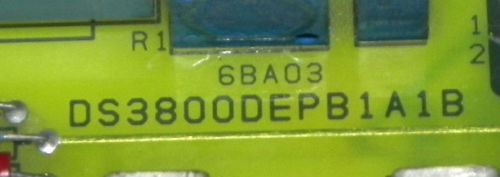

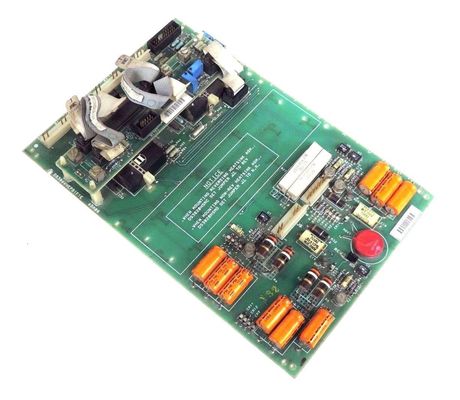

Painel de interface auxiliar DS3800DEPB da General Electric

Descrição do produto:DS3800DEPB

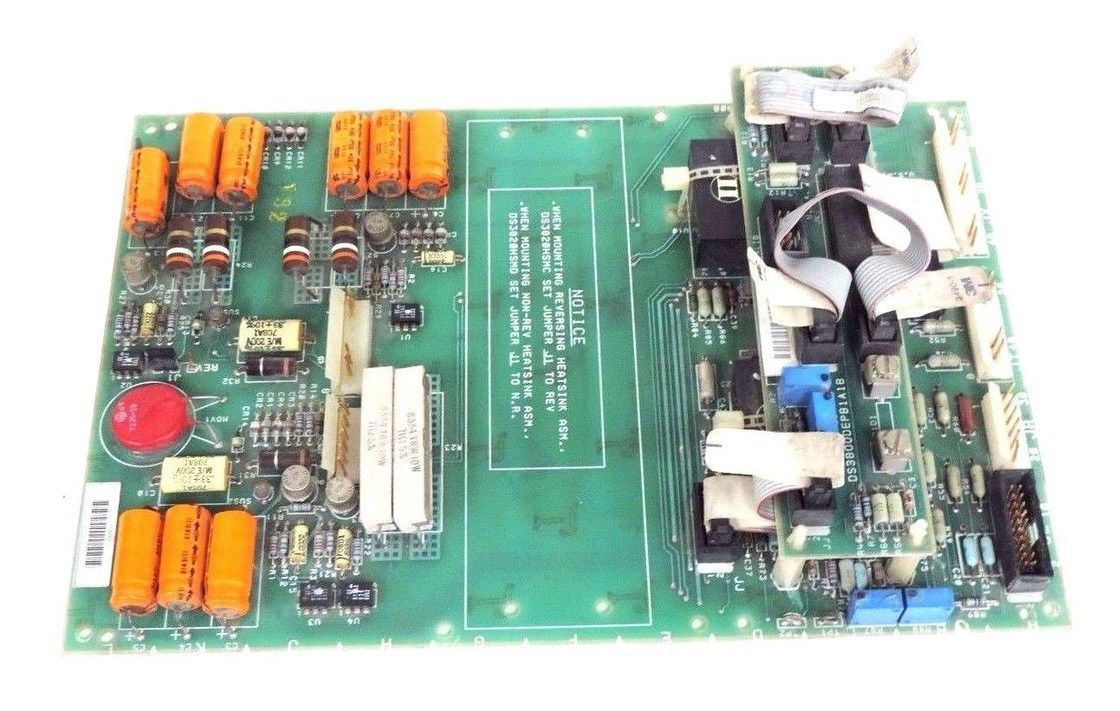

Conectores e Interfaces



• Conector de cabo de fita de 20 pinos: A presença de um conector de cabo plano de 20 pinos indica sua capacidade de interagir com outros componentes de uma maneira específica. Este conector provavelmente é usado para transmitir uma combinação de energia, sinais de controle ou dados entre o DS3800DEPB e outras partes do sistema. Ele fornece um meio de conexão padronizado e confiável, permitindo fácil instalação e substituição, se necessário.
• Cinco conectores de 10 pinos: Os cinco conectores de 10 pinos na placa têm finalidades diferentes. Eles provavelmente são usados ​​para conectar vários sensores, atuadores ou outras placas de circuito no sistema. Esses conectores podem lidar com diferentes tipos de sinais, incluindo sinais digitais e analógicos, permitindo que o DS3800DEPB se comunique com uma ampla variedade de dispositivos externos. Por exemplo, alguns desses conectores podem ser usados ​​para fazer interface com sensores de temperatura, sensores de pressão ou circuitos de controle de motor.
• Quatro terminais para adicionar componentes: Os quatro terminais fornecidos na placa oferecem a possibilidade de adicionar componentes adicionais. Isto permite um certo grau de personalização e expansão da funcionalidade da placa. Os usuários podem, por exemplo, adicionar capacitores, resistores ou outros componentes discretos para atender aos requisitos específicos da aplicação. No entanto, tais modificações geralmente requerem conhecimentos técnicos e calibração adequada para garantir que os componentes adicionados não perturbem o funcionamento normal da placa ou do sistema como um todo.
• Dois trimpotenciômetros: Os dois potenciômetros trim na placa são componentes ajustáveis ​​que podem ser usados ​​para ajustar certos parâmetros elétricos. Eles podem ser usados ​​para calibrar níveis de tensão, definir limites de sinal ou ajustar valores de ganho para sinais analógicos. Isto proporciona flexibilidade na configuração da placa para atender aos requisitos específicos de entrada e saída do processo industrial em que está envolvida.



Características: DS3800DEPB

• Fonte de alimentação e distribuição


  O DS3800DEPB provavelmente está envolvido nas funções de fonte de alimentação do sistema. Ele pode receber uma entrada de alimentação primária de uma fonte externa, que pode ser uma tensão industrial padrão, como 24 VCC ou 120/240 VCA, dependendo da aplicação específica. A placa então distribui essa energia para diferentes partes do circuito e potencialmente para dispositivos externos conectados através de seus vários conectores. Pode incorporar circuitos de regulação e filtragem de energia para garantir uma fonte de alimentação estável e limpa, protegendo componentes sensíveis contra flutuações de tensão e ruído elétrico.

  Processamento de Sinal

• Tratamento de sinal analógico: A placa é capaz de lidar com sinais analógicos recebidos de sensores ou outras fontes. Ele pode executar funções como amplificação, filtragem e conversão analógico-digital (ADC). Por exemplo, se receber um sinal de tensão analógico de um sensor de temperatura que representa a temperatura de um componente crítico em uma turbina de geração de energia, ele poderá amplificar o sinal fraco a um nível adequado para processamento posterior, filtrar qualquer ruído ou interferência e em seguida, converta-o em um valor digital que possa ser processado pelos algoritmos de controle do sistema.
• Tratamento de sinais digitais: também lida com sinais digitais, que podem incluir sinais de interruptores, relés ou interfaces de comunicação digital. O DS3800DEPB pode realizar operações como condicionamento de sinal (garantindo níveis de tensão e estados lógicos adequados), buffer para acionar cargas externas e decodificação ou codificação de dados digitais para fins de comunicação. Por exemplo, ele pode receber um sinal digital indicando o status de uma chave de segurança e processá-lo para acionar ações apropriadas no sistema de controle, como desligar um motor ou ativar um alarme.



Comunicação e Interface



Recursos de proteção e monitoramento

Proteção contra superaquecimento: O DS3800DEPB está equipado com mecanismos para se proteger contra superaquecimento. Provavelmente possui sensores de temperatura ou circuitos de proteção térmica que podem detectar quando a temperatura interna da placa excede um limite seguro. Em caso de superaquecimento, pode desencadear ações como redução do consumo de energia, desligamento de determinadas funções ou envio de alerta à interface de monitoramento do sistema. Isto ajuda a evitar danos à placa e garante sua confiabilidade a longo prazo em ambientes industriais frequentemente quentes.Proteção contra sobrecorrente: Para proteger contra fluxo excessivo de corrente, que pode danificar componentes da placa ou dispositivos conectados, ele incorpora recursos de proteção contra sobrecorrente. Estes podem incluir fusíveis, circuitos limitadores de corrente ou módulos de proteção eletrônica que podem detectar quando a corrente excede um limite predefinido e tomar medidas apropriadas, como interromper a fonte de alimentação ou reduzir a carga para evitar falha de componentes.

Parâmetros técnicos:

O DS3800DEPB foi projetado principalmente para uso em ambientes industriais, particularmente em aplicações relacionadas à geração de energia, como sistemas de controle de turbinas a gás. Em uma usina de turbina a gás, pode fazer parte do circuito de controle que monitora e controla vários parâmetros da turbina, incluindo temperatura, pressão e velocidade de rotação. Ele faz interface com sensores localizados em todo o sistema da turbina para coletar dados em tempo real e envia sinais de controle para atuadores como injetores de combustível, válvulas e ventiladores de resfriamento para otimizar o desempenho da turbina e garantir sua operação segura.

Integração de Sistemas



A unidade básica do relé de segurança RELIANCE 1C1227G01 SIRIUS com atraso de tempo é um relé de segurança de série avançada adequado para diversas aplicações. Este produto tem uma altitude de instalação a uma altura acima do nível do mar máxima de 2.000 mm e possui uma classe de proteção IP do gabinete IP20. O valor nominal da tensão de isolamento é Umidade Relativa Durante a Operação e possui grau de poluição 3. O produto é fabricado na América e vem em uma caixa para embalagem.

A unidade básica do relé de segurança RELIANCE 1C1227G01 SIRIUS com retardo possui terminal tipo mola com instalação push-in. Possui dois circuitos de ativação de relé NA instantâneos e dois NA retardados que o tornam adequado para uma ampla gama de aplicações. O produto foi projetado para ser usado com Us de 24 V DC.

Este produto pode ser utilizado em diversos cenários, como sistemas de gerenciamento de baterias, automação industrial e sistemas de controle. A unidade básica do relé de segurança RELIANCE 1C1227G01 SIRIUS pode ser usada para controlar a carga e descarga de baterias em sistemas de gerenciamento de bateria. Também pode ser utilizado em automação industrial para controlar o funcionamento de máquinas e equipamentos. Além disso, o produto pode ser utilizado em sistemas de controle para controlar a operação de vários componentes de um sistema.

A unidade básica do relé de segurança RELIANCE 1C1227G01 SIRIUS com atraso de tempo é adequada para uso em diversas aplicações e indústrias. Seus recursos avançados e desempenho confiável o tornam a escolha ideal para automação industrial e sistemas de controle. O produto é certificado e tem quantidade mínima de pedido de uma unidade. O prazo de entrega deste produto é de 6 a 8 semanas e as condições de pagamento são T/T. A capacidade de fornecimento deste produto é de uma unidade.



Personalização: DS3800DEPB

Adicionando componentes adicionais



• Adição de capacitor para condicionamento de energia: Em um ambiente industrial onde há flutuações significativas de energia ou problemas de ruído elétrico, capacitores adicionais podem ser adicionados para melhorar a filtragem da fonte de alimentação na placa. Selecionando cuidadosamente o valor da capacitância e conectando os capacitores aos terminais apropriados, os usuários podem aumentar a estabilidade da energia fornecida às diferentes partes do circuito. Isto pode ser particularmente útil em aplicações como usinas de geração de energia, onde outras máquinas pesadas podem causar distúrbios elétricos que podem afetar os componentes sensíveis do DS3800DEPB.
• Inclusão de resistor para ajuste de sinal: Dependendo dos sensores ou atuadores específicos conectados à placa, resistores podem ser adicionados para ajustar os níveis de sinal. Por exemplo, se um sensor analógico específico tiver um sinal de saída que precise ser atenuado ou amplificado para corresponder aos requisitos de faixa de entrada dos canais de entrada analógicos da placa, os resistores corretos podem ser conectados aos terminais para criar um divisor de tensão ou circuito de amplificação. Isso permite um condicionamento de sinal preciso para um processamento de dados preciso.

Configuração e calibração de componentes adicionados



• Usando testadores de calibração: Depois de adicionar componentes, um testador de calibração pode ser usado para medir e ajustar os parâmetros elétricos. Se capacitores forem adicionados para correção do fator de potência, o testador poderá medir o valor da capacitância e garantir que esteja dentro da faixa desejada para alcançar a melhoria pretendida na qualidade da energia. Da mesma forma, para resistores usados ​​no condicionamento de sinal, o testador pode verificar o valor da resistência e fazer os ajustes necessários para garantir um processamento preciso do sinal. O processo de calibração pode envolver o ajuste fino dos valores dos componentes com base nos requisitos específicos de desempenho do sistema e nas características dos dispositivos conectados.
• Avaliando o impacto no sistema geral: É crucial avaliar como os componentes adicionados afetam a operação geral do DS3800DEPB e do sistema de controle industrial maior. Por exemplo, adicionar um capacitor pode alterar o perfil de consumo de energia da placa, o que pode impactar outros componentes que compartilham a mesma fonte de alimentação ou acionar determinados recursos de gerenciamento de energia. Os usuários precisam monitorar e analisar parâmetros como estabilidade de tensão em diferentes partes do circuito, integridade do sinal analógico e digital e desempenho de atuadores e sensores conectados para garantir que a personalização tenha um impacto positivo e não introduza nenhum novas questões.

2. Ajuste de trimpotenciômetros

Personalização de parâmetros de sinal analógico



• Calibração de nível de tensão: Em uma aplicação de monitoramento de temperatura onde um sensor analógico de temperatura está conectado à placa, o trimpotenciômetro pode ser ajustado para calibrar a faixa de tensão correspondente a diferentes valores de temperatura. Se a faixa de tensão de saída do sensor precisar ser ajustada para corresponder à faixa de entrada esperada dos canais de conversão analógico-digital (ADC) da placa, o potenciômetro trim pode ser usado para definir o ganho ou deslocamento de tensão apropriado. Isso garante que as leituras de temperatura obtidas pelo sistema sejam precisas e consistentes.
• Configuração de limite de sinal: Em um sistema de controle onde certas ações são acionadas com base em níveis de sinal analógico, como abrir ou fechar uma válvula quando um sensor de pressão atinge um limite de pressão específico, o trimpotenciômetro pode ser usado para definir com precisão esse limite. Ao ajustá-lo, o usuário pode definir o ponto exato em que o sistema responde às alterações no sinal de entrada analógico, permitindo uma lógica de controle customizada com base nos requisitos específicos do processo industrial.

Otimizando as características do sinal digital (em alguns casos)



• Ajuste de nível lógico para compatibilidade: Em um sistema onde o DS3800DEPB precisa fazer interface com diferentes tipos de dispositivos digitais que possuem requisitos de nível lógico ligeiramente variáveis, o trimpotenciômetro pode ser usado para ajustar os níveis de tensão de saída dos sinais digitais da placa. Isto garante compatibilidade adequada e comunicação confiável entre a placa e os dispositivos digitais conectados. Embora esta possa não ser a função principal dos trimpotenciômetros, ela fornece um nível adicional de personalização em determinados cenários de integração.

3. Personalização da comunicação

Seleção e configuração de protocolo



• Personalização do protocolo Ethernet: Dependendo da infraestrutura de rede e dos demais dispositivos presentes na configuração industrial, os usuários podem optar por ativar ou desativar protocolos específicos baseados em Ethernet no DS3800DEPB. Por exemplo, se a planta possui um mix de dispositivos que suportam tanto TCP/IP quanto Modbus/TCP, o usuário pode configurar o dispositivo para se comunicar usando o protocolo mais adequado para cada conexão. O endereço IP, a máscara de sub-rede e o gateway padrão também podem ser personalizados. Em uma grande instalação industrial com múltiplas sub-redes, pode ser atribuído ao dispositivo um endereço IP dentro da sub-rede apropriada para garantir uma comunicação perfeita com outros dispositivos nesse segmento de rede.
• Personalização do protocolo serial: Para comunicação serial, os usuários podem selecionar entre os protocolos RS-232 e RS-485 com base nos requisitos dos dispositivos conectados. Caso existam dispositivos legados que se comuniquem apenas via RS-232, o DS3800DEPB pode ser configurado para utilizar este protocolo. A taxa de transmissão, bits de dados, bits de parada e configurações de paridade para RS-232 e RS-485 podem ser modificados. Por exemplo, ao conectar-se a um sensor que requer uma taxa de transmissão específica para transmissão de dados precisa, o usuário pode definir a taxa de transmissão apropriada na interface serial do dispositivo para garantir uma comunicação confiável.

Formato de dados e personalização de transmissão



• Transmissão Seletiva de Dados: os usuários podem definir quais campos de dados específicos são enviados ou recebidos durante a comunicação. Em uma usina de geração de energia onde vários sensores coletam dados sobre vários parâmetros da turbina, o usuário pode configurar o DS3800DEPB para transmitir apenas os dados mais críticos, como velocidade da turbina, temperatura de exaustão e vazão de combustível, para o sistema de monitoramento central em um determinado momento. intervalos. Isto reduz o tráfego de rede e ao mesmo tempo fornece informações essenciais para um monitoramento e tomada de decisões eficazes.
• Ajustando a frequência de transmissão de dados: A frequência de transmissão de dados pode ser personalizada com base na taxa de alteração dos dados e nos requisitos de monitoramento. Por exemplo, num processo de geração de energia relativamente estável, onde alguns parâmetros, como a temperatura dos rolamentos da turbina, mudam lentamente, o dispositivo pode ser configurado para enviar atualizações com menos frequência, talvez a cada 10 minutos. Em contraste, numa situação em que mudanças rápidas precisam ser monitoradas de perto, como as condições de combustão dentro da turbina, o dispositivo pode ser configurado para transmitir dados a uma frequência muito alta, como várias vezes por segundo.
• Codificação e formatação de dados: O dispositivo pode ser programado para empacotar dados em um formato específico que seja compatível com o sistema receptor. Por exemplo, os dados podem ser formatados como JSON (JavaScript Object Notation) ou XML (Extensible Markup Language), dependendo dos requisitos do software usado para análise, armazenamento ou visualização de dados na rede industrial. Isto garante uma integração perfeita e um fácil processamento dos dados por outros sistemas na rede.

4. Personalização de entrada/saída (E/S)

Personalização de E/S Digital



• Ajuste do limite de tensão de entrada: Os limites de tensão de entrada para portas de entrada digital podem ser ajustados para corresponder às características de saída de diferentes tipos de sensores digitais. Em uma configuração de automação industrial com uma variedade de sensores de proximidade com diferentes níveis de tensão para indicar a presença ou ausência de um objeto, o usuário pode configurar os limites de entrada no DS3800DEPB para detectar com precisão os sinais de cada sensor. Por exemplo, se um sensor específico emitir um sinal lógico alto a uma tensão ligeiramente inferior ao limite padrão, o limite poderá ser reduzido para garantir o reconhecimento adequado da saída do sensor.
• Tensão de saída e modificação do nível de corrente: A tensão de saída e os níveis de corrente das portas de saída digital podem ser personalizados para acionar dispositivos de carga específicos com mais eficiência. Se um motor exigir uma corrente de partida mais alta do que a saída padrão do dispositivo pode fornecer, o limite de corrente poderá ser aumentado (dentro das capacidades do dispositivo) ajustando as configurações relevantes. Da mesma forma, se uma luz indicadora precisar de um nível de tensão diferente para iluminação adequada, a tensão de saída poderá ser ajustada de acordo para garantir que funcione conforme pretendido.
• Reaproveitamento de funções de portas de E/S digitais: A funcionalidade das portas de E/S digital pode ser reaproveitada com base nos requisitos da aplicação. Por exemplo, uma porta de entrada digital que foi inicialmente destinada a monitorar um comutador pode ser configurada para receber um sinal pulsado de um dispositivo diferente para uma função específica de temporização ou contagem. Ou uma porta de saída digital usada para controlar um pequeno motor pode ser configurada para acionar um relé para um circuito elétrico diferente, dependendo da evolução das necessidades do processo industrial.

Personalização de E/S analógica



• Ajuste da faixa do sinal de entrada: As faixas de tensão ou corrente para canais de entrada analógica podem ser definidas de acordo com a faixa de saída dos sensores conectados. Em uma aplicação de monitoramento de temperatura em que um sensor de temperatura personalizado possui uma faixa de tensão de saída diferente do padrão -10V a +10V, a faixa de entrada analógica no DS3800DEPB pode ser ajustada para corresponder à saída desse sensor específico. Isto permite a conversão precisa do sinal do sensor em um valor digital para processamento.
• Personalização da resolução: A resolução dos canais de entrada analógica pode ser personalizada para equilibrar a necessidade de precisão e os requisitos de processamento de dados. Em um processo onde medições extremamente precisas não são essenciais, mas uma taxa de amostragem mais alta é preferida para capturar mudanças rápidas, a resolução pode ser diminuída para liberar recursos de processamento e aumentar a frequência de amostragem. Por outro lado, numa situação em que medições precisas são cruciais (como num processo de formulação farmacêutica), a resolução pode ser aumentada para obter dados mais detalhados.
• Faixa de sinal de saída e calibração de precisão: A faixa do sinal de saída e a precisão dos canais de saída analógica podem ser calibradas e ajustadas para atuadores específicos. Por exemplo, se um atuador de válvula exigir um sinal de controle muito preciso dentro de uma faixa estreita de tensão para obter um posicionamento preciso, a faixa de saída analógica e as configurações de precisão do dispositivo poderão ser ajustadas para atender a esses requisitos. Isso garante que o atuador responda conforme o esperado e permite o controle preciso dos processos industriais.
