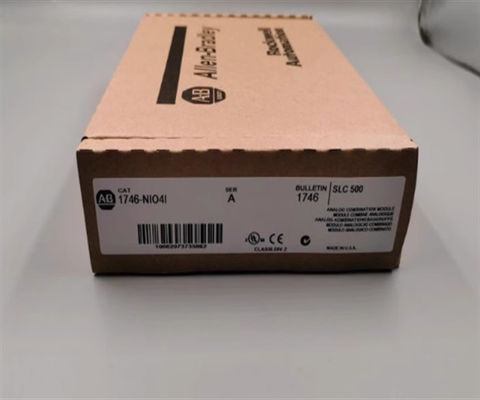

Allen-Bradley 1746-NIO4I SLC 500 Módulo analógico 2 entradas 2 saídas de corrente

Descrição do1746-NIO4I

O 1746-NIO4I é um módulo SLC 500 Four Channel Analog I/O da Allen-Bradley.Possui 2 pontos de entrada de tensão diferencial ou corrente e 2 saídas de corrente com um consumo total de corrente de 55mA a 5 Volts e 14 5mA a 24 VoltsOs seus pontos têm uma tensão de modo comum de -20 a 20 Volts com um sinal de rejeição de módulo comum de 105 dB a 60 Hertz e um sinal de rejeição de modo normal de 55 dB a 60 Hertz.O 1746-NIO4I usa o conversor ADC Sigma-Delta com uma resolução de conversor de 16 bitsSua corrente de entrada normal varia entre -20 e +20 mA com uma impedância de corrente de 250 Ohms e uma resolução de 1,22 A por LSB.O 1746-NIO4I tem uma precisão global de +/-00,642% a 0 a 60 graus Celsius com uma precisão de deriva de +79 ppm/5 graus Celsius e erros máximos de ganho e deriva de +/- 0,556% e +/- 67 ppm/ graus Celsius.O 1746-NIO4I também tem uma classificação de entrada de tensão de -10 a 10 Volts DC e uma impedância de tensão de 760 KOhms em uma resolução de 305 microVolts por Bit Menor Significativo (LSB)Tem também uma precisão de +/- 0,504%, e uma precisão de deriva e erro de +/- 63 ppm/grado Celsius e +/- 57 ppm/grado Celsius.O 1746-NIO4I oferece sobrevoltagem a 220 Volts AC (RMS) ou 220 Volts DC (contínua)As saídas de corrente têm um intervalo de carga de 0 a 500 mA, com um intervalo normal de 0 a 20 mA e uma capacidade de 5% de ultrapassagem a 2,56348 microA por resolução de sinal LSB.O 1746-NIO4I também tem uma precisão global de ± 00,541% com uma precisão de deriva de ±70 ppm/grado Celsius e um erro de ganho e de deslocamento de ±0,516% e +/-12 LSB.O módulo inteiro tem um isolamento de 500 volts testado entre campos no isolamento de cablagem para plano de fundo e tem um tempo de atualização agregado de 512 microsegundos para todos os canaisA temperatura operacional dos 1746-NIO4I ̊ varia entre 0 e 60 graus Celsius a uma umidade relativa não condensante de 5 a 95%.

O 1746-NIO4I é um módulo de combinação analógica que possui dois canais de entrada não isolados e dois canais de saída de tensão.Este módulo é um único módulo slot que combina as capacidades de entrada e saída

Este módulo combinado é compatível para utilização com hardware de estilo fixo ou modular SLC 500. Instalar este módulo em qualquer fenda no chassi principal, exceto fenda 0 onde o controlador está montado.Pode também ser instalado em módulos de expansão ou estações de E/S remotasSe for utilizado em estações de E/S remotas, este módulo não pode ser instalado na ranhura 0, a ranhura mencionada é reservada para adaptadores de comunicação, tais como o Remote I/O (RIO),Adaptadores de comunicações Data Highway Plus (DH+) e Ethernet.

Este módulo contribui para poupar espaço no painel e maximizar os slots disponíveis de qualquer rack SLC 500.Este módulo pode ser instalado estrategicamente para uma segmentação adequada do IO.

Os módulos O intervalo de entrada de corrente é de -20 a +20 mA com valores máximos admissíveis de -30 a +30 mA. Para a entrada de tensão, o intervalo de entrada admissível é de -10 a +10 V dc - 1 LSB.A entrada de corrente é convertida para -16A resolução do conversor das porções de entrada é de 16 bits com repetibilidade de +/- 1 LSB. Para a porção de saída, a resolução do conversor é de +/- 1 LSB.Resolução do conversor é de 14 bits com não-linearidade 00,05 por cento.

O Allen-Bradley 1746-NIO4I é um módulo de combinação analógica SLC 500.Este módulo é utilizado com hardware de estilo fixo ou modular SLC 500.
