Painel de interface auxiliar DS3800HDDL da General Electric com tecnologia avançada

Descrição do produto: DS3800HDDL

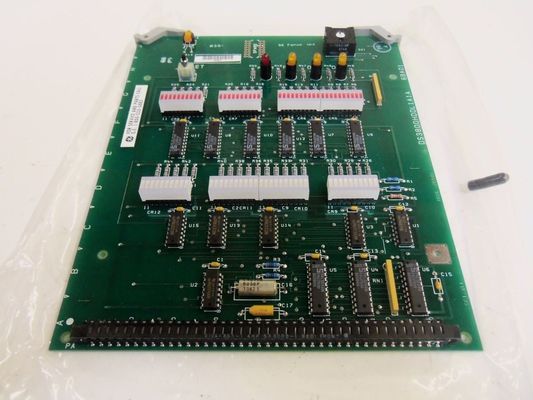

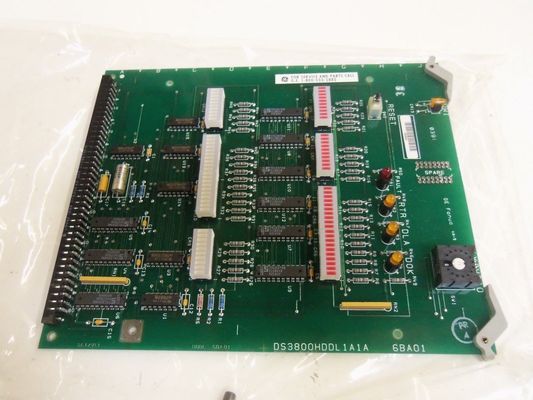

• Arranjo de Componentes: A placa é preenchida com uma variedade de componentes que contribuem para sua funcionalidade. Os quarenta e cinco resistores azuis claros, cada um com faixas de cores distintas, como vermelho, roxo, amarelo, preto e marrom, estão estrategicamente posicionados para regular parâmetros elétricos como corrente e tensão dentro do circuito. Esses resistores desempenham um papel fundamental para garantir que os sinais elétricos que passam pela placa estejam em níveis apropriados para processamento e comunicação precisos. As quinze memórias somente leitura programáveis ​​apagáveis ​​eletricamente (EPROMs) são outro recurso importante. Eles armazenam dados essenciais necessários para a operação adequada da placa, incluindo definições de configuração, parâmetros de calibração e talvez informações relacionadas ao firmware. A localização adicional da EPROM sobressalente oferece flexibilidade para atualizações futuras ou no caso de necessidade de substituição de um módulo de memória com defeito. Os quinze diodos azul-esverdeados e os diversos capacitores, incluindo dois capacitores amarelos de dez pinos e dois capacitores prateados, fazem parte da infraestrutura elétrica do circuito, auxiliando em funções como retificação de sinal, filtragem e estabilização de tensão. Os cinco diodos emissores de luz (LEDs), sendo quatro amarelos e um vermelho, juntamente com as seis faixas de luz, são elementos visuais essenciais para fornecer indicações de status aos operadores.
• Configuração de conector e terminal: A presença de um grande terminal conector fêmea é notável, pois serve como interface principal para conectar o DS3800HDDL a outros componentes do sistema Mark IV. Este terminal permite a transmissão de sinais elétricos, tanto provenientes de sensores e outras placas de controle, quanto enviados para atuadores e outros dispositivos do sistema. Ele foi projetado para garantir uma conexão confiável e segura, facilitando o fluxo de dados e energia necessários ao funcionamento da placa. A configuração específica dos pinos deste conector é provavelmente padronizada no sistema Mark IV para permitir fácil integração e compatibilidade com outras placas e módulos.
• Tamanho e fator de forma: Embora as dimensões exatas possam não ser o aspecto mais enfatizado, o formato da placa foi projetado para caber nos gabinetes e racks padrão usados ​​para alojar os componentes do sistema de controle Mark IV. Seu tamanho é otimizado para permitir o uso eficiente do espaço dentro do gabinete de controle e, ao mesmo tempo, fornecer acesso fácil para fins de manutenção e solução de problemas. Isto garante que ele possa ser instalado junto com outras placas e componentes relacionados de maneira organizada e acessível.

Capacidades Funcionais

• Processamento e Comunicação de Sinais: O DS3800HDDL é capaz de lidar com uma ampla gama de sinais, incluindo sinais digitais e analógicos. Ele recebe sinais analógicos de diversos sensores localizados em equipamentos industriais, como sensores de temperatura, sensores de pressão e sensores de velocidade em turbinas. Esses sinais analógicos são então convertidos e processados ​​internamente, muitas vezes através de circuitos de conversão analógico-digital (ADC), para serem representados em um formato digital que pode ser posteriormente analisado e acionado pelo sistema de controle. Por outro lado, também pode gerar sinais de saída digital para comunicação com outras placas de controle ou atuadores, permitindo o envio de comandos para ajuste de parâmetros como posições de válvulas, taxas de injeção de combustível ou velocidades de turbinas. Além disso, participa da rede geral de comunicação do sistema Mark IV, aderindo aos protocolos de comunicação específicos definidos pela GE para troca contínua de dados com outros componentes do sistema.

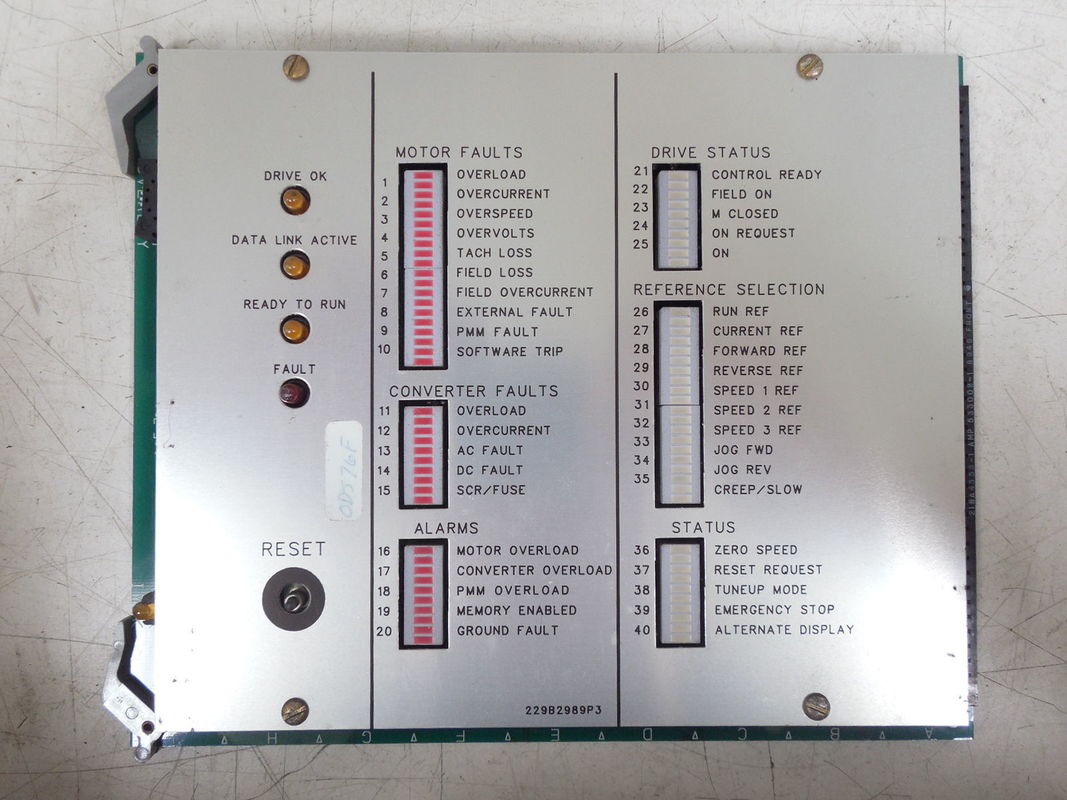

• Indicação e monitoramento de status: As seis faixas de luz na placa são um recurso visual importante para os operadores. Cada seção dessas faixas luminosas corresponde a aspectos específicos do status da máquina, como falhas do motor, falhas do conversor, alarmes, status do inversor, seleção de referência e status geral. As diferentes cores e padrões de iluminação das luzes fornecem informações rápidas e intuitivas sobre o estado atual do equipamento. Por exemplo, uma luz específica na seção "falhas do motor" de uma faixa de luz acesa em uma cor específica pode indicar um problema na alimentação elétrica ou na operação mecânica do motor. Da mesma forma, a faixa luminosa de “alarme” pode alertar os operadores sobre quaisquer condições anormais que exijam atenção imediata. Os LEDs amarelo e vermelho também contribuem para este sistema de indicação de status, destacando ainda mais eventos ou questões importantes. Este mecanismo de feedback visual permite que os operadores avaliem rapidamente a saúde do processo industrial e tomem as ações apropriadas sem ter que se aprofundar imediatamente em dados de diagnóstico detalhados.
• Interação e controle do operador: A placa fornece um meio para os operadores interagirem com o sistema de controle. Através de sua interface, os operadores podem inserir comandos para iniciar ou parar o equipamento, ajustar parâmetros operacionais dentro de limites definidos ou selecionar diferentes modos de operação. Por exemplo, em uma aplicação de controle de turbina, um operador pode usar o DS3800HDDL para definir a velocidade desejada da turbina ou o nível de carga com base nos requisitos de energia da planta. O botão de reset na placa é outro elemento importante para a interação do operador. Quando ocorre um mau funcionamento do equipamento e é posteriormente resolvido (por exemplo, após a correção de uma falha elétrica transitória ou de um pequeno problema mecânico), o operador pode pressionar o botão de reinicialização para restaurar o sistema ao seu estado operacional normal. Isso simplifica o processo de reativação do equipamento e minimiza o tempo de inatividade.

Aplicativos

• Controle de turbina a gás: Em aplicações de turbinas a gás, o DS3800HDDL é uma parte essencial do sistema de controle. Ele faz interface com sensores que monitoram parâmetros como temperatura, pressão e vazão de entrada de gás, bem como velocidade do eixo da turbina e temperatura de exaustão. Com base nos dados recebidos destes sensores, a placa apresenta as informações relevantes aos operadores através de suas funcionalidades de indicação de status. Os operadores podem então usar a interface para ajustar o fluxo de combustível, a entrada de ar e outras variáveis ​​de controle para otimizar o processo de combustão e a produção de energia da turbina a gás. Durante a inicialização, desligamento e operação normal, o DS3800HDDL ajuda a garantir que a turbina a gás opere dentro de parâmetros seguros e eficientes e, em caso de quaisquer condições anormais, alerta imediatamente os operadores através de seus sistemas de alarme e indicação de falhas.
• Controle de turbina a vapor: Para turbinas a vapor, a placa funciona de maneira semelhante. Ele se conecta a sensores que medem a pressão do vapor, a temperatura em diferentes estágios do ciclo do vapor e a velocidade da turbina. As informações são processadas e exibidas no DS3800HDDL, permitindo que os operadores monitorem o desempenho da turbina a vapor e façam os ajustes necessários nas válvulas de vapor, na operação do condensador e em outros fatores que afetam sua operação. Por exemplo, se a pressão do vapor cair abaixo de um determinado limite, o sistema de alarme da placa notificará o operador, que poderá então usar a interface para tomar ações corretivas, como aumentar o fornecimento de vapor ou ajustar a carga na turbina.
• Sistemas de Automação Industrial: Em ambientes mais amplos de automação industrial, como usinas de energia (incluindo combustíveis fósseis e energias renováveis), refinarias e fábricas de produtos químicos, o DS3800HDDL serve como uma interface crítica entre os operadores e os processos complexos que ocorrem. Ele permite que os operadores supervisionem e gerenciem vários equipamentos e sistemas, coordenando sua operação para alcançar eficiência e segurança de produção ideais. Por exemplo, numa central eléctrica, pode ser utilizado para monitorizar e controlar não só turbinas, mas também geradores, sistemas de refrigeração e outros equipamentos auxiliares, proporcionando uma interface centralizada para os operadores garantirem o bom funcionamento de todo o processo de geração de energia.

Personalização e Adaptabilidade

• Personalização de funções: O DS3800HDDL pode ser customizado para atender a requisitos específicos da aplicação. Dependendo das necessidades específicas de um processo industrial, funções adicionais de processamento de sinais podem ser adicionadas ou as existentes podem ser modificadas. Por exemplo, em um processo especializado de fabricação de produtos químicos, onde certas reações químicas precisam ser monitoradas e controladas com base em parâmetros muito específicos, a placa pode ser personalizada para incorporar análise de dados adicionais e lógica de controle relacionada a esses parâmetros. Isso pode envolver o ajuste da maneira como ele processa os sinais do sensor ou gera comandos de saída para melhor atender às reações químicas específicas e ao equipamento associado.
• Personalização da interface: Para integração perfeita com diferentes sistemas existentes ou novos equipamentos, as interfaces da placa podem ser personalizadas. Isso poderia envolver a adaptação dos protocolos de comunicação usados ​​para corresponder aos de dispositivos legados ou de terceiros em uma instalação industrial. Por exemplo, se uma planta possui equipamentos mais antigos que se comunicam através de um protocolo serial específico, o DS3800HDDL pode ser modificado para suportar esse protocolo para uma troca de dados eficaz. Além disso, as interfaces de entrada e saída podem ser adaptadas para conexão com tipos específicos de atuadores ou sensores que possuem requisitos elétricos ou mecânicos exclusivos, garantindo compatibilidade e operação suave em todo o sistema.

Características: DS3800HDDL

• Tiras de luz multifuncionais: As seis faixas luminosas no quadro são um recurso de destaque, proporcionando uma representação visual abrangente do status da máquina. Cada faixa é dividida em diferentes seções que correspondem a aspectos específicos da operação do equipamento, como falhas do motor, falhas do conversor, alarmes, status do inversor, seleção de referência e status geral. Este layout intuitivo permite que os operadores olhem rapidamente para o quadro e identifiquem possíveis problemas ou o modo operacional atual do maquinário. Por exemplo, se houver um problema com o motor, a seção relevante na faixa de luz "falhas do motor" acenderá em uma cor ou padrão específico, alertando imediatamente o operador sem a necessidade de examinar dados de diagnóstico complexos.
• Indicadores LED: Além das faixas de luz, os cinco diodos emissores de luz (LEDs), incluindo quatro amarelos e um vermelho, melhoram ainda mais o feedback visual. Esses LEDs podem ser usados ​​para destacar eventos ou condições críticas específicas. Por exemplo, o LED vermelho pode ser dedicado a indicar uma falha grave do sistema que requer atenção imediata, enquanto os LED amarelos podem sinalizar avisos ou alterações de status menos graves, mas ainda assim importantes. A combinação desses LEDs e das faixas de luz cria uma linguagem visual clara e facilmente interpretável para que os operadores entendam rapidamente o estado do equipamento industrial.

• Elementos de interação do operador

• Botão Redefinir: A presença de um botão de reset é um recurso prático e fácil de usar. Quando ocorre um mau funcionamento do equipamento e ele foi resolvido (como após a resolução de um problema elétrico transitório ou um pequeno problema mecânico), os operadores podem simplesmente pressionar este botão para restaurar o sistema ao seu estado operacional normal. Isso simplifica o processo de reativação do equipamento e minimiza o tempo de inatividade, pois elimina a necessidade de procedimentos complexos de reinicialização ou reinicialização de vários componentes.
• Interface de entrada: A placa fornece uma interface que permite aos operadores inserir comandos diretamente. Isto permite-lhes iniciar ou parar o equipamento, ajustar os parâmetros operacionais dentro dos limites definidos ou selecionar diferentes modos de operação de acordo com os requisitos do processo industrial. Por exemplo, em uma aplicação de controle de turbina, os operadores podem usar esta interface para definir a velocidade desejada da turbina ou o nível de carga, facilitando a adaptação da operação do equipamento às mudanças na demanda de energia ou a outros fatores.

• Capacidades de processamento e comunicação de sinais

• Tratamento de sinais analógicos e digitais: O DS3800HDDL é proficiente no processamento de sinais analógicos e digitais. Ele pode receber uma ampla variedade de sinais analógicos de sensores localizados em equipamentos industriais, como sensores de temperatura, sensores de pressão e sensores de velocidade. Esses sinais analógicos são então convertidos com precisão em formato digital por meio de circuitos integrados de conversão analógico-digital (ADC). Por outro lado, pode gerar sinais de saída digital para comunicação com outras placas de controle ou atuadores do sistema. Esta capacidade de tratamento de sinal duplo garante integração perfeita com diferentes tipos de sensores e atuadores, facilitando o controle e monitoramento eficazes do processo industrial.
• Comunicação dentro do Sistema Mark IV: Como parte do sistema Mark IV, a placa segue os protocolos de comunicação específicos definidos pela GE. Isso permite que ele se comunique de forma eficiente com outros componentes do sistema, como outras placas de controle, módulos de E/S e sistemas de monitoramento. Ele pode trocar dados relacionados ao status do equipamento, comandos de controle e leituras de sensores, garantindo que todas as partes do sistema de controle funcionem em harmonia. Por exemplo, ele pode receber valores de ponto de ajuste atualizados de um sistema de controle de nível superior e transmitir dados do sensor em tempo real para monitoramento e análises adicionais.

• Recursos de componentes e memória

• Múltiplas EPROMs: As quinze memórias somente leitura programáveis ​​apagáveis ​​eletricamente (EPROMs) na placa são um aspecto significativo. Essas EPROMs armazenam dados cruciais necessários para a operação adequada da placa, incluindo definições de configuração, parâmetros de calibração e informações potencialmente relacionadas ao firmware. A localização adicional da EPROM sobressalente oferece flexibilidade para atualizações futuras ou no caso de um módulo de memória apresentar defeito. Isto permite uma manutenção fácil e a capacidade de adaptar a funcionalidade da placa ao longo do tempo, à medida que as necessidades da aplicação industrial mudam.
• Diversos resistores e capacitores: Os quarenta e cinco resistores azuis claros com suas faixas de cores específicas e os vários capacitores (incluindo dois capacitores amarelos de dez pinos e dois capacitores prateados) contribuem para a estabilidade elétrica e processamento de sinal da placa. Os resistores ajudam a regular os níveis de corrente e tensão dentro do circuito, garantindo que os sinais estejam dentro da faixa apropriada para um processamento preciso. Os capacitores desempenham funções como filtragem de sinal, estabilização de tensão e redução de ruído, melhorando a qualidade geral dos sinais tratados pela placa.

• Personalização e Adaptabilidade

• Personalização de funções: Um dos recursos notáveis ​​é a capacidade de ser personalizado para atender aos requisitos específicos da aplicação. Dependendo das demandas específicas de um processo industrial, funções adicionais de processamento de sinais podem ser adicionadas ou as existentes podem ser modificadas. Por exemplo, em um processo de fabricação especializado onde reações químicas específicas precisam ser monitoradas e controladas com base em parâmetros precisos, a placa pode ser personalizada para incorporar análise de dados especializada e lógica de controle relacionada a esses parâmetros. Isso pode envolver o ajuste de como ele processa os sinais do sensor ou gera comandos de saída para melhor alinhamento com os requisitos específicos do processo.
• Personalização da interface: O DS3800HDDL também oferece opções de personalização de interface. Pode ser adaptado para comunicar com diferentes tipos de equipamentos existentes ou novos, modificando os seus protocolos de comunicação ou interfaces de entrada/saída. Por exemplo, se uma planta possui dispositivos legados que usam um protocolo serial específico, a placa pode ser configurada para suportar esse protocolo para troca contínua de dados. Da mesma forma, suas interfaces de entrada e saída podem ser adaptadas para conexão com atuadores ou sensores especializados com requisitos elétricos ou mecânicos exclusivos, garantindo compatibilidade e operação suave em todo o sistema.

• Confiabilidade e compatibilidade em ambientes industriais

• Projetado para uso industrial: Projetado para operar em condições geralmente adversas, típicas de ambientes industriais, o DS3800HDDL incorpora recursos para aumentar sua durabilidade. Ele é construído com componentes que podem suportar variações de temperatura, vibrações, interferência elétrica e outros desafios comuns em usinas de energia, refinarias e instalações de fabricação. O layout e o design da placa também levam em consideração fatores como a compatibilidade eletromagnética (EMC) para minimizar a interferência de equipamentos elétricos próximos e garantir uma operação estável mesmo em ambientes eletricamente ruidosos.
• Compatibilidade do sistema Mark IV: Projetado especificamente para sistemas Mark IV da GE, ele se integra perfeitamente a outros componentes dessa arquitetura. Isso garante que ele possa funcionar em harmonia com outras placas de controle, módulos de E/S e subsistemas, contribuindo para a operação coordenada de todo o sistema de controle industrial. Seja para uma aplicação de controle de turbina ou para uma configuração mais ampla de automação industrial, sua compatibilidade com o sistema Mark IV simplifica a instalação, configuração e manutenção.

Parâmetros técnicos:DS3800HDDL

Aplicações: DS3800HDDL

• • Usinas Elétricas a Carvão: Em usinas termelétricas a carvão, o DS3800HDDL desempenha um papel crucial no controle e monitoramento de turbinas a vapor. Ele faz interface com sensores que medem parâmetros como pressão do vapor em vários pontos do ciclo do vapor, temperatura do vapor que entra e sai da turbina e a velocidade de rotação do eixo da turbina. Os operadores usam a interface homem-máquina (HMI) fornecida pelo DS3800HDDL para monitorar esses parâmetros em tempo real. Com base nas informações exibidas, eles podem ajustar a abertura e fechamento das válvulas de vapor, controlar o fluxo de água de resfriamento no condensador e gerenciar outros aspectos para otimizar a potência e garantir a operação segura e eficiente da turbina. Além disso, ele pode exibir condições de alarme relacionadas a problemas como vibração excessiva, picos anormais de temperatura ou quedas de pressão, permitindo que os operadores tomem ações corretivas imediatas.
  • Usinas Elétricas a Gás: Para turbinas a gás em usinas movidas a gás, o DS3800HDDL é usado para gerenciar e monitorar aspectos-chave da operação da turbina. Ele se conecta a sensores que detectam pressão e temperatura de entrada de gás, temperatura de exaustão da turbina e condições da câmara de combustão. Através dos seus recursos de indicação visual de status, os operadores podem avaliar rapidamente a saúde da turbina a gás e seu processo de combustão. Eles podem então usar a interface de entrada para ajustar as taxas de injeção de combustível, as proporções da mistura ar-combustível e as configurações de velocidade da turbina para atender à demanda de energia, mantendo a conformidade com os padrões de emissões e garantindo a longevidade do equipamento. O botão de reinicialização na placa é útil para restaurar a operação normal após pequenas falhas ou atividades de manutenção.
  • Usinas Elétricas a Petróleo: Semelhante às usinas movidas a carvão e gás, nas usinas movidas a óleo, o DS3800HDDL auxilia na supervisão da operação de turbinas movidas pela combustão de óleo. Ele faz interface com sensores que monitoram taxas de fluxo de óleo, temperaturas do queimador e parâmetros de desempenho da turbina. Os operadores confiam no painel para acompanhar esses valores e fazer os ajustes necessários no fornecimento de óleo, no fluxo de ar de combustão e em outras variáveis. Os recursos de alarme e indicação de status alertam sobre quaisquer condições anormais, como flutuações na pressão do óleo ou ineficiências de combustão, permitindo intervenções oportunas para evitar danos ao equipamento e manter a geração de energia estável.
• Centrais de Energia Renovável:
  • Usinas Hidrelétricas: Em usinas hidrelétricas, o DS3800HDDL é utilizado para controlar e monitorar turbinas hidráulicas. Ele se conecta a sensores que medem o nível de água no reservatório, a vazão de água através da turbina e a velocidade de rotação da própria turbina. Os operadores podem utilizar a IHM para ajustar a posição das comportas ou válvulas que controlam o fluxo de água, dependendo da demanda de energia e da disponibilidade de água. Os indicadores visuais de status na placa mostram o estado atual da turbina, incluindo quaisquer problemas potenciais, como problemas mecânicos com as pás da turbina ou problemas com os mecanismos de controle do fluxo de água. Isso permite a operação eficiente da usina hidrelétrica, maximizando a geração de energia e protegendo os equipamentos.
  • Usinas Eólicas: Embora as turbinas eólicas tenham seus próprios sistemas de controle dedicados, o DS3800HDDL pode ser integrado em parques eólicos para fins gerais de monitoramento e gerenciamento. Ele pode receber dados de sensores de velocidade do vento, sensores de inclinação das pás da turbina e sensores de saída do gerador. Os operadores podem usar a interface para visualizar o desempenho coletivo de múltiplas turbinas eólicas no parque, identificar unidades com baixo desempenho e tomar decisões sobre cronogramas de manutenção ou ajustes de produção de energia. Por exemplo, se uma determinada turbina apresentar sinais de vibração anormal ou redução de potência, as indicações de status no DS3800HDDL podem alertar os operadores, que podem então enviar equipes de manutenção ou ajustar remotamente os parâmetros operacionais da turbina, se possível.
  • Usinas de energia solar: Em usinas de energia solar, o DS3800HDDL pode fazer parte da infraestrutura de controle e monitoramento de inversores e outros componentes de equilíbrio do sistema. Ele pode exibir informações relacionadas ao desempenho dos painéis solares, como a quantidade de luz solar recebida, a eficiência de conversão de energia dos inversores e quaisquer falhas ou problemas nas conexões elétricas. Os operadores podem usar essas informações para otimizar a operação da planta, por exemplo, identificando e substituindo painéis defeituosos ou ajustando as configurações dos inversores para melhorar a produção de energia durante diferentes horários do dia ou sob condições climáticas variadas.

Fabricação Industrial

• Fabricação Automotiva:
  • Nas montadoras automotivas, vários processos automatizados e máquinas trabalham juntos. O DS3800HDDL pode ser usado para monitorar e controlar braços robóticos usados ​​para tarefas de soldagem, pintura e montagem. Ele se conecta a sensores que medem a posição, velocidade e força dos movimentos robóticos. Os operadores podem visualizar o status desses robôs através dos indicadores visuais na placa e usar a interface de entrada para ajustar sua programação ou parâmetros operacionais, se necessário. Por exemplo, se um robô de soldagem não estiver atingindo a qualidade desejada das soldas, os operadores poderão verificar os parâmetros relevantes no DS3800HDDL e fazer ajustes na corrente de soldagem, na velocidade do braço robótico ou em outros fatores. Também pode ser utilizado para gerenciar sistemas transportadores que transportam peças entre estações de trabalho, garantindo o bom fluxo de materiais e evitando gargalos no processo produtivo.
  • Na fabricação de motores na indústria automotiva, o DS3800HDDL pode auxiliar no monitoramento e controle dos processos de usinagem dos componentes do motor. Ele faz interface com sensores em fresadoras, tornos e outros equipamentos para rastrear parâmetros como desgaste da ferramenta de corte, velocidade do fuso e temperatura da peça. Os operadores podem usar a IHM para ajustar os parâmetros de usinagem para manter a precisão e a qualidade exigidas das peças do motor, e os recursos de alarme podem notificá-los sobre quaisquer problemas que possam afetar a integridade dos componentes.
• Fabricação Química:
  • Em fábricas de produtos químicos, onde o controle preciso das reações químicas e dos parâmetros do processo é crucial, o DS3800HDDL é aplicado para monitorar e gerenciar diversos equipamentos. Por exemplo, pode ser usado com reatores onde as reações químicas ocorrem sob condições específicas de temperatura, pressão e composição química. Ele se conecta a sensores de temperatura, sensores de pressão e analisadores químicos dentro do reator. Os operadores podem observar o status da reação em tempo real através do display visual na placa e ajustar parâmetros como taxas de aquecimento ou resfriamento, taxas de alimentação de reagentes ou velocidades do agitador para manter as condições de reação desejadas. No caso de quaisquer condições anormais, como um aumento repentino na pressão ou um desvio da faixa de temperatura alvo, os recursos de alarme e indicação de falha alertam os operadores, que podem então tomar o desligamento de emergência apropriado ou ações corretivas.
  • Também pode ser usado para controlar e monitorar bombas, válvulas e trocadores de calor no processo de fabricação de produtos químicos. Ao interagir com sensores nesses componentes, os operadores podem gerenciar o fluxo de produtos químicos, controlar a transferência de calor e garantir o funcionamento adequado de todo o sistema de processo. O botão de reinicialização pode ser útil para colocar o equipamento on-line novamente após uma breve interrupção ou um problema resolvido.
• Fabricação de alimentos e bebidas:
  • Em fábricas de processamento de alimentos e bebidas, o DS3800HDDL é empregado para supervisionar operações como mistura, pasteurização, envase e embalagem. Por exemplo, em um tanque de mistura, ele pode ser conectado a sensores que medem os níveis dos ingredientes, a temperatura e a velocidade de mistura. Os operadores podem usar a IHM para ajustar os parâmetros de mistura para garantir a formulação correta do produto. Em sistemas de pasteurização, faz interface com sensores de temperatura para monitorar e controlar o processo de aquecimento para atender aos requisitos de segurança alimentar. Os indicadores visuais de status no quadro mostram o estado atual de cada processo, e quaisquer alarmes podem alertar os operadores sobre problemas como desvios de temperatura que podem afetar a qualidade do produto. Durante as operações de embalagem, ele pode ser usado para gerenciar velocidades de transportadores, níveis de enchimento e operação de máquinas de embalagem, garantindo uma produção suave e eficiente.

Indústria de Petróleo e Gás

• Operações Upstream (Perfuração e Extração):
  • As plataformas de perfuração onshore e offshore dependem de sistemas complexos que necessitam de monitoramento e controle contínuos. O DS3800HDDL pode ser usado para gerenciar e exibir informações relacionadas ao processo de perfuração. Ele faz interface com sensores que medem parâmetros como pressão da broca, torque na coluna de perfuração e taxas de circulação de lama. Os operadores podem visualizar o status da operação de perfuração através dos indicadores visuais e usar a interface de entrada para ajustar os parâmetros de perfuração, como a velocidade de rotação da broca ou a pressão da lama de perfuração. Caso ocorra alguma condição anormal, como torque excessivo ou bloqueio na circulação de lama, os recursos de alarme alertam os operadores, que podem então tomar ações corretivas para evitar danos ao equipamento e garantir a segurança da operação de perfuração.
  • Em operações de extração de petróleo e gás, ele pode ser usado para monitorar as condições da cabeça do poço, incluindo pressão e taxas de fluxo de petróleo e gás. Ao conectar-se a sensores na cabeça do poço, os operadores podem acompanhar os níveis de produção e identificar rapidamente quaisquer alterações ou problemas, como um declínio na produção ou um aumento repentino na pressão que possa indicar um problema no reservatório ou na infraestrutura do poço. O DS3800HDDL auxilia na tomada de decisões relativas a ajustes nos processos de produção ou no início de atividades de manutenção.
• Operações Midstream (Transporte e Armazenamento):
  • Em sistemas de dutos usados ​​para transporte de petróleo e gás, o DS3800HDDL é valioso para monitorar e controlar estações de compressão e sistemas de válvulas ao longo do oleoduto. Ele se conecta a sensores que medem a pressão da tubulação, taxas de fluxo e desempenho do compressor. Os operadores podem usar a IHM para ajustar as configurações do compressor para manter a pressão necessária para o transporte eficiente dos fluidos e controlar as posições das válvulas para regular o fluxo. Os recursos de indicação de status mostram o estado atual da tubulação e de seus componentes, e quaisquer alarmes podem alertar os operadores sobre possíveis vazamentos, quedas de pressão ou outros problemas que requerem atenção imediata.
  • Em instalações de armazenamento, como tanques de petróleo e cavernas de armazenamento de gás, o DS3800HDDL é usado para monitorar parâmetros como níveis de tanques, pressão dentro das unidades de armazenamento e a integridade da infraestrutura de armazenamento. Os operadores podem usar a exibição visual para acompanhar o volume armazenado de petróleo e gás e tomar as medidas apropriadas para evitar enchimento excessivo ou insuficiente, bem como para resolver quaisquer preocupações de segurança relacionadas a mudanças de pressão ou problemas estruturais.
• Operações Downstream (Refinaria e Petroquímica):
  • Nas refinarias, o DS3800HDDL é aplicado para monitorar e controlar diversas unidades de processo, como colunas de destilação, unidades de craqueamento e sistemas de mistura. Ele faz interface com sensores que medem as propriedades da matéria-prima, as temperaturas do processo e a qualidade do produto. Os operadores podem visualizar o status dessas unidades em tempo real através do display visual da placa e usar a interface de entrada para fazer ajustes para otimizar o processo de refino. Por exemplo, em uma coluna de destilação, eles podem alterar as configurações de temperatura e pressão para obter as frações desejadas de produtos petrolíferos. Os recursos de alarme e indicação de status alertam sobre quaisquer desvios das condições normais de operação, permitindo ações corretivas oportunas para manter a qualidade do produto e a eficiência do processo.
  • Nas plantas petroquímicas, desempenha papel semelhante na supervisão de processos químicos para a produção de plásticos, fertilizantes e outros produtos petroquímicos. Ele se conecta a sensores em reatores, trocadores de calor e unidades de separação, permitindo que os operadores gerenciem as condições de reação, a transferência de calor e os processos de separação de produtos. O DS3800HDDL ajuda a garantir a produção consistente de produtos petroquímicos de alta qualidade, ao mesmo tempo que cumpre as regulamentações ambientais e de segurança.

Gestão Predial e Infraestrutura

• Edifícios Comerciais:
  • Em grandes edifícios comerciais, o DS3800HDDL pode ser usado como parte do sistema de gerenciamento predial para controlar e monitorar sistemas de aquecimento, ventilação e ar condicionado (HVAC), sistemas de iluminação e sistemas de elevador. Para sistemas HVAC, ele faz interface com sensores de temperatura, sensores de umidade e sensores de fluxo de ar para gerenciar o clima interno. Os operadores podem ajustar os pontos de ajuste de temperatura, velocidades do ventilador e outros parâmetros através da IHM para garantir o conforto dos ocupantes e a eficiência energética. Em sistemas de iluminação, ele pode controlar o status ligado/desligado e os níveis de escurecimento das luzes com base nas condições de ocupação e luz do dia. Para sistemas de elevadores, ele pode exibir o status de cada carro do elevador, incluindo sua localização, velocidade e quaisquer condições de falha, permitindo que a equipe de manutenção predial responda rapidamente aos problemas e garanta um transporte vertical tranquilo para os ocupantes.
  • Também pode ser integrado com sistemas de segurança, tais como sistemas de controlo de acesso e vigilância, para fornecer uma interface centralizada para monitorização e gestão da segurança do edifício. Os operadores podem visualizar o status de portas, câmeras e sistemas de alarme e tomar as medidas apropriadas em caso de violações de segurança ou emergências.
• Parques Industriais e Infraestruturas:
  • Em parques industriais, o DS3800HDDL pode ser usado para gerenciar e monitorar sistemas de serviços públicos compartilhados, como distribuição de eletricidade, abastecimento de água e geração de vapor. Ele se conecta a sensores que medem o consumo de energia, vazões de água e pressão de vapor em diferentes partes do parque industrial. Os operadores podem usar o HMI para equilibrar a distribuição de recursos, ajustar os níveis de produção dos sistemas de serviços públicos e resolver quaisquer problemas relacionados com escassez ou excedentes. Também pode ser usado para coordenar os sistemas de transporte dentro do parque, como controlar semáforos para caminhões e empilhadeiras para melhorar a logística e a segurança.
  • Em projetos de infraestrutura como estações de tratamento de águas residuais, sistemas de abastecimento de água e redes de distribuição de energia, o DS3800HDDL é valioso para monitorar e controlar a operação de vários componentes. Para estações de tratamento de águas residuais, ele pode interagir com sensores que medem parâmetros de qualidade da água, vazões em diferentes estágios de tratamento e desempenho de equipamentos de tratamento. Os operadores podem usar a exibição visual para ajustar os processos de tratamento, garantir a conformidade com as regulamentações ambientais e manter o funcionamento adequado da planta. Da mesma forma, em sistemas de abastecimento de água, pode ajudar a gerir estações de bombeamento, níveis de reservatórios e válvulas de distribuição de água, enquanto em redes de distribuição de energia, pode ser usado para monitorar transformadores, disjuntores e fluxo de energia para garantir um fornecimento confiável de eletricidade.

Personalização: DS3800HDDL

• • Personalização da lógica de controle: Dependendo das necessidades operacionais exclusivas de um processo industrial específico, o firmware do DS3800HDDL pode ser customizado para implementar lógicas de controle específicas. Por exemplo, em uma fábrica de produtos químicos onde uma reação específica requer controle preciso de temperatura e pressão com base nas propriedades dos reagentes e do produto desejado, o firmware pode ser programado para incorporar algoritmos personalizados para ajustar as taxas de aquecimento e resfriamento do reator, bem como a regulação da pressão dentro do vaso. Em uma usina eólica, o firmware pode ser modificado para lidar com dados específicos de velocidade e direção do vento de uma forma que otimize o controle de inclinação das pás da turbina eólica para geração máxima de energia sob diferentes condições climáticas.
  • Personalização de processamento de dados e análise: o firmware pode ser aprimorado para executar tarefas personalizadas de processamento e análise de dados. Em uma usina de geração de energia, se houver necessidade de calcular e monitorar métricas de desempenho específicas, como a eficiência geral de uma turbina com base em múltiplas entradas de sensores (como temperatura, pressão e vazão), o firmware pode ser personalizado para realizar esses cálculos. em tempo real. Ele também pode ser configurado para analisar tendências nos dados do sensor ao longo do tempo, por exemplo, detectando a degradação gradual no desempenho de um painel solar em uma usina de energia solar, analisando dados históricos de produção de energia e temperatura. Esta análise de dados personalizada pode então ser apresentada aos operadores através da interface homem-máquina (HMI) de uma forma significativa, ajudando-os a tomar decisões informadas sobre manutenção e operação.
  • Personalização do protocolo de comunicação: Em ambientes industriais onde vários sistemas com diferentes protocolos de comunicação precisam interagir, o firmware do DS3800HDDL pode ser adaptado para suportar protocolos adicionais ou especializados. Por exemplo, se uma planta possui equipamento legado que usa um protocolo de comunicação serial mais antigo, o firmware pode ser atualizado para incorporar suporte a esse protocolo para permitir a troca contínua de dados entre o DS3800HDDL e os dispositivos legados. Da mesma forma, em uma configuração industrial moderna que requer integração com sistemas de monitoramento baseados em nuvem, o firmware pode ser personalizado para usar protocolos específicos da Internet das Coisas (IoT) para enviar dados para a nuvem e receber comandos de locais remotos.
  • Personalização de recursos de segurança: Dada a importância crescente da segurança cibernética em aplicações industriais, o firmware pode ser personalizado para incluir recursos de segurança aprimorados. Algoritmos de criptografia personalizados podem ser implementados para proteger os dados transmitidos entre o DS3800HDDL e outros componentes do sistema, especialmente ao lidar com informações confidenciais, como comandos de controle para infraestrutura crítica, como usinas de energia ou refinarias de petróleo. Os mecanismos de autenticação podem ser fortalecidos para garantir que apenas pessoal autorizado possa acessar e modificar as configurações da placa. Por exemplo, a autenticação multifator pode ser integrada ao firmware para impedir o acesso não autorizado à IHM, reduzindo o risco de ataques maliciosos que poderiam interromper a operação do processo industrial.
• Personalização da interface do usuário e exibição de dados:
  • Painéis personalizados: Os operadores muitas vezes têm preferências específicas em relação às informações que precisam ver rapidamente com base nas suas funções de trabalho e na natureza do processo industrial. A programação personalizada pode criar painéis personalizados na IHM do DS3800HDDL. Em uma fábrica de alimentos e bebidas, por exemplo, o painel pode ser personalizado para exibir parâmetros-chave relacionados à qualidade do produto, como temperatura e velocidade de mistura em estágios específicos de processamento, juntamente com quaisquer alarmes relacionados à conformidade com a segurança alimentar. Em uma fábrica de montagem automotiva, o painel pode se concentrar no status dos braços robóticos, nos sistemas de transporte e nas métricas de controle de qualidade dos componentes montados. Esses painéis personalizados podem melhorar a eficiência do monitoramento e da tomada de decisões do operador, apresentando as informações mais relevantes de forma clara e organizada.
  • Personalização de registro de dados e relatórios: o dispositivo pode ser configurado para registrar dados específicos que são valiosos para a manutenção e análise de desempenho do aplicativo específico. Em uma usina hidrelétrica, se for importante monitorar o desempenho de longo prazo das turbinas hidráulicas sob diferentes condições de fluxo de água, a funcionalidade de registro de dados pode ser personalizada para registrar informações detalhadas relacionadas à velocidade da turbina, nível de água e produção de energia durante longos períodos. . Relatórios personalizados podem então ser gerados a partir desses dados registrados para fornecer insights aos operadores e equipes de manutenção, ajudando-os a identificar tendências, planejar a manutenção preventiva e otimizar a operação da planta. Em uma fábrica de produtos químicos, os relatórios podem ser personalizados para mostrar a correlação entre as taxas de alimentação de reagentes e as métricas de qualidade do produto, permitindo que os engenheiros de processo ajustem o processo de fabricação.

Personalização de Hardware

• Configuração de entrada/saída:
  • Adaptação de entrada de energia: Dependendo da fonte de alimentação disponível na instalação industrial, as conexões de entrada do DS3800HDDL podem ser personalizadas. Se a planta tiver uma tensão de alimentação ou corrente nominal fora do padrão, módulos adicionais de condicionamento de energia podem ser adicionados para garantir que o dispositivo receba a energia apropriada. Por exemplo, em uma pequena configuração industrial alimentada por uma fonte de energia renovável, como um conjunto de painéis solares com uma tensão de saída CC flutuante, um conversor CC-CC personalizado ou regulador de energia pode ser integrado para atender aos requisitos de entrada da placa de controle. Em uma plataforma de perfuração offshore com uma configuração específica de geração de energia sujeita a variações de tensão e frequência, a entrada de energia para o DS3800HDDL pode ser ajustada para lidar com essas irregularidades.
  • Personalização da interface de saída: No lado da saída, as conexões com outros componentes do sistema de controle industrial, como atuadores (válvulas, variadores de velocidade, etc.) ou outras placas de controle, podem ser personalizadas. Se os atuadores tiverem requisitos específicos de tensão ou corrente diferentes dos recursos de saída padrão do DS3800HDDL, conectores personalizados ou arranjos de cabeamento poderão ser feitos. Além disso, se houver necessidade de interface com dispositivos adicionais de monitoramento ou proteção (como sensores extras de temperatura ou sensores de vibração), os terminais de saída poderão ser modificados ou expandidos para acomodar essas conexões. Em uma fábrica onde sensores de vibração adicionais são instalados em máquinas críticas para monitoramento aprimorado das condições, a interface de saída do DS3800HDDL pode ser personalizada para integrar e processar os dados desses novos sensores.
• Módulos complementares:
  • Módulos de monitoramento aprimorados: Para melhorar as capacidades de diagnóstico e monitoramento, módulos extras de sensores podem ser adicionados. Por exemplo, sensores de temperatura de alta precisão podem ser conectados a componentes-chave do sistema industrial que ainda não estão cobertos pelo conjunto de sensores padrão. Sensores de vibração também podem ser integrados para detectar quaisquer anormalidades mecânicas em equipamentos como turbinas, bombas ou motores. Em uma usina de energia, sensores adicionais de análise de gás poderiam ser adicionados à configuração do DS3800HDDL para monitorar as emissões ou a qualidade da combustão em tempo real. Esses dados adicionais do sensor podem então ser processados ​​pelo DS3800HDDL e usados ​​para monitoramento de condições mais abrangente e aviso antecipado de possíveis falhas.
  • Módulos de Expansão de Comunicação: Se o sistema industrial tiver uma infraestrutura de comunicação legada ou especializada com a qual o DS3800HDDL precisa fazer interface, módulos de expansão de comunicação customizados poderão ser adicionados. Isto poderia envolver a integração de módulos para suportar protocolos de comunicação serial mais antigos que ainda estão em uso em algumas instalações ou a adição de recursos de comunicação sem fio para monitoramento remoto em áreas de difícil acesso da planta ou para integração com equipes de manutenção móveis. Em um grande parque industrial espalhado por uma ampla área, módulos de comunicação sem fio podem ser adicionados ao DS3800HDDL para permitir que os operadores monitorem remotamente o status de diferentes sistemas e se comuniquem com a placa a partir de uma sala de controle central ou durante inspeções no local.

Personalização com base em requisitos ambientais

• Gabinete e Proteção:
  • Adaptação a Ambientes Adversos: Em ambientes industriais particularmente severos, como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos, o gabinete físico do DS3800HDDL pode ser personalizado. Revestimentos, juntas e vedações especiais podem ser adicionados para aumentar a proteção contra corrosão, entrada de poeira e umidade. Por exemplo, numa instalação de processamento químico onde existe o risco de salpicos e fumos químicos, o invólucro pode ser feito de materiais resistentes à corrosão química e vedado para evitar que quaisquer substâncias nocivas cheguem aos componentes internos do painel de controlo. Em uma usina de energia solar térmica localizada no deserto, onde tempestades de poeira são comuns, o gabinete pode ser projetado com recursos aprimorados à prova de poeira para manter o DS3800HDDL funcionando corretamente.
  • Personalização de gerenciamento térmico: Dependendo das condições de temperatura ambiente do ambiente industrial, soluções personalizadas de gerenciamento térmico podem ser incorporadas. Em uma instalação localizada em um clima quente onde a placa de controle possa ficar exposta a altas temperaturas por longos períodos, dissipadores de calor adicionais, ventiladores de resfriamento ou até mesmo sistemas de refrigeração líquida (se aplicável) podem ser integrados ao gabinete para manter o dispositivo dentro de sua capacidade. faixa ideal de temperatura operacional. Em uma usina de clima frio, elementos de aquecimento ou isolamento podem ser adicionados para garantir que o DS3800HDDL inicialize e opere de forma confiável mesmo em temperaturas congelantes.

Personalização para padrões e regulamentos específicos do setor

• Personalização de conformidade:
  • Requisitos para usinas nucleares: Em usinas nucleares, que possuem padrões regulatórios e de segurança extremamente rígidos, o DS3800HDDL pode ser customizado para atender a essas demandas específicas. Isto pode envolver a utilização de materiais e componentes resistentes à radiação, a realização de testes especializados e processos de certificação para garantir a fiabilidade em condições nucleares, e a implementação de funcionalidades redundantes ou à prova de falhas para cumprir os elevados requisitos de segurança da indústria. Numa embarcação naval movida a energia nuclear, por exemplo, o painel de controle precisaria atender a padrões rigorosos de segurança e desempenho para garantir a operação segura dos sistemas do navio que dependem do DS3800HDDL para monitoramento e controle.
  • Padrões Aeroespaciais e de Aviação: Em aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, compatibilidade eletromagnética (EMC) e confiabilidade devido à natureza crítica das operações das aeronaves. O DS3800HDDL pode ser customizado para atender a esses requisitos. Por exemplo, pode ser necessário modificá-lo para ter recursos aprimorados de isolamento de vibração e melhor proteção contra interferência eletromagnética para garantir uma operação confiável durante o voo. Em um processo de fabricação de motores de aeronaves, a placa de controle precisaria cumprir rigorosos padrões de qualidade e desempenho da aviação para garantir a segurança e a eficiência dos motores e sistemas associados que interagem com o DS3800HDDL.

Suporte e Serviços:DS3800HDDL

Nossa equipe de suporte técnico e serviços ao produto está disponível para ajudá-lo com quaisquer problemas ou dúvidas que você possa ter em relação ao seu Outro produto. Nossa equipe é altamente experiente e experiente na solução de problemas e soluções técnicas, e estamos comprometidos em fornecer a você o mais alto nível de atendimento ao cliente.

Oferecemos uma variedade de opções de suporte, incluindo suporte por telefone, suporte por e-mail e suporte por chat online. Nosso suporte por telefone está disponível de segunda a sexta, das 8h às 17h EST, e nosso suporte por e-mail e chat online está disponível 24 horas por dia, 7 dias por semana.

Além do suporte técnico, também oferecemos uma gama de serviços para ajudá-lo a aproveitar ao máximo seu produto Other. Esses serviços incluem assistência na instalação, treinamento em produtos e serviços de manutenção e reparo. Nossa equipe de especialistas pode ajudá-lo em tudo, desde a configuração do seu produto até a solução de quaisquer problemas que possam surgir.
