O painel de interface auxiliar DS3800HIOA da General Electric para um desempenho ideal

Descrição do produto:DS3800HIOA

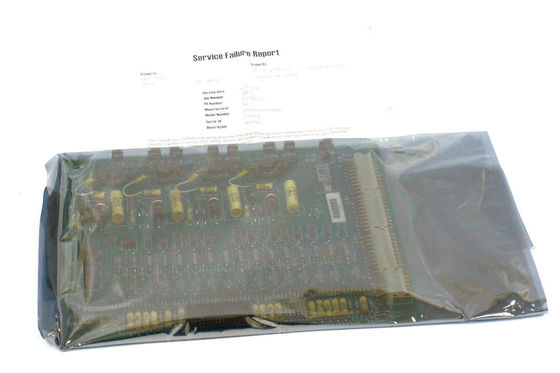

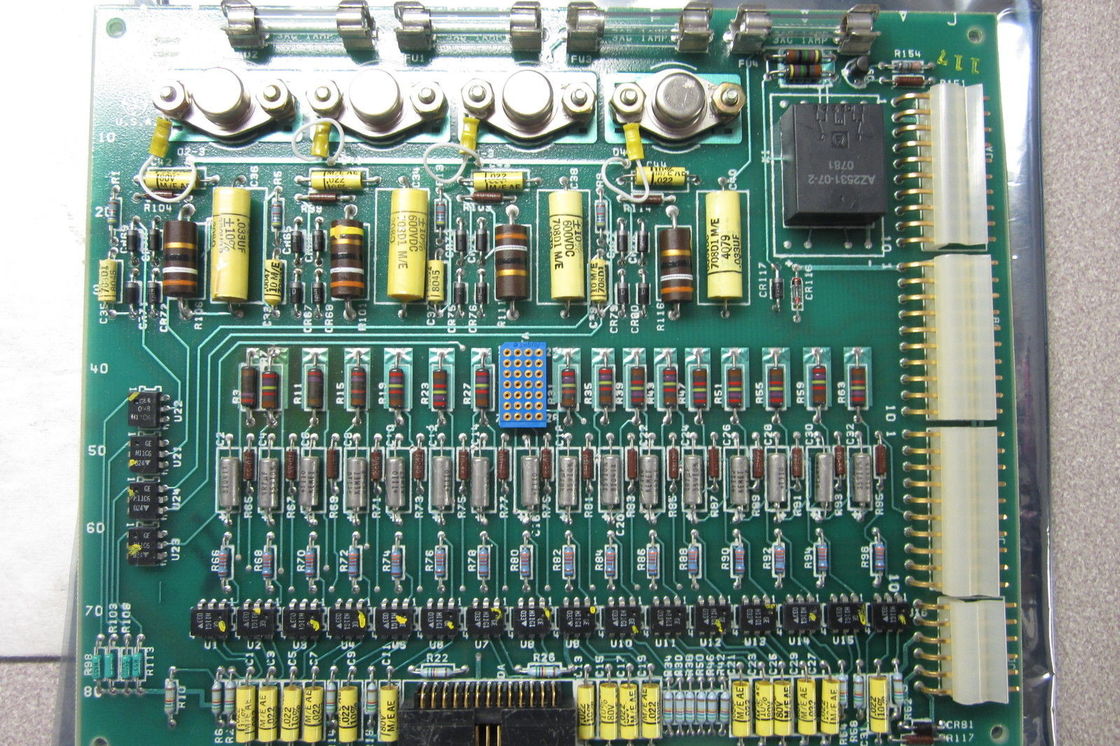

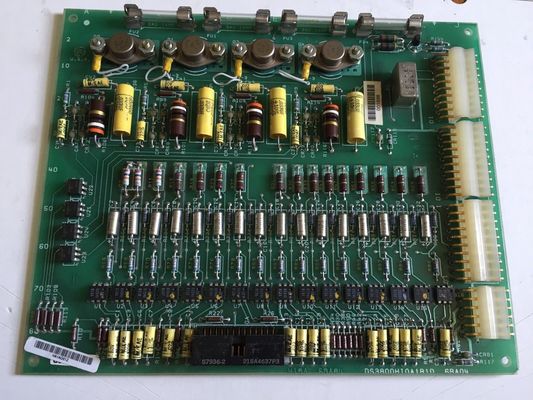

• Layout e montagem da placa: O DS3800HIOA possui uma placa de circuito impresso bem estruturada com layout otimizado para sua funcionalidade. Cada um dos seus cantos está equipado com furos para parafusos de montagem, o que permite uma instalação fácil e segura dentro do gabinete do inversor ou no gabinete de controle relevante. Este design de montagem garante que a placa permaneça firmemente no lugar, mesmo na presença de vibrações e tensões mecânicas comuns em ambientes industriais. As dimensões físicas da placa normalmente estão alinhadas com os tamanhos padrão da placa de controle industrial, permitindo que ela se encaixe perfeitamente nos espaços designados na configuração geral do sistema.
• Integração de Componentes: A placa incorpora uma variedade de componentes eletrônicos que trabalham juntos para executar suas principais funções. Ele possui um microprocessador em seu núcleo, que serve como cérebro para lidar com diversas tarefas, como processar sinais de entrada, executar algoritmos de controle e gerenciar a comunicação com outros componentes. Além disso, vários módulos de memória somente leitura programável apagável (EPROM) estão presentes na placa. Essas EPROMs desempenham um papel crucial, pois podem armazenar firmware e código que definem o comportamento da placa. A vantagem de ter múltiplas EPROMs é que elas podem ser substituídas quando houver necessidade de atualizar o firmware ou modificar o código para se adaptar a diferentes requisitos da aplicação ou para incorporar melhorias e correções de bugs ao longo do tempo.
• Opções de conector e interface: O DS3800HIOA é equipado com uma variedade de conectores e interfaces para facilitar sua integração com outros componentes do sistema. Há um conector de 34 pinos que pode ser acessado pela parte frontal da placa, fornecendo um ponto de conexão conveniente para determinados sinais ou para interface com dispositivos específicos. Na superfície da placa também está presente um conector de 40 pinos, que oferece opções adicionais de conectividade para diferentes tipos de sinais, como sinais de entrada de sensores ou sinais de saída para atuadores. Além disso, a placa possui pontos de teste estrategicamente localizados em sua superfície. Esses pontos de teste são inestimáveis ​​para técnicos e engenheiros durante as fases de teste, depuração e manutenção, pois permitem acesso direto a diversos sinais elétricos na placa, possibilitando a medição de tensões, correntes e a verificação da integridade do sinal.
• Recursos de proteção: Alguns modelos específicos do DS3800HIOA, como o DS3800HIOA1C1E, vêm com mecanismos de proteção integrados. Por exemplo, pode ser equipado com quatro fusíveis. Esses fusíveis atuam como proteção contra condições de sobrecorrente que podem danificar os circuitos da placa. No caso de um aumento repentino na corrente devido a falhas elétricas, curtos-circuitos ou condições operacionais anormais, os fusíveis queimarão para interromper o fluxo de corrente e proteger os componentes eletrônicos sensíveis contra danos, aumentando assim a confiabilidade geral e a longevidade do quadro.

Visão geral funcional

• Isolamento de entrada e condicionamento de sinal: A função principal do DS3800HIOA é lidar com sinais de entrada de maneira confiável e protegida. Ele fornece isolamento elétrico para os sinais de entrada, o que é crucial em sistemas de controle industrial onde há necessidade de evitar que ruídos elétricos, interferências e danos potenciais sejam transmitidos entre diferentes partes do sistema. Por exemplo, ao receber sinais de sensores de temperatura, sensores de pressão ou outros tipos de sensores localizados em um ambiente de turbina a gás ou a vapor, a placa isola esses sinais para garantir que quaisquer distúrbios elétricos na fiação do sensor ou no ambiente externo não afetem o integridade dos sinais à medida que são processados ​​pelo sistema de controle.

• Processamento e Controle de Dados: O microprocessador do DS3800HIOA é responsável por processar os sinais de entrada isolados e condicionados. Pode executar vários algoritmos de controle baseados no firmware programado. Por exemplo, numa aplicação de controlo de turbina, pode analisar os sinais de temperatura e pressão de diferentes partes da turbina para determinar as ações de controlo apropriadas. Isto poderia envolver o ajuste da taxa de injeção de combustível, a regulação da entrada de ar ou a tomada de decisões relativas à operação de válvulas e outros atuadores para manter o desempenho ideal da turbina e garantir uma operação segura. O microprocessador também gerencia a comunicação com outros componentes do sistema, como o envio de dados para uma unidade central de controle ou o recebimento de comandos e parâmetros de configuração de sistemas externos.
• Firmware e programabilidade: Os vários módulos EPROM na placa fornecem flexibilidade para personalizar seu comportamento. Os engenheiros podem escrever e armazenar firmware específico nessas EPROMs, o que permite adaptar as funções da placa a diferentes processos industriais. O recurso de programabilidade permite a implementação de estratégias de controle exclusivas, adaptação a tipos e faixas específicas de sensores e a capacidade de atualizar a funcionalidade da placa ao longo do tempo. Por exemplo, se um novo tipo de sensor com características de sinal diferentes for introduzido em um sistema de monitoramento de turbina, o firmware nas EPROMs poderá ser modificado para acomodar e processar adequadamente os sinais desse sensor.

Papel em Sistemas Industriais

• Controle de turbinas a gás e vapor: No contexto dos sistemas de controle de turbinas a gás e a vapor, o DS3800HIOA desempenha um papel vital na operação geral. Ele atua como uma interface entre os vários sensores localizados na turbina e o sistema de controle principal. Ao isolar e condicionar os sinais do sensor relacionados a parâmetros como temperatura, pressão, velocidade de rotação e vibração da turbina, ele fornece dados precisos e confiáveis ​​ao sistema de controle. Esses dados são então usados ​​para tomar decisões críticas relacionadas ao fornecimento de combustível, regulação do fluxo de ar e outros aspectos da operação da turbina para otimizar o desempenho, melhorar a eficiência e proteger a turbina de condições anormais. Por exemplo, se um sensor de temperatura nas pás da turbina detectar uma temperatura alta, o DS3800HIOA processa esse sinal e o retransmite ao sistema de controle, que pode então tomar as medidas apropriadas, como ajustar o sistema de resfriamento ou reduzir a carga na turbina.
• Automação Industrial: Além do controle de turbinas, o DS3800HIOA também é aplicável em uma ampla variedade de cenários de automação industrial. Em processos de fabricação como os das indústrias automotiva, química ou alimentícia, ele pode ser usado para lidar com sinais de entrada de sensores que monitoram diferentes aspectos do processo de produção. Por exemplo, numa linha de montagem automóvel, pode receber sinais de sensores que detectam a presença ou ausência de peças, a posição de braços robóticos ou a pressão em sistemas hidráulicos. Ao fornecer sinais isolados e condicionados ao sistema de controle de automação, ajuda a garantir uma operação suave e precisa do processo de produção, permitindo o controle preciso das máquinas, garantia de qualidade e gerenciamento eficiente do fluxo de trabalho.

Considerações Ambientais e Operacionais

• Tolerância à temperatura e umidade: O DS3800HIOA foi projetado para operar em condições ambientais específicas. Normalmente, ele pode funcionar de forma confiável em uma faixa de temperatura ambiente que inclui até 60°C, o que é adequado para muitos ambientes industriais onde o calor é gerado por equipamentos próximos ou em instalações localizadas em climas mais quentes. Em relação à umidade, pode suportar um ambiente com níveis de umidade em torno de 50%, embora possa ter alguma tolerância dentro de uma determinada faixa em torno deste valor para levar em conta variações em ambientes industriais. O design adequado e a seleção de componentes garantem que a placa permaneça estável e que seu desempenho não seja significativamente afetado por esses fatores ambientais.
• Compatibilidade Eletromagnética (EMC): Para operar de forma eficaz em ambientes industriais eletricamente ruidosos, o DS3800HIOA possui boas propriedades de compatibilidade eletromagnética. Ele foi projetado para suportar interferência eletromagnética de outros equipamentos elétricos presentes nas proximidades, como motores, geradores e transformadores. Ao mesmo tempo, minimiza as suas próprias emissões electromagnéticas para evitar interferências com outros componentes do sistema. Isto é conseguido através de medidas como blindagem adequada dos componentes, projeto cuidadoso do circuito e uso de componentes com boas características EMC, garantindo que a placa possa manter a integridade do sinal e uma comunicação confiável na presença de campos eletromagnéticos externos.

Características: DS3800HIOA

• Isolamento de alta qualidade: Fornece isolamento elétrico confiável para sinais de entrada. Esse isolamento foi projetado para suportar tensões elétricas significativas e evitar que ruídos elétricos, transientes e loops de aterramento se propaguem entre diferentes partes do sistema. Por exemplo, em um ambiente de controle de turbina a gás ou a vapor onde existem numerosos componentes elétricos e fontes potenciais de interferência, o DS3800HIOA garante que os sinais dos sensores, como aqueles que medem temperatura, pressão ou vibração, permaneçam limpos e livres de interferência elétrica externa. perturbações. Isto ajuda a manter a precisão e integridade dos dados enviados ao sistema de controle, permitindo controle preciso e operação confiável da turbina ou de outros processos industriais.
• Isolamento para vários tipos de entrada: A placa pode isolar vários tipos de sinais de entrada, incluindo sinais analógicos e digitais. Quer sejam sinais analógicos de baixo nível de sensores altamente sensíveis ou sinais lógicos digitais de indicadores de status ou sensores digitais, ele os separa eletricamente de maneira eficaz. Esta versatilidade o torna adequado para integrar uma ampla gama de sensores e dispositivos no sistema de controle, permitindo monitoramento e controle abrangentes de diferentes aspectos do processo industrial.

• Excelência em Condicionamento de Sinais

• Condicionamento de Sinal Analógico: Para sinais de entrada analógicos, o DS3800HIOA oferece recursos abrangentes de condicionamento de sinal. Ele pode ajustar os níveis de tensão dos sinais de entrada para atender aos requisitos dos componentes posteriores no sistema de controle. Por exemplo, se um sensor de temperatura fornece um sinal de tensão fraco na faixa de milivolts, a placa pode amplificá-lo para um nível mais adequado, como alguns volts, para processamento preciso pelo microprocessador ou outros módulos de controle. Ele também filtra ruídos elétricos e interferências comuns em ambientes industriais, usando componentes como capacitores e resistores em circuitos de filtragem para suavizar os sinais e remover ruídos de alta frequência. Isto garante que os sinais analógicos condicionados representem com precisão os parâmetros físicos que estão sendo medidos.
• Tratamento de sinais digitais: Quando se trata de sinais digitais, a placa garante a conversão adequada do nível lógico e a integridade do sinal. Ele pode receber sinais digitais com diferentes níveis de tensão e convertê-los para níveis lógicos apropriados e compatíveis com os circuitos internos do sistema de controle. Isso ajuda na comunicação perfeita entre diferentes componentes digitais, como microprocessador, dispositivos lógicos programáveis ​​e sensores ou atuadores digitais. Além disso, ele pode executar funções como buffer e debounce de sinal para melhorar a confiabilidade da transmissão de sinal digital, especialmente em situações onde possa haver ruído elétrico ou vibrações mecânicas que possam causar alterações espúrias de sinal.

• Controle e processamento baseados em microprocessador

• Microprocessador poderoso: No coração do DS3800HIOA está um microprocessador que permite funções avançadas de processamento e controle de dados. O microprocessador é capaz de lidar com vários sinais de entrada simultaneamente e executar algoritmos de controle complexos. Ele pode analisar os sinais de entrada do sensor relacionados a vários parâmetros do processo industrial, como condições de operação da turbina ou variáveis ​​do processo de fabricação, e tomar decisões com base na lógica programada. Por exemplo, em uma aplicação de controle de turbina, ele pode calcular a taxa ideal de injeção de combustível ou ajuste de fluxo de ar com base em sinais de temperatura, pressão e velocidade em tempo real, garantindo uma operação eficiente e segura da turbina.
• Processamento em tempo real: O microprocessador foi projetado para processamento em tempo real, o que significa que pode responder rapidamente a alterações nos sinais de entrada e tomar medidas imediatas. Em ambientes industriais dinâmicos onde as condições podem mudar rapidamente, como durante variações de carga numa central eléctrica ou num processo de fabrico acelerado, a capacidade de processar sinais em tempo real é crucial. Isso permite que o DS3800HIOA contribua para a operação suave e eficiente de todo o sistema, ajustando prontamente os parâmetros de controle.

• Programabilidade e flexibilidade

• Módulos EPROM: A presença de vários módulos de memória somente leitura programável apagável (EPROM) é um recurso significativo. Essas EPROMs oferecem um alto nível de flexibilidade, pois podem ser programadas com firmware personalizado. Os engenheiros podem escrever algoritmos de controle específicos, configurar rotinas de processamento de sinais e definir como a placa interage com diferentes sensores e atuadores. Essa programabilidade permite que o DS3800HIOA se adapte a vários processos industriais e requisitos em constante mudança ao longo do tempo. Por exemplo, se um novo sensor com características de sinal únicas for adicionado a um sistema de monitoramento de turbina, o firmware nas EPROMs poderá ser atualizado para garantir o processamento adequado do sinal e a integração desse sensor no esquema de controle.
• Opções de personalização: A capacidade de programar as EPROMs permite uma ampla gama de customização. Ele pode ser usado para adaptar o comportamento da placa às necessidades específicas da aplicação, como implementar estratégias de controle especializadas para diferentes tipos de turbinas ou ajustar parâmetros de condicionamento de sinal com base nos tipos de sensores usados ​​em uma configuração industrial específica. Essa flexibilidade torna o DS3800HIOA um componente versátil que pode ser otimizado para diversos cenários industriais.

• Opções ricas de conectividade

• Vários conectores: A placa está equipada com um conector de 34 pinos acessível pela parte frontal e um conector de 40 pinos em sua superfície. Esses conectores oferecem uma variedade de pontos de conexão para diferentes tipos de sinais, facilitando a fácil integração com outros componentes do sistema. Eles podem ser usados ​​para conectar sensores, atuadores, outras placas de controle ou interfaces de comunicação. As diversas configurações de pinos desses conectores permitem roteamento flexível de sinais e permitem que o DS3800HIOA faça interface com uma ampla gama de dispositivos externos, expandindo sua funcionalidade dentro da arquitetura de controle industrial.
• Pontos de teste: Além dos conectores, a presença de pontos de teste na placa é outro recurso valioso. Esses pontos de teste fornecem aos técnicos e engenheiros acesso direto a vários sinais elétricos na placa. Eles podem ser usados ​​para fins de teste, depuração e monitoramento. Por exemplo, durante a instalação ou manutenção de um sistema de controle, os engenheiros podem usar equipamentos de teste para medir tensões, correntes ou verificar formas de onda de sinal nesses pontos de teste para verificar o funcionamento adequado da placa e diagnosticar possíveis problemas.

• Proteção e Confiabilidade

• Proteção de fusível: Alguns modelos, como o DS3800HIOA1C1E, vêm com quatro fusíveis. Esses fusíveis atuam como uma proteção crucial contra situações de sobrecorrente. No caso de falhas elétricas, curtos-circuitos ou picos anormais de corrente nos circuitos conectados, os fusíveis queimarão para interromper o fluxo de corrente e proteger os componentes eletrônicos sensíveis da placa contra danos. Este mecanismo de proteção aumenta a confiabilidade geral do DS3800HIOA e ajuda a prolongar sua vida útil, reduzindo o risco de falhas inesperadas no sistema de controle industrial.
• Resiliência Ambiental: A placa foi projetada para suportar os rigores dos ambientes industriais. Ele pode operar dentro de uma faixa específica de temperatura, até 60°C, e suportar um certo nível de umidade, normalmente em torno de 50%. Esta tolerância ambiental garante que ele permaneça funcional e confiável em vários ambientes industriais, seja em uma fábrica quente ou em uma instalação com níveis normais de umidade. Além disso, possui boas propriedades de compatibilidade eletromagnética (EMC), o que significa que pode resistir à interferência de campos eletromagnéticos externos e também minimizar as suas próprias emissões para evitar interferência com outros componentes do sistema.

• Monitoramento Visual e Auxílios de Diagnóstico

• Luzes indicadoras de status (se aplicável): Embora não seja mencionado explicitamente em todas as descrições, algumas versões da placa podem apresentar luzes indicadoras de status. Essas luzes podem fornecer feedback visual rápido sobre o status operacional da placa, como status de ligação, atividade de comunicação ou presença de erro ou condição de aviso. Os técnicos podem usar essas informações visuais para identificar rapidamente se a placa está funcionando corretamente ou se há algum problema que exija investigação mais aprofundada, facilitando a solução de problemas e a manutenção eficientes.

Parâmetros técnicos:DS3800HIOA

• Fonte de energia:
  • Tensão de entrada: A placa normalmente opera dentro de uma faixa específica de tensões de entrada. Normalmente, ele pode aceitar uma tensão industrial padrão, como 110 Vca ou 220 Vca, dependendo do modelo específico e dos requisitos da aplicação. Esta faixa de tensão foi projetada para ser compatível com os sistemas de alimentação comumente encontrados em ambientes industriais onde é implantada.
  • Consumo de energia: Em condições normais de operação, o consumo de energia do DS3800HIOA geralmente fica dentro de uma determinada faixa. Pode consumir cerca de 10 a 30 watts em média, mas isso pode variar com base em fatores como o número de sinais sendo processados, a carga nos componentes conectados e as funções específicas que está executando.
• Sinais de entrada:
  • Entradas Analógicas:
    • Número de canais: Geralmente possui vários canais de entrada analógica, geralmente na faixa de 8 a 16 canais, dependendo do design específico. Esses canais são utilizados para receber sinais analógicos de diversos sensores do sistema industrial.
    • Faixa do sinal de entrada: Os canais de entrada analógica podem lidar com sinais de tensão dentro de faixas específicas. Por exemplo, eles podem aceitar sinais de tensão de 0 a 5 Vcc, 0 a 10 Vcc ou outras faixas personalizadas, dependendo da configuração e dos tipos de sensores conectados. Alguns modelos também podem suportar sinais de entrada de corrente, normalmente na faixa de 0 a 20 mA ou 4 a 20 mA.
    • Resolução: A resolução dessas entradas analógicas geralmente está na faixa de 10 a 16 bits. Uma resolução mais alta permite medição e diferenciação mais precisas dos níveis do sinal de entrada, permitindo uma representação precisa dos dados do sensor para processamento adicional no sistema de controle.
  • Entradas Digitais:
    • Número de canais: Normalmente existem vários canais de entrada digital disponíveis, geralmente em torno de 8 a 16 canais também. Esses canais são projetados para receber sinais digitais de dispositivos como interruptores, sensores digitais ou indicadores de status.
    • Níveis lógicos de entrada: Os canais de entrada digital são configurados para aceitar níveis lógicos padrão, geralmente seguindo os padrões TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Um nível alto digital pode estar na faixa de 2,4 V a 5 V e um nível baixo digital de 0 V a 0,8 V.
• Sinais de saída:
  • Saídas Analógicas:
    • Número de canais: Pode apresentar vários canais de saída analógica, geralmente variando de 2 a 8 canais. Eles podem gerar sinais de controle analógicos para atuadores ou outros dispositivos que dependem de entrada analógica para operação.
    • Faixa do sinal de saída: Os canais de saída analógica podem gerar sinais de tensão dentro de faixas específicas semelhantes às entradas, como 0 - 5 Vcc ou 0 - 10 Vcc. A impedância de saída desses canais geralmente é projetada para atender aos requisitos de carga típicos em sistemas de controle industrial, garantindo uma entrega de sinal estável e precisa aos dispositivos conectados.
  • Saídas Digitais:
    • Número de canais: Normalmente existem vários canais de saída digital, que podem fornecer sinais binários para controlar componentes como relés, válvulas solenóides ou displays digitais. O número de canais de saída digital costuma estar na faixa de 8 a 16.
    • Níveis lógicos de saída: Os canais de saída digital podem fornecer sinais com níveis lógicos semelhantes aos das entradas digitais, com nível alto digital na faixa de tensão apropriada para acionamento de dispositivos externos e nível baixo digital dentro da faixa de baixa tensão padrão.

Especificações de processamento e memória

• Processador:
  • Tipo e velocidade do relógio: A placa incorpora um microprocessador com arquitetura e velocidade de clock específicas. A velocidade do clock normalmente está na faixa de dezenas a centenas de MHz, dependendo do modelo. Isto determina a rapidez com que o microprocessador pode executar instruções e processar os sinais recebidos. Por exemplo, uma velocidade de clock mais alta permite análise de dados e tomada de decisões mais rápidas ao lidar com vários sinais de entrada simultaneamente.
  • Capacidades de processamento: O microprocessador é capaz de realizar várias operações aritméticas, lógicas e de controle. Ele pode executar algoritmos de controle complexos baseados no firmware programado para processar os sinais de entrada dos sensores e gerar sinais de saída apropriados para atuadores ou para comunicação com outros componentes do sistema.
• Memória:
  • EPROM (memória somente leitura programável apagável): O DS3800HIOA contém vários módulos EPROM com uma capacidade de armazenamento combinada que normalmente varia de vários kilobytes a alguns megabytes. Esta EPROM é usada para armazenar firmware, parâmetros de configuração e outros dados críticos que a placa precisa para operar e manter sua funcionalidade ao longo do tempo. A capacidade de apagar e reprogramar a EPROM permite a customização do comportamento da placa e a adaptação a diferentes processos industriais e mudanças de requisitos.
  • Memória de acesso aleatório (RAM): Há também uma certa quantidade de RAM integrada para armazenamento temporário de dados durante a operação. A capacidade da RAM pode variar de alguns kilobytes a dezenas de megabytes, dependendo do design. Ele é usado pelo microprocessador para armazenar e manipular dados como leituras de sensores, resultados de cálculos intermediários e buffers de comunicação à medida que processa informações e executa tarefas.

Parâmetros da interface de comunicação

• Interfaces seriais:
  • Taxas de transmissão: A placa suporta uma variedade de taxas de transmissão para suas interfaces de comunicação serial, que são comumente usadas para conexão com dispositivos externos em distâncias mais longas ou para interface com equipamentos legados. Normalmente, ele pode lidar com taxas de transmissão de 9.600 bits por segundo (bps) até valores mais altos, como 115.200 bps ou até mais, dependendo da configuração específica e dos requisitos dos dispositivos conectados.
  • Protocolos: É compatível com vários protocolos de comunicação serial, como RS232, RS485 ou outros protocolos padrão da indústria, dependendo das necessidades da aplicação. RS232 é frequentemente usado para comunicação ponto a ponto de curta distância com dispositivos como interfaces de operação locais ou ferramentas de diagnóstico. O RS485, por outro lado, permite a comunicação multiponto e pode suportar vários dispositivos conectados no mesmo barramento, tornando-o adequado para configurações de controle industrial distribuído onde vários componentes precisam se comunicar entre si e com o DS3800HIOA.
• Interfaces Paralelas:
  • Largura de transferência de dados: As interfaces paralelas da placa possuem uma largura de transferência de dados específica, que pode ser, por exemplo, 8 bits, 16 bits ou outra configuração adequada. Isto determina a quantidade de dados que podem ser transferidos simultaneamente em um único ciclo de clock entre o DS3800HIOA e outros componentes conectados, normalmente outras placas dentro do mesmo sistema de controle. Uma largura de transferência de dados mais ampla permite taxas de transferência de dados mais rápidas quando grandes quantidades de informações precisam ser trocadas rapidamente, como em cenários de aquisição de dados em alta velocidade ou distribuição de sinais de controle.
  • Velocidade do relógio: As interfaces paralelas operam em uma determinada velocidade de clock, que define a frequência com que os dados podem ser transferidos. Essa velocidade de clock geralmente está na faixa de MHz e é otimizada para transferência de dados eficiente e confiável dentro do sistema de controle.

Especificações Ambientais

• Temperatura operacional: O DS3800HIOA foi projetado para operar dentro de uma faixa de temperatura específica, normalmente de 0°C a 60°C. Esta tolerância à temperatura permite-lhe funcionar de forma fiável em vários ambientes industriais, desde salas de controlo relativamente frias até áreas de produção quentes ou locais de geração de energia onde pode ser exposto ao calor gerado por equipamentos próximos.
• Umidade: Pode operar em ambientes com faixa de umidade relativa em torno de 10% a 90% (sem condensação). Essa tolerância à umidade garante que a umidade do ar não provoque curtos-circuitos elétricos ou corrosão dos componentes internos, possibilitando trabalhar em áreas com diferentes níveis de umidade presentes devido a processos industriais ou condições ambientais.
• Compatibilidade Eletromagnética (EMC): A placa atende aos padrões EMC relevantes para garantir seu funcionamento adequado na presença de interferência eletromagnética de outros equipamentos industriais e para minimizar suas próprias emissões eletromagnéticas que podem afetar dispositivos próximos. Ele foi projetado para suportar campos eletromagnéticos gerados por motores, transformadores e outros componentes elétricos comumente encontrados em ambientes industriais e manter a integridade do sinal e a confiabilidade da comunicação.

Dimensões físicas e montagem

• Tamanho do tabuleiro: As dimensões físicas do DS3800HIOA geralmente estão alinhadas com os tamanhos padrão da placa de controle industrial. Ele pode ter um comprimento na faixa de 8 a 16 polegadas, uma largura de 6 a 12 polegadas e uma espessura de 1 a 3 polegadas, dependendo do design específico e do formato. Essas dimensões são escolhidas para caber em gabinetes ou gabinetes de controle industrial padrão e para permitir instalação e conexão adequadas com outros componentes.
• Método de montagem: Ele foi projetado para ser montado com segurança dentro de seu invólucro ou gabinete designado. Normalmente apresenta furos ou ranhuras de montagem ao longo de suas bordas para permitir a fixação aos trilhos ou suportes de montagem no gabinete. O mecanismo de montagem foi projetado para suportar vibrações e esforços mecânicos comuns em ambientes industriais, garantindo que a placa permaneça firmemente no lugar durante a operação e mantendo conexões elétricas estáveis.

Aplicações:DS3800HIOA

• Controle de turbina a gás:
  • Em usinas de turbina a gás, o DS3800HIOA desempenha um papel crucial na recepção e processamento de sinais de vários sensores colocados em todo o sistema de turbina. Ele recebe sinais analógicos de sensores de temperatura localizados nas pás da turbina, nas câmaras de combustão e nas seções de exaustão. Estas leituras de temperatura são vitais para monitorar as condições de operação da turbina e garantir que ela não superaqueça. A placa isola e condiciona esses sinais analógicos fracos, amplificando-os se necessário e filtrando qualquer ruído elétrico do ambiente circundante. Em seguida, envia os sinais processados ​​para o sistema de controle principal, que utiliza os dados para ajustar as taxas de injeção de combustível, a entrada de ar e os mecanismos de resfriamento para manter o desempenho ideal e evitar danos.
  • Da mesma forma, sensores de pressão nas linhas de combustível, dutos de admissão de ar e caminhos de exaustão enviam sinais para o DS3800HIOA. Ao processar com precisão esses sinais de pressão, a placa ajuda a controlar o fluxo de combustível e ar, garantindo as condições corretas de combustão e a geração eficiente de energia. Sinais de entrada digital de componentes como chaves de segurança e indicadores de status na turbina também são gerenciados pelo DS3800HIOA. Por exemplo, se um sensor de vibração no eixo da turbina envia um sinal digital indicando vibração excessiva, a placa retransmite esta informação ao sistema de controle, que pode então tomar as medidas apropriadas, como desligar a turbina ou ajustar seus parâmetros operacionais para evitar potenciais problemas mecânicos. falhas.
• Controle de turbina a vapor:
  • Em usinas de turbina a vapor, o DS3800HIOA é usado para lidar com sinais relacionados às condições do vapor. Sensores de temperatura e pressão ao longo das linhas de fornecimento de vapor, caixas de vapor e seções do condensador enviam seus sinais para a placa. Ele isola esses sinais para evitar interferência de outros componentes elétricos da planta e os condiciona para fornecer representações precisas dos parâmetros do vapor. Com base nestes sinais processados, o sistema de controle pode regular a abertura e o fechamento das válvulas de entrada de vapor, controlar a velocidade da turbina e gerenciar a operação do condensador e outros componentes associados para otimizar a saída de energia e garantir a operação segura e eficiente do a turbina a vapor.
  • Por exemplo, se a temperatura do vapor que entra na turbina cair abaixo de um determinado limite, o DS3800HIOA processa o sinal do sensor de temperatura e envia as informações relevantes ao sistema de controle. O sistema de controle pode então ajustar o fluxo de vapor ou tomar outras ações corretivas para manter o desempenho desejado da turbina e evitar problemas como condensação dentro da turbina, que podem causar danos.

Fabricação Industrial

• Fabricação Automotiva:
  • Nas linhas de produção automotiva, existem inúmeros sensores que monitoram diferentes aspectos do processo de fabricação. O DS3800HIOA pode receber sinais analógicos de sensores que medem a pressão em sistemas hidráulicos utilizados para estampagem e conformação de peças automotivas. Ao isolar e condicionar estes sinais, garante que informações precisas sobre pressão sejam enviadas ao sistema de controle, que pode então ajustar a pressão hidráulica conforme necessário para produzir peças de alta qualidade com dimensões consistentes.
  • Sinais de entrada digital de sensores de proximidade que detectam a presença ou ausência de componentes na linha de montagem também são processados ​​pelo DS3800HIOA. Por exemplo, se um sensor indicar que uma peça crítica está faltando em uma determinada estação de montagem, a placa pode comunicar esta informação ao sistema de controle geral, que pode então parar a linha de produção ou acionar um alerta para a intervenção de um operador, evitando defeitos produtos sejam montados.
• Processamento Químico e Petroquímico:
  • Em fábricas de produtos químicos, sensores que medem parâmetros como taxas de fluxo de fluidos, concentrações de produtos químicos e níveis de tanques enviam sinais para o DS3800HIOA. A placa isola e condiciona esses sinais, sejam eles sinais analógicos de medidores de vazão ou sinais digitais de sensores de nível. No caso de sinais de vazão, o processamento preciso do DS3800HIOA permite que o sistema de controle regule com precisão o fluxo de reagentes em reatores químicos, garantindo a cinética de reação adequada e a qualidade do produto. Para sensores de nível, a placa garante que informações precisas sobre a quantidade de produtos químicos nos tanques de armazenamento sejam transmitidas ao sistema de controle, permitindo o reabastecimento ou transferência de materiais em tempo hábil para evitar interrupções no processo.
  • Além disso, no processamento petroquímico, onde a segurança é de extrema importância, os sinais dos sensores de pressão nas tubulações e dos sensores de temperatura nas colunas de destilação são gerenciados pelo DS3800HIOA. Se forem detectadas condições anormais de pressão ou temperatura, a placa envia rapidamente as informações relevantes para o sistema de controle, que pode iniciar protocolos de segurança, como desligar certas seções da planta ou ajustar parâmetros operacionais para evitar possíveis explosões ou vazamentos.

Energia Renovável

• Controle de turbina eólica:
  • Em sistemas de turbinas eólicas, o DS3800HIOA pode receber sinais de vários sensores. Por exemplo, anemômetros que medem a velocidade do vento e sensores de direção do vento enviam seus sinais para a placa. Ele isola e condiciona esses sinais para fornecer informações precisas sobre as condições do vento ao sistema de controle da turbina eólica. Com base nestes dados, o sistema de controle pode ajustar o passo das pás da turbina para otimizar a captura da energia eólica e controlar a velocidade de rotação da turbina para garantir a geração eficiente de energia e proteger a turbina de cargas excessivas durante ventos fortes.
  • Sensores de temperatura no gerador e na caixa de engrenagens dentro da nacela da turbina eólica também enviam sinais para o DS3800HIOA. Ao processar esses sinais de temperatura, a placa ajuda a monitorar a integridade desses componentes críticos. Se a temperatura exceder um determinado limite seguro, a placa poderá comunicar-se com o sistema de controle para acionar mecanismos de resfriamento ou ajustar a operação da turbina para evitar superaquecimento e possíveis danos.
• Geração de energia solar:
  • Em usinas de energia solar, especialmente aquelas com grandes conjuntos de painéis fotovoltaicos, o DS3800HIOA pode ser usado para manipular sinais de sensores que monitoram o desempenho dos painéis. Por exemplo, sensores de temperatura nos painéis solares enviam sinais analógicos à placa, que os isola e condiciona. Esta informação é crucial porque a eficiência dos painéis solares pode ser afetada pelas variações de temperatura. Os sinais processados ​​são então enviados para o sistema de controle, que pode utilizar esses dados para otimizar a operação dos painéis, como ajustar o ângulo de inclinação ou implementar estratégias de resfriamento em alguns casos para maximizar a produção de energia.
  • Além disso, sensores de corrente e tensão nos circuitos elétricos conectados aos painéis solares enviam sinais para o DS3800HIOA. Ao processar esses sinais com precisão, a placa ajuda a monitorar a geração de energia e a detectar quaisquer problemas potenciais, como curtos-circuitos ou painéis de baixo desempenho. O sistema de controle pode então tomar as ações apropriadas, como isolar painéis defeituosos ou ajustar a configuração da conexão para manter a eficiência geral da usina de energia solar.

Gestão Predial e Sistemas HVAC

• Edifícios Comerciais:
  • Em grandes edifícios de escritórios, shopping centers e hotéis, o DS3800HIOA é usado para gerenciar sinais de vários sensores relacionados ao ambiente e aos sistemas do edifício. Sensores de temperatura em diferentes zonas do edifício enviam sinais analógicos à placa, que os isola e condiciona. Os sinais processados ​​são então enviados para o sistema de controle HVAC (Aquecimento, Ventilação e Ar Condicionado), permitindo ajustar as configurações de temperatura em cada zona para manter um ambiente confortável para os ocupantes e, ao mesmo tempo, otimizar o consumo de energia.
  • Sensores de umidade, sensores de ocupação e sensores de qualidade do ar também enviam seus sinais para o DS3800HIOA. Por exemplo, se o sensor de humidade indicar níveis elevados de humidade numa determinada área, a placa processa o sinal e retransmite-o para o sistema HVAC, que pode então ativar processos de desumidificação. Os sinais dos sensores de ocupação são utilizados para controlar a iluminação e a operação de HVAC em diferentes áreas, dependendo de estarem ocupadas ou não, reduzindo o desperdício de energia.

Transporte

• Sistemas Ferroviários:
  • Em locomotivas ferroviárias e material rodante, o DS3800HIOA pode receber sinais de sensores que monitoram diferentes aspectos da operação do trem. Sensores de temperatura nos motores de tração, sistemas de freio e componentes elétricos enviam sinais para a placa. Ele isola e condiciona esses sinais para fornecer informações precisas sobre a temperatura ao sistema de controle do trem. Isso ajuda a monitorar a integridade desses componentes e a disparar alertas de manutenção caso as temperaturas excedam os limites normais.
  • Sensores de velocidade nas rodas e contadores de eixo enviam sinais digitais que são processados ​​pelo DS3800HIOA. A placa garante a integridade desses sinais e os retransmite ao sistema de controle do trem, que utiliza as informações para controle de velocidade, sinalização e garantia da operação segura da rede ferroviária. Por exemplo, se um sensor de velocidade indicar que o comboio está a aproximar-se de um limite de velocidade, o sistema de controlo pode aplicar automaticamente os travões ou ajustar a potência dos motores para manter uma velocidade segura.
• Aplicações Marítimas:
  • Em navios e plataformas offshore, o DS3800HIOA é utilizado para tratar sinais de sensores relacionados às máquinas e sistemas da embarcação. Por exemplo, na sala de máquinas, sensores de temperatura e pressão no motor principal, geradores e sistemas de combustível enviam sinais para a placa. Ele isola e condiciona esses sinais para fornecer dados precisos ao sistema de controle do navio, permitindo operação e manutenção eficientes do maquinário. No caso de sistemas de combustível, o processamento adequado de sinais pelo DS3800HIOA ajuda no monitoramento do consumo de combustível, pressão e taxas de fluxo, garantindo o desempenho ideal do motor e evitando vazamentos de combustível ou outros problemas.
  • Além disso, sensores para monitoramento da posição do navio, como sensores GPS e giroscópios, enviam sinais que podem ser gerenciados pelo DS3800HIOA. O conselho pode isolar e condicionar esses sinais para fornecer informações de navegação precisas aos sistemas de navegação e controle do navio, garantindo traçado de curso e operação do navio seguros e precisos.

Personalização: DS3800HIOA

• Personalização de Firmware:
  • Personalização do Algoritmo de Controle: Dependendo das características únicas do processo industrial ou dos requisitos específicos do equipamento ao qual está integrado, o firmware do DS3800HIOA pode ser customizado para implementar algoritmos de controle especializados. Por exemplo, em uma turbina a gás usada para geração de energia de pico com mudanças rápidas de carga, algoritmos personalizados podem ser desenvolvidos para otimizar o processamento de sinais de entrada relacionados ao fluxo de combustível, entrada de ar e velocidade da turbina. Esses algoritmos podem ser programados para reagir com mais rapidez e precisão às mudanças nas condições operacionais, garantindo ajustes de potência suaves e eficientes. Em uma turbina eólica operando em uma região com padrões de vento altamente variáveis, o firmware pode ser personalizado para lidar com as necessidades específicas de processamento de sinal para otimizar o controle de inclinação das pás com base na velocidade do vento e nos dados de direção recebidos dos sensores.
  • Personalização de detecção e tratamento de falhas: O firmware pode ser configurado para detectar e responder a falhas específicas de maneira personalizada. Diferentes aplicações podem ter modos de falha exclusivos ou componentes mais propensos a problemas. Em um processo de fabricação industrial onde um determinado tipo de sensor apresenta problemas de sinal intermitente devido a vibrações mecânicas, o firmware pode ser programado para implementar rotinas específicas de tratamento de erros. Por exemplo, poderia aplicar filtragem de sinal adicional ou lógica de validação à entrada desse sensor para melhorar a precisão da detecção de falhas e evitar alarmes falsos. Em um sistema de turbina a vapor onde determinados componentes críticos são mais sensíveis às flutuações de temperatura, o firmware pode ser personalizado para monitorar de perto os sinais de temperatura e acionar o desligamento imediato ou ações corretivas quando forem detectadas condições anormais de temperatura.
  • Personalização do protocolo de comunicação: Para integração com diversos sistemas industriais existentes que podem usar diferentes protocolos de comunicação, o firmware do DS3800HIOA pode ser atualizado para suportar protocolos adicionais ou especializados. Se uma usina tiver equipamentos legados que se comunicam por meio de um protocolo serial mais antigo, como RS232, com configurações personalizadas específicas, o firmware poderá ser modificado para permitir a troca contínua de dados com esses sistemas. Em uma configuração industrial moderna visando integração com plataformas de monitoramento baseadas em nuvem ou tecnologias da Indústria 4.0, o firmware pode ser aprimorado para funcionar com protocolos como MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) para monitoramento remoto eficiente, dados análise e controle de sistemas externos.
  • Personalização de processamento de dados e análise: o firmware pode ser personalizado para executar tarefas específicas de processamento e análise de dados relevantes para o aplicativo. Em uma planta de processamento químico onde a otimização do uso de reagentes e da qualidade do produto é crucial, o firmware pode ser programado para analisar sinais de entrada de medidores de vazão, sensores de temperatura e sensores de concentração em tempo real. Ele pode calcular indicadores-chave de desempenho, como o rendimento da reação com base nos dados processados, e fornecer insights para que os operadores tomem decisões informadas sobre o ajuste dos parâmetros do processo. Num sistema de gestão de edifícios, o firmware pode ser personalizado para analisar padrões de ocupação com base em sinais de sensores de ocupação ao longo do tempo, permitindo um controlo mais inteligente dos sistemas de iluminação e HVAC para reduzir ainda mais o consumo de energia.

Personalização de Hardware

• Personalização da configuração de entrada/saída (E/S):
  • Adaptação de entrada analógica: Dependendo dos tipos de sensores usados ​​em uma aplicação específica, os canais de entrada analógica do DS3800HIOA podem ser personalizados. Se um sensor de temperatura especializado com uma faixa de saída de tensão não padrão for instalado em uma turbina a gás para medir as temperaturas das pás com mais precisão, circuitos adicionais de condicionamento de sinal, como resistores personalizados, amplificadores ou divisores de tensão, poderão ser adicionados à placa. Essas adaptações garantem que os sinais exclusivos do sensor sejam adquiridos e processados ​​adequadamente pela placa. Da mesma forma, em uma usina de energia solar com sensores de irradiância personalizados com características de saída específicas, as entradas analógicas podem ser configuradas para lidar com os sinais de tensão ou corrente correspondentes com precisão.
  • Personalização de entrada/saída digital: Os canais de entrada e saída digitais podem ser adaptados para interagir com dispositivos digitais específicos no sistema. Se a aplicação exigir conexão com sensores ou atuadores digitais personalizados com níveis de tensão ou requisitos lógicos exclusivos, deslocadores de nível ou circuitos buffer adicionais poderão ser incorporados. Por exemplo, em um sistema ferroviário com sistemas de intertravamento de segurança especializados que utilizam componentes digitais com características elétricas específicas para maior confiabilidade, os canais de E/S digitais do DS3800HIOA podem ser modificados para garantir a comunicação adequada com esses componentes. Em uma aplicação marítima onde determinados sistemas de controle em um navio possuem lógica digital não padronizada para acionamento de válvulas ou bombas, a E/S digital pode ser personalizada adequadamente.
  • Personalização de entrada de energia: Em ambientes industriais com configurações de fonte de alimentação não padrão, a entrada de energia do DS3800HIOA pode ser adaptada. Se uma planta tiver uma fonte de energia com uma tensão ou corrente nominal diferente das opções típicas de fonte de alimentação que a placa normalmente aceita, módulos de condicionamento de energia como conversores DC-DC ou reguladores de tensão podem ser adicionados para garantir que a placa receba energia estável e apropriada. Por exemplo, em uma instalação de geração de energia offshore com sistemas complexos de fornecimento de energia sujeitos a flutuações de tensão e distorções harmônicas, soluções personalizadas de entrada de energia podem ser implementadas para proteger o DS3800HIOA contra picos de energia e garantir sua operação confiável.
• Módulos complementares e expansão:
  • Módulos de monitoramento aprimorados: Para melhorar os recursos de diagnóstico e monitoramento do DS3800HIOA, módulos de sensores extras podem ser adicionados. Em uma turbina a gás onde se deseja um monitoramento mais detalhado da integridade das pás, sensores adicionais, como sensores de folga das pontas das pás, que medem a distância entre as pontas das pás da turbina e o revestimento, podem ser integrados. Esses dados adicionais do sensor podem então ser processados ​​pela placa e usados ​​para monitoramento de condições mais abrangente e alerta precoce de possíveis problemas relacionados à lâmina. Numa turbina eólica, sensores para detectar sinais precoces de desgaste da caixa de velocidades, tais como sensores de vibração com maior precisão ou sensores de detritos de óleo, podem ser adicionados para fornecer mais informações para manutenção preventiva e optimizar a vida útil da turbina.
  • Módulos de Expansão de Comunicação: Se o sistema industrial tiver uma infraestrutura de comunicação legada ou especializada com a qual o DS3800HIOA precisa fazer interface, módulos de expansão de comunicação personalizados poderão ser adicionados. Isto poderia envolver a integração de módulos para suportar protocolos de comunicação serial mais antigos que ainda estão em uso em algumas instalações ou a adição de recursos de comunicação sem fio para monitoramento remoto em áreas de difícil acesso da planta ou para integração com equipes de manutenção móveis. Em uma configuração de energia renovável distribuída espalhada por uma grande área, módulos de comunicação sem fio podem ser adicionados ao DS3800HIOA para permitir que os operadores monitorem remotamente o status de diferentes turbinas ou painéis solares e se comuniquem com as placas a partir de uma sala de controle central ou no local inspeções.

Personalização com base em requisitos ambientais

• Personalização de gabinete e proteção:
  • Adaptação a Ambientes Adversos: Em ambientes industriais particularmente severos, como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos, o invólucro físico do DS3800HIOA pode ser personalizado. Revestimentos, juntas e vedações especiais podem ser adicionados para aumentar a proteção contra corrosão, entrada de poeira e umidade. Por exemplo, em uma usina de energia no deserto, onde tempestades de poeira são comuns, o gabinete pode ser projetado com recursos aprimorados à prova de poeira e filtros de ar para manter limpos os componentes internos da placa. Numa instalação de processamento químico onde há risco de respingos e vapores químicos, o invólucro pode ser feito de materiais resistentes à corrosão química e vedado para evitar que quaisquer substâncias nocivas atinjam os componentes internos do painel de controle.
  • Personalização de gerenciamento térmico: Dependendo das condições de temperatura ambiente do ambiente industrial, soluções personalizadas de gerenciamento térmico podem ser incorporadas. Em uma instalação localizada em um clima quente onde a placa de controle possa ficar exposta a altas temperaturas por longos períodos, dissipadores de calor adicionais, ventiladores de resfriamento ou até mesmo sistemas de refrigeração líquida (se aplicável) podem ser integrados ao gabinete para manter o dispositivo dentro de sua capacidade. faixa ideal de temperatura operacional. Em uma usina de clima frio, elementos de aquecimento ou isolamento podem ser adicionados para garantir que o DS3800HIOA seja inicializado e opere de maneira confiável, mesmo em temperaturas congelantes.

Personalização para padrões e regulamentos específicos do setor

•
  • Requisitos para usinas nucleares: Em usinas nucleares, que possuem padrões regulatórios e de segurança extremamente rígidos, o DS3800HIOA pode ser customizado para atender a essas demandas específicas. Isto pode envolver a utilização de materiais e componentes resistentes à radiação, a realização de testes especializados e processos de certificação para garantir a fiabilidade em condições nucleares, e a implementação de funcionalidades redundantes ou à prova de falhas para cumprir os elevados requisitos de segurança da indústria. Em uma embarcação naval movida a energia nuclear ou em uma instalação de geração de energia nuclear, por exemplo, a placa de controle precisaria atender a padrões rigorosos de segurança e desempenho para garantir a operação segura dos sistemas que dependem do DS3800HIOA para processamento e controle de sinais de entrada em turbinas. ou outras aplicações relevantes.
  • Padrões Aeroespaciais e de Aviação: Em aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, compatibilidade eletromagnética (EMC) e confiabilidade devido à natureza crítica das operações das aeronaves. O DS3800HIOA pode ser customizado para atender a esses requisitos. Por exemplo, pode ser necessário modificá-lo para ter recursos aprimorados de isolamento de vibração e melhor proteção contra interferência eletromagnética para garantir uma operação confiável durante o voo. Em uma unidade de energia auxiliar (APU) de aeronave que utiliza uma turbina para geração de energia e requer processamento de sinal de entrada para seus sistemas de controle, a placa precisaria cumprir rigorosos padrões de aviação em termos de qualidade e desempenho para garantir a segurança e a eficiência da APU e sistemas associados.

Suporte e Serviços:DS3800HIOA

Nossa equipe de suporte técnico de produtos se dedica a fornecer assistência rápida e eficiente aos nossos valiosos clientes. Oferecemos uma variedade de serviços, incluindo solução de problemas, reparo e manutenção. Nossa equipe de especialistas está disponível para ajudar com quaisquer problemas técnicos que você possa encontrar e nos esforçamos para resolver todos os problemas o mais rápido possível para minimizar qualquer interrupção em suas operações. Além do suporte técnico, também oferecemos uma gama de serviços para manter o bom funcionamento do seu produto. Isso inclui manutenção e inspeções regulares, bem como atualizações e modificações para manter seu produto atualizado com a tecnologia mais recente. Nosso objetivo é fornecer aos nossos clientes o mais alto nível de serviço e suporte. Se você tiver alguma dúvida ou preocupação sobre nosso suporte técnico e serviços de produtos, não hesite em nos contatar.
