General Electric DS3800HLND Painel de Interface Auxiliar Primeira Escolha para Indústrias

Descrição do produto: DS3800HLND

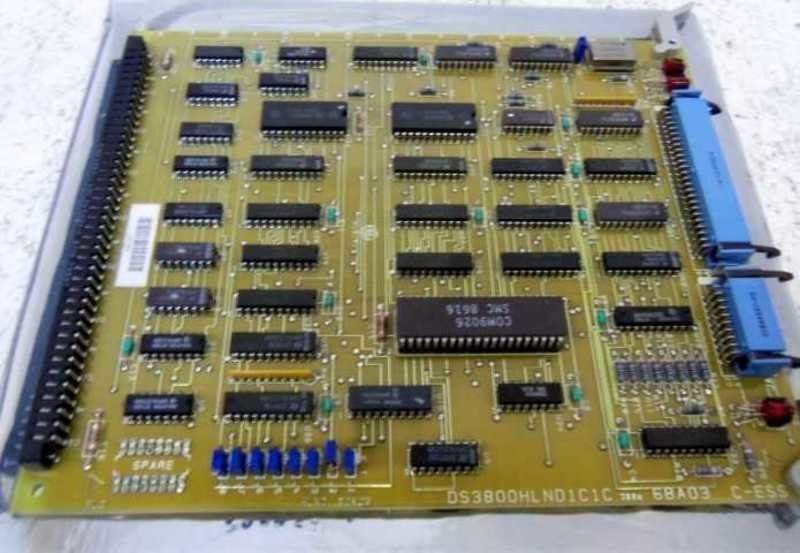

• Estrutura Geral: O DS3800HLND é uma placa de circuito impresso com um layout cuidadosamente projetado. Ele tem um formato otimizado para instalação nos gabinetes e sistemas de controle industrial relevantes. Uma extremidade da placa possui conectores modulares, projetados para fornecer uma interface confiável e eficiente para conexão com outros componentes do sistema. Esses conectores modulares são projetados para garantir conexões seguras e estáveis, minimizando o risco de perda de sinal ou problemas elétricos.

• Luzes indicadoras: A placa está equipada com três luzes indicadoras vermelhas que são visíveis pela frente. Essas luzes atuam como dicas visuais importantes para técnicos e operadores, fornecendo feedback imediato sobre o status operacional da placa. Cada luz provavelmente está associada a um aspecto específico da funcionalidade da placa ou a um estágio específico do processo de comunicação ou controle. Por exemplo, uma luz pode indicar o status de ligação, outra pode sinalizar a presença de comunicação de rede ativa e a terceira pode alertar sobre um erro ou condição anormal na conexão de rede ou em processos internos.
• Jumpers e Módulo EPROM: Existem oito jumpers no DS3800HLND. Jumpers são conectores pequenos e removíveis que podem ser manipulados para alterar a configuração elétrica da placa. Ao ajustar as posições desses jumpers, os usuários podem personalizar diversas configurações, como ativar ou desativar determinados recursos, selecionar entre diferentes modos de operação ou configurar parâmetros específicos relacionados às funções de comunicação e controle da placa.

• Conectores: O DS3800HLND está equipado com um conector de 40 pinos e um conector de 20 pinos. Esses conectores estão posicionados entre as hastes fixas e são acessíveis pela parte frontal da placa. Eles são projetados para interagir com uma ampla variedade de dispositivos externos, permitindo a transmissão de diferentes tipos de sinais, como sinais digitais, sinais analógicos e sinais de potência. As configurações de pinos específicas desses conectores são provavelmente padronizadas para garantir compatibilidade com outros componentes da série GE Mark IV e com sistemas externos que precisam se comunicar com a placa.

Capacidades Funcionais

• Comunicação em rede: Basicamente, o DS3800HLND foi projetado para facilitar a comunicação em rede dentro do sistema de controle industrial. Provavelmente suporta um ou mais protocolos de rede padrão da indústria, permitindo a conexão com outras placas de controle, sensores, atuadores e dispositivos de monitoramento. Isso permite a troca e coordenação contínua de dados entre os diferentes componentes do sistema. Por exemplo, ele pode se comunicar com outras placas em um sistema de controle distribuído para compartilhar dados de sensores em tempo real, receber comandos de uma unidade de controle central e transmitir informações de status de volta aos sistemas de monitoramento e gerenciamento.

• Processamento e Controle de Sinais: Além de sua função de comunicação de rede, o DS3800HLND também desempenha um papel no processamento e controle de sinais. Ele pode receber sinais de entrada de vários sensores através de seus conectores, processar esses sinais (que podem envolver tarefas como filtragem, amplificação ou operações lógicas dependendo da natureza dos sinais) e então gerar sinais de saída apropriados para controlar atuadores ou outros dispositivos. Por exemplo, se receber sinais de sensores de temperatura indicando que um determinado componente em um processo de fabricação está superaquecendo, ele poderá processar essas informações e enviar um sinal de controle a um atuador para ajustar o mecanismo de resfriamento ou tomar outras ações corretivas para manter a temperatura operacional adequada. .
• Configuração e Personalização: A combinação de jumpers e do módulo EPROM dá ao DS3800HLND flexibilidade significativa em termos de configuração e personalização. Os engenheiros podem usar os jumpers para fazer ajustes no local nas configurações básicas, enquanto a EPROM permite uma programação mais aprofundada do comportamento da placa. Isso permite que a placa seja adaptada para aplicações industriais específicas, seja um processo de fabricação específico com requisitos de controle exclusivos, um sistema de geração de energia com critérios específicos de segurança e desempenho ou uma configuração de automação de infraestrutura com necessidades específicas de comunicação e monitoramento.

Papel em Sistemas Industriais

• Automação Industrial: No contexto da automação industrial, o DS3800HLND serve como um elo fundamental na cadeia de comunicação e controle. Em fábricas como as das indústrias automotiva, eletrônica ou de processamento de alimentos, ajuda a conectar diferentes máquinas e componentes da linha de produção. Por exemplo, pode permitir a comunicação entre braços robóticos, correias transportadoras e sensores de controle de qualidade, permitindo operação coordenada e automação contínua do processo de produção. Ao facilitar a troca de dados e sinais de controle, garante que cada componente opere no momento certo e da maneira certa para maximizar a eficiência da produção e a qualidade do produto.
• Gestão de Energia: No setor de energia, seja em usinas de geração de energia, instalações de petróleo e gás ou sistemas de distribuição de eletricidade, o DS3800HLND desempenha um papel vital. Em uma usina, pode ser utilizado para conectar os sistemas de controle de diferentes geradores, turbinas e equipamentos auxiliares. Isto permite a monitorização em tempo real da produção de energia, do consumo de combustível e do estado do equipamento, permitindo aos operadores optimizar o processo de geração, melhorar a eficiência energética e garantir o fornecimento fiável de electricidade. Em instalações de petróleo e gás, pode auxiliar no monitoramento e controle do fluxo de fluidos através de tubulações, gerenciando níveis de pressão e coordenando a operação de bombas e válvulas para garantir extração e transporte seguro e eficiente de recursos energéticos.
• Automação de infraestrutura: Em aplicações relacionadas à infraestrutura, como estações de tratamento de água, sistemas de controle de tráfego ou configurações de monitoramento ambiental, o DS3800HLND é usado para permitir monitoramento e controle remotos. Em uma estação de tratamento de água, pode conectar sensores que medem parâmetros de qualidade da água ao sistema de controle, permitindo ajustes automáticos nos processos de tratamento com base em dados em tempo real. Em sistemas de controle de tráfego, pode facilitar a comunicação entre semáforos, detectores de veículos e centros de controle central, permitindo o gerenciamento inteligente do tráfego e a redução de congestionamentos. Para a monitorização ambiental, pode ajudar a transmitir dados de sensores de qualidade do ar, estações meteorológicas e monitores de poluição às autoridades relevantes para análise e tomada de decisões.

Considerações Ambientais e Operacionais

• Tolerância à temperatura e umidade: O DS3800HLND foi projetado para operar em condições ambientais específicas. Normalmente, ele pode funcionar de forma confiável em uma faixa de temperatura comum em ambientes industriais, geralmente de -20°C a +60°C. Essa ampla tolerância à temperatura permite que ele seja implantado em vários locais, desde ambientes externos frios, como aqueles em locais remotos de geração de energia durante o inverno, até áreas de fabricação internas quentes e úmidas ou salas de equipamentos. Em relação à umidade, ele suporta uma faixa de umidade relativa típica de áreas industriais, normalmente dentro da faixa sem condensação (em torno de 5% a 95%), garantindo que a umidade do ar não provoque curtos-circuitos elétricos ou danos aos componentes internos.
• Compatibilidade Eletromagnética (EMC): Para operar de forma eficaz em ambientes industriais eletricamente ruidosos, onde existem vários motores, geradores e outros equipamentos elétricos que geram campos eletromagnéticos, o DS3800HLND possui boas propriedades de compatibilidade eletromagnética. Ele foi projetado para suportar interferências eletromagnéticas externas e também minimizar suas próprias emissões eletromagnéticas para evitar interferências com outros componentes do sistema. Isto é conseguido através de um projeto de circuito cuidadoso, do uso de componentes com boas características EMC e de blindagem adequada quando necessário, permitindo que a placa mantenha a integridade do sinal e uma comunicação confiável na presença de distúrbios eletromagnéticos.

Características: DS3800HLND

• Suporte a múltiplos protocolos: Um dos recursos de destaque do DS3800HLND é sua capacidade de suportar vários protocolos de rede padrão do setor. Isso permite a interface com uma ampla variedade de dispositivos e sistemas em diferentes ambientes industriais. Ele pode funcionar com protocolos como Ethernet/IP, Modbus TCP ou outros protocolos de comunicação comumente usados, dependendo dos requisitos da aplicação. Por exemplo, em uma configuração de automação industrial que combina equipamentos de diferentes fabricantes, o suporte da placa para múltiplos protocolos permite que ela se comunique perfeitamente com vários sensores, atuadores e controladores, facilitando a interoperabilidade e a integração dentro do sistema geral.
• Transferência de dados em alta velocidade: A placa foi projetada para lidar com transferência de dados em alta velocidade, o que é crucial para monitoramento e controle em tempo real em aplicações industriais. Ele pode atingir taxas de transferência de dados suficientes para atender às demandas de condições operacionais em rápida mudança. Por exemplo, em uma planta de geração de energia onde o monitoramento contínuo dos parâmetros da turbina e o ajuste rápido dos sinais de controle são necessários, a capacidade de transferência de dados em alta velocidade do DS3800HLND garante que os dados do sensor sejam prontamente transmitidos ao sistema de controle e que os comandos sejam enviados rapidamente aos atuadores , permitindo uma operação eficiente e ágil do equipamento.
• Acesso e monitoramento remoto: Com seus recursos de conectividade de rede, o DS3800HLND permite acesso remoto e monitoramento dos sistemas industriais conectados. Operadores e técnicos podem usar conexões de rede seguras para acessar a placa e os dispositivos com os quais ela faz interface a partir de uma sala de controle central ou até mesmo de locais externos. Isso permite a detecção oportuna de problemas, a análise de desempenho e a capacidade de fazer ajustes no sistema remotamente. Por exemplo, numa estação de tratamento de água, o pessoal de manutenção pode monitorizar remotamente os sensores de qualidade da água e controlar os processos de tratamento através do DS3800HLND, reduzindo a necessidade de visitas no local e melhorando a eficiência operacional geral.

• Configuração e personalização flexíveis

• Configuração de jumper: Os oito jumpers da placa oferecem uma maneira simples, porém eficaz, de configurar vários aspectos de sua funcionalidade. Os usuários podem alterar as posições desses jumpers para ativar ou desativar recursos específicos, selecionar diferentes modos de operação ou ajustar parâmetros relacionados ao processamento de sinais e comunicação. Por exemplo, um jumper pode ser usado para alternar entre diferentes taxas de transmissão para interfaces de comunicação serial ou para escolher se deseja usar um sinal de entrada específico para uma função de controle específica. Essa flexibilidade permite ajustes rápidos no local sem a necessidade de programação complexa ou modificações de hardware.
• Programabilidade EPROM: O módulo EPROM (Erasable Programmable Read-Only Memory) no DS3800HLND oferece um potencial de personalização significativo. Os engenheiros podem escrever programas de controle personalizados e armazenar dados de configuração na EPROM. Isso permite que a placa seja adaptada aos requisitos exatos de um processo industrial ou aplicação específica. Por exemplo, numa linha de produção com sequências de produção e lógica de controlo únicas, a EPROM pode ser programada para implementar algoritmos específicos para coordenar o funcionamento de diferentes máquinas e garantir o fluxo correto de materiais e produtos através da linha.
• Adaptabilidade a diferentes aplicações: Graças à sua combinação de configuração de jumper e programabilidade de EPROM, o DS3800HLND pode ser adaptado a uma ampla gama de aplicações. Seja no setor energético para geração e distribuição de energia, na fabricação industrial para controle de processos ou na automação de infraestrutura para gerenciamento de diversos sistemas, a placa pode ser customizada para atender às necessidades específicas de cada contexto. Essa versatilidade o torna uma escolha popular para integração em diversas arquiteturas de controle industrial.

• Processamento e Controle de Sinais

• Tratamento de sinais analógicos e digitais: O DS3800HLND é proficiente no tratamento de sinais analógicos e digitais. Possui canais de entrada capazes de receber uma variedade de sinais analógicos de sensores, como sensores de temperatura (fornecendo sinais de tensão proporcionais à temperatura), sensores de pressão (com sinais de tensão ou corrente relacionados aos níveis de pressão) e sensores de fluxo (gerando sinais baseados em fluido taxas de fluxo). Para esses sinais analógicos, a placa pode realizar tarefas como amplificação, filtragem e conversão analógico-digital para torná-los adequados para processamento posterior. Ao mesmo tempo, ele pode lidar com sinais digitais de dispositivos como interruptores, sensores digitais ou indicadores de status, garantindo a conversão adequada do nível lógico e a integridade do sinal para integração perfeita com outros componentes digitais no sistema de controle.
• Geração de sinal de controle: Com base nos sinais de entrada processados ​​e na lógica programada (através da EPROM ou configurada via jumpers), a placa pode gerar sinais de controle apropriados para atuadores. Esses atuadores podem incluir componentes como motores, válvulas solenóides, relés e outros dispositivos que controlam processos físicos no sistema industrial. Por exemplo, se os sinais de entrada indicarem que uma determinada temperatura em um processo de fabricação excedeu um limite definido, o DS3800HLND pode gerar um sinal de controle para ativar um ventilador de resfriamento ou ajustar a vazão de um refrigerante para trazer a temperatura de volta ao nível desejado. faixa, mantendo assim a operação estável e eficiente do processo.

• Monitoramento Visual e Indicação de Status

• Luzes indicadoras: As três luzes indicadoras vermelhas na parte frontal da placa são um recurso valioso para monitoramento visual. Cada luz serve como uma indicação visual para um aspecto específico da operação ou status do quadro. Por exemplo, uma luz pode indicar que a placa está ligada e funcionando corretamente, outra pode sinalizar a presença de comunicação de rede ativa e a terceira pode alertar os usuários sobre um erro ou condição anormal no sistema. Esse feedback visual imediato ajuda os técnicos a identificar rapidamente o estado da placa e detectar possíveis problemas sem precisar depender apenas de ferramentas ou softwares de diagnóstico complexos.
• Capacidades de diagnóstico: A combinação de luzes indicadoras, jumpers e a capacidade de acessar a EPROM para análise de dados fornece um conjunto de recursos de diagnóstico. Se ocorrer um problema, os técnicos podem usar as luzes indicadoras para obter uma indicação inicial de onde o problema pode estar. Em seguida, eles podem usar os jumpers para isolar diferentes partes do circuito ou alterar configurações para fins de teste. Além disso, os dados armazenados na EPROM podem ser recuperados e analisados ​​para compreender o comportamento da placa que leva ao problema, facilitando a solução de problemas e o reparo de forma mais eficaz.

• Projeto físico e montagem robustos

• Montagem rápida e segura: O design do DS3800HLND, com suas hastes fixas em uma extremidade e conectores modulares na outra, permite uma montagem rápida e segura dentro do gabinete ou gabinete de controle industrial. As hastes fixas garantem a fixação firme da placa, mesmo na presença de vibrações e esforços mecânicos comuns em ambientes industriais. Essa montagem estável não apenas protege a placa contra danos físicos, mas também ajuda a manter conexões elétricas confiáveis ​​com outros componentes, garantindo desempenho consistente ao longo do tempo.
• Durabilidade do conector: Os conectores modulares e os conectores de 40 e 20 pinos na placa são projetados para serem duráveis ​​e confiáveis. Eles são construídos para suportar operações repetidas de conexão e desconexão, bem como os rigores do uso industrial. Esses conectores garantem que os sinais elétricos entre o DS3800HLND e os dispositivos conectados sejam transmitidos com precisão e sem interrupção, contribuindo para a integridade geral do sistema de controle industrial.

• Adaptabilidade Ambiental

• Ampla faixa de temperatura: A placa foi projetada para operar dentro de uma faixa de temperatura relativamente ampla, normalmente de -20°C a +60°C. Esta ampla tolerância à temperatura permite-lhe funcionar de forma confiável em vários ambientes industriais, desde locais frios ao ar livre, como aqueles em locais de geração de energia durante o inverno, até áreas quentes de fabricação ou salas de equipamentos onde pode ser exposto ao calor gerado por máquinas próximas. Isso garante que o DS3800HLND possa manter seu desempenho e capacidades de comunicação independentemente das condições de temperatura ambiente.
• Umidade e compatibilidade eletromagnética (EMC): Ele pode lidar com uma ampla gama de níveis de umidade dentro da faixa de não condensação comum em ambientes industriais, geralmente em torno de 5% a 95%. Esta tolerância à umidade evita que a umidade do ar cause curtos-circuitos elétricos ou corrosão dos componentes internos. Além disso, a placa possui boas propriedades de compatibilidade eletromagnética, o que significa que pode suportar interferências eletromagnéticas externas de outros equipamentos elétricos nas proximidades e também minimizar as suas próprias emissões eletromagnéticas para evitar interferir com outros componentes do sistema. Isso permite que ele opere de forma estável em ambientes eletricamente ruidosos, onde existem vários motores, geradores e outros dispositivos elétricos que geram campos eletromagnéticos.

Parâmetros técnicos: DS3800HLND

• Fonte de energia
  • Tensão de entrada: A placa normalmente opera dentro de uma faixa específica de tensões de entrada. Normalmente, ele aceita entradas de tensão CC na faixa de +12V a +48V CC. No entanto, a faixa exata de tensão pode variar dependendo do modelo específico e dos requisitos da aplicação. Esta faixa de tensão foi projetada para ser compatível com os sistemas de alimentação comumente encontrados em ambientes industriais onde os sistemas de controle são implantados.
  • Consumo de energia: Em condições normais de operação, o consumo de energia do DS3800HLND geralmente fica dentro de uma determinada faixa. Pode consumir cerca de 10 a 30 watts em média, dependendo de fatores como o nível de atividade da rede, o número de sinais processados ​​e os componentes conectados.
• Sinais de entrada
  • Entradas Analógicas
    • Número de canais: Geralmente possui vários canais de entrada analógica, geralmente variando de 8 a 16 canais. Esses canais são usados ​​para receber sinais analógicos de vários sensores do sistema industrial, como sensores de temperatura, sensores de pressão e sensores de fluxo.
    • Faixa do sinal de entrada: Os canais de entrada analógica podem lidar com sinais de tensão dentro de faixas específicas. Por exemplo, eles podem aceitar sinais de tensão de 0 a 5 Vcc, 0 a 10 Vcc ou outras faixas personalizadas, dependendo da configuração e dos tipos de sensores conectados. Alguns modelos também podem suportar sinais de entrada de corrente, normalmente na faixa de 0 a 20 mA ou 4 a 20 mA.
    • Resolução: A resolução dessas entradas analógicas geralmente está na faixa de 10 a 16 bits. Uma resolução mais alta permite medição e diferenciação mais precisas dos níveis do sinal de entrada, permitindo uma representação precisa dos dados do sensor para processamento adicional no sistema de controle.
  • Entradas Digitais
    • Número de canais: Normalmente existem vários canais de entrada digital disponíveis, muitas vezes também na faixa de 8 a 16 canais. Esses canais são projetados para receber sinais digitais de dispositivos como interruptores, sensores digitais ou indicadores de status.
    • Níveis lógicos de entrada: Os canais de entrada digital são configurados para aceitar níveis lógicos padrão, geralmente seguindo os padrões TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Um nível alto digital pode estar na faixa de 2,4 V a 5 V e um nível baixo digital de 0 V a 0,8 V.
• Sinais de saída
  • Saídas Analógicas
    • Número de canais: Pode apresentar vários canais de saída analógica, geralmente variando de 2 a 8 canais. Eles podem gerar sinais de controle analógico para atuadores ou outros dispositivos que dependem de entrada analógica para operação, como acionamentos de velocidade variável para motores ou válvulas de controle para fluxo de fluido.
    • Faixa do sinal de saída: Os canais de saída analógica podem gerar sinais de tensão dentro de faixas específicas semelhantes às entradas, como 0 - 5 Vcc ou 0 - 10 Vcc. A impedância de saída desses canais geralmente é projetada para atender aos requisitos de carga típicos em sistemas de controle industrial, garantindo uma entrega de sinal estável e precisa aos dispositivos conectados.
  • Saídas Digitais
    • Número de canais: Normalmente existem vários canais de saída digital, que podem fornecer sinais binários para controlar componentes como relés, válvulas solenóides ou displays digitais. O número de canais de saída digital costuma estar na faixa de 8 a 16.
    • Níveis lógicos de saída: Os canais de saída digital podem fornecer sinais com níveis lógicos semelhantes aos das entradas digitais, com nível alto digital na faixa de tensão apropriada para acionamento de dispositivos externos e nível baixo digital dentro da faixa de baixa tensão padrão.

Especificações de processamento e memória

• Processador
  • Tipo e velocidade do relógio: A placa incorpora um microprocessador com arquitetura e velocidade de clock específicas. A velocidade do clock normalmente está na faixa de dezenas a centenas de MHz, dependendo do modelo. Isto determina a rapidez com que o microprocessador pode executar instruções e processar os sinais recebidos. Por exemplo, uma velocidade de clock mais alta permite análise de dados e tomada de decisões mais rápidas ao lidar com vários sinais de entrada simultaneamente.
  • Capacidades de processamento: O microprocessador é capaz de realizar várias operações aritméticas, lógicas e de controle. Ele pode executar algoritmos de controle complexos baseados na lógica programada (da EPROM ou configurada via jumpers) para processar os sinais de entrada dos sensores e gerar sinais de saída apropriados para atuadores ou para comunicação com outros componentes do sistema.
• Memória
  • EPROM (memória somente leitura programável apagável): O DS3800HLND contém um módulo EPROM com capacidade de armazenamento específica, que normalmente varia de 1 MB a 4 MB. Esta memória é usada para armazenar firmware, parâmetros de configuração e programas de controle personalizados. A capacidade de apagar e reprogramar a EPROM permite a customização do comportamento da placa e a adaptação a diferentes processos industriais e mudanças de requisitos.
  • Memória de acesso aleatório (RAM): Há também uma certa quantidade de RAM integrada para armazenamento temporário de dados durante a operação. A capacidade da RAM pode variar de alguns kilobytes a dezenas de megabytes, dependendo do design. Ele é usado pelo microprocessador para armazenar e manipular dados como leituras de sensores, resultados de cálculos intermediários e buffers de comunicação à medida que processa informações e executa tarefas.

Parâmetros da interface de comunicação

• Interface de rede
  • Suporte a protocolo: A placa suporta vários protocolos de rede, incluindo, entre outros, Ethernet/IP, Modbus TCP e outros protocolos Ethernet industriais comuns. Isso permite que ele se comunique com uma ampla variedade de dispositivos e sistemas em diferentes ambientes industriais.
  • Taxa de transferência de dados: oferece recursos de transferência de dados em alta velocidade, normalmente capaz de lidar com taxas de dados de até 100 Mbps ou mais, dependendo da configuração específica e da infraestrutura de rede à qual está conectado. Isto permite monitoramento e controle em tempo real em aplicações industriais onde a troca rápida de informações é essencial.
  • Tipo de conector: Geralmente possui uma porta Ethernet (RJ45) para conexão de rede. A porta Ethernet está em conformidade com os padrões da indústria e foi projetada para fornecer conectividade de rede confiável e estável.
• Interfaces seriais
  • Taxas de transmissão: A placa também suporta uma variedade de taxas de transmissão para suas interfaces de comunicação serial, que podem ser usadas para conexão com equipamentos legados ou para requisitos de comunicação específicos. Normalmente, ele pode lidar com taxas de transmissão de 9.600 bits por segundo (bps) até valores mais altos, como 115.200 bps ou até mais, dependendo da configuração específica e dos requisitos dos dispositivos conectados.
  • Protocolos: É compatível com vários protocolos de comunicação serial, como RS232, RS485 ou outros protocolos padrão da indústria, dependendo das necessidades da aplicação. RS232 é frequentemente usado para comunicação ponto a ponto de curta distância com dispositivos como interfaces de operação locais ou ferramentas de diagnóstico. O RS485, por outro lado, permite a comunicação multidrop e pode suportar vários dispositivos conectados no mesmo barramento, tornando-o adequado para configurações de controle industrial distribuído onde vários componentes precisam se comunicar entre si e com o DS3800HLND.

Especificações Ambientais

• Temperatura operacional: O DS3800HLND foi projetado para operar dentro de uma faixa de temperatura específica, normalmente de -20°C a +60°C. Esta tolerância à temperatura permite-lhe funcionar de forma fiável em vários ambientes industriais, desde locais exteriores relativamente frios até áreas de produção quentes ou centrais eléctricas onde pode ser exposto ao calor gerado por equipamentos próximos.
• Umidade: Pode operar em ambientes com faixa de umidade relativa em torno de 5% a 95% (sem condensação). Essa tolerância à umidade garante que a umidade do ar não provoque curtos-circuitos elétricos ou corrosão dos componentes internos, possibilitando trabalhar em áreas com diferentes níveis de umidade presentes devido a processos industriais ou condições ambientais.
• Compatibilidade Eletromagnética (EMC): A placa atende aos padrões EMC relevantes para garantir seu funcionamento adequado na presença de interferência eletromagnética de outros equipamentos industriais e para minimizar suas próprias emissões eletromagnéticas que podem afetar dispositivos próximos. Ele foi projetado para suportar campos eletromagnéticos gerados por motores, transformadores e outros componentes elétricos comumente encontrados em ambientes industriais e manter a integridade do sinal e a confiabilidade da comunicação.

Dimensões físicas e montagem

• Tamanho do tabuleiro: As dimensões físicas do DS3800HLND geralmente estão alinhadas com os tamanhos padrão da placa de controle industrial. Ele pode ter um comprimento na faixa de 8 a 16 polegadas, uma largura de 6 a 12 polegadas e uma espessura de 1 a 3 polegadas, dependendo do design específico e do formato. Essas dimensões são escolhidas para caber em gabinetes ou gabinetes de controle industrial padrão e para permitir instalação e conexão adequadas com outros componentes.
• Método de montagem: Ele foi projetado para ser montado com segurança dentro de seu invólucro ou gabinete designado. Normalmente apresenta furos ou ranhuras de montagem ao longo de suas bordas para permitir a fixação aos trilhos ou suportes de montagem no gabinete. O mecanismo de montagem foi projetado para suportar vibrações e esforços mecânicos comuns em ambientes industriais, garantindo que a placa permaneça firmemente no lugar durante a operação e mantendo conexões elétricas estáveis.

Aplicações: DS3800HLND

• Fábricas:
  • Coordenação de Linha de Produção: Na fabricação automotiva, por exemplo, o DS3800HLND pode ser usado para conectar diferentes estações na linha de produção. Pode facilitar a comunicação entre braços robóticos responsáveis ​​pelas tarefas de soldagem, pintura e montagem, correias transportadoras que transportam componentes e produtos acabados e sensores de controle de qualidade que verificam defeitos. Ao permitir a troca contínua de dados e a transmissão de sinais de controle, garante que cada parte do processo de produção opere em harmonia, melhorando a eficiência e reduzindo erros. Por exemplo, se um sensor detectar um componente defeituoso na correia transportadora, ele poderá enviar um sinal através do DS3800HLND para parar o transportador e alertar a estação de trabalho relevante para inspeção e correção imediatas.
  • Controle e Monitoramento de Processos: Na fabricação de eletrônicos, onde o controle preciso de temperatura, umidade e processos químicos é crucial, a placa pode conectar sensores que monitoram esses parâmetros ao sistema de controle. Ele processa os sinais dos sensores de temperatura em fornos usados ​​para soldar componentes ou dos sensores de umidade em salas limpas e envia sinais de controle para ajustar os sistemas de controle ambiental conforme necessário. Isso ajuda a manter as condições ideais para uma produção de alta qualidade e evita problemas como danos aos componentes devido ao calor ou umidade excessivos.
  • Gestão de estoque e manuseio de materiais: O DS3800HLND também pode desempenhar um papel na automação do gerenciamento de estoque e dos sistemas de manuseio de materiais. Ele pode conectar leitores de código de barras ou leitores RFID que identificam materiais de entrada e saída ao banco de dados central de inventário. Quando os materiais estão esgotados ou precisam ser reabastecidos, ele pode se comunicar com sistemas automatizados de armazenamento e recuperação (AS/RS) ou transportadores para trazer novo estoque, garantindo um fluxo suave de materiais e minimizando atrasos na produção causados ​​por escassez.

Geração de energia

• Usinas Elétricas:
  • Controle de Gerador e Turbina: Em usinas de energia baseadas em combustíveis fósseis com turbinas a gás ou a vapor, o DS3800HLND pode ser integrado ao sistema de controle. Ele recebe sinais de sensores que monitoram parâmetros como velocidade da turbina, temperatura, pressão e vibração. Com base nestes sinais e na lógica de controle programada (armazenada em sua EPROM), ele pode se comunicar com sistemas de injeção de combustível, válvulas de vapor ou outros atuadores para otimizar o funcionamento das turbinas e geradores. Por exemplo, durante mudanças de carga na rede, ele pode ajustar rapidamente o fluxo de combustível para a turbina a gás ou o fluxo de vapor para a turbina a vapor para manter a produção de energia estável e, ao mesmo tempo, garantir que o equipamento opere dentro de limites seguros.
  • Distribuição de energia e integração de rede: A placa também é útil no gerenciamento da distribuição de energia dentro da usina e sua conexão à rede elétrica. Ele pode se comunicar com painéis de distribuição, transformadores e outros componentes elétricos para monitorar fluxos de energia, níveis de tensão e status do circuito. Em caso de perturbações ou falhas na rede, pode ajudar na implementação de medidas de proteção, como o disparo de circuitos ou o ajuste dos níveis de geração de energia para manter a estabilidade da rede e evitar cortes de energia.
  • Monitoramento e Manutenção Remota: As usinas de energia geralmente precisam de recursos de monitoramento e manutenção remotos. A conectividade de rede do DS3800HLND permite que operadores e equipes de manutenção acessem dados em tempo real dos equipamentos da planta a partir de uma sala de controle central ou até mesmo de locais externos. Eles podem monitorar o desempenho de geradores, turbinas e outros componentes críticos, detectar possíveis problemas antecipadamente e programar atividades de manutenção remotamente. Por exemplo, se um sensor indicar vibração anormal numa turbina, os técnicos podem analisar os dados remotamente e decidir se é necessária uma inspeção imediata no local ou se podem ser feitos ajustes através do sistema de controlo em rede.

Indústria de Petróleo e Gás

• Operações a montante:
  • Monitoramento e Controle de Cabeça de Poço: Na exploração e produção de petróleo e gás, o DS3800HLND pode ser usado para monitorar e controlar equipamentos de cabeça de poço. Ele pode conectar sensores que medem parâmetros como pressão, temperatura e vazões de petróleo, gás e água provenientes do poço. Com base nesses dados, ele pode controlar válvulas para regular o fluxo de fluidos, iniciar ou parar bombas e comunicar-se com outros sistemas na plataforma de perfuração ou plataforma de produção. Por exemplo, se a pressão num poço exceder um limite seguro, a placa pode enviar um sinal para abrir uma válvula de alívio para evitar uma situação perigosa como uma explosão.
  • Monitoramento de pipeline: Para oleodutos e gasodutos, o conselho pode fazer parte de um sistema de monitoramento que rastreia o fluxo de hidrocarbonetos em longas distâncias. Ele pode receber sinais de medidores de vazão, sensores de pressão e sensores de detecção de vazamento ao longo da tubulação. Em caso de vazamento ou queda anormal de pressão, ele pode alertar rapidamente os operadores e acionar protocolos de segurança, como o fechamento de seções da tubulação ou a ativação de sistemas de resposta a emergências. Além disso, pode ajudar a otimizar o fluxo ajustando as velocidades da bomba ou as posições das válvulas com base em dados em tempo real.
• Operações downstream:
  • Controle de Processo de Refinaria: Nas refinarias de petróleo, o DS3800HLND é valioso para controlar vários processos de refino. Ele pode ser conectado a sensores em colunas de destilação, reatores e trocadores de calor para monitorar temperatura, pressão e composição química. Ao processar esses sinais e enviar sinais de controle para aquecedores, válvulas e bombas, ajuda a manter as condições operacionais desejadas para a produção eficiente de diferentes produtos petrolíferos, como gasolina, diesel e combustível de aviação. Por exemplo, pode ajustar a temperatura e as taxas de fluxo em uma coluna de destilação para garantir a separação adequada dos componentes do petróleo bruto.
  • Gerenciamento de terminais e armazenamento: Nos terminais e instalações de armazenamento de petróleo e gás, o conselho pode gerenciar os níveis de estoque, monitorar as condições dos tanques (como temperatura e pressão) e controlar as operações de carga e descarga. Ele pode interagir com sensores de nível em tanques de armazenamento, medidores de vazão em braços de carregamento e sistemas de segurança para garantir o manuseio suave e seguro de produtos petrolíferos. Por exemplo, pode evitar o enchimento excessivo de tanques, enviando sinais para interromper o processo de carregamento quando o tanque atingir sua capacidade máxima.

Infraestrutura e Utilidades

• Tratamento e Distribuição de Água:
  • Controle do Processo de Tratamento: Em estações de tratamento de água, o DS3800HLND pode conectar sensores que medem parâmetros de qualidade da água, como pH, turbidez e níveis de cloro, ao sistema de controle. Com base nos dados do sensor, ele pode controlar bombas dosadoras para adição de produtos químicos, ajustar a velocidade dos motores de mistura e regular o fluxo através de diferentes estágios de tratamento. Isso garante que a água seja tratada para atender aos padrões de qualidade exigidos antes de ser distribuída aos consumidores. Por exemplo, se o nível de pH da água estiver muito baixo, a placa pode enviar um sinal para aumentar a taxa de injeção de um produto químico de ajuste de pH.
  • Monitorização da Rede de Distribuição: Para redes de distribuição de água, a placa pode monitorar a pressão e a vazão em diferentes pontos do sistema de tubulação. Ele pode se comunicar com válvulas redutoras de pressão, bombas e outros componentes para manter a pressão adequada da água em toda a rede. Em caso de ruptura de uma tubulação ou queda significativa de pressão, ele pode alertar rapidamente os operadores e ajudar a isolar a seção afetada para minimizar a perda de água e restaurar o serviço o mais rápido possível.
• Tratamento de Águas Residuais:
  • Otimização de Processos: Em instalações de tratamento de águas residuais, o DS3800HLND pode ser usado para otimizar os processos de tratamento. Ele pode receber sinais de sensores que monitoram parâmetros como demanda bioquímica de oxigênio (DBO), demanda química de oxigênio (DQO) e níveis de nutrientes nas águas residuais. Com base nesses dados, pode controlar sistemas de aeração, processos de remoção de lodo e adição de produtos químicos de tratamento para melhorar a eficiência da remoção de poluentes e garantir a conformidade com as regulamentações ambientais.
  • Gerenciamento Remoto: A conectividade de rede da placa permite o gerenciamento remoto de estações de tratamento de águas residuais. Os operadores podem acessar dados em tempo real sobre os processos de tratamento a partir de um local central e fazer ajustes conforme necessário. Isto é particularmente útil para gerir múltiplas estações de tratamento numa região ou para responder rapidamente a emergências, como um aumento repentino nos níveis de poluentes.

Transporte e Logística

• Operações Aeroportuárias:
  • Sistemas de manuseio de bagagem: O DS3800HLND pode ser usado para controlar e monitorar sistemas de manuseio de bagagem em aeroportos. Ele pode conectar correias transportadoras, classificadores e scanners para garantir que a bagagem seja encaminhada corretamente para os voos apropriados. Ao receber sinais de leitores de código de barras nas etiquetas de bagagem e coordenar o movimento de diferentes seções do transportador, ajuda a reduzir o manuseio incorreto de bagagem e a melhorar a eficiência geral do processo de manuseio de bagagem.
  • Monitoramento de Equipamentos de Apoio Terrestre: Também pode ser empregado para monitorar o status de equipamentos de apoio terrestre, como rebocadores de aeronaves, caminhões de reabastecimento e carrinhos de bagagem. Ao conectar sensores que rastreiam a localização, as necessidades de manutenção e o status operacional desses veículos, os operadores aeroportuários podem gerenciar melhor seus recursos, programar a manutenção e garantir que todos os equipamentos estejam disponíveis quando necessário para as operações de recuperação de aeronaves.
• Porto e Expedição:
  • Movimentação e armazenamento de carga: Nos portos, o DS3800HLND pode fazer parte de sistemas que gerenciam operações de movimentação de cargas. Ele pode conectar guindastes, correias transportadoras e instalações de armazenamento para coordenar a carga e descarga de contêineres e outras cargas. Também pode monitorar as condições de armazenamento de mercadorias sensíveis à temperatura ou perigosas em armazéns e comunicar-se com sistemas de controle ambiental para manter as condições adequadas.
  • Sistemas de bordo: Em navios, a placa pode ser usada para integrar e controlar diversos sistemas de bordo, como monitoramento de motores, equipamentos de navegação e sistemas de gerenciamento de carga. Pode facilitar a comunicação entre os diferentes departamentos do navio (como casa de máquinas, ponte e porão de carga) e ajudar a otimizar a operação do navio, garantindo a segurança e melhorando a eficiência das viagens.

Personalização: DS3800HLND

• Personalização de Firmware:
  • Personalização do Algoritmo de Controle: Dependendo das demandas exclusivas do processo industrial, o firmware do DS3800HLND pode ser customizado para implementar algoritmos de controle específicos. Por exemplo, numa fábrica com uma linha de produção complexa que envolve vários processos interdependentes, algoritmos personalizados podem ser desenvolvidos para otimizar a sequência e o tempo das operações. Em uma usina de geração de energia, os algoritmos podem ser adaptados para lidar com as características específicas de diferentes tipos de turbinas (por exemplo, turbinas a gás com perfis de carga variáveis ​​ou turbinas a vapor com procedimentos específicos de partida/desligamento). Esses algoritmos personalizados podem levar em consideração fatores como curvas de desempenho do equipamento, requisitos de carga e restrições de segurança para garantir uma operação eficiente e confiável.
  • Personalização de detecção e tratamento de falhas: O firmware pode ser configurado para detectar e responder a falhas específicas de maneira personalizada. Diferentes aplicações podem ter modos de falha distintos ou componentes mais propensos a problemas. Em um sistema de oleoduto e gasoduto, o firmware pode ser programado para monitorar de perto tipos específicos de vazamentos ou anomalias de pressão com base nas características do oleoduto (como diâmetro, comprimento e natureza dos fluidos transportados). Em uma estação de tratamento de águas residuais, ela pode ser personalizada para detectar e reagir prontamente a níveis químicos anormais ou falhas mecânicas nos principais processos de tratamento. As respostas podem variar desde o envio de alertas específicos aos operadores, iniciando ações corretivas automáticas (como desligar determinados equipamentos ou ajustar a dosagem de produtos químicos) ou entrar em um modo de diagnóstico específico para investigação adicional.
  • Personalização do protocolo de comunicação: Para integração com sistemas de controle industrial existentes ou especializados, o firmware do DS3800HLND pode ser atualizado para suportar protocolos de comunicação adicionais ou exclusivos. Em uma instalação de fabricação que possui equipamentos legados que usam protocolos proprietários mais antigos, o firmware pode ser modificado para permitir uma comunicação perfeita com esses dispositivos. Para aplicações modernas que visam integração com plataformas baseadas em nuvem ou sistemas da Indústria 4.0, o firmware pode ser aprimorado para funcionar com protocolos como MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) para monitoramento remoto eficiente, análise de dados e controle de sistemas externos.
  • Personalização de processamento de dados e análise: o firmware pode ser personalizado para executar tarefas específicas de processamento e análise de dados relevantes para o aplicativo. Em um centro de logística de transporte onde o rastreamento do movimento e do status de vários ativos é crucial, o firmware pode ser programado para analisar padrões nos dados recebidos dos sensores (como etiquetas RFID na carga ou sensores de localização nos veículos) para otimizar rotas, prever manutenção necessidades ou melhorar a eficiência operacional geral. Em uma usina de energia, ele pode calcular indicadores-chave de desempenho (KPIs) com base em dados de sensores em tempo real (por exemplo, eficiência da turbina, custo de geração de energia por unidade) para fornecer informações valiosas para que os operadores tomem decisões informadas sobre a operação e otimização da usina.

Personalização de Hardware

• Personalização da configuração de entrada/saída (E/S):
  • Adaptação de entrada analógica: Dependendo dos tipos de sensores usados ​​em uma aplicação específica, os canais de entrada analógica do DS3800HLND podem ser personalizados. Se um sensor de temperatura especializado com uma faixa de saída de tensão não padrão for empregado para medir temperaturas extremas em um processo industrial de alta temperatura (como em um forno de fabricação de aço), circuitos adicionais de condicionamento de sinal (como resistores personalizados, amplificadores ou divisores de tensão ) pode ser adicionado ao quadro. Isso garante que os sinais exclusivos do sensor sejam adquiridos e processados ​​com precisão pela placa. Da mesma forma, em uma estação de tratamento de água com medidores de vazão personalizados com características elétricas específicas, as entradas analógicas podem ser configuradas para lidar adequadamente com os sinais de tensão ou corrente correspondentes.
  • Personalização de entrada/saída digital: Os canais de entrada e saída digitais podem ser adaptados para interagir com dispositivos digitais específicos no sistema. Por exemplo, em um sistema de manuseio de bagagem de aeroporto que utiliza sensores digitais personalizados para detectar o tamanho e o peso da bagagem, deslocadores de nível adicionais ou circuitos de buffer podem ser incorporados para garantir a comunicação adequada com esses sensores. Em um sistema de controle de bordo com lógica digital exclusiva para acionar determinados equipamentos críticos (como sistemas de desligamento de emergência), a E/S digital do DS3800HLND pode ser personalizada de acordo para atender aos requisitos específicos de tensão e lógica.
  • Personalização de entrada de energia: Em ambientes industriais com configurações de fonte de alimentação não padrão, a entrada de energia do DS3800HLND pode ser adaptada. Se uma planta em um local remoto tiver uma fonte de energia com uma tensão ou corrente nominal diferente das opções típicas de fonte de alimentação que a placa geralmente aceita (como um gerador com tensão de saída variável), módulos de condicionamento de energia como conversores DC-DC ou reguladores de tensão pode ser adicionado para garantir que a placa receba energia estável e apropriada. Essa personalização ajuda a proteger a placa contra picos de energia e garante sua operação confiável sob diversas condições de fornecimento de energia.
• Módulos complementares e expansão:
  • Módulos de monitoramento aprimorados: Para melhorar os recursos de diagnóstico e monitoramento do DS3800HLND, módulos de sensores extras podem ser adicionados. Em uma usina onde se deseja um monitoramento mais detalhado da integridade das pás da turbina, sensores adicionais, como sensores de folga das pontas das pás ou sensores de vibração com maior precisão, podem ser integrados. Esses dados adicionais do sensor podem então ser processados ​​pela placa e usados ​​para monitoramento de condições mais abrangente e alerta precoce de possíveis problemas relacionados à lâmina. Numa estação de tratamento de águas residuais, sensores para detecção de poluentes específicos ou atividade biológica nas águas residuais podem ser adicionados para fornecer mais informações para otimizar os processos de tratamento e garantir a conformidade ambiental.
  • Módulos de Expansão de Comunicação: Se o sistema industrial tiver uma infraestrutura de comunicação legada ou especializada com a qual o DS3800HLND precisa fazer interface, módulos de expansão de comunicação personalizados poderão ser adicionados. Isto poderia envolver a integração de módulos para suportar protocolos de comunicação serial mais antigos que ainda estão em uso em algumas instalações (por exemplo, um módulo RS422 para conexão a um equipamento desatualizado, mas crítico). Ou, em um grande campus industrial com necessidade de comunicação sem fio em longas distâncias (por exemplo, para monitorar tanques de armazenamento remotos ou equipamentos distribuídos), módulos de comunicação sem fio podem ser adicionados para permitir monitoramento e controle remotos a partir de um local central.

Personalização com base em requisitos ambientais

• Personalização de gabinete e proteção:
  • Adaptação a Ambientes Adversos: Em ambientes industriais particularmente severos, como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos, o gabinete físico do DS3800HLND pode ser personalizado. Para uma operação de mineração onde a poeira é predominante, o gabinete pode ser projetado com recursos aprimorados à prova de poeira, como filtros de ar e juntas seladas para manter os componentes internos limpos. Numa instalação de processamento químico onde existe risco de salpicos e vapores químicos, o invólucro pode ser feito de materiais resistentes à corrosão química e equipado com vedações adicionais para evitar que quaisquer substâncias nocivas cheguem aos componentes internos do painel de controle.
  • Personalização de gerenciamento térmico: Dependendo das condições de temperatura ambiente do ambiente industrial, soluções personalizadas de gerenciamento térmico podem ser incorporadas. Em uma instalação localizada em um clima quente onde a placa de controle possa ficar exposta a altas temperaturas por longos períodos (como em uma usina de geração de energia externa em uma região desértica), dissipadores de calor adicionais, ventiladores de resfriamento ou até mesmo sistemas de refrigeração líquida (se aplicável ) pode ser integrado ao gabinete para manter o dispositivo dentro da faixa ideal de temperatura operacional. Em uma instalação de clima frio (como um local remoto de produção de petróleo e gás no Ártico), elementos de aquecimento ou isolamento podem ser adicionados para garantir que o DS3800HLND seja inicializado e opere de maneira confiável, mesmo em temperaturas congelantes.

Personalização para padrões e regulamentos específicos do setor

• Personalização de conformidade:
  • Requisitos para usinas nucleares: Em usinas nucleares, que possuem padrões regulatórios e de segurança extremamente rígidos, o DS3800HLND pode ser customizado para atender a essas demandas específicas. Isto pode envolver a utilização de materiais e componentes resistentes à radiação, a realização de testes especializados e processos de certificação para garantir a fiabilidade em condições nucleares, e a implementação de funcionalidades redundantes ou à prova de falhas para cumprir os elevados requisitos de segurança da indústria. Por exemplo, a placa poderia ser projetada com blindagem adicional para proteger contra mau funcionamento induzido por radiação e incorporar múltiplas camadas de detecção e correção de erros em suas funções de comunicação e controle para garantir a operação segura dos sistemas que dependem dela.
  • Padrões Aeroespaciais e de Aviação: Em aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, compatibilidade eletromagnética (EMC) e confiabilidade devido à natureza crítica das operações das aeronaves. O DS3800HLND pode ser customizado para atender a esses requisitos. Por exemplo, pode ser necessário modificá-lo para ter recursos aprimorados de isolamento de vibração (usando suportes antichoque especializados ou materiais de amortecimento) e melhor proteção contra interferência eletromagnética (através de blindagem e filtragem adicionais) para garantir uma operação confiável durante o voo. Em uma unidade de energia auxiliar (APU) de aeronave que utiliza a placa para funções de controle e monitoramento, ela precisaria cumprir padrões rígidos de qualidade e desempenho da aviação para garantir a segurança e a eficiência da APU e dos sistemas associados.

Suporte e Serviços:DS3800HLND

Nosso suporte técnico e serviços de produtos visam fornecer aos clientes uma experiência perfeita e garantir que todos os problemas sejam resolvidos de maneira oportuna e eficaz. Nossa equipe de especialistas está disponível para ajudar com quaisquer dúvidas ou preocupações técnicas, incluindo instalação, configuração, solução de problemas e manutenção.

Oferecemos uma variedade de opções de suporte, incluindo recursos on-line, suporte por telefone e suporte por e-mail. Nossos recursos on-line incluem uma base de conhecimento abrangente com artigos e tutoriais para ajudar os clientes a resolver problemas comuns por conta própria. Nosso suporte por telefone e por e-mail conta com técnicos experientes que podem fornecer assistência e orientação personalizadas.

Além do suporte técnico, também oferecemos uma variedade de serviços para ajudar os clientes a aproveitar ao máximo nosso produto. Esses serviços incluem programas de treinamento e educação, serviços de personalização e integração e serviços de consultoria para ajudar os clientes a otimizar seus fluxos de trabalho e processos.
