General Electric DS3800HLEA Painel de interface auxiliar para industrial

Descrição do produto:DS3800HLEA

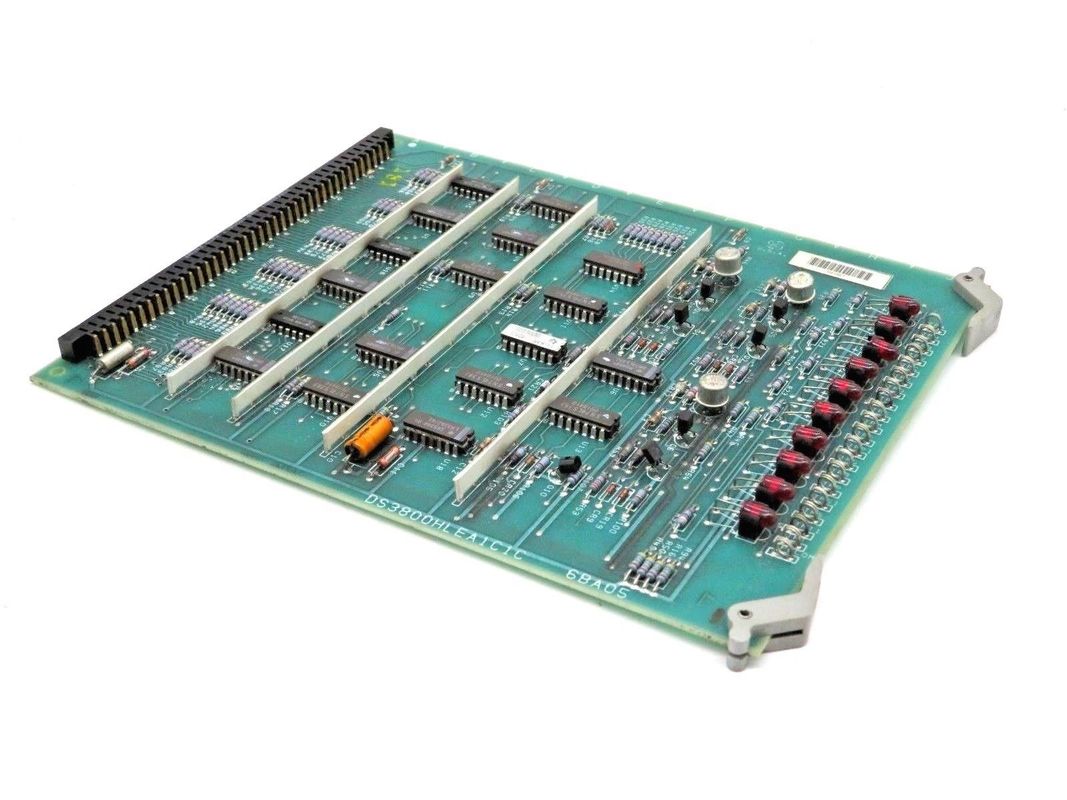

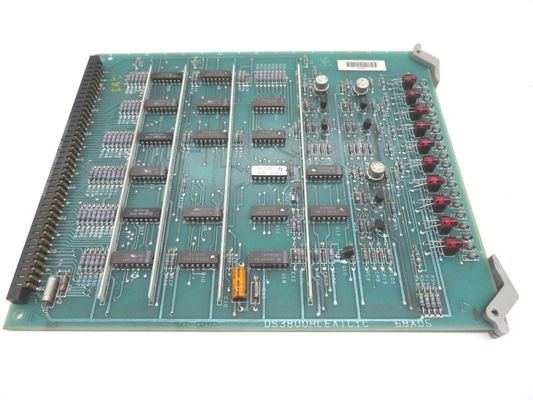

• Disposição e aparência do quadro: A DS3800HLEA é uma placa de circuito impresso com um layout bem estruturado.A placa é tipicamente de forma retangular e apresenta um arranjo limpo e organizado de componentesAo longo das suas bordas, tem geralmente furos de montagem perfurados em fábrica, quatro em número, que são usados para fixá-lo com segurança aos trilhos de montagem adequados ou suportes dentro do gabinete de controlo.Estes furos de montagem são estrategicamente colocados para garantir o alinhamento adequado e estabilidade durante a instalação.
• Interface do conector: Uma das características notáveis do DS3800HLEA são os seus conectores modulares, concebidos para facilitar a ligação com outros componentes do sistema de accionamento.Eles fornecem um meio confiável e eficiente de transmitir sinais elétricos entre a placa e dispositivos externos, como atuadoresA natureza modular dos conectores permite a instalação e remoção simples,Facilitar a instalação ou a manutenção do sistema pelos técnicos.
• Luzes indicadoras: O quadro é equipado com dez luzes indicadoras visíveis da frente.Estas luzes servem como um importante auxílio visual para avaliar rapidamente o estado operacional da placa e as funções relacionadas que ela desempenhaCada luz é provavelmente associada a um aspecto específico do funcionamento da placa, como o estado de energia, a atividade de comunicação ou o estado de determinadas funções lógicas.uma luz pode indicar quando um determinado sinal de entrada foi recebido e processado corretamente, enquanto outro poderia sinalizar um erro ou uma condição anormal em um circuito ou processo específico.
• Salto para cimaOs saltadores são pequenos conectores removíveis que podem ser colocados em diferentes posições para alterar a configuração elétrica da placa.Ajustando as posições destes saltadores, os utilizadores podem personalizar certos aspectos da funcionalidade da placa, como habilitar ou desativar características específicas, selecionar diferentes modos de funcionamento ou ajustar os caminhos de sinal.Isto fornece uma maneira simples, mas eficaz de adaptar a placa para diferentes requisitos de aplicação sem a necessidade de modificações extensas de hardware.
• Integração dos componentes: A placa incorpora uma variedade de componentes elétricos, incluindo resistores, que são utilizados para controlar o fluxo de corrente e definir os níveis de tensão adequados em diferentes partes do circuito.Os condensadores também estão presentes, servindo funções como filtrar o ruído elétrico, armazenar energia elétrica temporariamente e ajudar a estabilizar os níveis de tensão.As lacunas de ar são provavelmente projetadas para fornecer isolamento elétrico entre diferentes seções do circuito para evitar interferências ou curto-circuitosAlém disso, os dispositivos de lógica transistor-transistor (TTL) são usados como lógica de interface entre circuitos integrados.Estes dispositivos TTL desempenham um papel crucial na garantia da transmissão adequada do sinal e operações lógicas dentro do circuito interno da placa.

Capacidades funcionais



• Operações lógicas: No seu núcleo, o DS3800HLEA foi concebido para executar uma ampla gama de operações lógicas.Pode processar sinais de entrada digitais recebidos de vários sensores e outros componentes do sistema de controlo da turbina e executar funções lógicas com base em algoritmos predefinidosPor exemplo, pode receber sinais que indicam o estado de diferentes interruptores (como os relacionados com bloqueios de segurança ou modos operacionais) e utilizar AND, OR,NO operações para determinar se devem ser tomadas determinadas açõesIsto pode envolver a decisão de ativar um determinado atuador, como abrir ou fechar uma válvula de combustível, com base numa combinação de várias condições de entrada.
• Condicionamento e conversão do sinal: Para além das operações lógicas, a placa desempenha também um papel no condicionamento e conversão do sinal.e convertê-los nos formatos adequados para processamento no sistema de controloPara sinais analógicos, pode realizar tarefas como amplificação, filtragem ou ajuste do nível de tensão para torná-los compatíveis com os requisitos dos componentes internos.Os sinais digitais podem ser submetidos a conversão de nível lógico ou buffering para garantir a integridade adequada do sinal e a compatibilidade com outros elementos digitais do sistema.
• Comunicação e coordenação: O DS3800HLEA é parte integrante da rede de comunicação do sistema de controlo da turbina.e dispositivos de monitorização para trocar informações e coordenar o funcionamento geral da turbinaEsta comunicação pode envolver o envio de dados sobre o estado atual das operações lógicas que está executando, recebendo comandos ou parâmetros de configuração de uma unidade de controle central,ou partilha de informações com outros componentes para assegurar uma operação e sincronização contínuas das diferentes funções relacionadas com o controlo das turbinas, tais como injecção de combustível, entrada de ar e regulação do fluxo de vapor.

Papel nos sistemas industriais



• Controle de turbinas de gás e vapor: No contexto dos sistemas de controlo de turbinas a gás e a vapor, o DS3800HLEA atua como um elemento lógico chave.vibração, e velocidade de rotação da turbina. Com base nos sinais recebidos desses sensores e nas operações lógicas que ele realiza,ajuda na tomada de decisões relativas ao controlo dos atuadores que são cruciais para o funcionamento da turbinaPor exemplo, pode determinar quando ajustar a posição das válvulas de injecção de combustível, regular o fluxo de ar para a câmara de combustão,ou controlar a abertura e o fechamento das válvulas de entrada de vapor numa turbina a vapor- assegurando a correta sequência e coordenação destas acções, contribui para o funcionamento eficiente e seguro da turbina,manutenção de um desempenho óptimo e prevenção de condições anormais susceptíveis de causar danos ou reduzir a eficiência.
• Integração da automação industrial: Além do seu papel direto no controlo da turbina, o DS3800HLEA facilita também a integração com sistemas de automação industrial mais amplos.Em instalações industriais em que as turbinas fazem parte de um processo de produção mais vasto, tais como nas centrais de produção de energia que fornecem eletricidade a uma instalação de fabrico ou em sistemas de produção combinada de calor e energia (CHP) utilizados em edifícios comerciais,A placa pode comunicar com outros sistemas de controlo como controladores lógicos programáveis (PLCs), sistemas de controlo distribuídos (DCS) ou sistemas de gestão de edifícios (BMS), permitindo uma coordenação perfeita entre a operação da turbina e outros aspectos do processo industrial,como a otimização do consumo de energia, gestão da distribuição de calor, ou sincronização dos calendários de produção com a disponibilidade de energia gerada pela turbina.

Considerações ambientais e operacionais



• Tolerância à temperatura e à umidade: O DS3800HLEA foi concebido para funcionar em condições ambientais específicas.que é projetado para acomodar as variações de temperatura encontradas em ambientes industriais, desde ambientes relativamente frios (como as centrais elétricas ao ar livre durante o inverno) até ambientes quentes (perto de turbinas em funcionamento ou em instalações sem um arrefecimento extensivo).pode geralmente suportar uma faixa de umidade relativa típica das zonas industriais, normalmente dentro da faixa de não condensação, garantindo que a umidade no ar não cause curto-circuitos elétricos ou danos aos componentes internos.
• Compatibilidade eletromagnética (EMC): Operar eficazmente em ambientes industriais eletricamente barulhentos, onde existem numerosos motores, geradores e outros equipamentos elétricos que geram campos eletromagnéticos,O DS3800HLEA tem boas propriedades de compatibilidade eletromagnéticaÉ projetado para resistir a interferências electromagnéticas externas e também minimizar as suas próprias emissões electromagnéticas para evitar interferências com outros componentes do sistema.Isto é conseguido através do design cuidadoso do circuito, a utilização de componentes com boas características EMC e, se necessário, uma protecção adequada,permitindo que a placa mantenha a integridade do sinal e uma comunicação fiável na presença de perturbações eletromagnéticas.



Características:DS3800HLEA

• Execução lógica complexa: O DS3800HLEA é projetado para lidar com uma ampla variedade de operações lógicas complexas. Pode executar várias funções lógicas simultaneamente, como operações AND, OR, NOT, NAND, NOR e XOR.Isto permite-lhe processar numerosos sinais de entrada de diferentes sensores e componentes no sistema de controlo da turbina e tomar decisões com base em regras lógicas predefinidasPor exemplo, num cenário de controlo de turbina a gás, pode receber sinais relacionados com limites de temperatura, limiares de pressão e níveis de vibração,e usar combinações lógicas dessas entradas para determinar se deve iniciar uma desligação de segurança, ajustar o fluxo de combustível, ou alterar a velocidade da turbina.
• Lógica Programável: A placa é frequentemente programável, permitindo aos engenheiros definir sequências lógicas personalizadas de acordo com os requisitos específicos da aplicação da turbina.Esta programabilidade oferece grande flexibilidade na adaptação a diferentes modelos de turbinasPor exemplo, numa turbina a vapor utilizada para a produção combinada de calor e energia (CHP),A lógica pode ser programada para priorizar a produção de calor durante determinados momentos do dia com base nas demandas de aquecimento do edifício, mantendo a geração de energia eficiente, tudo ajustando os sinais de controlo para válvulas de vapor e outros atuadores através de operações lógicas programadas sob medida.

• Gestão e condicionamento do sinal

• Input de sinal versátil: Pode aceitar uma gama diversificada de sinais de entrada, incluindo sinais digitais e analógicos.Esta versatilidade permite-lhe interagir com vários tipos de sensores comumente utilizados em sistemas de monitorização e controle de turbinasPor exemplo, pode receber sinais digitais de interruptores de limite que indicam a posição de componentes mecânicos como as posições das válvulas ou o estado dos bloqueios de segurança.Pode lidar com sinais analógicos de sensores como sensores de temperatura que fornecem tensão ou corrente proporcional à temperatura, sensores de pressão com sinais eléctricos correspondentes e sensores de vibração que geram sinais relacionados com as amplitudes de vibração.
• Capacidades de condicionamento do sinal: O DS3800HLEA executa tarefas de condicionamento de sinal para garantir um processamento preciso do sinal.e amplificar sinais fracos para torná-los adequados para processamento internoPor exemplo, se um sensor de temperatura fornece um sinal de tensão fraca na faixa de milivolts,a placa pode usar amplificadores e circuitos de filtragem embutidos para aumentar a intensidade do sinal e remover qualquer ruído de alta frequência indesejadoOs sinais digitais também são condicionados, garantindo níveis lógicos adequados e integridade do sinal,que é crucial para a comunicação confiável e operações lógicas precisas dentro do quadro.

• Monitoramento visual e auxiliares de diagnóstico

• Luzes indicadoras: As dez luzes indicadoras situadas na parte da frente do quadro são uma característica importante para um rápido controlo visual.Cada luz está associada a um aspecto específico do funcionamento da placa ou a uma função específica dentro do sistema de controlo da turbinaPor exemplo, podem existir luzes para indicar o estado de ligação, a actividade de comunicação com outros componentes, a ocorrência de erros ou avisos relacionados com circuitos específicos ou operações lógicas.,ou o estado dos principais sinais de entrada.Os técnicos podem usar estas luzes para avaliar rapidamente a saúde geral e a funcionalidade da placa e identificar quaisquer problemas potenciais sem ter que usar imediatamente equipamentos de teste complexos.
• Salto para configuração e diagnósticoOs três saltadores no tabuleiro servem para várias finalidades, podendo ser utilizados para alterações básicas de configuração,Ativar ou desativar determinadas funcionalidades ou escolher entre diferentes modos de funcionamentoAlém disso, podem ajudar no diagnóstico de problemas, por exemplo, alterando as posições dos saltadores de uma forma específica,Os técnicos podem isolar certas seções do circuito para testes ou forçar a placa a entrar em um modo de diagnóstico específico para ajudar a identificar falhas ou comportamento anormal mais facilmente.

• Conectividade e integração

• Conectores modulares: Os conectores modulares do DS3800HLEA foram concebidos para uma ligação fácil e fiável com outros componentes dos sistemas de accionamento e controlo.Eles fornecem uma interface padronizada que simplifica a instalação e remoção da placaEstes conectores asseguram igualmente uma transmissão eficiente do sinal entre a placa e os dispositivos externos,de potência não superior a 1000 W, mas não superior a 1000 W,, e sensores que monitorizam vários parâmetros. Esta conectividade perfeita permite que a placa seja parte integrante da arquitetura global de controlo da turbina,Facilitar o fluxo de informações e a coordenação das operações.
• Compatibilidade com a arquitetura do sistema: A placa foi concebida para ser totalmente compatível com a arquitetura mais ampla do sistema de controlo de turbinas GE Mark IV. Pode comunicar eficazmente com outras placas, controladores,e sistemas de monitorização no mesmo quadro, seguindo os protocolos de comunicação estabelecidos e as normas eléctricas. Esta compatibilidade garante que possa ser facilmente incorporado em instalações de controlo de turbinas existentes ou novas instalações,que permitam uma integração e interoperabilidade suaves com outros componentes para alcançar um controlo e monitoramento abrangentes e eficientes das turbinas.

• Design compacto e eficiente

• Economia de espaço: O projeto físico do DS3800HLEA é otimizado para poupar espaço no gabinete de controlo ou no gabinete.Com o uso de componentes integrados e um layout bem organizado, permite-lhe encaixar-se perfeitamente no espaço disponível sem ocupar espaço excessivo.especialmente em salas de controlo lotadas ou dentro dos limites limitados dos gabinetes dos motores de turbina.
• Redução das necessidades de cablagem e de energia: Ao integrar múltiplas funções numa única placa e ter uma interface de ligação bem concebida, ajuda a reduzir o número de cabos e linhas de energia necessários no sistema.Isto não só simplifica o processo de instalação, mas também minimiza o potencial de interferência do sinal causada por um grande número de cabosAlém disso, pode contribuir para uma melhor circulação do ar no interior do recinto, uma vez que existem menos obstruções,que por sua vez ajuda a resfriar os componentes e manter a sua temperatura de funcionamento ideal, reduzindo o risco de sobreaquecimento e melhorando a fiabilidade geral do sistema.

• Adaptabilidade ao ambiente

• Ampla gama de temperaturas: A placa é projetada para funcionar num intervalo de temperatura relativamente amplo, tipicamente de -20°C a +60°C.Esta ampla tolerância à temperatura permite-lhe funcionar de forma fiável em vários ambientes industriais, das centrais eléctricas externas frias durante o inverno às zonas de produção quentes ou às centrais eléctricas onde podem estar expostas ao calor gerado pelos equipamentos próximos.Assegura que o DS3800HLEA pode manter o seu desempenho e operações lógicas, independentemente das condições de temperatura ambiente.
• Humidade e compatibilidade electromagnética (EMC): Pode suportar uma ampla gama de níveis de umidade dentro da gama de não condensação comum em ambientes industriais, geralmente entre 5% e 95%.Esta tolerância à umidade impede que a umidade no ar cause curto-circuitos elétricos ou corrosão dos componentes internosAlém disso, a placa tem boas propriedades de compatibilidade electromagnética, meaning it can withstand external electromagnetic interference from other electrical equipment in the vicinity and also minimize its own electromagnetic emissions to avoid interfering with other components in the systemIsto permite-lhe operar de forma estável em ambientes eletricamente barulhentos onde existem numerosos motores, geradores e outros dispositivos elétricos que geram campos eletromagnéticos.



Parâmetros técnicos:DS3800HLEA

• Fornecimento de energia
  • Voltagem de entradaA placa normalmente opera dentro de uma faixa específica de tensões de entrada.a gama de tensões exata pode variar em função do modelo específico e dos requisitos da aplicaçãoEsta faixa de tensão foi concebida para ser compatível com os sistemas de alimentação de energia comumente encontrados em ambientes industriais onde os sistemas de controlo das turbinas são implantados.
  • Consumo de energia: Em condições normais de funcionamento, o consumo de energia do DS3800HLEA está normalmente dentro de um certo intervalo, podendo consumir em média entre 5 e 15 watts.Este valor pode variar com base em fatores como a complexidade das operações lógicas a serem executadas, o número de sinais a processar e a carga sobre os componentes ligados.
• Sinais de entrada
  • Entradas digitais
    • Número de canais: Há tipicamente vários canais de entrada digital disponíveis, muitas vezes na faixa de 8 a 16 canais.Sensores digitais, ou indicadores de estado no sistema de controlo da turbina.
    • Níveis de lógica de entrada: Os canais de entrada digitais são configurados para aceitar níveis lógicos padrão, muitas vezes seguindo os padrões TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor).Um nível digital elevado pode estar na faixa de 2.4V a 5V e um nível baixo digital de 0V a 0,8V.
  • Entradas analógicas
    • Número de canais: Geralmente tem múltiplos canais de entrada analógicos, geralmente variando de 4 a 8 canais.e sensores de vibração.
    • Faixa de sinal de entradaOs canais de entrada analógicos podem lidar com sinais de tensão dentro de faixas específicas, por exemplo, podem aceitar sinais de tensão de 0 a 5 V CC, 0 a 10 V CC,ou outras faixas personalizadas, consoante a configuração e os tipos de sensores ligadosAlguns modelos também podem suportar sinais de entrada de corrente, tipicamente na faixa de 0 - 20 mA ou 4 - 20 mA.
    • ResoluçãoA resolução destas entradas analógicas é geralmente de 10 a 16 bits.que permitam a representação precisa dos dados dos sensores para processamento posterior no sistema de controlo.
• Sinais de saída
  • Resultados digitais
    • Número de canais: Há tipicamente vários canais de saída digital, muitas vezes na faixa de 8 a 16 canais também. Estes canais podem fornecer sinais binários para controlar componentes como relés, válvulas solenoides,ou ecrãs digitais no sistema de controlo da turbina.
    • Níveis de lógica de saída: Os canais de saída digital podem fornecer sinais com níveis lógicos semelhantes aos de entrada digital,com um nível digital elevado na faixa de tensão adequada para a condução de dispositivos externos e um nível digital baixo na faixa de baixa tensão padrão.
  • Saídas analógicas
    • Número de canais: Pode ter um número de canais de saída analógicos, geralmente entre 2 e 4 canais.Estes podem gerar sinais de controle analógicos para atuadores ou outros dispositivos que dependem de entrada analógica para operação, tais como válvulas de injecção de combustível ou válvulas de entrada de ar.
    • Faixa de sinal de saídaOs canais de saída analógicos podem gerar sinais de tensão dentro de faixas específicas semelhantes às entradas, tais como 0 - 5V DC ou 0 - 10V DC.A impedância de saída destes canais é geralmente concebida para corresponder aos requisitos de carga típicos dos sistemas de controlo industrial, assegurando uma transmissão estável e precisa do sinal para os dispositivos ligados.

Especificações de processamento e memória



• Processador
  • Tipo e velocidade do relógio: A placa incorpora um microprocessador com uma arquitetura específica e velocidade de relógio.Isso determina a rapidez com que o microprocessador pode executar instruções e processar os sinais recebidosPor exemplo, uma velocidade de relógio mais elevada permite uma análise de dados e uma tomada de decisão mais rápidas quando se tratam simultaneamente vários sinais de entrada.
  • Capacidades de processamento: O microprocessador é capaz de realizar várias operações aritméticas, lógicas e de controlo. It can execute complex control algorithms based on the programmed logic to process the input signals from sensors and generate appropriate output signals for actuators or for communication with other components in the system.
• Memória
  • EPROM (memória de somente leitura programável apagável) ou memória flash: O DS3800HLEA contém módulos de memória, que geralmente são memória EPROM ou Flash, com uma capacidade de armazenamento combinada que normalmente varia de vários kilobytes a alguns megabytes.Esta memória é usada para armazenar firmware, parâmetros de configuração e outros dados críticos de que a placa necessita para funcionar e manter a sua funcionalidade ao longo do tempo.A capacidade de apagar e reprogramar a memória permite personalizar o comportamento da placa e adaptá-la a diferentes processos industriais e exigências em mudança.
  • Memória de acesso aleatório (RAM)A capacidade da RAM pode variar de alguns kilobytes a dezenas de megabytes, dependendo do design.É usado pelo microprocessador para armazenar e manipular dados, como leituras do sensor, resultados de cálculo intermediários e buffers de comunicação enquanto processa informações e executa tarefas.

Parâmetros da interface de comunicação



• Interfaces em série
  • Taxas de Baud: A placa suporta uma gama de taxas de baud para as suas interfaces de comunicação serial,que são comumente utilizados para a ligação a dispositivos externos a longas distâncias ou para interfaces com equipamentos antigos. Ele pode geralmente lidar com taxas de baud de 9600 bits por segundo (bps) até valores mais altos como 115200 bps ou até mais,Dependendo da configuração específica e dos requisitos dos dispositivos ligados.
  • Protocolos: É compatível com vários protocolos de comunicação serial, como RS232, RS485 ou outros protocolos padrão da indústria, dependendo das necessidades da aplicação.Comunicação ponto a ponto com dispositivos como interfaces de operador locais ou ferramentas de diagnóstico. RS485, por outro lado, permite comunicação multi-drop e pode suportar vários dispositivos conectados no mesmo autocarro,tornando-o adequado para configurações industriais de controlo distribuídas em que vários componentes precisam comunicar entre si e com o DS3800HLEA.
• Interfaces paralelas
  • Largura de transferência de dados: As interfaces paralelas da placa têm uma largura específica de transferência de dados, que pode ser, por exemplo, de 8 bits, 16 bits ou outra configuração adequada.Esta determina a quantidade de dados que podem ser transferidos simultaneamente em um único ciclo de relógio entre o DS3800HLEA e outros componentes conectadosUma largura de transferência de dados mais ampla permite taxas de transferência de dados mais rápidas quando grandes quantidades de informações precisam ser trocadas rapidamente,como em cenários de aquisição de dados de alta velocidade ou distribuição de sinais de controlo.
  • Velocidade do relógio: As interfaces paralelas operam a uma certa velocidade de clock, que define a frequência com que os dados podem ser transferidos.Esta velocidade de relógio é geralmente na faixa de MHz e é otimizada para transferência de dados eficiente e confiável dentro do sistema de controle.

Especificações ambientais



• Temperatura de funcionamento: O DS3800HLEA foi concebido para operar num intervalo de temperatura específico, normalmente de -20°C a +60°C.Esta tolerância à temperatura permite que funcione de forma fiável em vários ambientes industriais, de locais externos relativamente frios a zonas de fabrico quentes ou centrais eléctricas onde pode estar exposto ao calor gerado por equipamentos próximos.
• Humidade: Pode funcionar em ambientes com um intervalo de umidade relativa de cerca de 5% a 95% (sem condensação).Esta tolerância à umidade garante que a umidade no ar não cause curto-circuitos elétricos ou corrosão dos componentes internos, permitindo-lhe trabalhar em zonas com diferentes níveis de umidade devido a processos industriais ou condições ambientais.
• Compatibilidade eletromagnética (EMC): The board meets relevant EMC standards to ensure its proper functioning in the presence of electromagnetic interference from other industrial equipment and to minimize its own electromagnetic emissions that could affect nearby devicesÉ projetado para resistir a campos electromagnéticos gerados por motores, transformadores,e outros componentes elétricos comumente encontrados em ambientes industriais e mantêm a integridade do sinal e a fiabilidade da comunicação.

Dimensões físicas e montagem



• Tamanho da placa: As dimensões físicas do DS3800HLEA estão geralmente em conformidade com os tamanhos padrão das placas de controlo industriais.e uma espessura de 1 - 3 polegadas, em função do desenho e do factor de forma específicos.Essas dimensões são escolhidas para caber em armários ou gabinetes de controlo industriais normais e para permitir a instalação e ligação adequadas com outros componentes.
• Método de montagem: Está concebido para ser montado de forma segura no interior da caixa ou do recinto designados.Ele normalmente apresenta furos de montagem ou slots ao longo de suas bordas para permitir a fixação aos trilhos de montagem ou suportes no armárioO mecanismo de montagem foi concebido para suportar as vibrações e as tensões mecânicas comuns nos ambientes industriais.assegurar que a placa permanece firmemente no lugar durante a operação e manter conexões elétricas estáveis.



Aplicações:DS3800HLEA

• Controle de turbinas de gás:
  • Controle da combustão: Nas centrais elétricas de turbinas a gás, o DS3800HLEA desempenha um papel crucial na gestão do processo de combustão.como sensores de temperatura na câmara de combustãoO sistema utiliza os sensores de pressão nas linhas de abastecimento de combustível e os sensores de oxigénio no fluxo de escape.Por exemplo:, se o sensor de temperatura indicar que a temperatura de combustão se aproxima do seu limite superior,A placa pode executar operações lógicas para reduzir o fluxo de combustível, mantendo uma entrada de ar adequada, assegurando uma combustão eficiente e segura. Isto ajuda a maximizar a potência de saída, evitando o sobreaquecimento e possíveis danos aos componentes da turbina.
  • Controle da velocidade e da cargaA placa é igualmente envolvida no controlo da velocidade de rotação e da carga da turbina a gás.Ele recebe sinais relacionados com a velocidade atual da turbina (dos sensores de velocidade) e a potência de saída desejada ou demanda de carga (da rede ou do sistema de controle da usina)Com base nessas entradas e na sua lógica programada, pode ajustar a taxa de injecção de combustível e outros parâmetros para manter a velocidade e a carga desejadas.durante períodos de aumento da procura de energia da rede, o DS3800HLEA pode calcular rapidamente os ajustes necessários ao abastecimento de combustível para aumentar a potência da turbina, mantendo-a dentro dos limites de funcionamento seguros.
  • Segurança e protecção: A segurança é de extrema importância nas operações de turbinas a gás e o DS3800HLEA contribui significativamente para este aspecto.detectores de chamas, e sensores de vibração. Em caso de condições anormais, tais como a turbina exceder a sua velocidade máxima admissível ou uma perda de chama na câmara de combustão,As funções lógicas do quadro desencadeiam ações de segurança imediatasIsto pode implicar desligar a turbina, activar os sistemas de arrefecimento de emergência ou enviar alertas aos operadores da central.
• Controle da turbina a vapor:
  • Regulação do fluxo de vapor: Nas centrais elétricas de turbinas a vapor, o DS3800HLEA é responsável pela regulação do fluxo de vapor para a turbina.Ele recebe sinais de sensores de pressão e temperatura localizados ao longo das linhas de abastecimento de vapor e dentro da caixa de vaporAo processar estes sinais através de suas operações lógicas, determina as posições apropriadas para as válvulas de entrada de vapor.A placa pode calcular as aberturas de válvulas ideais para garantir um fluxo suave e controlado de vapor, maximizando a eficiência da turbina a vapor e evitando problemas como martelo de água ou estresse excessivo nas pás da turbina.
  • Gestão do sistema de condensadores e sistemas auxiliares: A placa também interage com sensores e atuadores relacionados com o condensador e outros sistemas auxiliares da turbina a vapor.Ele monitora parâmetros como o nível de vácuo no condensador (usando sensores de pressão) e controla o funcionamento de bombas e sistemas de água de resfriamento em conformidadePor exemplo, se o nível de vácuo cair abaixo de um certo limiar, indicando um problema potencial com o desempenho do condensador,O DS3800HLEA pode iniciar ações corretivas, tais como ajustar o caudal da água de arrefecimento ou ativar bombas de reserva para manter as condições de funcionamento adequadas.Isto ajuda a otimizar a eficiência geral da turbina a vapor e da central eléctrica.
  • Detecção de falhas e manutenção preventiva: O DS3800HLEA analisa constantemente os sinais de vários sensores para detectar sinais de falhas potenciais ou desgaste anormal nos componentes da turbina a vapor.Ele pode monitorar os níveis de vibração do eixo da turbina e rolamentosSe detectar padrões ou valores anormais que possam indicar um problema em desenvolvimento,Pode alertar os operadores ou o pessoal de manutençãoPor exemplo, se os níveis de vibração de um rolamento começarem a aumentar de forma constante ao longo do tempo, o conselho pode notificar a equipa de manutenção.permitir-lhes agendar inspecções e tomar medidas preventivas, como ajustes de lubrificação ou substituições de componentes, para evitar avarias inesperadas e paralisações dispendiosas.



Gestão de edifícios e cogeração

Sistemas de cogeneração: em sistemas de cogeração (combinação de calor e electricidade - CHP) instalados em edifícios comerciais, hospitais ou complexos industriais,O DS3800HLEA é utilizado para gerir o funcionamento da turbina a gás ou a vapor para produzir simultaneamente electricidade e calor útil.O controlo da operação da turbina baseia-se nas necessidades de aquecimento e de energia da instalação.A placa pode ajustar a saída da turbina para garantir que haja eletricidade suficiente para equipamentos médicos críticos, além de fornecer água quente ou vapor para fins de aquecimento e esterilizaçãoCoordena com o aquecimento do edifício, ventilação,e sistemas de ar condicionado (HVAC) e outros sistemas que consomem energia para otimizar a utilização global da energia e reduzir a dependência de fontes de energia externas.Gestão energética dos edifíciosO quadro também pode comunicar com o sistema de gestão energética (EMS) do edifício, fornecendo dados sobre o desempenho, a produção energética e a eficiência da turbina ao EMS,que podem então utilizar esta informação para estratégias globais de otimização energéticaPor exemplo, o EMS pode utilizar os dados do DS3800HLEA para tomar decisões sobre quando dar prioridade à produção de electricidade para utilização no local em vez de exportar o excesso de energia para a rede,Dependendo de factores como os preços da electricidade, ocupação dos edifícios e necessidades de aquecimento/refrigeração.

Energia renovável com integração de turbinas

Centrais elétricas de ciclo combinado: Em centrais elétricas de ciclo combinado que integram turbinas a gás com turbinas a vapor e que muitas vezes incorporam fontes de energia renováveis ou sistemas de recuperação de calor residual,O DS3800HLEA é crucial para coordenar o funcionamento de diferentes componentes da turbinaO processo de produção de vapor de turbinas de gás, por exemplo, permite a transferência de energia entre o calor do escape da turbina de gás e o processo de geração de vapor.Pode ajustar o funcionamento dos geradores de vapor de recuperação de calor (HRSGs) com base na temperatura de escape e no caudal da turbina a gás para maximizar a produção de vapor para a turbina a gás, melhorando assim a eficiência global e a potência de saída da instalação de ciclo combinado.Híbridação de turbinas e armazenamento de energia: Em algumas aplicações avançadas em que as turbinas a gás ou a vapor são combinadas com sistemas de armazenamento de energia (como baterias ou volantes) para gerir as flutuações de potência e melhorar a estabilidade da rede,O DS3800HLEA pode interagir com os sistemas de controlo do armazenamento de energiaPode receber sinais relacionados com a demanda da rede, níveis de armazenamento de energia,e desempenho da turbina para tomar decisões sobre quando armazenar ou liberar energia e como ajustar a operação da turbina para apoiar a redePor exemplo, durante períodos de baixa demanda da rede, a placa pode controlar a turbina para reduzir a potência e direcionar o excesso de energia para carregar o sistema de armazenamento de energia,e depois usar a energia armazenada para aumentar a produção de energia quando a demanda da rede aumenta.

Fabricação industrial

Aplicações do Process Drive: Em instalações de fabrico industrial onde as turbinas são utilizadas para conduzir processos mecânicos,como em fábricas que utilizam turbinas de vapor para alimentar grandes compressores para abastecimento de ar ou turbinas a gás para acionar bombas para transferência de fluido, o DS3800HLEA é essencial para garantir que a turbina funcione de forma a satisfazer os requisitos específicos do equipamento acionado.Ele ajusta a potência de saída da turbina e velocidade com base nas demandas de carga das máquinas conectadasPor exemplo, numa fábrica química, onde uma turbina a vapor acciona um compressor centrífugo para compressão de gás,O DS3800HLEA recebe sinais relacionados com os requisitos de pressão e de fluxo do gás a comprimir e utiliza as suas operações lógicas para controlar a turbina em conformidade., mantendo a relação de compressão e a taxa de fluxo desejadas.Integração e coordenação dos processosO quadro facilita igualmente a integração da operação da turbina com o processo industrial global.Outros aparelhos e aparelhos de televisão, semelhantes aos aparelhos e aparelhos de televisão, para partilhar informações sobre o estado da turbina, o seu desempenho e eventuais problemas.Isto permite uma coordenação perfeita entre as diferentes partes do processo de fabrico e permite uma produção mais eficientePor exemplo, numa fábrica de automóveis, onde uma turbina a gás fornece energia para várias linhas de produção,o DS3800HLEA pode enviar dados para o sistema de controlo central sobre a disponibilidade e a potência de saída da turbina, que podem então ser utilizados para otimizar a alocação de recursos e agendar as actividades de manutenção sem perturbar a produção.

Personalização: DS3800HLEA

• Personalização do firmware:
  • Customização do algoritmo de controleDependendo das características únicas da aplicação da turbina e do processo industrial em que está integrada,O firmware do DS3800HLEA pode ser personalizado para implementar algoritmos de controle especializadosPor exemplo, numa turbina a gás utilizada para a geração de energia de pico com mudanças rápidas de carga, podem ser desenvolvidos algoritmos personalizados para otimizar o tempo de resposta para ajustar o fluxo de combustível e a entrada de ar.Estes algoritmos podem levar em conta fatores como as curvas de desempenho específicas da turbina, a frequência esperada de variações de carga e as taxas de saída de potência desejadas.O firmware pode ser programado para priorizar a estabilidade da pressão de vapor sobre a potência de saída ao controlar as válvulas de entrada de vapor, com base nas necessidades térmicas específicas do processo ligado.
  • Detecção de falhas e personalização de manipulação: O firmware pode ser configurado para detectar e responder a falhas específicas de forma personalizada.Diferentes modelos de turbinas ou ambientes operacionais podem ter modos de falha distintos ou componentes mais propensos a problemasPor exemplo, numa turbina a gás que opera num ambiente empoeirado,O firmware pode ser programado para monitorizar de perto a queda de pressão do filtro de ar e desencadear alertas ou ações corretivas automáticas se a queda de pressão exceder um determinado limiar, indicando um potencial entupimento que possa afectar a eficiência da combustão, numa turbina a vapor em que determinados rolamentos sejam críticos e tenham um histórico de problemas relacionados com a temperatura,o firmware pode ser personalizado para implementar monitoramento de temperatura mais sensível e protocolo de desligamento ou redução de carga imediato quando aumentos anormais de temperatura são detectados.
  • Customização de protocolo de comunicação: Para se integrar com sistemas de controlo industrial existentes que podem utilizar protocolos de comunicação diferentes, o firmware do DS3800HLEA pode ser atualizado para suportar protocolos adicionais ou especializados.Se uma usina de energia tem equipamentos herdados que se comunicam através de um protocolo serial mais antigo como RS232 com configurações personalizadas específicas, o firmware pode ser modificado para permitir um intercâmbio de dados perfeito com esses sistemas.O firmware pode ser melhorado para trabalhar com protocolos como MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) para monitoramento remoto eficiente, análise de dados e controlo de sistemas externos.
  • Processamento de dados e personalização de análises: O firmware pode ser personalizado para executar tarefas específicas de processamento e análise de dados relevantes para a aplicação.Em uma central de ciclo combinado, onde a otimização da interação entre turbinas de gás e de vapor é crucial, o firmware pode ser programado para analisar a eficiência de recuperação de calor dos gases de escape com base em sinais dos sensores de temperatura e de fluxo de ambas as turbinas.como a eficiência global de conversão de energia do ciclo combinado e fornecer informações para que os operadores tomem decisões informadas sobre o ajuste dos parâmetros de funcionamento- num sistema de cogeração de edifícios,O firmware pode analisar as demandas de energia e calor do edifício ao longo do tempo e ajustar o funcionamento da turbina em conformidade para otimizar o equilíbrio entre geração de eletricidade e produção de calor.

Personalização de hardware



• Configuração de entrada/saída (I/O):
  • Adaptação de entrada analógica: Dependendo dos tipos de sensores utilizados numa determinada aplicação de turbina, os canais de entrada analógicos do DS3800HLEA podem ser personalizados.Se for instalado um sensor de temperatura especializado com um intervalo de tensão de saída não-padrão para medir a temperatura de um componente crítico da turbina, circuitos de condicionamento de sinal adicionais como resistores personalizados, amplificadores ou divisores de tensão podem ser adicionados à placa.Essas adaptações garantem que os sinais únicos do sensor sejam devidamente adquiridos e processados pela placaDe forma semelhante, numa turbina a vapor com medidores de caudal concebidos sob medida e com características de saída específicas,As entradas analógicas podem ser configuradas para lidar com os sinais de tensão ou corrente correspondentes com precisão.
  • Personalização de entrada/saída digital: Os canais de entrada e saída digitais podem ser adaptados para interagir com dispositivos digitais específicos do sistema.Se a aplicação exigir a ligação a sensores ou atuadores digitais personalizados com níveis de tensão ou requisitos lógicos únicos, podem ser incorporados alteradores de nível adicionais ou circuitos de amortecimento.em uma turbina a gás com um sistema especializado de proteção contra excesso de velocidade que utiliza componentes digitais com características elétricas específicas para melhorar a fiabilidade, os canais digitais de E/S do DS3800HLEA podem ser modificados para assegurar uma comunicação adequada com estes componentes.Em um sistema de controlo de turbina a vapor com lógica digital não-padrão para acionar certas válvulas, a E/S digital pode ser personalizada em conformidade.
  • Personalização de entrada de energia: Em ambientes industriais com configurações de fonte de alimentação não-padrão, a potência de entrada do DS3800HLEA pode ser adaptada.Se uma instalação tiver uma fonte de energia com uma tensão ou corrente de classificação diferente das opções típicas de alimentação, a placa geralmente aceita, podem ser adicionados módulos de condicionamento de potência como conversores DC-DC ou reguladores de tensão para garantir que a placa receba potência estável e adequada.Em instalações de produção de energia offshore com sistemas complexos de alimentação sujeitos a flutuações de tensão e distorções harmônicas, soluções de entrada de energia personalizadas podem ser implementadas para proteger o DS3800HLEA de surtos de energia e garantir seu funcionamento confiável.
• Módulos e expansões de complementos:
  • Módulos de monitorização reforçados: Para melhorar as capacidades de diagnóstico e monitorização do DS3800HLEA, podem ser adicionados módulos de sensores adicionais.Sensores adicionais, como sensores de altura da ponta da lâmina, que medem a distância entre as pontas das lâminas da turbina e o invólucro, podem ser integrados.Estes dados adicionais do sensor podem então ser processados pela placa e utilizados para um monitoramento mais abrangente da condição e alerta precoce de possíveis problemas relacionados com a lâmina. em turbinas a vapor, sensores para detectar sinais precoces de erosão do caminho do vapor, tais como detectores de partículas no fluxo de vapor ou sensores de vibração avançados no invólucro da turbina,Pode ser adicionado para fornecer mais informações para manutenção preventiva e para otimizar a vida útil da turbina.
  • Módulos de expansão da comunicaçãoSe o sistema industrial tiver uma infra-estrutura de comunicação antiga ou especializada com a qual o DS3800HLEA precisa interagir, podem ser adicionados módulos de expansão de comunicação personalizados. This could involve integrating modules to support older serial communication protocols that are still in use in some facilities or adding wireless communication capabilities for remote monitoring in hard-to-reach areas of the plant or for integration with mobile maintenance teamsEm uma instalação de produção de energia distribuída com múltiplas turbinas espalhadas por uma grande área, wireless communication modules can be added to the DS3800HLEA to allow operators to remotely monitor the status of different turbines and communicate with the boards from a central control room or while on-site inspections.

Personalização com base em requisitos ambientais



• Customização do recinto e da proteção:
  • Adaptação ao ambiente hostil: Em ambientes industriais particularmente agressivos, tais como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos,A caixa física do DS3800HLEA pode ser personalizada. Podem ser adicionados revestimentos especiais, juntas e vedações para melhorar a proteção contra a corrosão, a entrada de poeira e a umidade.o gabinete pode ser concebido com características à prova de poeira e filtros de ar aprimorados para manter os componentes internos do quadro limpos- numa instalação de processamento de produtos químicos onde exista risco de salpicos e vapores químicos,O gabinete pode ser feito de materiais resistentes à corrosão química e selado para evitar que quaisquer substâncias nocivas cheguem aos componentes internos do quadro de controlo..
  • Personalização de gestão térmica: Dependendo das condições de temperatura ambiente do ambiente industrial, podem ser incorporadas soluções de gestão térmica personalizadas.Em instalações situadas num clima quente onde a placa de controlo pode estar exposta a altas temperaturas durante períodos prolongados, dissipadores de calor adicionais, ventiladores de arrefecimento ou mesmo sistemas de arrefecimento a líquido (se aplicável) podem ser integrados no gabinete para manter o dispositivo dentro da sua faixa de temperatura de funcionamento ideal.Em uma central de energia de clima frio, elementos de aquecimento ou isolamento podem ser adicionados para garantir que o DS3800HLEA comece e funcione de forma fiável mesmo em temperaturas de congelamento.

Personalização para normas e regulamentos específicos do setor



• Personalização da conformidade:
  • Requisitos aplicáveis às centrais nucleares: Nas centrais nucleares, que têm normas de segurança e regulamentares extremamente rigorosas, o DS3800HLEA pode ser personalizado para satisfazer estas exigências específicas.Isto pode envolver o uso de materiais e componentes resistentes à radiação, submetidos a processos de ensaio e certificação especializados para garantir a fiabilidade em condições nucleares,e implementação de recursos redundantes ou de segurança para cumprir os elevados requisitos de segurança da indústria- num navio naval a propulsão nuclear ou numa instalação de produção de energia nuclear, por exemplo, the control board would need to meet stringent safety and performance standards to ensure the safe operation of the systems that rely on the DS3800HLEA for input signal processing and control in turbine or other relevant applications.
  • Normas aeroespaciais e de aviação: Nas aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, à compatibilidade eletromagnética (CME) e à fiabilidade devido à natureza crítica das operações de aeronaves.O DS3800HLEA pode ser personalizado para atender a estes requisitosPor exemplo, pode ser necessário modificá-lo para ter melhores características de isolamento de vibração e melhor proteção contra interferências eletromagnéticas para garantir uma operação fiável durante o voo.Em uma unidade de energia auxiliar de aeronave (APU) que utiliza uma turbina para geração de energia e requer processamento de sinal de entrada para os seus sistemas de controlo, o conselho teria de cumprir normas de qualidade e desempenho da aviação rigorosas para garantir a segurança e eficiência da APU e dos sistemas associados.



Apoio e Serviços:DS3800HLEA

A nossa equipa de apoio técnico ao produto fornece assistência em caso de problemas que possa encontrar durante a utilização do Outro produto.A nossa equipa tem conhecimento e experiência na resolução de vários problemas técnicos e pode ajudá-lo com questões relacionadas com a instalação, compatibilidade e funcionalidade.

Além do suporte técnico, também oferecemos uma série de serviços para ajudá-lo a tirar o máximo proveito do seu Outro produto.Os nossos especialistas podem trabalhar consigo para conceber uma solução adaptada às suas necessidades específicas e ajudá-lo a otimizar a sua utilização do produto.

Quer precise de ajuda com um problema técnico ou queira melhorar a sua experiência com o Outro produto, a nossa equipa está aqui para o ajudar.
