General Electric DS3800HISA Painel de interface auxiliar para aplicações industriais

Descrição do produto:DS3800HISA

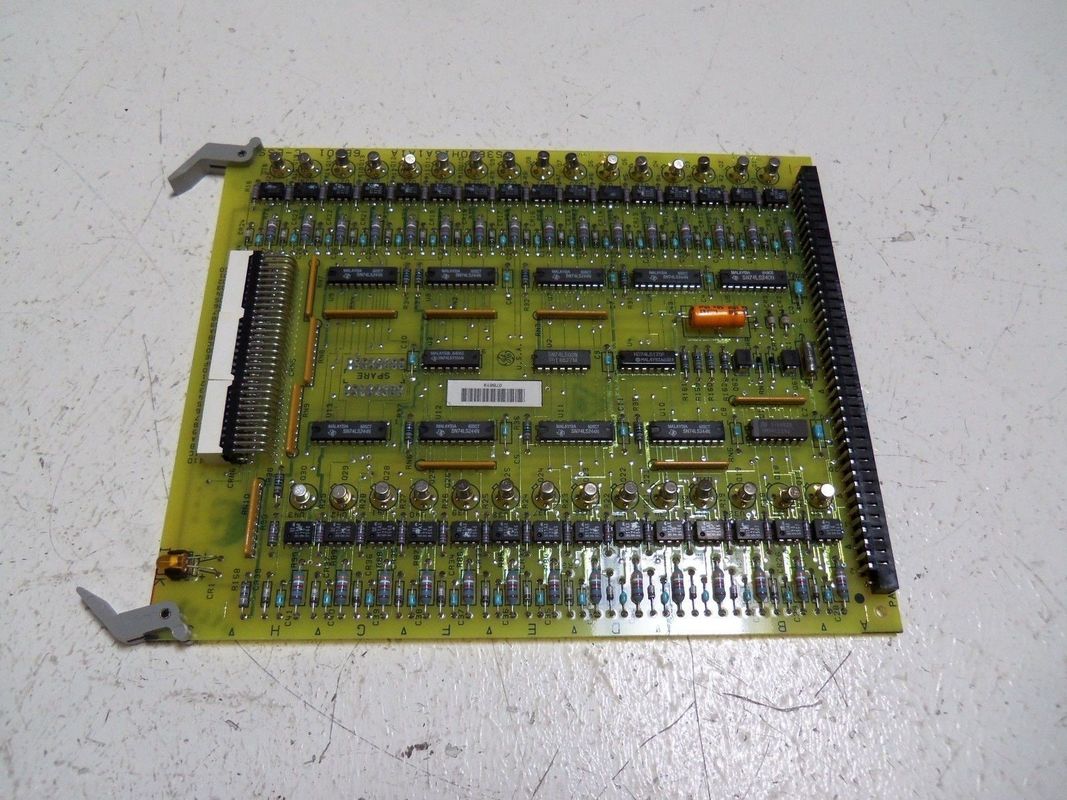

• Disposição e montagem do quadro: O DS3800HISA possui uma placa de circuito impresso com um layout cuidadosamente organizado e otimizado para as suas funções pretendidas.Ele é tipicamente projetado com furos de montagem ou slots em posições adequadas ao longo de suas bordasEste mecanismo de montagem garante que a placa permanece firmemente no lugar,mesmo quando sujeitos às vibrações e tensões mecânicas comuns nos ambientes industriaisAs dimensões físicas da placa estão geralmente em conformidade com os tamanhos padrão das placas de controlo industriais, permitindo-lhe encaixar-se perfeitamente no espaço disponível dentro da configuração global do sistema.
• Integração dos componentes: A placa incorpora uma gama diversificada de componentes eletrónicos que trabalham em conjunto para executar as suas funções-chave.que funcionam como unidades centrais de processamento para lidar com tarefas como processamento de sinalHá também vários componentes discretos como resistores, condensadores e diodos,que são utilizados para diversos fins, tais como a fixação dos níveis de tensãoO equipamento pode ser equipado com componentes especializados, como transdutores, optoacopladores,ou relés, em função dos requisitos específicos da sua aplicação.
• Opções de conector e interface: O DS3800HISA está equipado com uma variedade de conectores e interfaces para facilitar a sua integração com outros componentes do sistema.Tem conectores nas bordas ou na superfície que são projetados para aceitar diferentes tipos de sinais de entrada e saídaEstes podem incluir conectores de entrada analógicos para receber sinais de sensores que medem parâmetros como temperatura, pressão ou caudal.Há também conectores de entrada e saída digitais para interfaçar com dispositivos como switchesAlém disso, pode ter interfaces de comunicação em série ou paralelas, que lhe permitem comunicar com outras placas de comando, controladores lógicos programáveis (PLC),ou sistemas de monitorização a longas distâncias ou numa configuração em redeAlguns modelos podem também ter pontos de ensaio estrategicamente colocados no quadro, que permitem aos técnicos e engenheiros o acesso direto a certos sinais elétricos para ensaios, depurações,e fins de resolução de problemas.

Visão geral funcional

• Aquisição e isolamento do sinal: Uma das principais funções do DS3800HISA é a de captar sinais de entrada de vários sensores situados no processo industrial.incluindo sensores analógicos e digitaisA placa fornece isolamento elétrico para os sinais de entrada, o que é crucial em ambientes industriais para evitar ruídos elétricos, interferências,e danos potenciais da transmissão entre diferentes partes do sistemaPor exemplo, ao receber sinais de sensores de temperatura numa turbina a gás ou a vapor,O isolamento garante que quaisquer perturbações elétricas na fiação do sensor ou no ambiente externo não afetem a integridade dos sinais enquanto são processados pelo sistema de controlo.Este isolamento é conseguido através do uso de componentes como optoacopladores, transformadores ou outras técnicas de isolamento, dependendo do projeto específico.
• Condicionamento do sinal: Após a captação dos sinais, o DS3800HISA executa tarefas de condicionamento do sinal.ou amplificando sinais fracos para torná-los adequados para processamento posterior pelos componentes internos da placaPor exemplo, se um sensor de pressão fornece um sinal de tensão de baixo nível na faixa de milivolts,a placa pode usar amplificadores e circuitos de filtragem para aumentar a intensidade do sinal e remover qualquer ruído de alta frequência indesejadoOs sinais digitais também são condicionados conforme necessário,garantir níveis lógicos adequados e integridade do sinal para comunicação e processamento precisos dentro dos circuitos internos da placa.
• Processamento e controlo de dados: O microprocessador ou microcontrolador do DS3800HISA é responsável pelo processamento dos sinais adquiridos e condicionados.Ele pode executar vários algoritmos de controle baseados no firmware programadoNo contexto do controlo de turbinas, por exemplo, pode analisar a temperatura, a pressão, a temperatura, a pressão, a temperatura, a pressão, a pressão, a pressão, a pressão, a pressão, a pressão, a pressão, a pressão, a pressão, etc.e outros sinais relevantes para determinar as medidas de controlo adequadas para componentes como os sistemas de injecção de combustível, mecanismos de admissão de ar ou actuadores de válvulas.Isto pode envolver o ajuste da taxa de fluxo de combustível com base nas condições de temperatura e pressão dentro da turbina para otimizar a eficiência da combustão e a potênciaO microprocessador também gere a comunicação com outros componentes do sistema,Envio de dados para uma unidade de controlo central ou recepção de comandos e parâmetros de configuração de sistemas externos.
• Firmware e programabilidade: A placa é programável, normalmente com módulos de memória como EPROM (Erasable Programmable Read-Only Memory) ou memória Flash que pode armazenar o firmware.Os engenheiros podem escrever e atualizar o firmware para personalizar o comportamento do DS3800HISA de acordo com os requisitos específicos da aplicaçãoEsta programabilidade permite a implementação de estratégias de controlo únicas, adaptação a diferentes tipos e faixas de sensores,e a capacidade de incorporar melhorias ou alterações na lógica de controlo ao longo do tempoPor exemplo, se um novo tipo de sensor com características de sinal diferentes for introduzido num sistema de monitorização de turbinas,o firmware pode ser modificado para lidar e processar adequadamente os sinais desse sensor.

Papel nos sistemas industriais

• Controle de turbinas de gás e vapor: Nos sistemas de controlo de turbinas a gás e a vapor, o DS3800HISA desempenha um papel vital na operação global.Funciona como interface entre os numerosos sensores distribuídos por toda a turbina e o sistema de controlo principalAo adquirir, isolar e condicionar com precisão os sinais relacionados com parâmetros da turbina, tais como temperatura, pressão, velocidade de rotação e vibração,Fornece ao sistema de controlo dados fiáveis para tomar decisões críticasEstas decisões podem incluir o ajuste do abastecimento de combustível, a regulação do fluxo de ar e a aplicação de medidas de segurança para proteger a turbina de condições anormais.Se um sensor de vibração detectar vibrações excessivas que possam indicar um problema mecânico no eixo da turbina, o DS3800HISA processa o sinal e transmite-o para o sistema de controlo, que pode então tomar as medidas adequadas, tais como reduzir a carga da turbina ou desligá-la para evitar novos danos.
• Automatização industrial: Além do controlo de turbinas, o DS3800HISA é também aplicável numa ampla gama de cenários de automação industrial.Pode receber sinais de sensores que monitorizam diferentes aspectos do processo de produçãoPor exemplo, numa linha de montagem automotiva, pode lidar com sinais de sensores que detectam a presença ou ausência de peças, a posição dos braços robóticos ou a pressão nos sistemas hidráulicos.Ao fornecer sinais isolados e condicionados ao sistema de controlo de automação, contribui para garantir o funcionamento suave e preciso do processo de produção, permitindo um controlo preciso das máquinas, garantia da qualidade e gestão eficiente do fluxo de trabalho.

Considerações ambientais e operacionais

• Tolerância à temperatura e à umidade: O DS3800HISA foi concebido para funcionar em condições ambientais específicas, podendo normalmente funcionar de forma fiável numa determinada gama de temperaturas, que pode variar de -20°C a +60°C ou similar,Dependendo do projecto específicoA sua grande tolerância à temperatura permite-lhe ser utilizado em diversos ambientes industriais, desde locais de produção de energia a céu frio até instalações de fabrico a quente.pode geralmente suportar um intervalo de umidade relativa de cerca de 5% a 95% (não condensante), assegurando que a umidade no ar não cause curto-circuitos eléctricos ou corrosão dos componentes internos.
• Compatibilidade eletromagnética (EMC): Para funcionar eficazmente em ambientes industriais eletricamente barulhentos, o DS3800HISA tem boas propriedades de compatibilidade eletromagnética.É projetado para resistir às interferências eletromagnéticas de outros equipamentos eléctricos presentes nas proximidades.Ao mesmo tempo, minimiza as suas próprias emissões eletromagnéticas para evitar interferências com outros componentes do sistema.Isto é conseguido através de medidas como a protecção adequada dos componentes, o design cuidadoso dos circuitos e a utilização de componentes com boas características EMC,assegurar que a placa pode manter a integridade do sinal e a comunicação fiável na presença de campos eletromagnéticos externos.

Características:DS3800HISA

• Isolamento elétrico robusto: Ele fornece isolamento elétrico de alta qualidade para sinais de entrada e saída.e circuitos de terra de propagação entre diferentes partes do sistemaPor exemplo, num ambiente de turbinas a gás ou a vapor, onde existem numerosos componentes elétricos e potenciais fontes de interferência,A DS3800HISA garante que os sinais dos sensores permaneçam limpos e livres de perturbações elétricas externasIsto ajuda a manter a precisão e a integridade dos dados enviados para o sistema de controlo, permitindo um controlo preciso e um funcionamento fiável da turbina ou de outros processos industriais.
• Proteção contra sobrevoltagem e sobrecorrente: A placa é equipada com mecanismos de protecção incorporados para proteger contra condições de sobrevoltagem e sobrecorrente.ou resistores limitadores de correnteEm caso de picos bruscos de tensão ou fluxos de corrente excessivos, que possam ocorrer devido a falhas elétricas, raios ou condições de funcionamento anormais no ambiente industrial,Estas características de protecção entram em acção para evitar danos aos componentes electrónicos sensíveis no quadroIsto aumenta a fiabilidade e a longevidade do DS3800HISA.

• Capacidades de condicionamento do sinal

• Condicionamento de sinal analógico: Para sinais de entrada analógicos, o DS3800HISA oferece funções de condicionamento de sinal abrangentes.Pode ajustar os níveis de tensão dos sinais de entrada para corresponder aos requisitos dos componentes a jusante no sistema de controloPor exemplo, se um sensor de temperatura fornecer um sinal de tensão fraca na faixa de milivolts, a placa pode amplificá-lo para um nível mais adequado, como alguns volts,para processamento preciso pelo microprocessador ou outros módulos de controloTambém filtra o ruído elétrico e as interferências que são comuns em ambientes industriais.usando componentes como condensadores e resistores em circuitos de filtragem para suavizar os sinais e remover o ruído de alta frequênciaIsto garante que os sinais analógicos condicionados representem com precisão os parâmetros físicos a medir.
• Gestão de sinal digital: Quando se trata de sinais digitais, a placa garante uma conversão de nível lógico adequada e integridade do sinal.Ele pode receber sinais digitais com diferentes níveis de tensão e convertê-los para os níveis lógicos adequados compatíveis com os circuitos internos do sistema de controleIsto ajuda na comunicação sem problemas entre diferentes componentes digitais, tais como o microprocessador, dispositivos lógicos programáveis e sensores ou atuadores digitais.Pode executar funções como buffering de sinal e desbloqueio para melhorar a confiabilidade da transmissão de sinal digital, especialmente em situações em que possa haver ruído eléctrico ou vibrações mecânicas que possam causar alterações falsas no sinal.

• Controle e inteligência baseados em microprocessadores

• Microprocessador poderoso: O núcleo do DS3800HISA é um microprocessador que permite o processamento avançado de dados e funções de controlo.O microprocessador é capaz de lidar com múltiplos sinais de entrada simultaneamente e executar algoritmos de controle complexosPode analisar os sinais de sensor de entrada relacionados com vários parâmetros do processo industrial, tais como as condições de funcionamento da turbina ou variáveis do processo de fabrico,e tomar decisões baseadas em lógica programadaPor exemplo, numa aplicação de controlo de turbina, pode calcular a taxa de injecção de combustível ótima ou o ajuste do fluxo de ar com base em sinais de temperatura, pressão e velocidade em tempo real,assegurar uma operação eficiente e segura da turbina.
• Processamento e resposta em tempo real: O microprocessador foi concebido para processar em tempo real, o que significa que pode responder rapidamente a alterações nos sinais de entrada e agir imediatamente.Em ambientes industriais dinâmicos onde as condições podem mudar rapidamente, como durante variações de carga numa central eléctrica ou num processo de fabrico acelerado, a capacidade de processar sinais em tempo real é crucial.Isto permite que o DS3800HISA contribua para o funcionamento suave e eficiente do sistema global, ajustando os parâmetros de controlo rapidamente.

• Programabilidade e personalização

• EPROM ou memória flash: A placa normalmente possui EPROM (Erasable Programmable Read-Only Memory) ou memória Flash, que fornece um alto nível de flexibilidade.permitindo que os engenheiros definam como a placa processa sinais, implementa algoritmos de controle e interage com outros componentes do sistema.Esta programabilidade permite ao DS3800HISA adaptar-se a vários processos industriais e às exigências em evolução ao longo do tempo.Por exemplo, se um novo sensor com características de sinal únicas for adicionado a um sistema de monitorização de turbinas,O firmware na memória pode ser atualizado para garantir o tratamento adequado do sinal e a integração do sensor no esquema de controlo..
• Opções de personalizaçãoA capacidade de programar a memória permite uma ampla gama de personalização. Pode ser usado para adaptar o comportamento da placa às necessidades específicas da aplicação,Por exemplo, a implementação de estratégias de controlo especializadas para diferentes tipos de turbinas ou o ajuste dos parâmetros de condicionamento do sinal com base nos tipos de sensores utilizados numa determinada instalação industrial.Esta flexibilidade torna o DS3800HISA um componente versátil que pode ser otimizado para diversos cenários industriais.

• Opções de conectividade e interface ricas

• Conectores de entrada e saída múltiplos: O DS3800HISA está equipado com uma variedade de conectores para diferentes tipos de sinais de entrada e saída.Tem conectores de entrada analógicos para receber sinais de sensores que medem parâmetros como temperaturaExistem também conectores de entrada e saída digitais para interfaçar com uma ampla gama de dispositivos digitais, incluindo interruptores, sensores digitais e atuadores.pode ter interfaces de comunicação em série ou paralelas, que lhe permitem comunicar com outros painéis de controlo, controladores lógicos programáveis (PLC) ou sistemas de monitorização.A gama diversificada de conectores permite uma integração flexível com outros componentes do sistema de controlo industrial, facilitando o intercâmbio de dados e a coordenação das operações.
• Pontos de teste: Além dos conectores, a presença de pontos de ensaio no quadro é outra característica valiosa.Estes pontos de ensaio permitem aos técnicos e engenheiros o acesso direto a vários sinais elétricos na placaPor exemplo, durante a instalação ou manutenção de um sistema de controle, os engenheiros podem usar equipamentos de teste para medir tensões,correntes, ou verificar as formas de onda do sinal nestes pontos de ensaio para verificar o bom funcionamento da placa e diagnosticar eventuais problemas.

• Resiliência ambiental

• Tolerância à alta temperatura: A placa é concebida para funcionar num intervalo de temperatura relativamente amplo, normalmente de -20°C a +60°C.Esta ampla tolerância à temperatura permite-lhe funcionar de forma fiável em vários ambientes industriais, de locais de produção de energia a frio ao ar livre para áreas de produção quentes ou centrais elétricas onde possa estar exposto ao calor gerado por equipamentos próximos.
• Humidade e resistência EMC: Pode suportar uma ampla gama de níveis de umidade dentro da gama de não condensação típica dos ambientes industriais, geralmente entre 5% e 95%.Isso garante que a umidade no ar não cause curto-circuito elétrico ou corrosão dos componentes internosAlém disso, o DS3800HISA possui boas propriedades de compatibilidade electromagnética (EMC),O que significa que pode resistir a interferências de campos eletromagnéticos externos e também minimizar suas próprias emissões eletromagnéticas para evitar interferências com outros componentes do sistemaIsto permite-lhe manter o processamento de sinal estável e comunicação em ambientes eletricamente barulhentos onde há numerosos motores, geradores,de potência não superior a 50 W.

• Monitoramento visual e auxiliares de diagnóstico

• Luzes indicadoras de estado (se aplicável): Algumas versões do DS3800HISA podem apresentar luzes indicadoras de estado. Estas luzes podem fornecer um feedback visual rápido sobre o estado operacional da placa, como o estado de ligação,atividade de comunicação, ou a presença de uma condição de erro ou de aviso.Os técnicos podem usar esta informação visual para identificar rapidamente se o quadro está funcionando corretamente ou se há quaisquer problemas que exigem uma investigação adicional, facilitando a resolução e manutenção eficientes de problemas.

Parâmetros técnicos:DS3800HISA

• Fornecimento de energia:
  • Voltagem de entrada: A placa normalmente opera dentro de uma faixa específica de tensões de entrada.Embora isto possa variar em função do modelo específico e dos requisitos da aplicaçãoEsta faixa de tensão foi concebida para ser compatível com os sistemas de alimentação normalmente encontrados em ambientes industriais onde é implantada.
  • Consumo de energia: Em condições normais de funcionamento, o consumo de energia do DS3800HISA está geralmente dentro de um certo intervalo. Pode consumir cerca de 5 a 15 watts em média,mas isso pode variar com base em fatores como o número de sinais sendo processados, a carga sobre os componentes ligados e as funções específicas que desempenha.
• Sinais de entrada:
  • Entradas analógicas:
    • Número de canais: Geralmente tem vários canais de entrada analógicos, muitas vezes na faixa de 8 a 16 canais, dependendo do projeto específico.Estes canais são utilizados para receber sinais analógicos de vários sensores no sistema industrial.
    • Faixa de sinal de entradaOs canais de entrada analógicos podem lidar com sinais de tensão dentro de faixas específicas, por exemplo, podem aceitar sinais de tensão de 0 a 5 V CC, 0 a 10 V CC,ou outras faixas personalizadas, consoante a configuração e os tipos de sensores ligadosAlguns modelos também podem suportar sinais de entrada de corrente, tipicamente na faixa de 0 - 20 mA ou 4 - 20 mA.
    • ResoluçãoA resolução destas entradas analógicas é geralmente de 10 a 16 bits.que permitam a representação precisa dos dados dos sensores para processamento posterior no sistema de controlo.
  • Entradas digitais:
    • Número de canais: Há tipicamente vários canais de entrada digital disponíveis, muitas vezes em torno de 8 a 16 canais também.Sensores digitais, ou indicadores de estado.
    • Níveis de lógica de entrada: Os canais de entrada digitais são configurados para aceitar níveis lógicos padrão, muitas vezes seguindo os padrões TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor).Um nível digital elevado pode estar na faixa de 2.4V a 5V e um nível baixo digital de 0V a 0,8V.
• Sinais de saída:
  • Saídas analógicas:
    • Número de canais: Pode ter um número de canais de saída analógicos, geralmente entre 2 e 8 canais.Estes podem gerar sinais de controle analógicos para atuadores ou outros dispositivos que dependem de entrada analógica para operação.
    • Faixa de sinal de saídaOs canais de saída analógicos podem gerar sinais de tensão dentro de faixas específicas semelhantes às entradas, tais como 0 - 5V DC ou 0 - 10V DC.A impedância de saída destes canais é geralmente concebida para corresponder aos requisitos de carga típicos dos sistemas de controlo industrial, assegurando uma transmissão estável e precisa do sinal para os dispositivos ligados.
  • Resultados digitais:
    • Número de canais: Normalmente existem vários canais de saída digital, que podem fornecer sinais binários para controlar componentes como relés, válvulas solenoides ou monitores digitais.O número de canais de saída digital é frequentemente na faixa de 8 a 16.
    • Níveis de lógica de saída: Os canais de saída digital podem fornecer sinais com níveis lógicos semelhantes aos de entrada digital,com um nível digital elevado na faixa de tensão adequada para a condução de dispositivos externos e um nível digital baixo na faixa de baixa tensão padrão.

Especificações de processamento e memória

• Processador:
  • Tipo e velocidade do relógio: A placa incorpora um microprocessador com uma arquitetura específica e velocidade de relógio.Isso determina a rapidez com que o microprocessador pode executar instruções e processar os sinais recebidosPor exemplo, uma velocidade de relógio mais elevada permite uma análise de dados e uma tomada de decisão mais rápidas quando se tratam simultaneamente vários sinais de entrada.
  • Capacidades de processamento: O microprocessador é capaz de realizar várias operações aritméticas, lógicas e de controlo. It can execute complex control algorithms based on the programmed firmware to process the input signals from sensors and generate appropriate output signals for actuators or for communication with other components in the system.
• Memória:
  • EPROM (memória de somente leitura programável apagável) ou memória flash: O DS3800HISA contém módulos de memória, que geralmente são memória EPROM ou Flash, com uma capacidade de armazenamento combinada que normalmente varia de vários kilobytes a alguns megabytes.Esta memória é usada para armazenar firmware, parâmetros de configuração e outros dados críticos de que a placa necessita para funcionar e manter a sua funcionalidade ao longo do tempo.A capacidade de apagar e reprogramar a memória permite personalizar o comportamento da placa e adaptá-la a diferentes processos industriais e exigências em mudança.
  • Memória de acesso aleatório (RAM)A capacidade da RAM pode variar de alguns kilobytes a dezenas de megabytes, dependendo do design.É usado pelo microprocessador para armazenar e manipular dados, como leituras do sensor, resultados de cálculo intermediários e buffers de comunicação enquanto processa informações e executa tarefas.

Parâmetros da interface de comunicação

• Interfaces em série:
  • Taxas de Baud: A placa suporta uma gama de taxas de baud para as suas interfaces de comunicação serial,que são comumente utilizados para a ligação a dispositivos externos a longas distâncias ou para interfaces com equipamentos antigos. Ele pode geralmente lidar com taxas de baud de 9600 bits por segundo (bps) até valores mais altos como 115200 bps ou até mais,Dependendo da configuração específica e dos requisitos dos dispositivos ligados.
  • Protocolos: É compatível com vários protocolos de comunicação serial, como RS232, RS485 ou outros protocolos padrão da indústria, dependendo das necessidades da aplicação.Comunicação ponto a ponto com dispositivos como interfaces de operador locais ou ferramentas de diagnóstico. RS485, por outro lado, permite comunicação multi-drop e pode suportar vários dispositivos conectados no mesmo autocarro,tornando-o adequado para configurações de controlo industrial distribuídas onde vários componentes precisam comunicar entre si e com o DS3800HISA.
• Interfaces paralelas:
  • Largura de transferência de dados: As interfaces paralelas da placa têm uma largura específica de transferência de dados, que pode ser, por exemplo, de 8 bits, 16 bits ou outra configuração adequada.Esta determina a quantidade de dados que podem ser transferidos simultaneamente em um único ciclo de relógio entre o DS3800HISA e outros componentes conectadosUma largura de transferência de dados mais ampla permite taxas de transferência de dados mais rápidas quando grandes quantidades de informações precisam ser trocadas rapidamente,como em cenários de aquisição de dados de alta velocidade ou distribuição de sinais de controlo.
  • Velocidade do relógio: As interfaces paralelas operam a uma certa velocidade de clock, que define a frequência com que os dados podem ser transferidos.Esta velocidade de relógio é geralmente na faixa de MHz e é otimizada para transferência de dados eficiente e confiável dentro do sistema de controle.

Especificações ambientais

• Temperatura de funcionamento: O DS3800HISA foi concebido para funcionar num intervalo de temperatura específico, normalmente de -20°C a +60°C.Esta tolerância à temperatura permite que funcione de forma fiável em vários ambientes industriais, de locais externos relativamente frios a zonas de fabrico quentes ou centrais eléctricas onde pode estar exposto ao calor gerado por equipamentos próximos.
• Humidade: Pode funcionar em ambientes com um intervalo de umidade relativa de cerca de 5% a 95% (sem condensação).Esta tolerância à umidade garante que a umidade no ar não cause curto-circuitos elétricos ou corrosão dos componentes internos, permitindo-lhe trabalhar em zonas com diferentes níveis de umidade devido a processos industriais ou condições ambientais.
• Compatibilidade eletromagnética (EMC): The board meets relevant EMC standards to ensure its proper functioning in the presence of electromagnetic interference from other industrial equipment and to minimize its own electromagnetic emissions that could affect nearby devicesÉ projetado para resistir a campos electromagnéticos gerados por motores, transformadores,e outros componentes elétricos comumente encontrados em ambientes industriais e mantêm a integridade do sinal e a fiabilidade da comunicação.

Dimensões físicas e montagem

• Tamanho da placa: As dimensões físicas do DS3800HISA estão geralmente em conformidade com os tamanhos padrão das placas de controlo industriais. Pode ter um comprimento na gama de 8 a 16 polegadas, uma largura de 6 a 12 polegadas,e uma espessura de 1 - 3 polegadas, em função do desenho e do factor de forma específicos.Essas dimensões são escolhidas para caber em armários ou gabinetes de controlo industriais normais e para permitir a instalação e ligação adequadas com outros componentes.
• Método de montagem: Está concebido para ser montado de forma segura no interior da caixa ou do recinto designados.Ele normalmente apresenta furos de montagem ou slots ao longo de suas bordas para permitir a fixação aos trilhos de montagem ou suportes no armárioO mecanismo de montagem foi concebido para suportar as vibrações e as tensões mecânicas comuns nos ambientes industriais.assegurar que a placa permanece firmemente no lugar durante a operação e manter conexões elétricas estáveis.

Aplicações:DS3800HISA

• Controle de turbinas de gás:
  • Nas centrais elétricas de turbinas a gás, o DS3800HISA desempenha um papel crucial no tratamento de sinais de vários sensores.Ele recebe sinais analógicos de sensores de temperatura colocados em diferentes partes da turbinaAo isolar e condicionar esses sinais, ele representa com precisão as variações de temperatura dentro da turbina.Esta informação é vital para o sistema de controlo para ajustar as taxas de injecção de combustível, mecanismos de arrefecimento e outros parâmetros para manter uma eficiência de combustão óptima e evitar o sobreaquecimento.
  • Os sensores de pressão nas linhas de abastecimento de combustível, canais de entrada de ar e secções do compressor também enviam sinais para o DS3800HISA.A placa processa esses sinais para garantir proporções adequadas ar-combustível e funcionamento estável do compressorAlém disso, os sinais digitais dos interruptores de segurança, sensores de vibração e outros indicadores de estado são geridos pelo DS3800HISA.se um sensor de vibração detectar vibrações excessivas que possam indicar um problema mecânico, como desalinhamento ou desgaste dos componentes, a placa transmite esta informação ao sistema de controlo principal, que pode então tomar as medidas adequadas, como reduzir a carga da turbina ou desligá-la para manutenção.
• Controle da turbina a vapor:
  • Nas centrais elétricas de turbinas a vapor, o DS3800HISA é utilizado para processar sinais relacionados com as condições de vapor.e condensador comunicam com a placaIsola e condiciona estes sinais para fornecer dados precisos sobre temperatura do vapor, pressão e taxa de fluxo.O sistema de controlo pode regular a abertura e o fechamento das válvulas de entrada de vapor, controlar a velocidade da turbina e gerir a operação do condensador para otimizar a potência de saída e garantir a operação segura e eficiente da turbina a vapor.
  • Por exemplo, se a pressão do vapor que entra na turbina cair abaixo de um certo nível,o DS3800HISA processa o sinal do sensor de pressão e envia os dados relevantes para o sistema de controloO sistema de controlo pode então ajustar o fluxo de vapor ou tomar outras medidas corretivas para manter o desempenho desejado e evitar problemas como fugas de vapor ou redução da geração de energia.

Fabricação industrial

• Fabricação de automóveis:
  • Nas linhas de produção automotiva, existem numerosos sensores que monitorizam diferentes aspectos do processo de fabricação.O DS3800HISA pode receber sinais analógicos de sensores que medem a pressão em sistemas hidráulicos usados para estampar e formar peças de automóveisAo isolar e condicionar estes sinais, assegura que informações precisas sobre a pressão sejam enviadas para o sistema de controlo,que pode então ajustar a pressão hidráulica conforme necessário para produzir peças de alta qualidade com dimensões consistentes.
  • Os sinais de entrada digitais de sensores de proximidade que detectam a presença ou ausência de componentes na linha de montagem também são processados pelo DS3800HISA.Se um sensor indicar que falta uma peça crítica numa determinada estação de montagem, a placa pode comunicar esta informação ao sistema de controlo global, que pode, em seguida, parar a linha de produção ou desencadear uma alerta para que um operador intervenha,impedir a montagem de produtos defeituosos.
• Processamento químico e petroquímico:
  • Em instalações químicas, sensores que medem parâmetros como taxas de fluxo de fluido, concentrações químicas e níveis do tanque enviam sinais para o DS3800HISA.se se trata de sinais analógicos de medidores de caudal ou de sinais digitais de sensores de nívelNo caso dos sinais de taxa de fluxo, o processamento preciso pelo DS3800HISA permite ao sistema de controlo regular com precisão o fluxo de reagentes nos reatores químicos,assegurar a adequada cinética de reação e qualidade do produtoPara os sensores de nível, o quadro garante que informações precisas sobre a quantidade de substâncias químicas nos tanques de armazenamento sejam transmitidas para o sistema de controlo.permitir o reabastecimento ou a transferência oportunos de materiais para evitar interrupções do processo.
  • Além disso, no processamento petroquímico, onde a segurança é de extrema importância,Os sinais dos sensores de pressão em tubulações e sensores de temperatura em colunas de destilação são geridos pelo DS3800HISASe forem detectadas condições anormais de pressão ou temperatura, o quadro envia rapidamente as informações pertinentes ao sistema de controlo.que podem iniciar protocolos de segurança, tais como desligar certas secções da instalação ou ajustar os parâmetros de funcionamento para evitar potenciais explosões ou fugas.

Energia renovável

• Controle de turbina eólica:
  • Nos sistemas de turbinas eólicas, o DS3800HISA pode receber sinais de vários sensores. Por exemplo, os anemômetros que medem a velocidade do vento e os sensores de direção do vento enviam seus sinais para a placa.Isola e condiciona esses sinais para fornecer informações precisas sobre as condições do vento para o sistema de controle da turbina eólicaCom base nestes dados, the control system can adjust the pitch of the turbine blades to optimize the capture of wind energy and control the rotation speed of the turbine to ensure efficient power generation and protect the turbine from excessive loads during high winds.
  • Os sensores de temperatura no gerador e na caixa de velocidades dentro da gássola da turbina eólica também enviam sinais para o DS3800HISA.O conselho ajuda a monitorizar a saúde destes componentes críticosSe a temperatura exceder um certo limite de segurança,a placa pode comunicar com o sistema de controlo para acionar mecanismos de arrefecimento ou ajustar o funcionamento da turbina para evitar o sobreaquecimento e danos potenciais.
• Geração de energia solar:
  • Em usinas de energia solar, especialmente aquelas com grandes conjuntos de painéis fotovoltaicos, o DS3800HISA pode ser usado para lidar com sinais de sensores que monitoram o desempenho dos painéis.Os sensores de temperatura nos painéis solares enviam sinais analógicos para a placaEsta informação é crucial, uma vez que a eficiência dos painéis solares pode ser afectada por variações de temperatura.Os sinais processados são então enviados para o sistema de controlo, que pode utilizar estes dados para otimizar o funcionamento dos painéis, como ajustar o ângulo de inclinação ou implementar estratégias de arrefecimento em alguns casos para maximizar a potência.
  • Além disso, sensores de corrente e tensão nos circuitos elétricos ligados aos painéis solares enviam sinais para o DS3800HISA.A placa ajuda a monitorar a geração de energia e detectar quaisquer problemas potenciais como curto-circuito ou painéis de baixo desempenhoO sistema de controlo pode então tomar as medidas adequadas, tais como o isolamento de painéis defeituosos ou o ajuste da configuração de ligação para manter a eficiência global da central solar.

Sistemas de gestão de edifícios e HVAC

• Edifícios comerciais:
  • Em grandes edifícios de escritórios, shoppings e hotéis, o DS3800HISA é usado para gerenciar sinais de vários sensores relacionados ao ambiente e aos sistemas do edifício.Os sensores de temperatura em diferentes zonas do edifício enviam sinais analógicos para a placaOs sinais processados são então enviados para o sistema de controlo HVAC (aquecimento, ventilação e ar condicionado),permitindo-lhe ajustar as configurações de temperatura em cada zona para manter um ambiente confortável para os ocupantes, ao mesmo tempo que otimiza o consumo de energia.
  • Os sensores de humidade, os sensores de ocupação e os sensores de qualidade do ar também enviam sinais para o DS3800HISA.A placa processa o sinal e o retransmite para o sistema HVACOs sinais dos sensores de ocupação são utilizados para controlar a iluminação e o funcionamento do HVAC em diferentes áreas, com base em se estão ou não ocupadas,Redução do desperdício de energia.

Transportes

• Sistemas ferroviários:
  • Nas locomotivas ferroviárias e no material circulante, o DS3800HISA pode receber sinais de sensores que monitorizam diferentes aspectos do funcionamento do comboio.Sistemas de travagemO sistema isola e condiciona esses sinais para fornecer informações precisas sobre a temperatura ao sistema de controlo do comboio.Isto ajuda a monitorizar a saúde destes componentes e a desencadear alertas de manutenção se as temperaturas excederem os limites normais.
  • Os sensores de velocidade instalados nas rodas e nos contadores de eixos enviam sinais digitais que são processados pelo DS3800HISA.,que utiliza as informações para controlar a velocidade, sinalizar e assegurar a operação segura da rede ferroviária.O sistema de controlo pode aplicar automaticamente os travões ou ajustar a potência dos motores para manter uma velocidade segura..
• Aplicações marítimas:
  • Em navios e plataformas offshore, o DS3800HISA é utilizado para lidar com sinais de sensores relacionados com máquinas e sistemas do navio.Sensores de temperatura e pressão no motor principal, geradores e sistemas de combustível enviam sinais para a prancha, isola e condiciona esses sinais para fornecer dados precisos para o sistema de controlo do navio,que permitam uma operação e manutenção eficientes da máquinaNo caso dos sistemas de combustível, o tratamento adequado do sinal pelo DS3800HISA ajuda a monitorizar o consumo de combustível, a pressão e as taxas de fluxo,assegurar um desempenho óptimo do motor e evitar fugas de combustível ou outros problemas.
  • Além disso, sensores para monitorar a posição do navio, como sensores GPS e giroscópios, enviam sinais que podem ser gerenciados pelo DS3800HISA.A placa pode isolar e condicionar esses sinais para fornecer informações de navegação precisas para os sistemas de navegação e controle do navio, assegurando um traçado seguro e preciso do curso e a operação do navio.

Personalização:DS3800HISA

• Personalização do firmware:
  • Customização do algoritmo de controle: Dependendo das características únicas do processo industrial ou dos requisitos específicos do equipamento com o qual está integrado,O firmware do DS3800HISA pode ser personalizado para implementar algoritmos de controle especializadosPor exemplo, numa turbina a gás utilizada para a geração de energia de pico com mudanças rápidas de carga, podem ser desenvolvidos algoritmos personalizados para otimizar o processamento de sinais de entrada relacionados com o fluxo de combustível,entrada de arEstes algoritmos podem ser programados para reagir mais rapidamente e com mais precisão às alterações nas condições de funcionamento, garantindo ajustes suaves e eficientes da potência de saída.Em uma turbina eólica que opera numa região com padrões de vento altamente variáveis, o firmware pode ser personalizado para lidar com as necessidades específicas de processamento de sinal para otimizar o controle do passo da lâmina com base na velocidade do vento e nos dados de direção recebidos dos sensores.
  • Detecção de falhas e personalização de manipulaçãoO firmware pode ser configurado para detectar e responder a falhas específicas de forma personalizada.Num processo de fabrico industrial em que se sabe que um determinado tipo de sensor apresenta problemas de sinal intermitente devido a vibrações mecânicas, o firmware pode ser programado para implementar rotinas específicas de tratamento de erros.Pode aplicar uma filtragem de sinal ou uma lógica de validação adicionais à entrada desse sensor para melhorar a precisão da detecção de falhas e prevenir falsos alarmes.Em um sistema de turbinas a vapor em que certos componentes críticos são mais sensíveis às flutuações de temperatura,o firmware pode ser personalizado para monitorar de perto os sinais de temperatura e desencadear desligamento imediato ou ações corretivas quando condições de temperatura anormais são detectadas.
  • Customização de protocolo de comunicação: Para se integrar com diversos sistemas industriais existentes que podem usar protocolos de comunicação diferentes, o firmware do DS3800HISA pode ser atualizado para suportar protocolos adicionais ou especializados.Se uma usina de energia tem equipamentos herdados que se comunicam através de um protocolo serial mais antigo como RS232 com configurações personalizadas específicasEm uma configuração industrial moderna que visa a integração com plataformas de monitorização baseadas na nuvem ou com a Indústria 4.0 tecnologias, o firmware pode ser melhorado para trabalhar com protocolos como MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) para monitoramento remoto eficiente, análise de dados,e controlo de sistemas externos.
  • Processamento de dados e personalização de análises: O firmware pode ser personalizado para executar tarefas específicas de processamento e análise de dados relevantes para a aplicação.Em uma planta de processamento químico, onde a otimização do uso do reagente e da qualidade do produto é crucial, o firmware pode ser programado para analisar sinais de entrada de medidores de caudal, sensores de temperatura e sensores de concentração em tempo real.como o rendimento da reação com base nos dados processados, e fornecer insights para que os operadores tomem decisões informadas sobre o ajuste dos parâmetros do processo.o firmware pode ser personalizado para analisar padrões de ocupação com base em sinais de sensores de ocupação ao longo do tempo, permitindo um controlo mais inteligente dos sistemas de iluminação e HVAC para reduzir ainda mais o consumo de energia.

Personalização de hardware

• Configuração de entrada/saída (I/O):
  • Adaptação de entrada analógica: Dependendo dos tipos de sensores utilizados numa aplicação particular, os canais de entrada analógicos do DS3800HISA podem ser personalizados.Se um sensor de temperatura especializado com um intervalo de saída de tensão não padrão for instalado numa turbina a gás para medir as temperaturas das lâminas com mais precisão, circuitos de condicionamento de sinal adicionais como resistores personalizados, amplificadores ou divisores de tensão podem ser adicionados à placa.Essas adaptações garantem que os sinais únicos do sensor sejam devidamente adquiridos e processados pela placaDe forma semelhante, numa central solar com sensores de irradiação concebidos sob medida e com características de saída específicas, a energia solar é utilizada para a produção de energia solar.As entradas analógicas podem ser configuradas para lidar com os sinais de tensão ou corrente correspondentes com precisão.
  • Personalização de entrada/saída digital: Os canais de entrada e saída digitais podem ser adaptados para interagir com dispositivos digitais específicos do sistema.Se a aplicação exigir a ligação a sensores ou atuadores digitais personalizados com níveis de tensão ou requisitos lógicos únicos, podem ser incorporados alteradores de nível adicionais ou circuitos de amortecimento.num sistema ferroviário com sistemas de bloqueio de segurança especializados que utilizam componentes digitais com características elétricas específicas para melhorar a fiabilidade, os canais digitais de E/S do DS3800HISA podem ser modificados para assegurar uma comunicação adequada com estes componentes.Em aplicações marítimas em que determinados sistemas de controlo num navio possuem uma lógica digital não-padrão para acionar válvulas ou bombas, a E/S digital pode ser personalizada em conformidade.
  • Personalização de entrada de energia: Em ambientes industriais com configurações de alimentação não-padrão, a entrada de energia do DS3800HISA pode ser adaptada.Se uma instalação tiver uma fonte de energia com uma tensão ou corrente de classificação diferente das opções típicas de alimentação, a placa geralmente aceita, podem ser adicionados módulos de condicionamento de potência como conversores DC-DC ou reguladores de tensão para garantir que a placa receba potência estável e adequada.Em instalações de produção de energia offshore com sistemas complexos de alimentação sujeitos a flutuações de tensão e distorções harmônicas, soluções de entrada de energia personalizadas podem ser implementadas para proteger o DS3800HISA de surtos de energia e garantir seu funcionamento confiável.
• Módulos e expansões de complementos:
  • Módulos de monitorização reforçados: Para melhorar as capacidades de diagnóstico e monitorização do DS3800HISA, podem ser adicionados módulos de sensores adicionais.Sensores adicionais, como sensores de altura da ponta da lâmina, que medem a distância entre as pontas das lâminas da turbina e o invólucro, podem ser integrados.Estes dados adicionais do sensor podem então ser processados pela placa e utilizados para um monitoramento mais abrangente da condição e alerta precoce de possíveis problemas relacionados com a lâmina. em turbinas eólicas, sensores para detectar sinais precoces de desgaste da caixa de velocidades, tais como sensores de vibração de maior precisão ou sensores de detritos de óleo,Pode ser adicionado para fornecer mais informações para manutenção preventiva e para otimizar a vida útil da turbina.
  • Módulos de expansão da comunicaçãoSe o sistema industrial tiver uma infra-estrutura de comunicação antiga ou especializada com a qual o DS3800HISA precisa interagir, podem ser adicionados módulos de expansão de comunicação personalizados. This could involve integrating modules to support older serial communication protocols that are still in use in some facilities or adding wireless communication capabilities for remote monitoring in hard-to-reach areas of the plant or for integration with mobile maintenance teamsEm uma instalação distribuída de energia renovável espalhada por uma grande área, wireless communication modules can be added to the DS3800HISA to allow operators to remotely monitor the status of different turbines or solar panels and communicate with the boards from a central control room or while on-site inspections.

Personalização com base em requisitos ambientais

• Customização do recinto e da proteção:
  • Adaptação ao ambiente hostil: Em ambientes industriais particularmente agressivos, tais como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos,A caixa física do DS3800HISA pode ser personalizada. Podem ser adicionados revestimentos especiais, juntas e vedações para melhorar a proteção contra a corrosão, a entrada de poeira e a umidade.o gabinete pode ser concebido com características à prova de poeira e filtros de ar aprimorados para manter os componentes internos do quadro limpos- numa instalação de processamento de produtos químicos onde exista risco de salpicos e vapores químicos,O gabinete pode ser feito de materiais resistentes à corrosão química e selado para evitar que quaisquer substâncias nocivas cheguem aos componentes internos do quadro de controlo..
  • Personalização de gestão térmica: Dependendo das condições de temperatura ambiente do ambiente industrial, podem ser incorporadas soluções de gestão térmica personalizadas.Em instalações situadas num clima quente onde a placa de controlo pode estar exposta a altas temperaturas durante períodos prolongados, dissipadores de calor adicionais, ventiladores de arrefecimento ou mesmo sistemas de arrefecimento a líquido (se aplicável) podem ser integrados no gabinete para manter o dispositivo dentro da sua faixa de temperatura de funcionamento ideal.Em uma central de energia de clima frio, elementos de aquecimento ou isolamento podem ser adicionados para garantir que o DS3800HISA comece e funcione de forma fiável mesmo em temperaturas de congelamento.

Personalização para normas e regulamentos específicos do setor

• Personalização da conformidade:
  • Requisitos aplicáveis às centrais nucleares: Nas centrais nucleares, que têm normas de segurança e regulamentares extremamente rigorosas, o DS3800HISA pode ser personalizado para satisfazer estas exigências específicas.Isto pode envolver o uso de materiais e componentes resistentes à radiação, submetidos a processos de ensaio e certificação especializados para garantir a fiabilidade em condições nucleares,e implementação de recursos redundantes ou de segurança para cumprir os elevados requisitos de segurança da indústria- num navio naval a propulsão nuclear ou numa instalação de produção de energia nuclear, por exemplo, the control board would need to meet stringent safety and performance standards to ensure the safe operation of the systems that rely on the DS3800HISA for input signal processing and control in turbine or other relevant applications.
  • Normas aeroespaciais e de aviação: Nas aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, à compatibilidade eletromagnética (CME) e à fiabilidade devido à natureza crítica das operações de aeronaves.O DS3800HISA pode ser personalizado para satisfazer estes requisitosPor exemplo, pode ser necessário modificá-lo para ter melhores características de isolamento de vibração e melhor proteção contra interferências eletromagnéticas para garantir uma operação fiável durante o voo.Em uma unidade de energia auxiliar de aeronave (APU) que utiliza uma turbina para geração de energia e requer processamento de sinal de entrada para os seus sistemas de controlo, o conselho teria de cumprir normas de qualidade e desempenho da aviação rigorosas para garantir a segurança e eficiência da APU e dos sistemas associados.

Apoio e Serviços:DS3800HISA

A nossa equipa de especialistas técnicos dedica-se a fornecer suporte e serviços de primeira linha para o nosso Outro produto.incluindo:

• Documentação em linha e guias de utilização
• Suporte por e-mail e telefone
• Suporte de bate-papo ao vivo durante o horário comercial
• Sessões de suporte remoto com a nossa equipa

Além dos nossos recursos de apoio, também oferecemos uma gama de serviços para ajudá-lo a tirar o máximo proveito do seu Outro produto:

• Assistência à instalação e à instalação
• Serviços de personalização e configuração
• Serviços de formação e educação
• Melhorias e manutenção de produtos

Nosso objetivo é garantir que você tenha uma experiência perfeita com o nosso outro produto e que quaisquer problemas sejam resolvidos de forma rápida e eficiente.Não hesite em contactar a nossa equipa de apoio se precisar de assistência..
