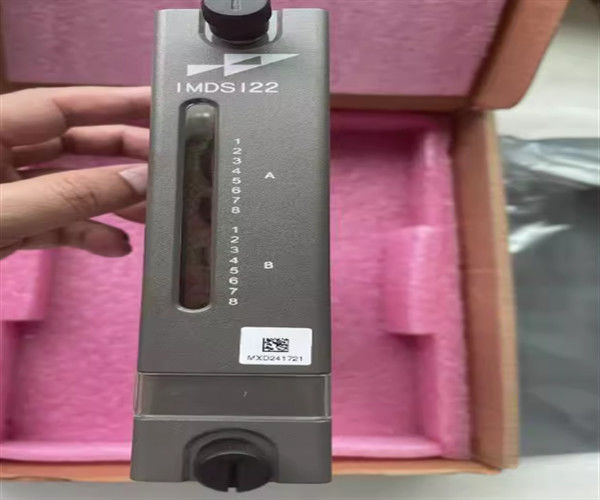

IMDSI22. Bailey. Módulo de entrada digital 24-125VDC/VAC.

IMDSI22. Bailey. Módulo de entrada digital 24-125VDC/VAC.

Descrição do IMDSI22

O módulo Digital Slave Input (IMDSI02) é uma interface utilizada para trazer dezesseis sinais de campo de processo separados para o Sistema de Gestão de Processos Infi 90.Estas entradas digitais são utilizadas pelos módulos mestres para monitorizar e controlar um processo.
Esta instrução explica as características, especificações e funcionamento do módulo escravo.e explica indicadores de estado que ajudam no teste e diagnóstico do sistema.
O engenheiro ou técnico do sistema que utiliza o IMDSI02 deve ler e compreender esta instrução antes de instalar e operar o módulo escravo.A compreensão completa do sistema Infi 90 é benéfica para o utilizador..

O módulo Digital Slave Input (IMDSI02) traz dezesseis sinais digitais separados para o sistema Infi 90 para processamento e monitorização.Interface as entradas do campo de processo com o Sistema de Gestão de Processos Infi 90. Um fechamento de contato, interruptor ou solenoide é um exemplo de um dispositivo que fornece um sinal digital.
Este manual explica a finalidade, funcionamento e manutenção do módulo de entrada de escravos digitais (DSI).A Figura 1-1 ilustra os níveis de comunicação Infi 90 e a posição do módulo DSI dentro destes níveis..

O DSI consiste em uma única placa de circuito impresso que ocupa um slot em uma unidade de montagem de módulos (MMU).Doze entradas estão isoladas umas das outras.Os dois pares restantes partilham linhas de entrada positivas comuns.Dezesseis indicadores de estado LED do painel frontal (grupo A e grupo B) mostram o estado de entrada.
O módulo escravo possui três conectores de borda de cartão para sinais externos e energia (P1, P2 e P3).P2 conecta o módulo ao autocarro de expansão escravo para comunicar com um módulo mestre (ver quadro 5-2)Os sinais digitais são inseridos através do conector P3 utilizando um cabo ligado a uma unidade de terminação (TU) ou a um módulo de terminação (TM) (ver quadro 5-3).
Os blocos terminais (pontos de ligação físicos) para a fiação de campo estão no TU/TM.

Perguntas frequentes:

P: Qual é a marca do produto?

R: A marca do produto é ABB.

P: Qual é o número de modelo do produto?

A: O número de modelo do produto é:P-HC-BRC-10000000.

P: Onde é fabricado o produto?

A: O produto é fabricado em FI.

Q: Quais são as condições de pagamento disponíveis?

R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.

P: Qual é o prazo de entrega do produto?

R: O prazo de entrega do produto é de 3 a 5 dias.
