General Electric DS3800HMAC painel de interface auxiliar para industrial

Descrição do produto: DS3800HMAC

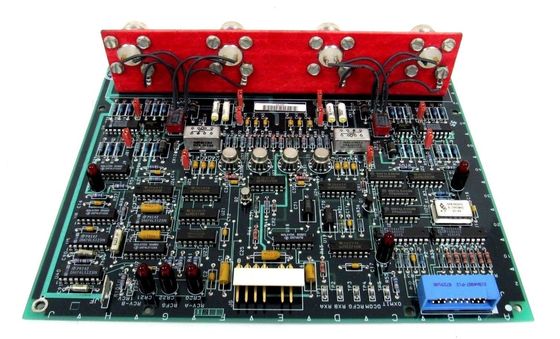

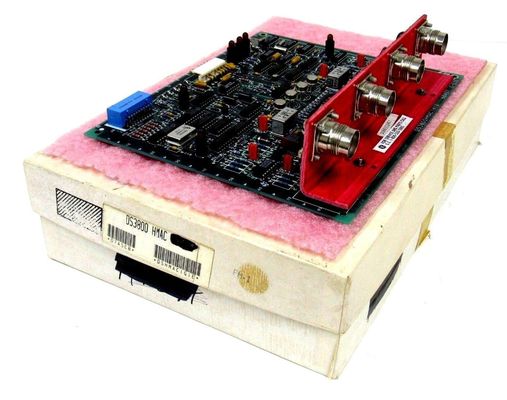

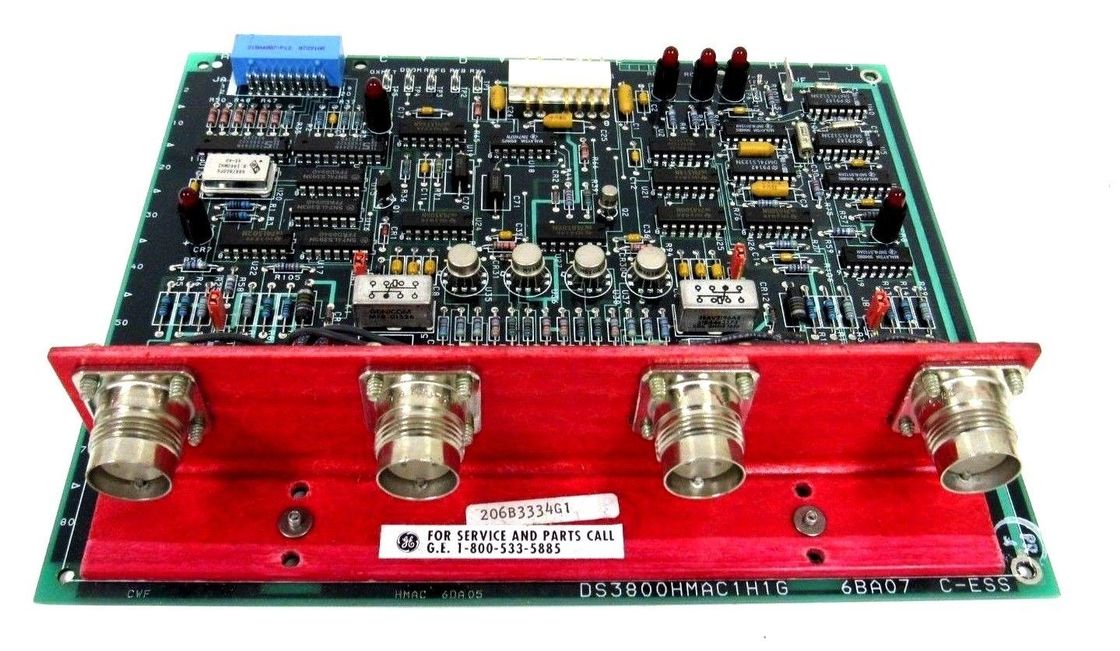

• Layout e aparência do quadro: O DS3800HMAC é uma placa de circuito impresso com formato retangular. Seu projeto físico foi cuidadosamente elaborado para se adequar à estrutura dos sistemas de controle de turbina Mark IV. A placa é relativamente leve, pesando aproximadamente 0,98 kg, o que facilita o manuseio durante os procedimentos de instalação e manutenção.

• Integração de Componentes: A placa incorpora uma variedade de componentes elétricos que trabalham juntos para permitir acesso à mídia e funções de comunicação. Possui relés, que são chaves eletromecânicas utilizadas para controlar circuitos de alta potência ou alta tensão com base em sinais elétricos de baixa potência. Os transistores também estão presentes, desempenhando um papel fundamental na amplificação e comutação de sinais elétricos nos circuitos da placa.

• Pontos de teste e jumpers: O DS3800HMAC está equipado com vários locais TP (Ponto de Teste). Esses pontos de teste são pontos acessíveis na placa onde os técnicos podem usar equipamentos de teste como multímetros ou osciloscópios para medir sinais elétricos. Eles fornecem um meio de diagnosticar problemas, verificar a integridade do sinal e compreender o funcionamento interno da placa. Por exemplo, se houver suspeita de problema com um caminho de sinal específico, os técnicos podem usar os pontos de teste para verificar os níveis de tensão ou formas de onda do sinal em locais específicos do circuito.

Capacidades Funcionais

• Acesso e comunicação à mídia: Basicamente, o DS3800HMAC foi projetado para gerenciar o acesso à mídia e facilitar a comunicação dentro do sistema de controle da turbina Mark IV. Desempenha um papel vital ao permitir que diferentes componentes do sistema troquem dados e coordenem as suas operações. Isso envolve lidar com a transmissão e recepção de sinais entre diversas placas, controladores, sensores e atuadores que fazem parte da infraestrutura de controle da turbina.

• Condicionamento e Processamento de Sinais: Além de suas funções de comunicação, o DS3800HMAC também participa do condicionamento e processamento de sinais. Ele recebe vários tipos de sinais de entrada, que podem incluir sinais analógicos e digitais de diferentes fontes do sistema. Para sinais analógicos, ele pode realizar tarefas como amplificação, filtragem e conversão analógico-digital para torná-los adequados para processamento e comunicação adicionais. Os sinais digitais, por outro lado, podem passar por conversão de nível lógico, buffer ou verificação de erros para garantir sua integridade e compatibilidade com outros componentes digitais do sistema.
• Controle e Coordenação: A placa é parte integrante do mecanismo de controle geral da turbina. Com base nos sinais que recebe e processa, pode gerar sinais de saída para controlar atuadores que são cruciais para o funcionamento da turbina. Por exemplo, ele pode enviar sinais para abrir ou fechar válvulas de combustível, ajustar a posição das válvulas de entrada de vapor em uma turbina a vapor ou controlar a velocidade de rotação da turbina. Ao coordenar essas ações com as informações recebidas dos sensores, ajuda a manter o desempenho, a eficiência e a segurança ideais da turbina.

Papel em Sistemas Industriais

• Geração de energia: No contexto da geração de energia, principalmente em usinas equipadas com turbinas a gás ou a vapor, o DS3800HMAC é um elemento chave no sistema de controle da turbina. Ele permite a comunicação contínua entre os sensores de monitoramento da turbina e a lógica de controle que determina como a turbina opera. Por exemplo, em uma usina de turbina a gás, ele garante que os sinais dos sensores de temperatura na câmara de combustão, dos sensores de pressão nas linhas de fornecimento de combustível e dos sensores de velocidade no eixo da turbina sejam comunicados com precisão à unidade de controle. Isto permite ajustes precisos na injeção de combustível, admissão de ar e outros parâmetros para otimizar a geração de energia, mantendo a turbina dentro de limites operacionais seguros.

• Integração de Automação Industrial: Além de seu papel direto no controle de turbinas, o DS3800HMAC também contribui para a integração das operações de turbinas com sistemas mais amplos de automação industrial. Em plantas industriais onde as turbinas fazem parte de um processo de produção maior, como em sistemas combinados de calor e energia (CHP) ou em fábricas onde as turbinas acionam outros processos mecânicos, a placa pode se comunicar com outros sistemas de controle, como controladores lógicos programáveis ​​(PLCs), sistemas de controle distribuído (DCS) ou sistemas de gerenciamento predial (BMS).

Considerações Ambientais e Operacionais

• Tolerância à temperatura e umidade: O DS3800HMAC foi projetado para operar em condições ambientais específicas. Normalmente, ele pode funcionar de forma confiável em uma faixa de temperatura comum em ambientes industriais, geralmente de -20°C a +60°C. Essa ampla tolerância à temperatura permite que ele seja implantado em vários locais, desde ambientes externos frios, como aqueles em locais de geração de energia durante o inverno, até áreas internas de fabricação ou salas de equipamentos quentes e úmidas. Em relação à umidade, ele suporta uma faixa de umidade relativa típica de áreas industriais, normalmente dentro da faixa sem condensação (em torno de 5% a 95%), garantindo que a umidade do ar não provoque curtos-circuitos elétricos ou danos aos componentes internos.
• Compatibilidade Eletromagnética (EMC): Para operar de forma eficaz em ambientes industriais eletricamente ruidosos, onde existem vários motores, geradores e outros equipamentos elétricos que geram campos eletromagnéticos, o DS3800HMAC possui boas propriedades de compatibilidade eletromagnética. Ele foi projetado para suportar interferências eletromagnéticas externas e também minimizar suas próprias emissões eletromagnéticas para evitar interferências com outros componentes do sistema. Isto é conseguido através de um projeto de circuito cuidadoso, do uso de componentes com boas características EMC e de blindagem adequada quando necessário, permitindo que a placa mantenha a integridade do sinal e uma comunicação confiável na presença de distúrbios eletromagnéticos.

Características: DS3800HMAC

• Suporte a protocolo: O DS3800HMAC foi projetado para suportar protocolos de comunicação específicos relevantes para o sistema Mark IV. Isso permite que ele se comunique de forma eficaz com outros componentes da infraestrutura de controle da turbina, como controladores, sensores e atuadores. Garante a troca e coordenação contínua de dados entre as diferentes partes do sistema, permitindo o bom funcionamento da turbina. Por exemplo, ele pode suportar protocolos otimizados para comunicação em tempo real de dados críticos de sensores (como leituras de temperatura, pressão e vibração) e comandos de controle para atuadores no ambiente da turbina.
• Vários tipos de conectores: Possui uma variedade de conectores, incluindo conectores de pino em ângulo reto, conectores de soquete em ângulo reto e conectores de cabo em ângulo reto. Esses diferentes tipos de conectores proporcionam flexibilidade na conexão com outros dispositivos e componentes do sistema. Eles são projetados para garantir conexões elétricas confiáveis ​​e estão estrategicamente posicionados na placa para facilitar a integração com componentes adjacentes. Por exemplo, o design em ângulo reto dos conectores permite o uso eficiente do espaço dentro do gabinete de controle e permite que a placa seja montada de forma a minimizar a confusão de cabos e a interferência.
• Transferência de dados em alta velocidade: A placa é capaz de facilitar a transferência de dados em alta velocidade, o que é crucial para retransmitir rapidamente informações entre diferentes partes do sistema de controle da turbina. Isto permite o monitoramento e controle em tempo real da operação da turbina. Por exemplo, ele pode transmitir rapidamente dados do sensor de vários pontos da turbina para a unidade de controle central, permitindo que decisões rápidas sejam tomadas em relação a ajustes em parâmetros como injeção de combustível, fluxo de vapor ou velocidade da turbina. Esta capacidade de transferência de alta velocidade ajuda a manter a eficiência e a segurança da turbina, garantindo que o sistema de controle possa responder prontamente às mudanças nas condições operacionais.

• Tratamento e condicionamento de sinais

• Compatibilidade de sinais analógicos e digitais: O DS3800HMAC pode lidar com sinais analógicos e digitais com facilidade. Ele tem a capacidade de receber uma ampla gama de sinais analógicos de sensores, como sensores de temperatura (fornecendo sinais de tensão proporcionais à temperatura), sensores de pressão (com sinais de tensão ou corrente relacionados aos níveis de pressão) e sensores de vibração (gerando sinais baseados em vibração amplitudes). Para esses sinais analógicos, a placa pode realizar tarefas essenciais de condicionamento, como amplificação, filtragem para remover ruído elétrico e conversão analógico-digital para torná-los adequados para processamento digital e comunicação dentro do sistema.
•
  Ao mesmo tempo, pode gerenciar sinais digitais de diversas fontes, incluindo interruptores, sensores digitais e indicadores de status. Ele garante a conversão adequada do nível lógico e a integridade do sinal para integração perfeita com outros componentes digitais no sistema de controle. Essa dupla compatibilidade o torna um componente versátil para interface com diversos sensores e atuadores comumente encontrados em sistemas de controle de turbinas.
• Circuitos de Condicionamento de Sinais: A placa incorpora circuitos de condicionamento de sinal integrados. Esses circuitos são projetados para otimizar a qualidade dos sinais de entrada antes do processamento posterior. Por exemplo, os circuitos de amplificação podem aumentar os sinais fracos do sensor para níveis que podem ser detectados e processados ​​com precisão pelos componentes internos da placa. Os circuitos de filtragem podem eliminar ruídos e interferências indesejados que poderiam afetar a precisão do sinal e levar a decisões incorretas no sistema de controle. Este condicionamento de sinal ajuda a melhorar a confiabilidade geral e a precisão dos dados usados ​​para controle e monitoramento da turbina.

• Recursos de monitoramento e diagnóstico visual

• Luzes indicadoras LED: O DS3800HMAC está equipado com várias luzes indicadoras de LED. Essas luzes servem como dicas visuais valiosas para técnicos e operadores, fornecendo informações imediatas sobre o status de diferentes aspectos da operação da placa. Por exemplo, pode haver LEDs para indicar o status de ligação, links de comunicação ativos, a presença de erros ou avisos (como um erro de comunicação ou um sinal fora do alcance) ou o status de funções ou circuitos específicos dentro da placa. Simplesmente olhando para essas luzes, o pessoal pode avaliar rapidamente a integridade da placa e identificar possíveis problemas sem ter que depender imediatamente de ferramentas de diagnóstico complexas.
• Pontos de Teste (TPs): A presença de vários pontos de teste na placa é outra característica significativa. Esses pontos de teste permitem que os técnicos acessem pontos específicos do circuito usando equipamentos de teste como multímetros ou osciloscópios. Eles podem medir parâmetros elétricos como tensão, corrente ou formas de onda de sinal nesses pontos para diagnosticar problemas, verificar a integridade do sinal ou compreender o comportamento dos circuitos internos da placa. Por exemplo, se houver suspeita de defeito de um sinal de sensor específico, os técnicos podem usar os pontos de teste próximos à entrada desse sinal para verificar suas características e determinar se há um problema com o sensor, o condicionamento de sinal ou outra parte do circuito.

• Opções de configuração e personalização

• Jumpers para configuração: A placa possui vários jumpers que oferecem uma maneira conveniente de configurar vários aspectos de sua funcionalidade. Ao alterar as posições desses jumpers, os usuários podem personalizar configurações como ativar ou desativar determinados recursos, selecionar entre diferentes modos de operação ou ajustar parâmetros relacionados à comunicação ou processamento de sinais. Por exemplo, um jumper pode ser usado para alternar entre diferentes taxas de transmissão para comunicação serial se a placa suportar múltiplas velocidades de comunicação, ou para escolher se deseja usar um sinal de entrada específico para uma função de controle específica. Essa flexibilidade permite fácil adaptação da placa a diferentes requisitos de aplicação e configurações de sistema.
• Adaptabilidade a diferentes aplicações: Graças à sua combinação de recursos configuráveis ​​e à sua capacidade de lidar com vários tipos de sinais e se comunicar com diferentes componentes, o DS3800HMAC pode ser adaptado a uma ampla gama de aplicações no controle de turbinas e em sistemas industriais mais amplos. Seja para uma turbina a gás com requisitos específicos de controle de combustão, uma turbina a vapor com necessidades exclusivas de gerenciamento de fluxo de vapor ou integração com outros processos industriais em uma configuração combinada de calor e energia (CHP), a placa pode ser personalizada para se adequar ao contexto específico.

• Projeto físico e montagem robustos

• Design compacto e robusto: O design físico do DS3800HMAC é otimizado para ser compacto e robusto. Seu formato retangular e construção relativamente leve (pesando aproximadamente 0,98 libras) facilitam o manuseio durante os procedimentos de instalação e manutenção. Apesar de seu peso leve, ele foi construído para suportar tensões mecânicas e vibrações comuns em ambientes industriais. Os componentes da placa são montados com segurança e o layout geral é projetado para minimizar o risco de danos causados ​​por impactos físicos ou vibrações que possam ocorrer durante a operação normal da turbina ou de outro equipamento industrial.
• Fácil instalação e alinhamento: A placa é etiquetada com marcações como ID da placa, códigos alfanuméricos e setas que auxiliam no processo de instalação. Essas marcações fornecem orientação clara para cabeamento, posicionamento e alinhamento dentro do gabinete de controle ou gabinete. Isso torna mais fácil para os técnicos instalarem a placa corretamente e conectá-la a outros componentes do sistema, reduzindo a probabilidade de erros de instalação que podem levar a problemas operacionais.

• Adaptabilidade Ambiental

• Ampla faixa de temperatura: O DS3800HMAC foi projetado para operar em uma faixa de temperatura relativamente ampla, normalmente de -20°C a +60°C. Esta ampla tolerância à temperatura permite-lhe funcionar de forma confiável em vários ambientes industriais, desde locais frios ao ar livre, como aqueles em locais de geração de energia durante o inverno, até áreas quentes de fabricação ou salas de equipamentos onde pode ser exposto ao calor gerado por máquinas próximas. Isso garante que a placa possa manter seu desempenho e capacidade de comunicação independentemente das condições de temperatura ambiente.
• Umidade e compatibilidade eletromagnética (EMC): Ele pode lidar com uma ampla gama de níveis de umidade dentro da faixa de não condensação comum em ambientes industriais, geralmente em torno de 5% a 95%. Esta tolerância à umidade evita que a umidade do ar cause curtos-circuitos elétricos ou corrosão dos componentes internos. Além disso, a placa possui boas propriedades de compatibilidade eletromagnética, o que significa que pode suportar interferências eletromagnéticas externas de outros equipamentos elétricos nas proximidades e também minimizar as suas próprias emissões eletromagnéticas para evitar interferir com outros componentes do sistema. Isso permite que ele opere de forma estável em ambientes eletricamente ruidosos, onde existem vários motores, geradores e outros dispositivos elétricos que geram campos eletromagnéticos.

Parâmetros técnicos:DS3800HMAC

• Fonte de energia
  • Tensão de entrada: A placa normalmente opera dentro de uma faixa específica de tensões de entrada. Normalmente, ele aceita uma entrada de tensão CC e a faixa típica é de cerca de +12V a +30V CC. No entanto, a faixa exata de tensão pode variar dependendo do modelo específico e dos requisitos da aplicação. Esta faixa de tensão foi projetada para ser compatível com os sistemas de fornecimento de energia comumente encontrados em ambientes industriais onde os sistemas de controle de turbinas são implantados.
  • Consumo de energia: Em condições normais de operação, o consumo de energia do DS3800HMAC geralmente fica dentro de uma determinada faixa. Pode consumir aproximadamente 5 a 15 watts em média. Este valor pode variar com base em fatores como o nível de atividade de comunicação, o número de sinais que estão sendo processados ​​e a complexidade das funções que está executando.
• Sinais de entrada
  • Entradas Digitais
    • Número de canais: Normalmente existem vários canais de entrada digital disponíveis, geralmente na faixa de 8 a 16 canais. Esses canais são projetados para receber sinais digitais de diversas fontes, como interruptores, sensores digitais ou indicadores de status dentro do sistema de controle da turbina.
    • Níveis lógicos de entrada: Os canais de entrada digital são configurados para aceitar níveis lógicos padrão, geralmente seguindo os padrões TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Um nível alto digital pode estar na faixa de 2,4 V a 5 V e um nível baixo digital de 0 V a 0,8 V.
  • Entradas Analógicas
    • Número de canais: Geralmente possui vários canais de entrada analógica, geralmente variando de 4 a 8 canais. Esses canais são usados ​​para receber sinais analógicos de sensores como sensores de temperatura, sensores de pressão e sensores de vibração.
    • Faixa do sinal de entrada: Os canais de entrada analógica podem lidar com sinais de tensão dentro de faixas específicas. Por exemplo, eles podem aceitar sinais de tensão de 0 a 5 Vcc, 0 a 10 Vcc ou outras faixas personalizadas, dependendo da configuração e dos tipos de sensores conectados. Alguns modelos também podem suportar sinais de entrada de corrente, normalmente na faixa de 0 a 20 mA ou 4 a 20 mA.
    • Resolução: A resolução dessas entradas analógicas geralmente está na faixa de 10 a 16 bits. Uma resolução mais alta permite medição e diferenciação mais precisas dos níveis do sinal de entrada, permitindo uma representação precisa dos dados do sensor para processamento adicional no sistema de controle.
• Sinais de saída
  • Saídas Digitais
    • Número de canais: Normalmente existem vários canais de saída digital, geralmente na faixa de 8 a 16 canais também. Esses canais podem fornecer sinais binários para controlar componentes como relés, válvulas solenóides ou displays digitais dentro do sistema de controle da turbina.
    • Níveis lógicos de saída: Os canais de saída digital podem fornecer sinais com níveis lógicos semelhantes aos das entradas digitais, com nível alto digital na faixa de tensão apropriada para acionamento de dispositivos externos e nível baixo digital dentro da faixa de baixa tensão padrão.
  • Saídas Analógicas
    • Número de canais: Pode apresentar vários canais de saída analógica, geralmente variando de 2 a 4 canais. Eles podem gerar sinais de controle analógicos para atuadores ou outros dispositivos que dependem de entrada analógica para operação, como válvulas de injeção de combustível ou palhetas de entrada de ar.
    • Faixa do sinal de saída: Os canais de saída analógica podem gerar sinais de tensão dentro de faixas específicas semelhantes às entradas, como 0 - 5 Vcc ou 0 - 10 Vcc. A impedância de saída desses canais geralmente é projetada para atender aos requisitos de carga típicos em sistemas de controle industrial, garantindo uma entrega de sinal estável e precisa aos dispositivos conectados.

Especificações de processamento e memória

• Processador
  • Tipo e velocidade do relógio: A placa incorpora um microprocessador com arquitetura e velocidade de clock específicas. A velocidade do clock normalmente está na faixa de dezenas a centenas de MHz, dependendo do modelo. Isto determina a rapidez com que o microprocessador pode executar instruções e processar os sinais recebidos. Por exemplo, uma velocidade de clock mais alta permite análise de dados e tomada de decisões mais rápidas ao lidar com vários sinais de entrada simultaneamente.
  • Capacidades de processamento: O microprocessador é capaz de realizar várias operações aritméticas, lógicas e de controle. Ele pode executar algoritmos de controle complexos baseados na lógica programada para processar os sinais de entrada dos sensores e gerar sinais de saída apropriados para atuadores ou para comunicação com outros componentes do sistema.
• Memória
  • EPROM (memória somente leitura programável apagável) ou memória Flash: O DS3800HMAC contém módulos de memória, que geralmente são EPROM ou memória Flash, com uma capacidade de armazenamento combinada que normalmente varia de vários kilobytes a alguns megabytes. Esta memória é usada para armazenar firmware, parâmetros de configuração e outros dados críticos que a placa precisa para operar e manter sua funcionalidade ao longo do tempo. A capacidade de apagar e reprogramar a memória permite a personalização do comportamento da placa e a adaptação a diferentes processos industriais e mudanças de requisitos.
  • Memória de acesso aleatório (RAM): Há também uma certa quantidade de RAM integrada para armazenamento temporário de dados durante a operação. A capacidade da RAM pode variar de alguns kilobytes a dezenas de megabytes, dependendo do design. Ele é usado pelo microprocessador para armazenar e manipular dados como leituras de sensores, resultados de cálculos intermediários e buffers de comunicação à medida que processa informações e executa tarefas.

Parâmetros da interface de comunicação

• Interfaces seriais
  • Taxas de transmissão: A placa suporta uma variedade de taxas de transmissão para suas interfaces de comunicação serial, que são comumente usadas para conexão com dispositivos externos em distâncias mais longas ou para interface com equipamentos legados. Normalmente, ele pode lidar com taxas de transmissão de 9.600 bits por segundo (bps) até valores mais altos, como 115.200 bps ou até mais, dependendo da configuração específica e dos requisitos dos dispositivos conectados.
  • Protocolos: É compatível com vários protocolos de comunicação serial, como RS232, RS485 ou outros protocolos padrão da indústria, dependendo das necessidades da aplicação. RS232 é frequentemente usado para comunicação ponto a ponto de curta distância com dispositivos como interfaces de operação locais ou ferramentas de diagnóstico. O RS485, por outro lado, permite a comunicação multidrop e pode suportar vários dispositivos conectados no mesmo barramento, tornando-o adequado para configurações de controle industrial distribuído onde vários componentes precisam se comunicar entre si e com o DS3800HMAC.
• Interfaces Paralelas
  • Largura de transferência de dados: As interfaces paralelas da placa possuem uma largura de transferência de dados específica, que pode ser, por exemplo, 8 bits, 16 bits ou outra configuração adequada. Isto determina a quantidade de dados que podem ser transferidos simultaneamente em um único ciclo de clock entre o DS3800HMAC e outros componentes conectados, normalmente outras placas dentro do mesmo sistema de controle. Uma largura de transferência de dados mais ampla permite taxas de transferência de dados mais rápidas quando grandes quantidades de informações precisam ser trocadas rapidamente, como em cenários de aquisição de dados em alta velocidade ou distribuição de sinais de controle.
  • Velocidade do relógio: As interfaces paralelas operam em uma determinada velocidade de clock, que define a frequência com que os dados podem ser transferidos. Essa velocidade de clock geralmente está na faixa de MHz e é otimizada para transferência de dados eficiente e confiável dentro do sistema de controle.

Especificações Ambientais

• Temperatura operacional: O DS3800HMAC foi projetado para operar dentro de uma faixa de temperatura específica, normalmente de -20°C a +60°C. Esta tolerância à temperatura permite-lhe funcionar de forma fiável em vários ambientes industriais, desde locais exteriores relativamente frios até áreas de produção quentes ou centrais eléctricas onde pode ser exposto ao calor gerado por equipamentos próximos.
• Umidade: Pode operar em ambientes com faixa de umidade relativa em torno de 5% a 95% (sem condensação). Essa tolerância à umidade garante que a umidade do ar não provoque curtos-circuitos elétricos ou corrosão dos componentes internos, possibilitando trabalhar em áreas com diferentes níveis de umidade presentes devido a processos industriais ou condições ambientais.
• Compatibilidade Eletromagnética (EMC): A placa atende aos padrões EMC relevantes para garantir seu funcionamento adequado na presença de interferência eletromagnética de outros equipamentos industriais e para minimizar suas próprias emissões eletromagnéticas que podem afetar dispositivos próximos. Ele foi projetado para suportar campos eletromagnéticos gerados por motores, transformadores e outros componentes elétricos comumente encontrados em ambientes industriais e manter a integridade do sinal e a confiabilidade da comunicação.

Dimensões físicas e montagem

• Tamanho do tabuleiro: As dimensões físicas do DS3800HMAC geralmente estão alinhadas com os tamanhos padrão da placa de controle industrial. Ele pode ter um comprimento na faixa de 8 a 16 polegadas, uma largura de 6 a 12 polegadas e uma espessura de 1 a 3 polegadas, dependendo do design específico e do formato. Essas dimensões são escolhidas para caber em gabinetes ou gabinetes de controle industrial padrão e para permitir instalação e conexão adequadas com outros componentes.
• Método de montagem: Ele foi projetado para ser montado com segurança dentro de seu invólucro ou gabinete designado. Normalmente apresenta furos ou ranhuras de montagem ao longo de suas bordas para permitir a fixação aos trilhos ou suportes de montagem no gabinete. O mecanismo de montagem foi projetado para suportar vibrações e esforços mecânicos comuns em ambientes industriais, garantindo que a placa permaneça firmemente no lugar durante a operação e mantendo conexões elétricas estáveis.

Aplicações: DS3800HMAC

• Controle de turbina a gás:
  • Integração de monitoramento e controle: Em usinas de turbina a gás, o DS3800HMAC desempenha um papel crucial na integração do monitoramento de vários parâmetros com as funções de controle. Ele recebe sinais de uma infinidade de sensores, como sensores de temperatura na câmara de combustão, sensores de pressão nas linhas de abastecimento de combustível e sensores de vibração no eixo da turbina. Esses sinais de sensores são então comunicados através dos recursos de acesso de mídia da placa ao sistema de controle. Com base nesta informação, o sistema de controle pode tomar decisões relativas a ajustes na injeção de combustível, admissão de ar e outros parâmetros para otimizar o desempenho da turbina, manter a eficiência e garantir uma operação segura. Por exemplo, se os sensores de temperatura indicarem que a temperatura de combustão está se aproximando de um nível crítico, o sistema de controle, facilitado pelo DS3800HMAC, pode reduzir o fluxo de combustível para evitar o superaquecimento.
  • Monitoramento e diagnóstico remoto: Com suas interfaces de comunicação, o DS3800HMAC permite o monitoramento remoto de turbinas a gás. Os operadores podem acessar dados em tempo real sobre o status da turbina a partir de uma sala de controle central ou até mesmo de locais externos. Isto permite a detecção precoce de possíveis problemas, como padrões de vibração anormais ou alterações nas leituras de pressão. Os técnicos podem então analisar os dados remotamente e decidir se é necessária manutenção no local ou se ajustes podem ser feitos através do sistema de controle. Em caso de falha, as informações detalhadas de diagnóstico fornecidas pela placa podem ajudar a identificar rapidamente a causa raiz e a implementar ações corretivas.
  • Integração de rede e gerenciamento de carga: Turbinas a gás são frequentemente usadas para picos de geração de energia e para apoiar a estabilidade da rede. O DS3800HMAC auxilia no gerenciamento da carga da turbina em resposta à demanda da rede. Ele pode se comunicar com os sistemas de controle da rede e receber sinais relativos à potência necessária. Com base nisso, ajusta a operação da turbina para atender às demandas de carga, garantindo ao mesmo tempo que a turbina permaneça dentro dos seus limites operacionais seguros. Por exemplo, durante períodos de elevada procura de electricidade, o conselho pode facilitar o aumento da potência da turbina, coordenando os ajustes apropriados no fornecimento de combustível e de ar.
• Controle de turbina a vapor:
  • Fluxo de vapor e regulação de pressão: Em usinas de turbina a vapor, o DS3800HMAC é essencial para regular o fluxo e a pressão do vapor que entra na turbina. Ele recebe sinais de sensores de pressão e temperatura localizados ao longo das linhas de fornecimento de vapor e na caixa de vapor. Utilizando seus recursos de acesso ao meio e processamento de sinais, ele comunica esses dados ao sistema de controle, que então determina as posições ideais para as válvulas de entrada de vapor. Ao controlar com precisão o fluxo de vapor, a eficiência da turbina é maximizada e problemas como golpe de aríete ou tensão excessiva nas pás da turbina podem ser evitados. Por exemplo, durante a inicialização ou ao ajustar a saída de potência, a placa ajuda a ajustar suavemente as aberturas das válvulas de vapor com base nos dados do sensor em tempo real.
  • Monitoramento do Condensador e do Sistema Auxiliar: A diretoria também participa do monitoramento do condensador e demais sistemas auxiliares associados à turbina a vapor. Ele pode receber sinais de sensores que monitoram o nível de vácuo no condensador, a temperatura da água de resfriamento e o desempenho das bombas. Com base nessas informações, o sistema de controle, habilitado pelo DS3800HMAC, pode tomar ações corretivas caso alguma condição anormal seja detectada. Por exemplo, se o nível de vácuo no condensador cair abaixo de um determinado limite, indicando um problema potencial com o sistema de refrigeração, a placa pode desencadear ações para ajustar o fluxo de água de refrigeração ou ativar bombas de reserva para manter as condições operacionais adequadas para a turbina a vapor. .
  • Manutenção Preventiva e Otimização de Desempenho: Ao monitorar continuamente diversos parâmetros relacionados ao funcionamento da turbina a vapor, o DS3800HMAC auxilia na manutenção preventiva e na otimização do desempenho. Ele pode detectar sinais precoces de desgaste, como aumento dos níveis de vibração do eixo ou dos rolamentos da turbina, ou alterações nos perfis de temperatura em áreas críticas. Estes dados são utilizados para programar atividades de manutenção em momentos apropriados, reduzindo o risco de avarias inesperadas e melhorando a vida útil e a eficiência globais da turbina a vapor.

Fabricação Industrial

• Aplicações de unidade de processo: Em ambientes de fabricação industrial onde turbinas são usadas para acionar processos mecânicos, como em fábricas que usam turbinas a vapor para alimentar grandes compressores para fornecimento de ar ou turbinas a gás para acionar bombas para transferência de fluidos, o DS3800HMAC é vital para garantir que a turbina opere em uma maneira que atenda aos requisitos específicos do equipamento acionado. Facilita a comunicação entre o sistema de controle da turbina e os sensores e atuadores das máquinas acionadas. Por exemplo, numa fábrica de produtos químicos onde uma turbina a vapor aciona um compressor centrífugo para compressão de gás, a placa recebe sinais relacionados com os requisitos de pressão e fluxo do gás que está sendo comprimido e transmite esta informação ao sistema de controle da turbina. O sistema de controle ajusta então a potência e a velocidade da turbina de acordo para manter a taxa de compressão e a vazão desejadas.
• Integração e Coordenação de Processos: O DS3800HMAC também auxilia na integração da operação da turbina com o processo industrial geral. Ele pode se comunicar com outros sistemas de controle nas instalações de fabricação, como controladores lógicos programáveis ​​(CLPs) ou sistemas de controle distribuído (DCS), para compartilhar informações sobre o status da turbina, desempenho e quaisquer problemas potenciais. Isso permite uma coordenação perfeita entre as diferentes partes do processo de fabricação e permite uma produção mais eficiente. Por exemplo, numa fábrica de automóveis onde uma turbina a gás fornece energia para diversas linhas de produção, a placa pode enviar dados ao sistema de controle central sobre a disponibilidade e a potência da turbina. O sistema de controle central pode então usar essas informações para otimizar a alocação de recursos e programar atividades de manutenção sem interromper a produção.

Energia Renovável com Integração de Turbina

• Centrais de Ciclo Combinado: Em usinas de ciclo combinado que integram turbinas a gás com turbinas a vapor e muitas vezes incorporam fontes de energia renováveis ​​ou sistemas de recuperação de calor residual, o DS3800HMAC é crucial para coordenar a operação de diferentes componentes da turbina. Ele permite a troca de dados entre os sistemas de controle das turbinas a gás e a vapor, permitindo a otimização da transferência de energia entre o calor de exaustão da turbina a gás e o processo de geração de vapor para a turbina a vapor. Por exemplo, ele pode comunicar a temperatura de exaustão e a vazão da turbina a gás ao sistema de controle da turbina a vapor, que então ajusta a operação do gerador de vapor com recuperação de calor (HRSG) para maximizar a produção de vapor para a turbina a vapor. Isto melhora a eficiência global e a produção de energia da central de ciclo combinado.
• Hibridização de turbinas e armazenamento de energia: Em algumas aplicações avançadas onde turbinas a gás ou a vapor são combinadas com sistemas de armazenamento de energia (como baterias ou volantes) para gerenciar flutuações de energia e melhorar a estabilidade da rede, o DS3800HMAC pode interagir com os sistemas de controle de armazenamento de energia. Ele pode receber sinais relacionados à demanda da rede, aos níveis de armazenamento de energia e ao desempenho da turbina para tomar decisões sobre quando armazenar ou liberar energia e como ajustar a operação da turbina para apoiar a rede. Por exemplo, durante períodos de baixa demanda da rede, a placa pode controlar a turbina para reduzir a produção de energia e direcionar o excesso de energia para carregar o sistema de armazenamento de energia. Então, quando a demanda da rede aumenta, ela pode usar a energia armazenada para aumentar a produção de energia enquanto ajusta a operação da turbina de acordo.

Gestão Predial e Cogeração

• Sistemas de Cogeração: Em sistemas de cogeração (calor e energia combinados - CHP) instalados em edifícios comerciais, hospitais ou campi industriais, o DS3800HMAC é utilizado para gerenciar a operação da turbina a gás ou a vapor para produzir simultaneamente eletricidade e calor útil. Ele coordena a comunicação entre o sistema de controle da turbina e os sistemas de aquecimento, ventilação e ar condicionado (HVAC) do edifício e outros sistemas consumidores de energia. Por exemplo, num hospital com um sistema CHP, a placa pode ajustar a saída da turbina para garantir que haja eletricidade suficiente para equipamentos médicos críticos, ao mesmo tempo que fornece água quente ou vapor para fins de aquecimento e esterilização. Ele monitora as demandas de energia e calor da instalação e faz os ajustes necessários para otimizar a utilização geral de energia e reduzir a dependência de fontes externas de energia.
• Gestão de Energia de Edifícios: O DS3800HMAC também pode se comunicar com o sistema de gerenciamento de energia (EMS) do edifício. Ele fornece dados sobre o desempenho da turbina, produção de energia e eficiência ao EMS, que pode então usar essas informações para estratégias gerais de otimização de energia. Por exemplo, o EMS pode utilizar os dados do DS3800HMAC para tomar decisões sobre quando priorizar a geração de eletricidade para uso no local versus exportar o excesso de energia para a rede, dependendo de fatores como preços da eletricidade, ocupação do edifício e necessidades de aquecimento/resfriamento.

Personalização: DS3800HMAC

• • Personalização do Algoritmo de Controle: Dependendo das características exclusivas da aplicação da turbina e do processo industrial ao qual está integrada, o firmware do DS3800HMAC pode ser personalizado para implementar algoritmos de controle especializados. Por exemplo, em uma turbina a gás usada para pico de geração de energia com rápidas mudanças de carga, algoritmos personalizados podem ser desenvolvidos para otimizar o tempo de resposta para ajustar o fluxo de combustível e a entrada de ar. Esses algoritmos podem levar em consideração fatores como as curvas de desempenho específicas da turbina, a frequência esperada de variações de carga e as taxas de rampa de saída de potência desejadas. Em uma turbina a vapor com um projeto específico para aplicações de aquecimento de processos industriais, o firmware pode ser programado para priorizar a estabilidade da pressão do vapor sobre a saída de energia ao controlar as válvulas de entrada de vapor, com base nos requisitos específicos de calor do processo conectado.
  • Personalização de detecção e tratamento de falhas: O firmware pode ser configurado para detectar e responder a falhas específicas de maneira personalizada. Diferentes modelos de turbinas ou ambientes operacionais podem ter modos de falha distintos ou componentes mais propensos a problemas. Em uma turbina a gás operando em um ambiente empoeirado, por exemplo, o firmware pode ser programado para monitorar de perto a queda de pressão do filtro de ar e acionar alertas ou ações corretivas automáticas se a queda de pressão exceder um determinado limite, indicando possível entupimento que pode afetar a eficiência da combustão. Em uma turbina a vapor onde determinados rolamentos são críticos e têm um histórico de problemas relacionados à temperatura, o firmware pode ser personalizado para implementar monitoramento de temperatura mais sensível e protocolos de desligamento imediato ou redução de carga quando aumentos anormais de temperatura são detectados.
  • Personalização do protocolo de comunicação: Para integração com sistemas de controle industrial existentes que podem usar diferentes protocolos de comunicação, o firmware do DS3800HMAC pode ser atualizado para suportar protocolos adicionais ou especializados. Se uma usina tiver equipamentos legados que se comunicam por meio de um protocolo serial mais antigo, como RS232, com configurações personalizadas específicas, o firmware poderá ser modificado para permitir a troca contínua de dados com esses sistemas. Em uma configuração moderna visando integração com plataformas de monitoramento baseadas em nuvem ou tecnologias da Indústria 4.0, o firmware pode ser aprimorado para funcionar com protocolos como MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) para monitoramento remoto eficiente, análise de dados e controle de sistemas externos.
  • Personalização de processamento de dados e análise: o firmware pode ser personalizado para executar tarefas específicas de processamento e análise de dados relevantes para o aplicativo. Numa central eléctrica de ciclo combinado onde a optimização da interacção entre turbinas a gás e a vapor é crucial, o firmware pode ser programado para analisar a eficiência da recuperação do calor de exaustão com base em sinais de sensores de temperatura e fluxo em ambas as turbinas. Ele pode calcular indicadores-chave de desempenho, como a eficiência geral de conversão de energia do ciclo combinado, e fornecer informações para que os operadores tomem decisões informadas sobre o ajuste dos parâmetros operacionais. Num sistema de cogeração predial, o firmware pode analisar as necessidades de energia e calor do edifício ao longo do tempo e ajustar a operação da turbina em conformidade para otimizar o equilíbrio entre a geração de eletricidade e a produção de calor.

Personalização de Hardware

• Personalização da configuração de entrada/saída (E/S):
  • Adaptação de entrada analógica: Dependendo dos tipos de sensores usados ​​em uma aplicação específica de turbina, os canais de entrada analógica do DS3800HMAC podem ser personalizados. Se um sensor de temperatura especializado com uma faixa de saída de tensão não padrão for instalado para medir a temperatura de um componente crítico na turbina, circuitos adicionais de condicionamento de sinal, como resistores personalizados, amplificadores ou divisores de tensão, poderão ser adicionados à placa. Essas adaptações garantem que os sinais exclusivos do sensor sejam adquiridos e processados ​​adequadamente pela placa. Da mesma forma, em uma turbina a vapor com medidores de vazão personalizados com características de saída específicas, as entradas analógicas podem ser configuradas para lidar com os sinais de tensão ou corrente correspondentes com precisão.
  • Personalização de entrada/saída digital: Os canais de entrada e saída digitais podem ser adaptados para interagir com dispositivos digitais específicos no sistema. Se a aplicação exigir conexão com sensores ou atuadores digitais personalizados com níveis de tensão ou requisitos lógicos exclusivos, deslocadores de nível ou circuitos buffer adicionais poderão ser incorporados. Por exemplo, em uma turbina a gás com um sistema especializado de proteção contra sobrevelocidade que utiliza componentes digitais com características elétricas específicas para maior confiabilidade, os canais de E/S digitais do DS3800HMAC podem ser modificados para garantir a comunicação adequada com esses componentes. Em um sistema de controle de turbina a vapor com lógica digital não padronizada para acionamento de determinadas válvulas, a E/S digital pode ser personalizada adequadamente.
  • Entrada de energia Personalização de configurações industriais: Em configurações de fonte de alimentação não padrão, a entrada de energia do DS3800HMAC pode ser adaptada. Se uma planta tiver uma fonte de energia com uma tensão ou corrente nominal diferente das opções típicas de fonte de alimentação que a placa normalmente aceita, módulos de condicionamento de energia como conversores DC-DC ou reguladores de tensão podem ser adicionados para garantir que a placa receba energia estável e apropriada. Por exemplo, em uma instalação de geração de energia offshore com sistemas complexos de fornecimento de energia sujeitos a flutuações de tensão e distorções harmônicas, soluções personalizadas de entrada de energia podem ser implementadas para proteger o DS3800HMAC contra picos de energia e garantir sua operação confiável.
• Módulos complementares e expansão:
  • Módulos de monitoramento aprimorados: Para melhorar os recursos de diagnóstico e monitoramento do DS3800HMAC, módulos de sensores extras podem ser adicionados. Em uma turbina a gás onde se deseja um monitoramento mais detalhado da integridade das pás, sensores adicionais, como sensores de folga das pontas das pás, que medem a distância entre as pontas das pás da turbina e o revestimento, podem ser integrados. Esses dados adicionais do sensor podem então ser processados ​​pela placa e usados ​​para monitoramento de condições mais abrangente e alerta precoce de possíveis problemas relacionados à lâmina. Em uma turbina a vapor, sensores para detectar sinais precoces de erosão do caminho do vapor, como detectores de partículas no fluxo de vapor ou sensores avançados de vibração na carcaça da turbina, podem ser adicionados para fornecer mais informações para manutenção preventiva e otimizar a vida útil da turbina.
  • Módulos de Expansão de Comunicação: Se o sistema industrial tiver uma infraestrutura de comunicação legada ou especializada com a qual o DS3800HMAC precisa fazer interface, módulos de expansão de comunicação personalizados poderão ser adicionados. Isto poderia envolver a integração de módulos para suportar protocolos de comunicação serial mais antigos que ainda estão em uso em algumas instalações ou a adição de recursos de comunicação sem fio para monitoramento remoto em áreas de difícil acesso da planta ou para integração com equipes de manutenção móveis. Em uma configuração de geração de energia distribuída com múltiplas turbinas espalhadas por uma grande área, módulos de comunicação sem fio podem ser adicionados ao DS3800HMAC para permitir que os operadores monitorem remotamente o status de diferentes turbinas e se comuniquem com as placas a partir de uma sala de controle central ou no local inspeções.

Personalização com base em requisitos ambientais

• Personalização de gabinete e proteção:
  • Adaptação a Ambientes Adversos: Em ambientes industriais particularmente severos, como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos, o gabinete físico do DS3800HMAC pode ser personalizado. Revestimentos, juntas e vedações especiais podem ser adicionados para aumentar a proteção contra corrosão, entrada de poeira e umidade. Por exemplo, em uma usina de energia no deserto, onde tempestades de poeira são comuns, o gabinete pode ser projetado com recursos aprimorados à prova de poeira e filtros de ar para manter limpos os componentes internos da placa. Numa instalação de processamento químico onde há risco de respingos e vapores químicos, o invólucro pode ser feito de materiais resistentes à corrosão química e vedado para evitar que quaisquer substâncias nocivas atinjam os componentes internos do painel de controle.
  • Personalização de gerenciamento térmico: Dependendo das condições de temperatura ambiente do ambiente industrial, soluções personalizadas de gerenciamento térmico podem ser incorporadas. Em uma instalação localizada em um clima quente onde a placa de controle possa ficar exposta a altas temperaturas por longos períodos, dissipadores de calor adicionais, ventiladores de resfriamento ou até mesmo sistemas de refrigeração líquida (se aplicável) podem ser integrados ao gabinete para manter o dispositivo dentro de sua capacidade. faixa ideal de temperatura operacional. Numa central eléctrica de clima frio, podem ser adicionados elementos de aquecimento ou isolamento para garantir que o DS3800HMAC arranca e funciona de forma fiável mesmo em temperaturas congelantes.

Personalização para padrões e regulamentos específicos do setor

• Personalização de conformidade:
  • Requisitos para usinas nucleares: Em usinas nucleares, que possuem padrões regulatórios e de segurança extremamente rígidos, o DS3800HMAC pode ser customizado para atender a essas demandas específicas. Isto pode envolver a utilização de materiais e componentes resistentes à radiação, a realização de testes especializados e processos de certificação para garantir a fiabilidade em condições nucleares, e a implementação de funcionalidades redundantes ou à prova de falhas para cumprir os elevados requisitos de segurança da indústria. Em uma embarcação naval movida a energia nuclear ou em uma instalação de geração de energia nuclear, por exemplo, a placa de controle precisaria atender a padrões rigorosos de segurança e desempenho para garantir a operação segura dos sistemas que dependem do DS3800HMAC para processamento e controle de sinais de entrada em turbinas. ou outras aplicações relevantes.
  • Padrões Aeroespaciais e de Aviação: Em aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, compatibilidade eletromagnética (EMC) e confiabilidade devido à natureza crítica das operações das aeronaves. O DS3800HMAC pode ser personalizado para atender a esses requisitos. Por exemplo, pode ser necessário modificá-lo para ter recursos aprimorados de isolamento de vibração e melhor proteção contra interferência eletromagnética para garantir uma operação confiável durante o voo. Em uma unidade de energia auxiliar (APU) de aeronave que utiliza uma turbina para geração de energia e requer processamento de sinal de entrada para seus sistemas de controle, a placa precisaria cumprir rigorosos padrões de aviação em termos de qualidade e desempenho para garantir a segurança e a eficiência da APU e sistemas associados.
