Painel de interface auxiliar DS3800HLOC da General Electric para aplicações industriais

Descrição do produto:DS3800HLOC

Descrição funcional

Descrição operacional e ambiental

Características:DS3800HLOC

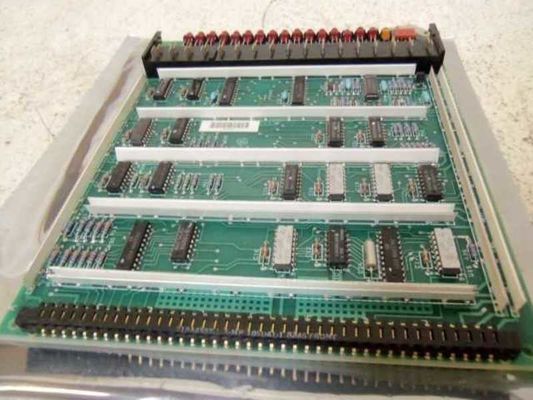

• Estrutura robusta: A placa é endurecida em toda a sua superfície com vários endurecedores de placa, incluindo trilhos ao longo das bordas superior e inferior e em toda a superfície.Estes endurecedores dividem a placa em seções iguais, proporcionando estabilidade e suporte aos componentes montados nela.

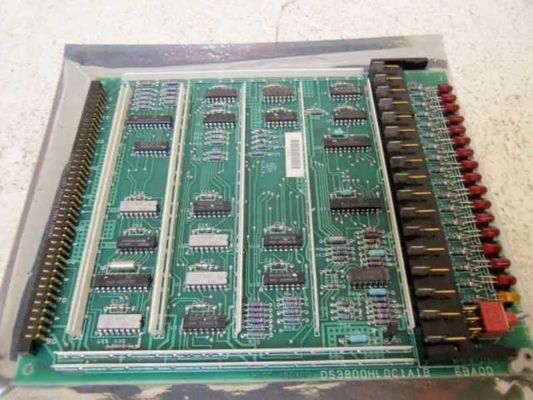

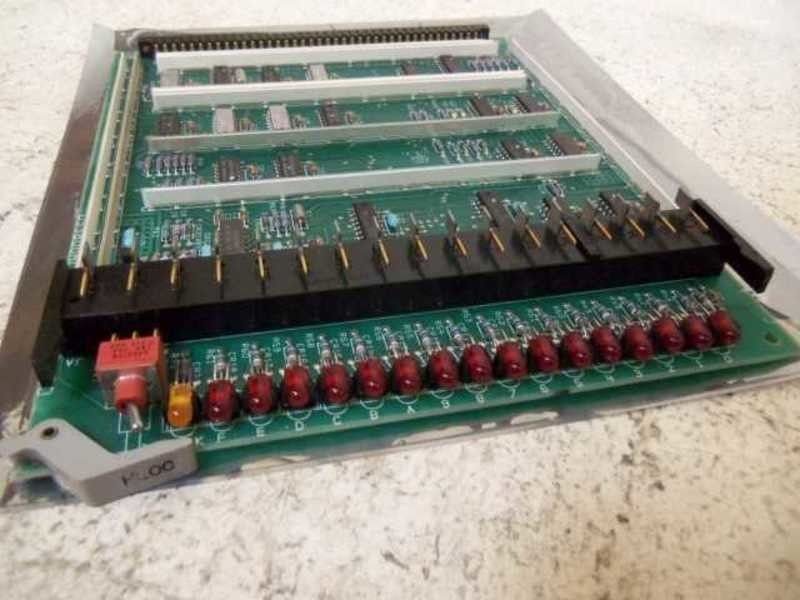

• Conectores e LEDs: Tem um conector de plano traseiro na borda traseira para ligação ao sistema Mark IV. Na borda dianteira, há uma grande unidade com dezessete LEDs, dezesseis dos quais são vermelhos e o último amarelo.Há também um componente de interruptor em uma extremidade da linha de LEDs.
• Clips de extração: São instalados dois clips extractores nos cantos da frente da placa, que são úteis para os técnicos instalarem ou extraírem a placa em locais com espaço limitado.

• Características funcionais

• Função de saída lógica: Como placa de circuito de saída lógica, é responsável pela conversão dos sinais lógicos no sistema em sinais de saída reais para controlar o funcionamento dos dispositivos externos,assegurar o funcionamento normal do sistema Speedtronic Mark IV e dos equipamentos industriais conectados.
• Compatibilidade e integração: É parte integrante do sistema Speedtronic Mark IV e foi concebido para ser totalmente compatível com outros componentes do sistema, tais como microprocessadores, sensores e outras placas de circuito,permitir uma integração contínua e uma operação coordenada.
• Redundância e fiabilidade: O sistema Mark IV, em que é utilizado o DS3800HLOC, possui um projeto redundante triplo modular e um diagnóstico online, o que significa que o sistema pode continuar a funcionar mesmo se alguns componentes falharem,e o DS3800HLOC também beneficia deste projeto redundante, aumentando a sua fiabilidade e estabilidade.

• Características do componente e do circuito

• Diferentes componentes: A placa é preenchida com vários circuitos integrados, resistores, capacitores e diodos.Estes componentes são cuidadosamente selecionados e dispostos para formar os circuitos necessários para executar a função de saída lógica.
• Revestimento conformado: O PCB possui uma camada conformista, que protege contra fatores ambientais como umidade, poeira e produtos químicos,Garantia da fiabilidade e estabilidade a longo prazo da placa em ambientes industriais adversos.

Parâmetros técnicos:DS3800HLOC

• Voltagem de entradaPor exemplo, pode aceitar uma tensão de entrada na faixa de cerca de 5V ± uma certa tolerância (digamos, ± 0,5V),que é fornecido pela fonte de alimentação do sistema Mark IV Speedtronic para alimentar os seus componentes e circuitos internos.
• Tensão de saída: Ao enviar sinais para acionar dispositivos externos, os níveis de tensão de saída podem variar em função da carga e dos canais de saída específicos.pode emitir voltagens lógicas elevadas e lógicas baixas compatíveis com os níveis lógicos TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor) padrãoPara o TTL, uma alta lógica pode ser de cerca de 2,4 V a 5 V, e uma baixa lógica pode ser de cerca de 0 V a 0,4 V.

2Processamento de sinal

• Frequência do sinal: É capaz de lidar com sinais digitais com frequências na faixa de vários kilohertz (kHz) a dezenas de kilohertz.Isto permite-lhe processar os sinais lógicos em rápida mudança provenientes da unidade de processamento central do sistema de controlo e traduzi-los em sinais de saída adequados em tempo útil.
• Retardo do sinal: Existe um certo atraso de propagação do sinal desde que um sinal de entrada é recebido até que o sinal de saída correspondente é gerado.Este atraso é tipicamente na faixa de nanossegundos a microssegundos, em função da complexidade do circuito interno e da trajetória específica do sinal,para garantir que o tempo de resposta do sistema de controlo global permanece dentro de limites aceitáveis para aplicações industriais.

3. Capacidade de carga

• Capacidade de corrente de saída: Cada canal de saída do DS3800HLOC tem uma capacidade de carga de corrente máxima definida. Por exemplo, pode ser capaz de fornecer até 20mA (milliampere) de corrente por pin de saída.Isto determina os tipos de cargas externas que pode conduzir diretamentePara cargas mais pesadas, tais como relevos ou solenoides maiores, podem ser necessários circuitos ou relevos de condutor adicionais em conjunto com as saídas da placa.
• Combinação de impedância: O circuito de saída da placa é concebido para ter características de impedância adequadas para corresponder à impedância de entrada dos dispositivos externos com os quais interage.Isso ajuda a maximizar a eficiência de transferência de sinal e minimizar as reflexões de sinal que podem levar à distorção do sinal ou a uma operação incorreta.

4Tolerância ambiental

• Temperatura de funcionamento: Pode funcionar num intervalo de temperatura tipicamente entre -20°C e +60°C. Este amplo intervalo de temperatura permite que funcione adequadamente em vários ambientes industriais,se é em uma sala de controle relativamente fria da usina ou em uma área mais quente perto de máquinas industriais.
• Tolerância à umidade: É concebido para suportar níveis de umidade relativa que variam de cerca de 10% a 90% (não condensado).Isso protege a placa de problemas relacionados à umidade, como corrosão de componentes ou curto-circuitos causados pela condensação.
• Resistência à vibração: O DS3800HLOC tem um certo nível de resistência às vibrações mecânicas, podendo suportar vibrações de amplitudes e frequências normalmente encontradas em ambientes industriais,tais como as provenientes de máquinas rotativas próximas ou durante o transporte de equipamentos, sem que os componentes se soltem ou a placa sofra avarias elétricas.

5Comunicação de dados

• Protocolo de comunicação: Adere aos protocolos de comunicação específicos definidos no sistema Speedtronic Mark IV para trocar dados e sinais com outras placas e componentes.Isto pode envolver métodos de transferência de dados paralelos ou em série, em função dos requisitos específicos da arquitetura interna do sistema.
• Taxa de transferência de dados: Quando se comunica com outras partes do sistema,Pode suportar taxas de transferência de dados suficientes para acompanhar os requisitos gerais de controlo e monitorização da turbina ou do processo industrial em que está envolvido.Por exemplo, pode ter uma taxa de transferência de dados na faixa de vários megabits por segundo (Mbps) para certas trocas de dados críticos.

Aplicações:DS3800HLOC

• Controle de turbinas de gás: Nas centrais elétricas de turbinas a gás, o DS3800HLOC é crucial para controlar com precisão vários aspectos do funcionamento da turbina.Leva os sinais lógicos do sistema de controlo e converte-os em saídas para gerir funções como sistemas de injecção de combustívelPor exemplo, pode controlar a abertura e o fechamento das válvulas de combustível para regular a quantidade de combustível fornecida à câmara de combustão,assegurar que a turbina funcione nos níveis de potência e eficiência desejadosO sistema de abastecimento de combustível é um sistema de abastecimento de combustível que permite a combustão de combustível com o mesmo volume de combustível.desempenha um papel no monitoramento e resposta a vários parâmetros como sensores de temperatura e pressão dentro da turbina, permitindo aos mecanismos de segurança e protecção evitar o sobreaquecimento ou outras falhas críticas.
• Controle da turbina a vapor: Em aplicações de turbinas a vapor, pode ser utilizado para controlar as válvulas de admissão de vapor.determina quando e quanto vapor deve ser permitido na turbina para conduzir o rotor na velocidade correta e gerar a energia elétrica necessáriaTambém participa no controlo dos sistemas de condensação e de outros componentes auxiliares relacionados com o ciclo do vapor, assegurando um funcionamento suave e eficiente da unidade da turbina a vapor.

Fabricação industrial

• Controle de processos nas refinarias: Nas refinarias de petróleo, onde os processos complexos estão em constante execução, o DS3800HLOC está envolvido no controlo de bombas, válvulas e aquecedores.pode controlar o fluxo de petróleo bruto ou produtos refinados através de tubulações, operando as válvulas adequadasPode também regular a temperatura dos elementos de aquecimento nas colunas de destilação ou nos reatores, enviando sinais para os sistemas de controlo de aquecimento,Ajudar a manter as condições precisas necessárias para os diferentes processos químicos.
• Linhas de produção automatizadas: Em instalações de fabrico como fábricas de automóveis ou de eletrónica, pode ser utilizado para controlar braços robóticos, cintas transportadoras e outros equipamentos automatizados.Pode enviar sinais para braços robóticos para realizar tarefas específicas de montagem, tais como a recolha de componentes e a sua colocação nas posições corretas num produto.Ele também pode controlar a velocidade e direção de cintas transportadoras para garantir o fluxo suave de materiais ao longo da linha de produção, melhorando a eficiência geral da produção e a qualidade dos produtos.

Integração das energias renováveis

• Controle de turbinas eólicas (em sistemas híbridos): Em algumas instalações de geração de energia híbrida que combinam energia eólica com outras fontes como turbinas a gás,O DS3800HLOC pode fazer parte do sistema de controlo que gere a interação entre diferentes fontes de energia.Pode ajudar a ajustar o funcionamento da turbina a gás com base na disponibilidade e na produção da turbina eólica.Pode indicar à turbina de gás para aumentar a sua potência para satisfazer a procura global de energia da rede ou da instalação local.Pode também estar envolvido na coordenação da ligação e desconexão da turbina eólica da rede para assegurar um fornecimento de energia estável e proteger o equipamento elétrico.

Aeronáutica e Aviação (em teste em terra)

• Instalações de ensaio do motor: No setor aeroespacial, durante os ensaios em terra de motores de aeronave (tanto motores a jato como motores turboélice), o DS3800HLOC pode ser utilizado nos sistemas de controlo do banco de ensaio.Ele ajuda a simular várias condições de voo controlando parâmetros do motor como o fluxo de combustível., configurações de empuxo e posições do bico de escape, permitindo aos engenheiros avaliar cuidadosamente o desempenho e a fiabilidade dos motores antes de serem instalados em aeronaves reais,assegurar que cumprem os rigorosos requisitos de segurança e desempenho da indústria da aviação.

Personalização: DS3800HLOC

• Lógica Programável: A lógica interna do quadro pode muitas vezes ser personalizada até certo ponto através de programação de software.Os engenheiros podem configurar os algoritmos e funções específicas que governam como os sinais lógicos de entrada são processados e traduzidos em sinais de saídaPor exemplo, numa aplicação de turbinas a gás, em função dos objectivos específicos de projecto e de desempenho de um determinado modelo de turbina,a lógica para controlar as aberturas das válvulas de combustível com base em diferentes condições de funcionamento (tais como demandas de carga variáveisO DS3800HLOC pode ser programado com precisão, o que permite adaptar o comportamento do DS3800HLOC para otimizar o funcionamento do equipamento que controla.
• Ajuste do protocolo de comunicação: Em alguns casos, os protocolos de comunicação utilizados pela placa para interagir com outros componentes dentro do sistema Mark IV ou dispositivos externos podem ser personalizados.Isto pode envolver a modificação da forma como os dados são enviados e recebidos, talvez para integrar com um novo tipo de sensor ou atuador que tem um padrão de comunicação ligeiramente diferente.Se uma instalação atualizar para uma nova geração de sensores de temperatura com um formato de comunicação em série diferente,, o DS3800HLOC pode ser potencialmente ajustado para poder comunicar eficazmente com eles.

2. Personalização a nível de hardware

• Configuração do canal de saídaOs canais de saída físicos da placa podem ser personalizados em termos de sua funcionalidade e capacidade de carga.Se uma aplicação industrial específica exigir uma potência de saída de corrente mais elevada em determinados canais para acionar diretamente solenoides ou motores maiores, componentes de amplificação de potência adicionais podem ser adicionados a esses canais específicos durante o processo de fabricação ou personalização.Eles podem ser desativados ou reaproveitados para outras funções, como fornecer sinais de diagnóstico ou serem usados em uma configuração de backup redundante.
• Seleção e melhorias de componentes: Dependendo das condições ambientais e dos requisitos de desempenho da aplicação, pode haver opções para personalizar a selecção dos componentes electrónicos no quadro.em um ambiente de alta temperatura como uma usina de energia no desertoPara os componentes com tolerância a temperaturas mais elevadas, é possível substituir os padrões, assim como para os componentes com melhor velocidade de processamento de sinal ou melhor resistência ao ruído.circuitos integrados ou condensadores atualizados com características de desempenho aprimoradas podem ser incorporados no DS3800HLOC.

3. Interface e montagem de personalização

• Tipos de conectores e localização: O tipo de conectores utilizados na placa pode ser personalizado para corresponder à infra-estrutura de cablagem existente ou para interagir com dispositivos externos específicos de forma mais conveniente.Se uma instalação estiver a adaptar o seu sistema de controlo e tiver uma preferência por um determinado estilo de conectores industriais, o DS3800HLOC pode ser fabricado com esses conectores em vez dos conectores padrão.A colocação dos conectores no quadro pode ser ajustada para se encaixar melhor no espaço disponível no gabinete de controle ou para simplificar o layout de fiação para facilitar a manutenção e a instalação.
• Opções de montagem: O projeto de montagem física da placa também pode ser personalizado. Pode ser modificado para caber em um tipo específico de rack ou gabinete que é usado em um ambiente industrial específico.Isto pode envolver mudar o tamanho, forma, ou furo de montagem no quadro para assegurar uma adequação adequada e segura dentro da caixa do equipamento, facilitando aos técnicos a instalação e remoção do quadro conforme necessário.

4. Personalização para Redundância e Backup

• Projeto de sistema redundante: Em aplicações críticas como a geração de energia, onde a confiabilidade do sistema é de extrema importância, o DS3800HLOC pode ser personalizado para fazer parte de uma configuração de sistema redundante ou de backup.Isso pode envolver a duplicação de certas funções-chave ou ter placas adicionais em modo de espera que podem rapidamente assumir em caso de falha da placa primária. The logic for switching between the primary and backup boards and how they communicate and synchronize with each other can be customized to meet the specific requirements of the application and ensure seamless operation without interrupting the overall industrial process.

Apoio e Serviços:DS3800HLOC

A nossa equipa de apoio técnico ao produto está disponível para o ajudar com quaisquer perguntas ou problemas que possa ter.

• Apoio técnico 24 horas por dia, 7 dias por semana, por telefone ou e-mail
• Assistência no local para questões complexas
• Apoio técnico remoto para questões relacionadas com o software
• Atualizações e patches de software regulares
• Base de conhecimentos online e fórum da comunidade

Temos orgulho em fornecer um excelente serviço ao cliente e garantir que os nossos produtos funcionem sem problemas para os nossos clientes.Por favor, não hesite em contactar a nossa equipa de apoio técnico.
