General Electric DS3800HPBD painel de interface auxiliar A ferramenta industrial definitiva

Descrição do produto:DS3800HPBD

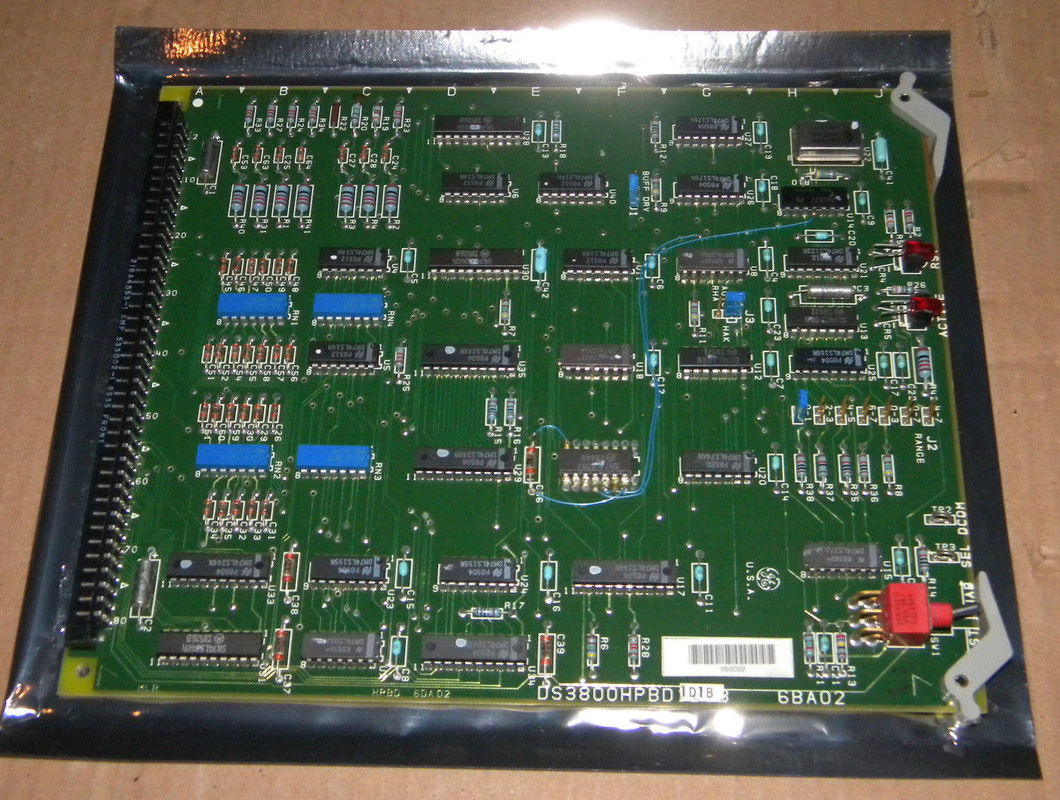

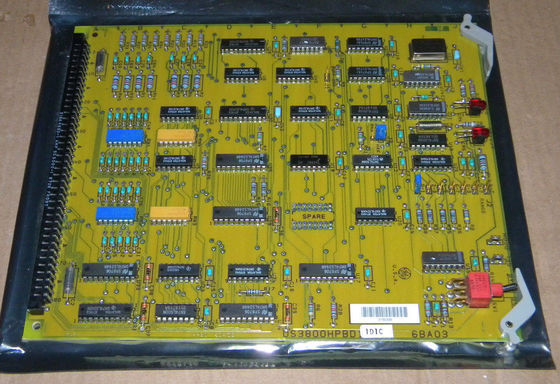

• Layout da placa e posicionamento dos componentes: O DS3800HPBD é uma placa de circuito impresso com um layout cuidadosamente organizado. Ele apresenta uma gama diversificada de componentes estrategicamente posicionados para otimizar sua funcionalidade e facilitar o processamento eficiente de sinais. A placa abriga uma variedade de componentes elétricos, cada um desempenhando uma função específica em sua operação geral.

• Tipos e recursos de conectores: Ao longo da borda esquerda da placa, há uma grande porta de conexão fêmea. Esta porta serve como uma interface principal para conectar o DS3800HPBD a outros componentes do sistema de controle industrial, permitindo a transmissão de sinais elétricos e dados. Em frente a esta porta, existem dois clipes cinza, que provavelmente desempenham um papel na fixação da placa em sua posição designada dentro do gabinete de controle ou no fornecimento de estabilidade mecânica adicional.

Capacidades Funcionais

• Buffer Paralelo: Uma das principais funções do DS3800HPBD é atuar como buffer paralelo. Em sistemas de controle industrial, especialmente aqueles que lidam com dados complexos de múltiplas fontes ou com requisitos de transferência de dados em alta velocidade, o buffer paralelo é crucial. A placa recebe fluxos de dados paralelos de vários sensores, controladores ou outros componentes do sistema. Ele armazena e gerencia temporariamente esses fluxos de dados para garantir um fluxo de dados uniforme e consistente, evitando perda ou corrupção de dados devido a variações na velocidade de geração ou consumo de dados. Por exemplo, em um sistema de controle de turbina a vapor ou a gás, onde vários sensores fornecem simultaneamente dados sobre parâmetros como temperatura, pressão e vibração, o DS3800HPBD armazena esses dados paralelos para torná-los disponíveis para processamento adicional de maneira coordenada.
• Funções de decodificação: A placa também é responsável por decodificar os dados paralelos recebidos. Dependendo do esquema de codificação específico utilizado no sistema (que pode ser definido pelos padrões da série Mark IV Speedtronic ou personalizado para uma aplicação específica), o DS3800HPBD interpreta os dados recebidos para extrair informações significativas. Este processo de decodificação pode envolver a conversão de sinais codificados em valores digitais que representam quantidades físicas reais (como a conversão de um sinal codificado em binário de um sensor de temperatura em uma leitura de temperatura em graus Celsius). Ele também pode decodificar sinais de controle ou informações de status de outros componentes, permitindo que o sistema de controle compreenda e responda adequadamente às mensagens recebidas de diferentes partes do sistema. Por exemplo, se um sinal de um atuador remoto indicar sua posição atual ou status de prontidão, a placa decodifica esta informação e a torna acessível para a lógica de controle central tomar decisões sobre ações futuras.
• Condicionamento e Coordenação de Sinais: Além do buffer e da decodificação, o DS3800HPBD participa do condicionamento de sinal. Ele ajusta as características elétricas dos sinais de entrada, como níveis de tensão e correspondência de impedância, para garantir compatibilidade com o circuito interno da placa e com outros componentes do sistema. Isso ajuda a manter a integridade do sinal e permite a integração perfeita da placa na arquitetura geral de controle industrial. Além disso, coordena o fluxo de sinais entre as diferentes partes do sistema, atuando como um hub para troca de dados. Por exemplo, ele pode encaminhar dados decodificados do sensor para as unidades de processamento ou controladores apropriados e transmitir comandos de controle do sistema de controle central para os atuadores relevantes, garantindo que todos os componentes funcionem juntos em harmonia.

Papel em Sistemas Industriais

• Controle de turbinas a vapor e a gás: No contexto de sistemas de controle de turbinas a vapor e a gás, que muitas vezes são complexos e exigem monitoramento e controle precisos de múltiplos parâmetros, o DS3800HPBD é um componente essencial. Ele faz interface com uma ampla gama de sensores localizados em toda a turbina, incluindo aqueles que monitoram temperatura, pressão, vibração e velocidade de rotação. Ao armazenar em buffer e decodificar os dados desses sensores, permite que o sistema de controle tome decisões informadas sobre o ajuste da injeção de combustível, fluxo de vapor, velocidade da turbina e outros parâmetros críticos. Por exemplo, quando os dados decodificados de temperatura dos componentes críticos de uma turbina a vapor indicam que a temperatura está se aproximando de um limite operacional seguro, o sistema de controle pode usar essas informações, facilitadas pelo DS3800HPBD, para ajustar a taxa de fluxo de vapor ou mecanismos de resfriamento para manter a temperatura ideal. desempenho e segurança.
• Integração de Automação Industrial: Além de seu papel direto no controle de turbinas, o DS3800HPBD também contribui para a integração das operações de turbinas com sistemas mais amplos de automação industrial. Em plantas industriais onde as turbinas fazem parte de um processo de produção maior, como em sistemas combinados de calor e energia (CHP) ou em fábricas onde as turbinas acionam outros processos mecânicos, a placa pode se comunicar com outros sistemas de controle, como controladores lógicos programáveis ​​(PLCs), sistemas de controle distribuído (DCS) ou sistemas de gerenciamento predial (BMS). Isto permite uma coordenação perfeita entre a operação da turbina e outros aspectos do processo industrial, como a otimização do consumo de energia, o gerenciamento da distribuição de calor ou a sincronização dos cronogramas de produção com a disponibilidade de energia gerada pela turbina. Por exemplo, em uma fábrica de produtos químicos onde uma turbina a vapor fornece energia para vários processos de produção, o DS3800HPBD pode compartilhar dados com o DCS da planta para garantir que a saída da turbina seja ajustada de acordo com os requisitos de energia de diferentes reações químicas e equipamentos em operação.

Considerações Ambientais e Operacionais

• Tolerância à temperatura e umidade: O DS3800HPBD foi projetado para operar em condições ambientais específicas. Normalmente, ele pode funcionar de forma confiável em uma faixa de temperatura comum em ambientes industriais, geralmente de -20°C a +60°C. Essa ampla tolerância à temperatura permite que ele seja implantado em vários locais, desde ambientes externos frios, como aqueles em locais de geração de energia durante o inverno, até áreas internas de fabricação ou salas de equipamentos quentes e úmidas. Em relação à umidade, ele suporta uma faixa de umidade relativa típica de áreas industriais, normalmente dentro da faixa sem condensação (em torno de 5% a 95%), garantindo que a umidade do ar não provoque curtos-circuitos elétricos ou danos aos componentes internos.
• Compatibilidade Eletromagnética (EMC): Para operar de forma eficaz em ambientes industriais eletricamente ruidosos, onde existem vários motores, geradores e outros equipamentos elétricos que geram campos eletromagnéticos, o DS3800HPBD possui boas propriedades de compatibilidade eletromagnética. Ele foi projetado para suportar interferências eletromagnéticas externas e também minimizar suas próprias emissões eletromagnéticas para evitar interferências com outros componentes do sistema. Isto é conseguido através de um projeto de circuito cuidadoso, do uso de componentes com boas características EMC e de blindagem adequada quando necessário, permitindo que a placa mantenha a integridade do sinal e uma comunicação confiável na presença de distúrbios eletromagnéticos.

Características: DS3800HPBD

• Capacidade de buffer paralelo: O DS3800HPBD foi projetado para lidar com fluxos de dados paralelos de maneira eficaz. Serve como buffer para sinais paralelos recebidos, o que é crucial em sistemas onde múltiplas fontes de dados geram informações simultaneamente. Esta função de buffer garante que os dados sejam armazenados temporariamente e gerenciados de forma a evitar perda de dados ou falhas devido a variações na velocidade com que diferentes componentes enviam ou recebem informações. Por exemplo, em um sistema de controle industrial complexo com vários sensores que fornecem dados sobre vários aspectos da operação de uma turbina a vapor ou a gás (como sensores de temperatura, pressão e vibração, todos enviando dados de uma só vez), a placa pode manipular e armazenar facilmente esses dados paralelos. fluxos para processamento posterior.
• Experiência em decodificação: Tem a capacidade de decodificar diferentes tipos de dados paralelos codificados. Dependendo dos esquemas de codificação específicos usados ​​no sistema (que podem ser proprietários da série Mark IV Speedtronic ou personalizados para aplicações específicas), a placa pode interpretar sinais recebidos para extrair informações significativas. Isto pode envolver a conversão de sinais codificados em binário que representam leituras de sensores (como aqueles de sensores de temperatura ou pressão) em valores numéricos reais que podem ser compreendidos e acionados pelo sistema de controle. Ele também pode decodificar comandos de controle ou informações de status de outros componentes do sistema, permitindo comunicação e coordenação contínuas entre diferentes partes da configuração geral.
• Condicionamento de Sinal: A placa incorpora recursos de condicionamento de sinal para otimizar a qualidade dos sinais de entrada. Ele pode ajustar parâmetros como níveis de tensão, magnitudes de corrente e correspondência de impedância para garantir que os sinais estejam na faixa e formato apropriados para processamento adicional dentro da placa e para compatibilidade com outros componentes conectados. Por exemplo, se um sinal de entrada de um sensor tiver um nível de tensão fraco, o DS3800HPBD pode amplificá-lo a um nível que possa ser detectado e processado com precisão pelos seus circuitos internos. Além disso, ele pode filtrar ruídos elétricos ou interferências que possam estar presentes nos sinais, melhorando a relação sinal/ruído geral e a confiabilidade dos dados usados ​​para fins de controle e monitoramento.

• Recursos de componentes e memória

• Integração diversificada de diodos e resistores: A presença de uma variedade de diodos e resistores na placa é uma característica significativa. Os aproximadamente cinquenta diodos azul-esverdeados, três grandes diodos prateados e um diodo azul claro executam múltiplas funções, como retificação de sinal, regulação de tensão e proteção contra fluxo de corrente reversa. Os cerca de 45 resistores, com seus diversos tamanhos, cores e configurações de bandas de cores indicando diferentes valores de resistência, são usados ​​para tarefas como controlar o fluxo de corrente, dividir tensões e definir níveis de sinal apropriados no circuito. Esta combinação de diodos e resistores permite a manipulação precisa dos sinais elétricos dentro dos circuitos da placa.
• Capacidade de memória abundante: Com 12 chips EEPROM (memória somente leitura programável apagável eletricamente) e 20 chips EPROM (memória somente leitura programável apagável), o DS3800HPBD oferece espaço de armazenamento significativo para firmware, dados de configuração e programação personalizada. A capacidade de armazenar e recuperar essas informações é essencial para definir o comportamento da placa e permitir que ela execute funções específicas de acordo com os requisitos da aplicação industrial. Além disso, a seção “SPARE” na placa oferece a opção de instalar chips EPROM ou EEPROM adicionais se for necessário espaço extra de programação, oferecendo flexibilidade para futuras atualizações ou personalização.

• Recursos de comunicação e conectividade

• Várias opções de conector: A placa possui uma grande porta de conexão fêmea ao longo de sua borda esquerda, que serve como uma interface principal para conexão com outros componentes dentro do sistema de controle industrial. Esta porta permite a transmissão de sinais elétricos e dados, facilitando a integração perfeita com placas, sensores, atuadores e controladores adjacentes. Além disso, os dois clipes cinza no lado oposto provavelmente contribuem para a estabilidade mecânica da placa e para o posicionamento adequado dentro do gabinete de controle, garantindo que as conexões elétricas permaneçam confiáveis ​​durante a operação.
• Configuração de jumper e chave seletora: A presença de uma pequena chave seletora e nove interruptores de jumper é um recurso valioso para personalização e configuração. Os jumpers, com suas três pequenas tampas móveis, permitem ao usuário alterar o fluxo de energia ou ajustar diversas configurações relacionadas ao funcionamento da placa. Por exemplo, alterando as posições dos jumpers é possível habilitar ou desabilitar determinadas funções, selecionar entre diferentes modos de operação ou modificar parâmetros relacionados ao processamento e decodificação de sinais. A chave seletora também pode ser usada para alternar rápida e facilmente recursos específicos ou para alternar entre estados predefinidos, proporcionando flexibilidade adicional na adaptação da placa a diferentes cenários de aplicação.

• Recursos de monitoramento e diagnóstico visual

• Luzes indicadoras LED: Os dois indicadores LED (diodo emissor de luz) vermelhos no DS3800HPBD são úteis para monitoramento visual. Esses LEDs podem fornecer informações imediatas sobre o status da placa, como status de ligação, presença de sinais ativos ou ocorrência de certas condições de erro. Por exemplo, um LED pode indicar que a placa está recebendo energia corretamente, enquanto o outro pode piscar ou mudar de cor para sinalizar que há um problema no processamento do sinal ou na comunicação. Esse feedback visual permite que técnicos e operadores avaliem rapidamente a integridade da placa e identifiquem possíveis problemas sem ter que depender imediatamente de ferramentas de diagnóstico complexas.
• Pontos de teste e fiação interna: Embora nem sempre seja enfatizado como um recurso, a fiação interna e a presença de pontos de conexão na placa (como os fios azuis que conectam diferentes terminais) podem ser benéficas para fins de diagnóstico. Os técnicos podem usar esses pontos para medir parâmetros elétricos como tensão, corrente ou formas de onda de sinal usando equipamentos de teste como multímetros ou osciloscópios. Isso permite solucionar problemas verificando a integridade dos sinais em diferentes estágios dos circuitos da placa, identificando possíveis curtos-circuitos, circuitos abertos ou comportamento anormal do sinal.

• Recursos de Adaptabilidade Ambiental

• Ampla faixa de temperatura: O DS3800HPBD foi projetado para operar em uma faixa de temperatura relativamente ampla, normalmente de -20°C a +60°C. Esta ampla tolerância à temperatura permite-lhe funcionar de forma confiável em vários ambientes industriais, desde locais frios ao ar livre, como aqueles em locais de geração de energia durante o inverno, até áreas quentes de fabricação ou salas de equipamentos onde pode ser exposto ao calor gerado por máquinas próximas. Isso garante que a placa possa manter seu desempenho e capacidade de comunicação independentemente das condições de temperatura ambiente.
• Umidade e compatibilidade eletromagnética (EMC): Ele pode lidar com uma ampla gama de níveis de umidade dentro da faixa de não condensação comum em ambientes industriais, geralmente em torno de 5% a 95%. Esta tolerância à umidade evita que a umidade do ar cause curtos-circuitos elétricos ou corrosão dos componentes internos. Além disso, a placa possui boas propriedades de compatibilidade eletromagnética, o que significa que pode suportar interferências eletromagnéticas externas de outros equipamentos elétricos nas proximidades e também minimizar as suas próprias emissões eletromagnéticas para evitar interferir com outros componentes do sistema. Isso permite que ele opere de forma estável em ambientes eletricamente ruidosos, onde existem vários motores, geradores e outros dispositivos elétricos que geram campos eletromagnéticos.

Parâmetros técnicos:DS3800HPBD

• • Tensão de entrada: A placa normalmente opera dentro de uma faixa específica de tensões de entrada. Normalmente, ele aceita uma entrada de tensão CC e a faixa típica pode ser em torno de +5V a +15V CC. No entanto, a faixa exata de tensão pode variar dependendo do modelo específico e dos requisitos da aplicação. Esta faixa de tensão foi projetada para ser compatível com os sistemas de fonte de alimentação comumente encontrados em ambientes industriais onde os sistemas Mark IV Speedtronic são implantados.
  • Consumo de energia: Em condições normais de operação, o consumo de energia do DS3800HPBD geralmente fica dentro de uma determinada faixa. Pode consumir aproximadamente 5 a 15 watts em média. Este valor pode variar com base em fatores como o nível de atividade no processamento de sinais, o número de componentes ativamente envolvidos e a complexidade das funções que está executando.
• Sinais de entrada
  • Entradas Digitais
    • Número de canais: Normalmente existem vários canais de entrada digital disponíveis, geralmente na faixa de 8 a 16 canais. Esses canais são projetados para receber sinais digitais de diversas fontes, como interruptores, sensores digitais ou indicadores de status dentro do sistema de controle industrial.
    • Níveis lógicos de entrada: Os canais de entrada digital são configurados para aceitar níveis lógicos padrão, geralmente seguindo os padrões TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Um nível alto digital pode estar na faixa de 2,4 V a 5 V e um nível baixo digital de 0 V a 0,8 V.
  • Entradas Analógicas
    • Número de canais: Geralmente possui vários canais de entrada analógica, geralmente variando de 4 a 8 canais. Esses canais são usados ​​para receber sinais analógicos de sensores como sensores de temperatura, sensores de pressão e sensores de vibração.
    • Faixa do sinal de entrada: Os canais de entrada analógica podem lidar com sinais de tensão dentro de faixas específicas. Por exemplo, eles podem aceitar sinais de tensão de 0 a 5 Vcc, 0 a 10 Vcc ou outras faixas personalizadas, dependendo da configuração e dos tipos de sensores conectados. Alguns modelos também podem suportar sinais de entrada de corrente, normalmente na faixa de 0 a 20 mA ou 4 a 20 mA.
    • Resolução: A resolução dessas entradas analógicas geralmente está na faixa de 10 a 16 bits. Uma resolução mais alta permite medição e diferenciação mais precisas dos níveis do sinal de entrada, permitindo uma representação precisa dos dados do sensor para processamento adicional no sistema de controle.
• Sinais de saída
  • Saídas Digitais
    • Número de canais: Normalmente existem vários canais de saída digital, geralmente na faixa de 8 a 16 canais também. Esses canais podem fornecer sinais binários para controlar componentes como relés, válvulas solenóides ou displays digitais dentro do sistema de controle industrial.
    • Níveis lógicos de saída: Os canais de saída digital podem fornecer sinais com níveis lógicos semelhantes aos das entradas digitais, com nível alto digital na faixa de tensão apropriada para acionamento de dispositivos externos e nível baixo digital dentro da faixa de baixa tensão padrão.
  • Saídas Analógicas
    • Número de canais: Pode apresentar vários canais de saída analógica, geralmente variando de 2 a 4 canais. Eles podem gerar sinais de controle analógicos para atuadores ou outros dispositivos que dependem de entrada analógica para operação, como válvulas de injeção de combustível ou palhetas de entrada de ar.
    • Faixa do sinal de saída: Os canais de saída analógica podem gerar sinais de tensão dentro de faixas específicas semelhantes às entradas, como 0 - 5 Vcc ou 0 - 10 Vcc. A impedância de saída desses canais geralmente é projetada para atender aos requisitos de carga típicos em sistemas de controle industrial, garantindo uma entrega de sinal estável e precisa aos dispositivos conectados.

Especificações de processamento e memória

• Processador
  • Tipo e velocidade do relógio: A placa incorpora um microprocessador com arquitetura e velocidade de clock específicas. A velocidade do clock normalmente está na faixa de dezenas a centenas de MHz, dependendo do modelo. Isto determina a rapidez com que o microprocessador pode executar instruções e processar os sinais recebidos. Por exemplo, uma velocidade de clock mais alta permite análise de dados e tomada de decisões mais rápidas ao lidar com vários sinais de entrada simultaneamente.
  • Capacidades de processamento: O microprocessador é capaz de realizar várias operações aritméticas, lógicas e de controle. Ele pode executar algoritmos de controle complexos baseados na lógica programada para processar os sinais de entrada dos sensores e gerar sinais de saída apropriados para atuadores ou para comunicação com outros componentes do sistema.
• Memória
  • EPROM (memória somente leitura programável apagável) ou memória Flash: O DS3800HPBD contém módulos de memória, que geralmente são EPROM ou memória Flash, com uma capacidade de armazenamento combinada que normalmente varia de vários kilobytes a alguns megabytes. Esta memória é usada para armazenar firmware, parâmetros de configuração e outros dados críticos que a placa precisa para operar e manter sua funcionalidade ao longo do tempo. A capacidade de apagar e reprogramar a memória permite a personalização do comportamento da placa e a adaptação a diferentes processos industriais e mudanças de requisitos.
  • Memória de acesso aleatório (RAM): Há também uma certa quantidade de RAM integrada para armazenamento temporário de dados durante a operação. A capacidade da RAM pode variar de alguns kilobytes a dezenas de megabytes, dependendo do design. Ele é usado pelo microprocessador para armazenar e manipular dados como leituras de sensores, resultados de cálculos intermediários e buffers de comunicação à medida que processa informações e executa tarefas.

Parâmetros da interface de comunicação

• Interfaces seriais
  • Taxas de transmissão: A placa suporta uma variedade de taxas de transmissão para suas interfaces de comunicação serial, que são comumente usadas para conexão com dispositivos externos em distâncias mais longas ou para interface com equipamentos legados. Normalmente, ele pode lidar com taxas de transmissão de 9.600 bits por segundo (bps) até valores mais altos, como 115.200 bps ou até mais, dependendo da configuração específica e dos requisitos dos dispositivos conectados.
  • Protocolos: É compatível com vários protocolos de comunicação serial, como RS232, RS485 ou outros protocolos padrão da indústria, dependendo das necessidades da aplicação. RS232 é frequentemente usado para comunicação ponto a ponto de curta distância com dispositivos como interfaces de operação locais ou ferramentas de diagnóstico. O RS485, por outro lado, permite a comunicação multidrop e pode suportar vários dispositivos conectados no mesmo barramento, tornando-o adequado para configurações de controle industrial distribuído onde vários componentes precisam se comunicar entre si e com o DS3800HPBD.
• Interfaces Paralelas
  • Largura de transferência de dados: As interfaces paralelas da placa possuem uma largura de transferência de dados específica, que pode ser, por exemplo, 8 bits, 16 bits ou outra configuração adequada. Isto determina a quantidade de dados que podem ser transferidos simultaneamente em um único ciclo de clock entre o DS3800HPBD e outros componentes conectados, normalmente outras placas dentro do mesmo sistema de controle. Uma largura de transferência de dados mais ampla permite taxas de transferência de dados mais rápidas quando grandes quantidades de informações precisam ser trocadas rapidamente, como em cenários de aquisição de dados em alta velocidade ou distribuição de sinais de controle.
  • Velocidade do relógio: As interfaces paralelas operam em uma determinada velocidade de clock, que define a frequência com que os dados podem ser transferidos. Essa velocidade de clock geralmente está na faixa de MHz e é otimizada para transferência de dados eficiente e confiável dentro do sistema de controle.

Especificações Ambientais

• Temperatura operacional: O DS3800HPBD foi projetado para operar dentro de uma faixa de temperatura específica, normalmente de -20°C a +60°C. Esta tolerância à temperatura permite-lhe funcionar de forma fiável em vários ambientes industriais, desde locais exteriores relativamente frios até áreas de produção quentes ou centrais eléctricas onde pode ser exposto ao calor gerado por equipamentos próximos.
• Umidade: Pode operar em ambientes com faixa de umidade relativa em torno de 5% a 95% (sem condensação). Essa tolerância à umidade garante que a umidade do ar não provoque curtos-circuitos elétricos ou corrosão dos componentes internos, possibilitando trabalhar em áreas com diferentes níveis de umidade presentes devido a processos industriais ou condições ambientais.
• Compatibilidade Eletromagnética (EMC): A placa atende aos padrões EMC relevantes para garantir seu funcionamento adequado na presença de interferência eletromagnética de outros equipamentos industriais e para minimizar suas próprias emissões eletromagnéticas que podem afetar dispositivos próximos. Ele foi projetado para suportar campos eletromagnéticos gerados por motores, transformadores e outros componentes elétricos comumente encontrados em ambientes industriais e manter a integridade do sinal e a confiabilidade da comunicação.

Dimensões físicas e montagem

• Tamanho do tabuleiro: As dimensões físicas do DS3800HPBD geralmente estão alinhadas com os tamanhos padrão da placa de controle industrial. Ele pode ter um comprimento na faixa de 8 a 16 polegadas, uma largura de 6 a 12 polegadas e uma espessura de 1 a 3 polegadas, dependendo do design específico e do formato. Essas dimensões são escolhidas para caber em gabinetes ou gabinetes de controle industrial padrão e para permitir instalação e conexão adequadas com outros componentes.
• Método de montagem: Ele foi projetado para ser montado com segurança dentro de seu invólucro ou gabinete designado. Normalmente apresenta furos ou ranhuras de montagem ao longo de suas bordas para permitir a fixação aos trilhos ou suportes de montagem no gabinete. O mecanismo de montagem foi projetado para suportar vibrações e esforços mecânicos comuns em ambientes industriais, garantindo que a placa permaneça firmemente no lugar durante a operação e mantendo conexões elétricas estáveis.

Aplicações: DS3800HPBD

• • Monitoramento e Processamento de Dados: Em usinas de turbina a vapor, o DS3800HPBD desempenha um papel crucial no recebimento e processamento de dados de uma infinidade de sensores. Ele recebe sinais de sensores de temperatura colocados em vários pontos críticos da turbina, como entrada de vapor, pás da turbina e seções de exaustão. Sensores de pressão ao longo das linhas de fornecimento de vapor e dentro da carcaça da turbina também enviam dados para a placa. Além disso, sensores de vibração no eixo da turbina e outros componentes rotativos fornecem informações valiosas sobre a saúde mecânica da turbina. O DS3800HPBD armazena em buffer e decodifica esses fluxos paralelos de sinais analógicos e digitais, convertendo-os em um formato que pode ser usado pelo sistema de controle para análises adicionais e tomada de decisões. Por exemplo, pode ajudar a determinar se a temperatura do vapor está dentro da faixa ideal para uma geração eficiente de energia e a evitar danos aos componentes da turbina devido ao superaquecimento ou estresse térmico.
  • Geração e transmissão de sinal de controle: Com base nos dados processados ​​do sensor, a placa está envolvida na geração e transmissão de sinais de controle para vários atuadores dentro do sistema de turbina a vapor. Ele pode enviar comandos para ajustar a posição das válvulas de entrada de vapor para regular o fluxo de vapor que entra na turbina, controlando assim a potência de saída e a velocidade de rotação da turbina. Ele também se coordena com outros componentes para gerenciar a operação do condensador, das bombas de água de alimentação e de outros sistemas auxiliares. Por exemplo, se os dados decodificados do sensor indicarem que a turbina está operando abaixo de sua eficiência ideal, o DS3800HPBD poderá se comunicar com os atuadores relevantes para fazer ajustes como aumentar o fluxo de vapor ou otimizar o fluxo de água de resfriamento no condensador para melhorar o desempenho geral.
  • Sequenciamento de inicialização e desligamento: Durante os procedimentos de partida e desligamento de uma turbina a vapor, a coordenação precisa de múltiplos sistemas é essencial. O DS3800HPBD facilita isso garantindo a sequência correta de eventos. Auxilia na abertura ou fechamento gradual das válvulas de vapor, na ativação ou desativação de bombas e no monitoramento dos parâmetros da turbina durante a transição entre os diferentes estados de operação. Por exemplo, durante a partida, garante que o vapor seja introduzido na turbina a uma taxa controlada para aquecer gradualmente os componentes e evitar choques térmicos repentinos que podem danificar a turbina.
• Controle de turbina a gás:
  • Integração de dados de sensores: Em usinas de turbina a gás, o DS3800HPBD é igualmente importante para integração de dados de vários sensores. Ele recebe sinais relacionados à temperatura da câmara de combustão, à pressão do suprimento de combustível e ar, à velocidade do rotor da turbina e aos níveis de vibração de diferentes partes. Ao armazenar e decodificar esses sinais, permite que o sistema de controle tenha uma visão abrangente da condição operacional da turbina a gás. Esta informação é vital para otimizar o processo de combustão, garantir a utilização eficiente do combustível e manter a integridade mecânica da turbina. Por exemplo, se os sensores de temperatura na câmara de combustão indicarem um aumento na temperatura, a placa poderá transmitir rapidamente esta informação ao sistema de controle, que poderá então ajustar a mistura ar-combustível ou os mecanismos de resfriamento para evitar superaquecimento e possíveis danos.
  • Coordenação de Controle: A placa participa da coordenação do controle dos diferentes componentes do sistema de turbina a gás. Ele envia sinais de controle para atuadores como válvulas de injeção de combustível, palhetas de admissão de ar e palhetas variáveis ​​do estator para ajustar o desempenho da turbina de acordo com os requisitos da rede elétrica ou as condições operacionais específicas. Por exemplo, durante mudanças de carga na rede elétrica, o DS3800HPBD pode ajudar no ajuste do fluxo de combustível e da entrada de ar para aumentar ou diminuir a potência da turbina a gás, mantendo sua estabilidade e eficiência.
  • Detecção e resposta a falhas: O DS3800HPBD também contribui para a detecção de falhas no sistema de turbina a gás. Ao monitorar continuamente os sinais do sensor e analisá-los, ele pode identificar padrões anormais ou valores fora da faixa que possam indicar um problema. Por exemplo, se o sinal de um sensor de vibração exceder repentinamente um limite predefinido, isso poderá sinalizar um possível problema nos rolamentos da turbina ou no desequilíbrio do rotor. Nestes casos, a placa pode disparar alarmes ou até mesmo iniciar procedimentos de desligamento automático, dependendo da gravidade da falha detectada e dos mecanismos de resposta configurados.

Fabricação Industrial e Controle de Processos

• Aplicações de unidade de processo: Em ambientes de fabricação industrial onde turbinas a vapor ou a gás são usadas para acionar processos mecânicos, o DS3800HPBD é crucial para garantir que a turbina opere de uma forma que atenda aos requisitos específicos do equipamento acionado. Por exemplo, numa fábrica de papel onde uma turbina a vapor aciona os rolos principais para a produção de papel, a placa recebe sinais relacionados com os requisitos de velocidade e binário dos rolos e transmite esta informação ao sistema de controlo da turbina. O sistema de controle ajusta então a potência e a velocidade da turbina de acordo para manter a taxa de produção e a qualidade do papel desejadas. Da mesma forma, em uma planta química onde uma turbina a gás alimenta um grande compressor para circulação de gás, o DS3800HPBD ajuda a coordenar a operação da turbina com os requisitos de desempenho do compressor, processando dados de sensores de ambos os sistemas e facilitando as ações de controle necessárias.
• Integração e Coordenação de Processos: O DS3800HPBD também auxilia na integração da operação da turbina com o processo industrial geral. Ele pode se comunicar com outros sistemas de controle nas instalações de fabricação, como controladores lógicos programáveis ​​(PLCs), sistemas de controle distribuído (DCS) ou sistemas de gerenciamento predial (BMS). Isso permite uma coordenação perfeita entre diferentes partes do processo de fabricação. Por exemplo, numa fábrica de automóveis onde uma turbina a vapor fornece energia para várias linhas de produção, a placa pode enviar dados ao sistema de controlo central sobre o estado da turbina, o desempenho e quaisquer problemas potenciais. O sistema de controle central pode então usar essas informações para otimizar a alocação de recursos, programar atividades de manutenção e sincronizar os cronogramas de produção com a disponibilidade de energia da turbina.

Sistemas Combinados de Calor e Energia (CHP)

• Otimização Energética: Em sistemas CHP instalados em edifícios comerciais, hospitais ou campi industriais, o DS3800HPBD é usado para gerenciar a operação da turbina a vapor ou a gás para produzir simultaneamente eletricidade e calor útil. Ele coordena a comunicação entre o sistema de controle da turbina e os sistemas responsáveis ​​pela utilização do calor, como sistemas de aquecimento, ventilação e ar condicionado (HVAC), caldeiras de água quente ou trocadores de calor de processos industriais. Por exemplo, num sistema CHP hospitalar, a placa pode ajustar a saída da turbina para garantir que haja eletricidade suficiente para equipamentos médicos críticos, ao mesmo tempo que fornece água quente ou vapor para fins de aquecimento e esterilização. Ele monitora as demandas de energia e calor da instalação e faz os ajustes necessários para otimizar a utilização geral de energia e reduzir a dependência de fontes externas de energia.
• Integração de Sistemas: O DS3800HPBD permite a integração do sistema CHP baseado em turbina com o sistema de gerenciamento de energia (EMS) do edifício. Ele fornece dados sobre o desempenho da turbina, produção de energia e eficiência ao EMS, que pode então usar essas informações para estratégias gerais de otimização de energia. Por exemplo, o EMS pode utilizar os dados do DS3800HPBD para tomar decisões sobre quando priorizar a geração de eletricidade para uso no local versus exportar o excesso de energia para a rede, dependendo de fatores como preços de eletricidade, ocupação do edifício e necessidades de aquecimento/resfriamento.

Integração de energias renováveis ​​e sistemas de energia híbridos

• Interação Turbina e Energia Renovável: Em sistemas de energia híbridos que combinam turbinas a vapor ou a gás com fontes de energia renováveis, como energia eólica ou solar, o DS3800HPBD desempenha um papel na coordenação da operação das diferentes fontes de energia. Pode comunicar com os sistemas de controlo dos componentes de energia renovável e da rede para gerir os fluxos de energia e garantir um funcionamento estável e eficiente. Por exemplo, quando a produção de energia eólica é elevada e excede a procura imediata da rede, o conselho pode ajustar o funcionamento da turbina para reduzir a sua produção de energia ou mesmo desligá-la temporariamente, ao mesmo tempo que facilita o armazenamento ou distribuição do excesso de energia. Por outro lado, durante períodos de baixa disponibilidade de energia renovável, pode aumentar a produção de energia da turbina para atender aos requisitos de energia.
• Integração de armazenamento de energia: Em sistemas onde o armazenamento de energia é incorporado, como baterias ou volantes, o DS3800HPBD pode fazer interface com os sistemas de controle de armazenamento de energia. Ele pode receber sinais relacionados ao estado de carga do armazenamento de energia, à demanda da rede e ao desempenho da turbina para tomar decisões sobre quando armazenar ou liberar energia e como ajustar a operação da turbina para apoiar a rede. Por exemplo, fora dos horários de pico, quando os preços da eletricidade são baixos, o conselho pode direcionar a turbina para carregar o sistema de armazenamento de energia, mantendo ao mesmo tempo uma produção mínima de energia para a rede. Então, durante os períodos de pico de demanda, ele pode usar a energia armazenada para aumentar o fornecimento geral de energia e otimizar a operação combinada da turbina e do armazenamento de energia.

Personalização: DS3800HPBD

• • Personalização do Algoritmo de Controle: Dependendo das características exclusivas da aplicação da turbina a vapor ou a gás e do processo industrial ao qual está integrada, o firmware do DS3800HPBD pode ser personalizado para implementar algoritmos de controle especializados. Por exemplo, em uma turbina a vapor usada para um processo industrial específico que requer controle de temperatura muito preciso do vapor que entra na turbina, algoritmos personalizados podem ser desenvolvidos para ajustar as posições da válvula de entrada de vapor com base em leituras mais detalhadas do sensor de temperatura e dados históricos. Em uma turbina a gás projetada para mudanças rápidas de carga em uma usina de pico, o firmware pode ser programado para otimizar o tempo de resposta para ajustar o fluxo de combustível e a entrada de ar, levando em consideração fatores como as curvas de desempenho específicas da turbina e a frequência esperada de variações de carga. .
  • Personalização de detecção e tratamento de falhas: O firmware pode ser configurado para detectar e responder a falhas específicas de maneira personalizada. Diferentes modelos de turbinas ou ambientes operacionais podem ter modos de falha distintos ou componentes mais propensos a problemas. Em uma turbina a vapor localizada em uma instalação com histórico de problemas de qualidade da água que podem afetar o desempenho do condensador, o firmware pode ser programado para monitorar de perto os parâmetros relacionados à operação do condensador, como temperatura da água de resfriamento e diferenciais de pressão. Se forem detectados valores anormais, podem ser acionados alertas específicos ou ações corretivas, como ajustar a vazão da água de resfriamento ou ativar bombas de reserva. Em uma turbina a gás operando em um ambiente empoeirado, o firmware pode ser personalizado para monitorar a queda de pressão do filtro de ar com mais frequência e iniciar lembretes de manutenção ou procedimentos de desvio automático se a queda de pressão exceder um determinado limite.
  • Personalização do protocolo de comunicação: Para integração com sistemas de controle industrial existentes que podem usar diferentes protocolos de comunicação, o firmware do DS3800HPBD pode ser atualizado para suportar protocolos adicionais ou especializados. Se uma usina tiver equipamentos legados que se comunicam por meio de um protocolo serial mais antigo, como RS232, com configurações personalizadas específicas, o firmware poderá ser modificado para permitir a troca contínua de dados com esses sistemas. Em uma configuração moderna visando integração com plataformas de monitoramento baseadas em nuvem ou tecnologias da Indústria 4.0, o firmware pode ser aprimorado para funcionar com protocolos como MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) para monitoramento remoto eficiente, análise de dados e controle de sistemas externos.
  • Personalização de processamento de dados e análise: o firmware pode ser personalizado para executar tarefas específicas de processamento e análise de dados relevantes para o aplicativo. Num sistema combinado de calor e energia (CHP), onde a otimização do equilíbrio entre a produção de eletricidade e de calor é crucial, o firmware pode ser programado para analisar as necessidades de energia e calor da instalação ao longo do tempo e calcular os pontos de funcionamento ideais para o vapor ou gás. turbina. Também pode avaliar a eficiência do processo de recuperação de calor e sugerir ajustes na operação da turbina para melhorar a utilização geral da energia. Num sistema de energia híbrido que combina a turbina com fontes de energia renováveis, o firmware pode analisar a interação entre diferentes fontes de energia, calcular a contribuição de cada fonte para a produção total de energia e tomar decisões sobre como ajustar a operação da turbina com base na disponibilidade. das energias renováveis ​​e da procura da rede.

Personalização de Hardware

• Personalização da configuração de entrada/saída (E/S):
  • Adaptação de entrada analógica: Dependendo dos tipos de sensores usados ​​em uma aplicação específica de turbina, os canais de entrada analógica do DS3800HPBD podem ser personalizados. Se um sensor de temperatura especializado com uma faixa de saída de tensão não padrão for instalado para medir a temperatura de um componente crítico na turbina, circuitos adicionais de condicionamento de sinal, como resistores personalizados, amplificadores ou divisores de tensão, poderão ser adicionados à placa. Essas adaptações garantem que os sinais exclusivos do sensor sejam adquiridos e processados ​​adequadamente pela placa. Da mesma forma, em uma turbina a gás com medidores de vazão personalizados com características de saída específicas, as entradas analógicas podem ser configuradas para lidar com os sinais de tensão ou corrente correspondentes com precisão.
  • Personalização de entrada/saída digital: Os canais de entrada e saída digitais podem ser adaptados para interagir com dispositivos digitais específicos no sistema. Se a aplicação exigir conexão com sensores ou atuadores digitais personalizados com níveis de tensão ou requisitos lógicos exclusivos, deslocadores de nível ou circuitos buffer adicionais poderão ser incorporados. Por exemplo, em uma turbina a vapor com um sistema especializado de proteção contra sobrevelocidade que utiliza componentes digitais com características elétricas específicas para maior confiabilidade, os canais de E/S digitais do DS3800HPBD podem ser modificados para garantir a comunicação adequada com esses componentes. Em um sistema de controle de turbina a gás com lógica digital não padronizada para acionamento de determinadas válvulas, a E/S digital pode ser personalizada adequadamente.
  • Personalização de entrada de energia: Em ambientes industriais com configurações de fonte de alimentação fora do padrão, a entrada de energia do DS3800HPBD pode ser adaptada. Se uma planta tiver uma fonte de energia com uma tensão ou corrente nominal diferente das opções típicas de fonte de alimentação que a placa normalmente aceita, módulos de condicionamento de energia como conversores DC-DC ou reguladores de tensão podem ser adicionados para garantir que a placa receba energia estável e apropriada. Por exemplo, em uma instalação de geração de energia offshore com sistemas complexos de fornecimento de energia sujeitos a flutuações de tensão e distorções harmônicas, soluções personalizadas de entrada de energia podem ser implementadas para proteger o DS3800HPBD contra picos de energia e garantir sua operação confiável.
• Módulos complementares e expansão:
  • Módulos de monitoramento aprimorados: Para melhorar os recursos de diagnóstico e monitoramento do DS3800HPBD, módulos de sensores extras podem ser adicionados. Em uma turbina a vapor onde se deseja um monitoramento mais detalhado da integridade das pás, sensores adicionais, como sensores de folga das pontas das pás, que medem a distância entre as pontas das pás da turbina e a carcaça, podem ser integrados. Esses dados adicionais do sensor podem então ser processados ​​pela placa e usados ​​para monitoramento de condições mais abrangente e alerta precoce de possíveis problemas relacionados à lâmina. Numa turbina a gás, sensores para detectar sinais precoces de instabilidade de combustão, tais como sensores ópticos para monitorar as características da chama, podem ser adicionados para fornecer mais informações para manutenção preventiva e otimizar a vida útil da turbina.
  • Módulos de Expansão de Comunicação: Se o sistema industrial tiver uma infraestrutura de comunicação legada ou especializada com a qual o DS3800HPBD precisa fazer interface, módulos de expansão de comunicação personalizados poderão ser adicionados. Isto poderia envolver a integração de módulos para suportar protocolos de comunicação serial mais antigos que ainda estão em uso em algumas instalações ou a adição de recursos de comunicação sem fio para monitoramento remoto em áreas de difícil acesso da planta ou para integração com equipes de manutenção móveis. Em uma configuração de geração de energia distribuída com múltiplas turbinas a vapor ou a gás espalhadas por uma grande área, módulos de comunicação sem fio podem ser adicionados ao DS3800HPBD para permitir que os operadores monitorem remotamente o status de diferentes turbinas e se comuniquem com as placas a partir de uma sala de controle central ou enquanto inspeções no local.

Personalização com base em requisitos ambientais

• Personalização de gabinete e proteção:
  • Adaptação a Ambientes Adversos: Em ambientes industriais particularmente severos, como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos, o gabinete físico do DS3800HPBD pode ser personalizado. Revestimentos, juntas e vedações especiais podem ser adicionados para aumentar a proteção contra corrosão, entrada de poeira e umidade. Por exemplo, em uma usina de energia no deserto, onde tempestades de poeira são comuns, o gabinete pode ser projetado com recursos aprimorados à prova de poeira e filtros de ar para manter limpos os componentes internos da placa. Numa instalação de processamento químico onde há risco de respingos e vapores químicos, o invólucro pode ser feito de materiais resistentes à corrosão química e vedado para evitar que quaisquer substâncias nocivas atinjam os componentes internos do painel de controle.
  • Personalização de gerenciamento térmico: Dependendo das condições de temperatura ambiente do ambiente industrial, soluções personalizadas de gerenciamento térmico podem ser incorporadas. Em uma instalação localizada em um clima quente onde a placa de controle possa ficar exposta a altas temperaturas por longos períodos, dissipadores de calor adicionais, ventiladores de resfriamento ou até mesmo sistemas de refrigeração líquida (se aplicável) podem ser integrados ao gabinete para manter o dispositivo dentro de sua capacidade. faixa ideal de temperatura operacional. Numa central eléctrica de clima frio, podem ser adicionados elementos de aquecimento ou isolamento para garantir que o DS3800HPBD arranca e funciona de forma fiável mesmo em temperaturas congelantes.

Personalização para padrões e regulamentos específicos do setor

• Personalização de conformidade:
  • Requisitos para usinas nucleares: Em usinas nucleares, que possuem padrões regulatórios e de segurança extremamente rígidos, o DS3800HPBD pode ser customizado para atender a essas demandas específicas. Isto pode envolver a utilização de materiais e componentes resistentes à radiação, a realização de testes especializados e processos de certificação para garantir a fiabilidade em condições nucleares, e a implementação de funcionalidades redundantes ou à prova de falhas para cumprir os elevados requisitos de segurança da indústria. Em uma embarcação naval movida a energia nuclear ou em uma instalação de geração de energia nuclear, por exemplo, a placa de controle precisaria atender a padrões rigorosos de segurança e desempenho para garantir a operação segura dos sistemas que dependem do DS3800HPBD para processamento e controle de sinais de entrada em vapor. ou turbina a gás ou outras aplicações relevantes.
  • Padrões Aeroespaciais e de Aviação: Em aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, compatibilidade eletromagnética (EMC) e confiabilidade devido à natureza crítica das operações das aeronaves. O DS3800HPBD pode ser personalizado para atender a esses requisitos. Por exemplo, pode ser necessário modificá-lo para ter recursos aprimorados de isolamento de vibração e melhor proteção contra interferência eletromagnética para garantir uma operação confiável durante o voo. Em uma unidade auxiliar de energia (APU) de aeronave que utiliza uma turbina a vapor ou a gás para geração de energia e requer processamento de sinal de entrada para seus sistemas de controle, a placa precisaria cumprir rigorosos padrões de aviação em termos de qualidade e desempenho para garantir a segurança e eficiência de a APU e sistemas associados.

Suporte e Serviços:DS3800HPBD

Nossa equipe de suporte técnico ao produto está disponível para ajudar com qualquer dúvida ou problema que você possa ter com nosso produto. Nossa equipe conhece o produto e pode orientar sobre a melhor forma de utilizá-lo para atender às suas necessidades.

Além do suporte técnico, oferecemos uma gama de serviços para ajudá-lo a aproveitar ao máximo nosso produto. Esses serviços incluem:

• Instalação e configuração
• Treinamento e integração
• Personalização e integração
• Consultoria e assessoria

Nosso objetivo é garantir que você tenha uma experiência perfeita com nosso produto e seja capaz de alcançar os resultados desejados. Se precisar de algum suporte técnico ou serviço, não hesite em entrar em contato com nossa equipe.
