General Electric DS3800HRCA painel de interface auxiliar para industrial

Descrição do produto:DS3800HRCA

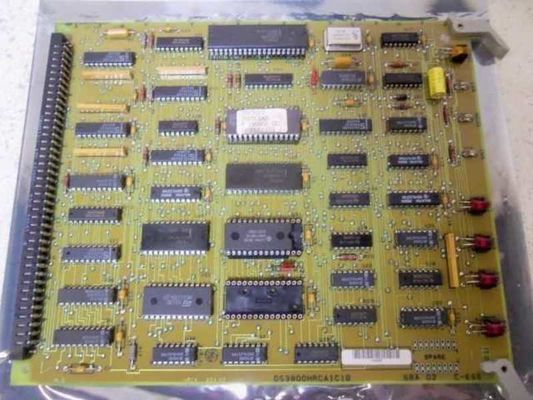

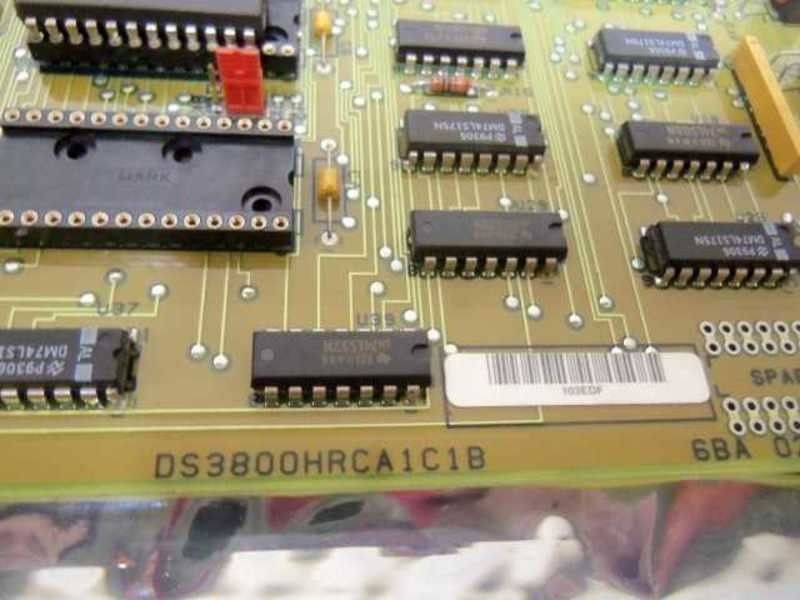

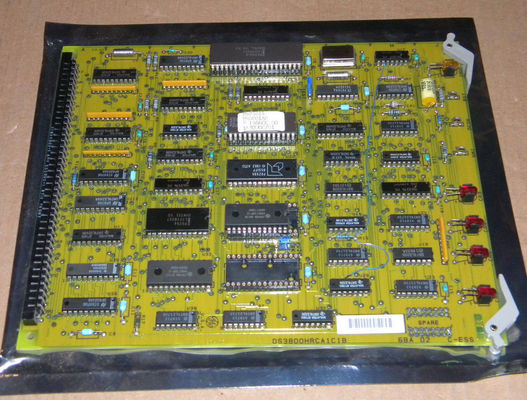

• Disposição e montagem do quadro: O DS3800HRCA é uma placa de circuito impresso com um layout cuidadosamente organizado.Pode ser facilmente ligado a outros componentes através de mecanismos de ligação específicosPor exemplo, dispõe de disposições para a ligação a terminais de alimentação base longos, que facilitam o fornecimento de energia elétrica à placa.Há também dois clips e dois pequenos parafusos que desempenham um papel na fixação no local dentro do sistema gabinete ou gabinete, assegurando a sua estabilidade durante o funcionamento e protegendo-a contra vibrações mecânicas ou deslocamentos acidentais.
• Luzes indicadoras: posicionados ao longo de uma borda da placa, existem vários LEDs indicadores que fornecem pistas visuais sobre o seu estado operacional.cada um segurado firmemente no lugar por pequenos clips pretosEstes LEDs são colocados estrategicamente para serem facilmente visíveis para técnicos e operadores.como a alimentação ou o modo de funcionamento em particularOs LEDs vermelhos, por outro lado, normalmente sinalizam várias condições anormais ou de alerta, como uma falha num circuito específico, uma situação de sobrevoltagem ou sobrecorrente,ou um problema com as funções de processamento de sinalA sua presença permite uma inspecção visual rápida para avaliar a saúde da placa num único olhar.
• Pins de salto: O tabuleiro possui cinco alfinetes cobertos por duas tampas.Estes pinos de pular são um aspecto importante de seu design, pois permitem que os operadores para modificar as conexões elétricas ou o fluxo de energia dentro dos circuitos da placa. Ao alterar a configuração destes saltadores, diferentes modos de funcionamento ou caminhos de sinal podem ser habilitados ou desactivados,proporcionando um nível de flexibilidade na adaptação da funcionalidade da placa aos requisitos específicos do sistema de controlo da turbinaPor exemplo, podem ser utilizados para selecionar entre diferentes faixas de entrada ou saída para certos sinais,ou para habilitar ou ignorar circuitos internos específicos para fins de solução de problemas ou personalização.
• Componentes eletrónicos: O DS3800HRCA é composto por uma variedade de componentes eletrónicos.que são utilizados para várias funções elétricas, tais como filtragem de ruído elétrico, armazenando energia elétrica para suavizar as flutuações de voltagem e garantir um fornecimento de energia estável para diferentes partes do circuito.como três diodos azuis, dois diodos prateados, um diodo preto e dezenove diodos amarelos.e controlar a direção do fluxo de corrente dentro dos circuitos elétricosAlém disso, há dezesseis resistores de fita na placa, cada um claramente marcado com a sua capacidade de corrente.estabelecendo quedas de tensão adequadas em diferentes secções do circuito, e assegurando que os sinais elétricos estão nos níveis corretos para o processamento e comunicação adequados dentro da placa e com outros componentes conectados.
• Chips de memóriaA placa incorpora um número significativo de chips de memória. Há 33 EPROM (Erasable Programmable Read-Only Memory) ou chips de armazenamento que podem ser atualizados e reprogramados.Estes são usados para armazenar firmware, algoritmos de controlo, parâmetros de configuração e outros dados que definem como a placa funciona e processa os sinais.A capacidade de atualizá-los e reprogramá-los permite a personalização e adaptação do comportamento da placa para diferentes aplicações de turbinas e mudanças nos requisitos operacionaisAlém disso, existem quatro chips EEPROM (Electrically Erasable Programmable Read-Only Memory) que não são atualizáveis da mesma forma.Estes são provavelmente utilizados para armazenar dados críticos e permanentes que não devem ser facilmente modificadosAlém disso, existem duas áreas na placa onde podem ser adicionados chips EPROM ou EEPROM adicionais.Um é rotulado "reparto" e tem pontos de fixação prateados., enquanto a outra é uma plataforma preta vazia com portas de conexão, proporcionando o potencial para expandir a capacidade de memória da placa ou adicionar funcionalidades personalizadas no futuro.

Capacidades funcionais

• Condicionamento do sinal: A função principal do DS3800HRCA é condicionar e processar vários sinais recebidos de sensores e outros componentes dentro do sistema de controlo da turbina.Pode lidar com uma grande variedade de sinais de entrada, incluindo os de sensores de temperatura (como termopares ou detectores de temperatura de resistência - RTD), sensores de pressão, sensores de vibração,e outros dispositivos de monitorização localizados em toda a turbinaPara sinais analógicos, ele executa operações como amplificação para aumentar os sinais fracos do sensor a um nível que pode ser detectado e processado com precisão pelo circuito interno da placa.Também aplica técnicas de filtragem para eliminar ruídos elétricos e interferências que possam estar presentes nos sinais, garantindo que os sinais processados sejam limpos e fiáveis para análise e tomada de decisão.
• Processamento e conversão de sinalA placa é capaz de converter diferentes tipos de sinais em formatos que possam ser compreendidos e utilizados pelo sistema de controlo.Os sinais analógicos dos sensores são convertidos em formato digital através de processos de conversão analógico-digital.Isto permite o processamento digital dos sinais utilizando o microprocessador incorporado e os circuitos digitais associados.execução de tarefas como a decodificação de informações digitais codificadas, amortecimento para reforçar os sinais para uma transmissão fiável dentro da placa e para outros componentes,e mudança de nível lógico para garantir a compatibilidade com os requisitos de tensão dos componentes internos.
• Armazenamento e recuperação de dados: Com os seus chips de memória múltiplos, o DS3800HRCA desempenha um papel crucial no armazenamento e recuperação de dados relacionados com o funcionamento da turbina e a configuração da placa.o firmware dos chips EPROM e EEPROM que contém os algoritmos de controlo e a lógica operacionalEstes algoritmos são executados pela placa para processar sinais e gerar sinais de controlo adequados para os atuadores dentro do sistema de turbinas.A memória também armazena parâmetros de configuração que definem aspectos como mapeamentos de entrada / saída, intervalos de sinal e configurações de comunicação.Estes dados são recuperados durante a operação para garantir que a placa funciona como configurado e pode adaptar-se a diferentes condições de funcionamento e requisitos do sistema.
• Geração de sinal de controlo: Com base nos sinais de entrada processados e na lógica de controlo programada armazenada na sua memória, o DS3800HRCA gera sinais de controlo para acionar vários componentes do sistema de turbinas.Pode enviar comandos para motores que accionam bombas para abastecimento de combustível, circulação de água de resfriamento, ou outros sistemas auxiliares relacionados com o funcionamento da turbina.assegurar o funcionamento da turbina em condições ótimasPor exemplo, se os sinais dos sensores processados indicarem que a temperatura da turbina está a ultrapassar um limite de segurança,a placa pode enviar um sinal de controle para abrir uma válvula de água de resfriamento mais amplo para aumentar o efeito de resfriamento e manter a temperatura dentro da faixa aceitávelDa mesma forma, durante os procedimentos de arranque ou desligamento,Coordena a sequência de ações enviando sinais adequados para diferentes atuadores para garantir uma transição suave e segura do estado de funcionamento da turbina.
• Comunicação e integração dos sistemas: O DS3800HRCA foi concebido para comunicar com outros componentes do sistema de controlo de turbinas GE Speedtronic Mark IV e potencialmente também com sistemas externos.Suporta múltiplas interfaces e protocolos de comunicaçãoPor exemplo, pode comunicar com outras placas ou controladores do sistema através de Ethernet, permitindo o compartilhamento de dados operacionais em tempo real.,coordenação das ações de controlo e monitorização e controlo remoto a partir de um local central; pode também utilizar protocolos de comunicação RS-485 ou outros protocolos de comunicação serial para interagir com sensores específicos,AcionadoresEsta capacidade de comunicação é essencial para o funcionamento geral e a otimização do sistema de controlo da turbina,Como permite que diferentes componentes trabalhem juntos de forma coordenada.

Papel nos sistemas industriais

• Geração de energia: Nas aplicações de geração de energia, em especial nas centrais a gás e turbinas a vapor, o DS3800HRCA é parte integrante do sistema de controlo.Funciona em conjunto com outros componentes para assegurar o funcionamento eficiente e seguro das turbinasAtravés do processamento e do condicionamento dos sinais dos sensores, ajuda a monitorizar a saúde e o desempenho da turbina,fornecer informações cruciais para que os operadores tomem decisões informadas sobre os ajustamentos de carga, cronogramas de manutenção e otimização geral do sistema.

• Fabricação industrial e controlo de processos: Em ambientes industriais onde as turbinas são utilizadas para conduzir outros processos,como em determinadas fábricas onde as turbinas a vapor alimentam linhas de produção ou em fábricas químicas onde as turbinas a gás são utilizadas para acionamentos mecânicos, o DS3800HRCA desempenha um papel semelhante no controlo e controlo do funcionamento da turbina.Assegura que a turbina fornece a potência necessária e funciona de forma a satisfazer as exigências específicas do processo de fabricação.

Considerações ambientais e operacionais

• Tolerância à temperatura e à umidade: O DS3800HRCA foi concebido para funcionar em condições ambientais específicas.Geralmente entre -20°C e +70°CEsta tolerância à alta temperatura permite-lhe ser implantado em vários locais,de ambientes exteriores frios, como os locais de produção de energia durante o inverno, para áreas de produção quentes ou salas de equipamento onde possa estar exposto ao calor gerado pelas máquinas próximas;.

• Compatibilidade eletromagnética (EMC): Operar eficazmente em ambientes industriais eletricamente barulhentos, onde existem numerosos motores, geradores e outros equipamentos elétricos que geram campos eletromagnéticos,O DS3800HRCA tem boas propriedades de compatibilidade eletromagnéticaÉ projetado para resistir a interferências electromagnéticas externas e também minimizar as suas próprias emissões electromagnéticas para evitar interferências com outros componentes do sistema.Isto é conseguido através do design cuidadoso do circuito, a utilização de componentes com boas características EMC e, se necessário, uma protecção adequada,permitindo que a placa mantenha a integridade do sinal e uma comunicação fiável na presença de perturbações eletromagnéticas.

Características:DS3800HRCA

• Tratamento de sinais analógicos e digitais: O DS3800HRCA é competente no tratamento de sinais analógicos e digitais. Pode receber uma ampla gama de sinais analógicos de vários sensores posicionados em toda a turbina,Sensores de temperatura (incluindo termopares e detectores de temperatura de resistência - RTD), sensores de pressão, sensores de vibração e outros.Realiza etapas essenciais de processamento, incluindo a amplificação para aumentar os sinais fracos do sensor para um nível adequado para processamento adicional, filtragem para eliminar ruídos e interferências eléctricas e conversão analógica-digital precisa, que permite a conversão dos sinais analógicos em formato digital,que pode então ser efetivamente analisado e manipulado pelo circuito digital interno da placa.
•
  Na frente digital, ele pode gerenciar sinais digitais de diferentes fontes como interruptores, sensores digitais ou indicadores de status dentro do sistema. and decoding are carried out to ensure that the digital signals are in the appropriate format and voltage levels for the internal components and to extract useful information from encoded digital signals.
• Alta resolução do sinal: Quando se trata de entradas analógicas, a placa normalmente oferece uma resolução relativamente elevada para conversão analógica para digital.Dependendo do modelo específicoUma resolução mais elevada significa que variações menores nos sinais analógicos de entrada podem ser detectadas e representadas com precisão no domínio digital.quando se medem alterações de temperatura ou de pressão num sistema de turbinas, uma resolução mais elevada permite uma monitorização e um controlo mais precisos, o que é crucial para manter condições de funcionamento ótimas e detectar sinais precoces de potenciais problemas.
• Condicionamento de sinal versátil: fornece capacidades versáteis de condicionamento de sinal para diferentes tipos de sensores.que produzem sinais de tensão muito baixa proporcionais à temperatura, através da aplicação de técnicas de amplificação e compensação de junção a frio adequadas.pode medir com precisão as alterações de resistência e convertê-las em valores de temperatura correspondentes utilizando algoritmos de calibração corretosEsta adaptabilidade a vários tipos de sensores torna-o adequado para uma ampla gama de aplicações de monitorização de turbinas.

• Características da comunicação

• Interfaces de comunicação múltiplas: O DS3800HRCA suporta múltiplas interfaces de comunicação, melhorando sua capacidade de integração com diferentes sistemas.e potencialmente outras interfaces de comunicação em sérieA interface Ethernet permite a integração perfeita em redes locais (LAN) e facilita a comunicação com outros componentes-chave do sistema de controlo industrial.como outros controladores, estações de operação e estações de trabalho de manutenção, permitindo um intercâmbio eficiente de dados, monitorização e controlo remoto, permitindo aos operadores aceder a dados em tempo real a partir de um local central,fazer ajustes no funcionamento da turbina, e realizar tarefas de diagnóstico sem ter de estar fisicamente presente perto do equipamento.
•
  A interface RS-485 é útil para se conectar com uma variedade de sensores, atuadores ou equipamentos herdados que usam este protocolo.que permitem a comunicação com vários dispositivos numa configuração de autocarro serialIsto é valioso em ambientes industriais onde diferentes componentes precisam trocar dados a longas distâncias ou numa configuração em rede.
• Ampla gama de protocolos suportados: Dependendo dos requisitos da aplicação, a placa pode suportar vários protocolos de comunicação construídos sobre estas interfaces.pode ser capaz de trabalhar com o protocolo Modbus RTU (Remote Terminal Unit) sobre RS-485 para uma troca eficiente de dados entre diferentes componentes em uma configuração master-slave. Através do Ethernet, pode suportar protocolos como TCP/IP (Transmission Control Protocol/Internet Protocol),Permitindo-lhe comunicar com uma ampla gama de dispositivos e sistemas num ambiente em redeEsta flexibilidade no apoio ao protocolo permite a integração com diferentes sistemas e plataformas de controlo, facilitando a interoperabilidade em ambientes industriais complexos.

• Características de controlo e de accionamento

• Controle preciso do atuador: O DS3800HRCA tem a capacidade de gerar sinais de controlo precisos para uma variedade de atuadores no sistema de turbinas.e outros dispositivos que são cruciais para ajustar o funcionamento da turbina e dos seus sistemas auxiliares associadosCom base nos sinais processados dos sensores e na lógica de controlo programada (armazenada na placa ou num sistema de controlo de nível superior ligado),pode fazer ajustes finos para garantir que a turbina funcione em condições ideaisPor exemplo, pode regular o fluxo de combustível, vapor ou água de refrigeração, controlando com precisão a posição das válvulas, ou ajustar a velocidade dos motores que conduzem bombas ou outros componentes mecânicos.
• Lógica de controlo programável: A placa provavelmente incorpora capacidades lógicas programáveis, permitindo que os usuários implementem algoritmos de controle personalizados.Esta flexibilidade permite aos engenheiros adaptar as estratégias de controlo aos requisitos específicos da aplicação da turbina e do processo industrial em que está integrada.Seja otimizando as sequências de arranque e desligamento de uma turbina a vapor, ou ajustando o comportamento de carga de uma turbina a gás com base nas demandas da rede,A capacidade de programar a lógica de controle personalizada é uma vantagem significativaTambém permite a adaptação do sistema de controlo às alterações no desempenho da turbina, no ambiente de funcionamento ou nos requisitos do processo ao longo do tempo.

• Características da Memória

• Ampla memória de bordo: O DS3800HRCA está equipado com uma quantidade significativa de memória de bordo. Inclui 33 EPROM (Erasable Programmable Read-Only Memory) ou chips de armazenamento que podem ser atualizados e reprogramados,juntamente com quatro chips EEPROM (Electrically Erasable Programmable Read-Only Memory)A capacidade de armazenamento combinada destes módulos de memória fornece espaço suficiente para armazenar firmware, parâmetros de configuração, algoritmos de controlo,e outros dados críticos de que o conselho necessita para operar e manter a sua funcionalidade ao longo do tempoA capacidade de actualizar e reprogramar os chips EPROM permite a personalização do comportamento da placa e a adaptação a diferentes processos industriais e exigências em evolução.
• Opções de memória expansíveis: Além dos chips de memória existentes, a placa tem duas áreas onde chips EPROM ou EEPROM adicionais podem ser adicionados.e a outra é uma plataforma preta vazia com portas de ligaçãoEstas opções de expansão proporcionam o potencial de aumentar ainda mais a capacidade de memória ou de adicionar funcionalidades personalizadas no futuro.Esta expansão é útil, uma vez que as aplicações industriais podem evoluir ou exigir mais armazenamento para algoritmos avançados de controle, registar dados adicionais dos sensores, ou para outros fins.

• Características de diagnóstico e monitorização

• Luzes indicadoras LED: A presença de um LED âmbar e quatro luzes indicadoras LED vermelhas é uma característica útil para avaliar rapidamente o estado do quadro.O LED âmbar pode fornecer pistas visuais sobre as condições normais de funcionamento, como indicando que a placa está ligada ou que um determinado modo de funcionamento está ativo.são concebidos para sinalizar diferentes tipos de condições anormais ou de alerta, como uma falha num circuito específico, uma situação de sobrevoltagem ou sobrecorrente, ou um problema com as funções de processamento de sinal.Este feedback visual permite aos técnicos e operadores identificar prontamente possíveis problemas e tomar as medidas adequadas sem ter de depender imediatamente de ferramentas de diagnóstico complexas.
• Pontos de ensaio (se aplicável): Algumas versões do DS3800HRCA podem ter pontos de teste estrategicamente localizados na placa. Estes pontos de teste fornecem acesso a nós elétricos específicos dentro do circuito,permitindo aos técnicos utilizar equipamentos de ensaio como multimetros ou osciloscópios para medir tensões, correntes, ou formas de onda de sinal. Isto permite solução de problemas detalhada, verificação da integridade do sinal, e uma melhor compreensão do comportamento do circuito interno,especialmente quando se tenta diagnosticar problemas relacionados com o processamento de sinal, distribuição de energia, ou comunicação.

• Características de adaptabilidade ao ambiente

• Ampla gama de temperaturas: A placa é concebida para funcionar num intervalo de temperatura relativamente amplo, normalmente de -20°C a +70°C.Esta ampla tolerância à temperatura permite-lhe funcionar de forma fiável em vários ambientes industriais, desde locais de produção de energia ao ar livre frios durante o inverno até áreas de fabrico quentes ou salas de equipamento onde podem estar expostas ao calor gerado pelas máquinas próximas.Isto garante que o DS3800HRCA pode manter o seu desempenho e capacidades de comunicação, independentemente das condições de temperatura ambiente.
• Humidade e compatibilidade electromagnética (EMC): Pode suportar uma ampla gama de níveis de umidade dentro da gama de não condensação comum em ambientes industriais, geralmente entre 5% e 95%.Esta tolerância à umidade impede que a umidade no ar cause curto-circuitos elétricos ou corrosão dos componentes internosAlém disso, a placa tem boas propriedades de compatibilidade electromagnética, meaning it can withstand external electromagnetic interference from other electrical equipment in the vicinity and also minimize its own electromagnetic emissions to avoid interfering with other components in the systemIsto permite-lhe operar de forma estável em ambientes eletricamente barulhentos onde existem numerosos motores, geradores e outros dispositivos elétricos que geram campos eletromagnéticos.

Parâmetros técnicos:DS3800HRCA

• Fornecimento de energia
  • Voltagem de entrada: O DS3800HRCA é projetado para operar com uma faixa específica de tensões de entrada.Este nível de tensão é comumente utilizado em sistemas de controlo industriais e é escolhido para garantir o funcionamento estável e a compatibilidade com outros componentes da infra-estrutura de controlo da turbinaA fonte de alimentação também tem certas exigências de corrente, com um consumo máximo de corrente de cerca de 2 A em condições normais de funcionamento.Isto leva em conta a potência necessária pelos vários componentes na placa, tais como o microprocessador, chips de memória e circuitos de processamento de sinal.
  • Consumo de energia: Em funcionamento normal, o consumo de energia do DS3800HRCA está geralmente dentro de um intervalo específico, podendo consumir em média cerca de 10 a 30 watts,Dependendo de fatores como o nível de atividade no processamento de sinais, o número de componentes ativamente envolvidos, e a complexidade das funções que está a executar.A placa é projetada para ser eficiente de energia para minimizar a geração de calor, proporcionando ainda a potência de processamento necessária e funcionalidade.
• Sinais de entrada
  • Entradas digitais
    • Número de canais: Há tipicamente vários canais de entrada digital disponíveis, muitas vezes na faixa de 8 a 16 canais.Sensores digitais, ou indicadores de estado no sistema de controlo industrial.
    • Níveis de lógica de entrada: Os canais de entrada digitais são configurados para aceitar níveis lógicos padrão, geralmente seguindo os padrões TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor).Um nível digital elevado pode estar na faixa de 2.4V a 5V e um nível baixo digital de 0V a 0,8V.
  • Entradas analógicas
    • Número de canais: Geralmente tem vários canais de entrada analógicos, geralmente variando de 4 a 8 canais.Estes canais são utilizados para receber sinais analógicos de sensores como os sensores de temperatura (termopares e detectores de temperatura de resistência - RTDs), sensores de pressão, sensores de vibração e outros.
    • Faixa de sinal de entradaOs canais de entrada analógicos podem lidar com sinais de tensão dentro de faixas específicas, por exemplo, podem aceitar sinais de tensão de 0 a 5 V CC, 0 a 10 V CC,ou outras faixas personalizadas, consoante a configuração e os tipos de sensores ligadosAlguns modelos também podem suportar sinais de entrada de corrente, tipicamente na faixa de 0 - 20 mA ou 4 - 20 mA.
    • ResoluçãoA resolução destas entradas analógicas é geralmente de 10 a 16 bits.que permitam a representação precisa dos dados dos sensores para processamento posterior no sistema de controlo.
• Sinais de saída
  • Resultados digitais
    • Número de canais: Há tipicamente vários canais de saída digital, muitas vezes na faixa de 8 a 16 canais também. Estes canais podem fornecer sinais binários para controlar componentes como relés, válvulas solenoides,Displays digitais no sistema de controlo industrial.
    • Níveis de lógica de saída: Os canais de saída digital podem fornecer sinais com níveis lógicos semelhantes aos de entrada digital,com um nível digital elevado na faixa de tensão adequada para a condução de dispositivos externos e um nível digital baixo na faixa de baixa tensão padrão.
  • Saídas analógicas
    • Número de canais: Pode ter um número de canais de saída analógicos, geralmente entre 2 e 4 canais.Estes podem gerar sinais de controle analógicos para atuadores ou outros dispositivos que dependem de entrada analógica para operação, tais como válvulas de injecção de combustível ou válvulas de entrada de ar.
    • Faixa de sinal de saídaOs canais de saída analógicos podem gerar sinais de tensão dentro de faixas específicas semelhantes às entradas, tais como 0 - 5V DC ou 0 - 10V DC.A impedância de saída destes canais é geralmente concebida para corresponder aos requisitos de carga típicos dos sistemas de controlo industrial, assegurando uma transmissão estável e precisa do sinal para os dispositivos ligados.

Especificações de processamento e memória

• Processador
  • Tipo e velocidade do relógio: A placa incorpora um microprocessador de 32 bits com uma arquitetura específica e velocidade de relógio.Por exemplo:, pode ter uma velocidade de clock de 50 MHz ou superior, o que determina a rapidez com que o microprocessador pode executar instruções e processar os sinais recebidos.Uma velocidade de relógio mais alta permite uma análise de dados e uma tomada de decisão mais rápidas ao lidar com vários sinais de entrada simultaneamente.
  • Capacidades de processamento: O microprocessador é capaz de realizar várias operações aritméticas, lógicas e de controlo. It can execute complex control algorithms based on the programmed logic to process the input signals from sensors and generate appropriate output signals for actuators or for communication with other components in the system.
• Memória
  • Capacidade de memória de bordo: O DS3800HRCA possui uma quantidade significativa de memória de bordo, incluindo 256 MB de memória de acesso aleatório (RAM) para armazenamento temporário de dados durante a operação.A RAM é usada pelo microprocessador para armazenar e manipular dados, como leituras do sensor, resultados de cálculo intermediários e buffers de comunicação enquanto processa informações e executa tarefas.

Parâmetros da interface de comunicação

• Interface Ethernet
  • Velocidade e Padrões: A interface Ethernet no DS3800HRCA normalmente suporta velocidades Ethernet padrão da indústria, como 10/100 Mbps.3, permitindo a integração perfeita com as redes locais (LAN) e a comunicação com outros dispositivos ligados à rede, incluindo computadores, servidores,e outros controladores industriaisEsta interface facilita a monitorização remota, o controlo e o intercâmbio de dados através da rede, tornando possível gerir e supervisionar o funcionamento do sistema industrial a partir de um local central.
  • Endereço MAC: A placa tem um endereço exclusivo de controle de acesso à mídia (MAC) atribuído à sua interface Ethernet, que é usado para identificá-lo na rede e garantir uma comunicação adequada com outros dispositivos.
• Interface RS-485
  • Taxas de Baud: A interface RS-485 suporta uma gama de taxas de baud para comunicação serial, tipicamente de 9600 bits por segundo (bps) até valores mais altos como 115200 bps ou mais,Dependendo da configuração específica e dos requisitos dos dispositivos ligadosIsso permite uma comunicação flexível com outros dispositivos que usam o protocolo RS-485, que é frequentemente usado em ambientes industriais para cenários de comunicação de longa distância ou multi-drop.
  • Protocolos: Pode suportar vários protocolos de comunicação em série construídos em cima do RS-485,como o protocolo Modbus RTU (Remote Terminal Unit) para comunicação com vários dispositivos escravos em uma configuração master-slave, permitindo um intercâmbio eficiente de dados entre os diferentes componentes num sistema de controlo industrial distribuído.

Especificações ambientais

• Temperatura de funcionamento: O DS3800HRCA foi concebido para funcionar numa gama de temperaturas específica, normalmente de -20°C a +70°C.Esta tolerância à temperatura permite que funcione de forma fiável em vários ambientes industriais, de locais externos relativamente frios a zonas de fabrico quentes ou centrais eléctricas onde pode estar exposto ao calor gerado por equipamentos próximos.
• Humidade: Pode funcionar em ambientes com um intervalo de umidade relativa de cerca de 5% a 95% (sem condensação).Esta tolerância à umidade garante que a umidade no ar não cause curto-circuitos elétricos ou corrosão dos componentes internos, permitindo-lhe trabalhar em zonas com diferentes níveis de umidade devido a processos industriais ou condições ambientais.
• Compatibilidade eletromagnética (EMC): The board meets relevant EMC standards to ensure its proper functioning in the presence of electromagnetic interference from other industrial equipment and to minimize its own electromagnetic emissions that could affect nearby devicesÉ projetado para resistir a campos electromagnéticos gerados por motores, transformadores,e outros componentes elétricos comumente encontrados em ambientes industriais e mantêm a integridade do sinal e a fiabilidade da comunicação.

Dimensões físicas e montagem

• Tamanho da placa: As dimensões físicas do DS3800HRCA estão geralmente em conformidade com os tamanhos padrão das placas de controlo industriais.e uma espessura de 1 - 2 polegadas, em função do desenho e do factor de forma específicos.Essas dimensões são escolhidas para caber em armários ou gabinetes de controlo industriais normais e para permitir a instalação e ligação adequadas com outros componentes.
• Método de montagem: Está concebido para ser montado de forma segura no interior da caixa ou do recinto designados.Ele normalmente apresenta furos de montagem ou slots ao longo de suas bordas para permitir a fixação aos trilhos de montagem ou suportes no armárioO mecanismo de montagem foi concebido para suportar as vibrações e as tensões mecânicas comuns nos ambientes industriais.assegurar que a placa permanece firmemente no lugar durante a operação e manter conexões elétricas estáveis.

Aplicações:DS3800HRCA

• Aplicações de turbinas a gás:
  • Monitorização e controlo: Nas centrais de energia de turbina a gás, o DS3800HRCA desempenha um papel crucial no sistema de controlo.com um diâmetro superior a 50 mm,Os sensores de pressão nas condutas de abastecimento de combustível e de ar, bem como os sensores de vibração nos componentes rotativos, também enviam sinais para a placa.O DS3800HRCA processa esses sinais analógicos e digitais para monitorar a saúde e o desempenho da turbina a gás continuamentePor exemplo, pode detectar qualquer aumento anormal da temperatura na câmara de combustão, o que pode indicar ineficiência de combustão ou danos potenciais aos componentes da turbina.Com base nesta análise, pode então enviar sinais de controlo para ajustar a taxa de injecção de combustível, as lâminas de admissão de ar ou os mecanismos de arrefecimento para manter condições de funcionamento ideais.
  • Gestão da carga: Durante as variações na demanda da rede de energia, o DS3800HRCA ajuda a ajustar a potência da turbina a gás.Pode aumentar a carga da turbina enviando sinais adequados para os atuadores que controlam o fluxo de combustível e outros parâmetrosPor outro lado, quando a carga na rede diminui, pode reduzir a potência da turbina de forma controlada para assegurar uma operação eficiente e a estabilidade da rede.Pode comunicar com o sistema de controlo de combustível para diminuir a quantidade de combustível fornecida à turbina, mantendo a velocidade de rotação necessária e outros parâmetros de funcionamento..
  • Integração do sistema: A interface Ethernet do DS3800HRCA permite a integração perfeita com outros componentes do sistema de controlo da central.Pode comunicar com a unidade de controlo principal que supervisiona múltiplas turbinas e sistemas auxiliaresAlém disso, pode ligar-se a outros controladores e estações operadoras para sincronizar o funcionamento de diferentes partes da instalação de geração de energia.Esta integração permite um controlo coordenado, monitorização remota a partir de uma sala de controlo central e partilha de dados operacionais para a otimização global do sistema e planeamento da manutenção.
• Aplicações de turbinas a vapor:
  • Monitorização dos parâmetros do processo: Nas centrais de turbina a vapor, o DS3800HRCA interage com sensores que medem parâmetros-chave, como a pressão de vapor em diferentes pontos do sistema, a temperatura do vapor,e a velocidade de rotação da turbinaTambém se conecta com sensores que monitorizam a condição do condensador, como temperatura e pressão da água de resfriamento.A placa ajuda a manter as condições de funcionamento ótimas da turbina a vaporPor exemplo, se a pressão do vapor cair abaixo de um certo nível, pode desencadear um alarme ou comunicar com o sistema de controlo para ajustar as válvulas de alimentação de vapor para restaurar a pressão adequada.
  • Coordenação do arranque e do encerramento: Durante os procedimentos de arranque e desligamento de turbinas a vapor, o DS3800HRCA é responsável pela coordenação da sequência de eventos.Ele garante que as válvulas de entrada de vapor abrir ou fechar gradualmente para aquecer ou resfriar a turbina com segurança, evitando o esforço térmico dos componentes. Também controla o funcionamento das bombas de água de alimentação e outros sistemas auxiliares na ordem correta.Pode iniciar a bomba de água de alimentação no momento adequado para fornecer água à caldeira e manter o processo de geração de vapor, aumentando gradualmente o fluxo de vapor para a turbina.
  • Monitorização e otimização a distância: Com a sua conectividade Ethernet, o DS3800HRCA permite monitorizar remotamente o desempenho da turbina a vapor a partir de um centro de controlo situado longe da planta real.Os operadores podem acompanhar parâmetros como a eficiência da turbinaA manutenção é proativa, uma vez que os técnicos podem identificar e resolver problemas antes que eles levem a falhas graves.Os dados recolhidos podem ser utilizados para otimizar o funcionamento da turbina ao longo do tempo., tais como o ajustamento dos parâmetros de controlo para melhorar a eficiência da conversão de energia.

Indústria do petróleo e do gás

• Compressão de gás: Na produção e no transporte de petróleo e gás, as estações de compressão são cruciais para aumentar a pressão do gás natural para facilitar o seu fluxo através dos gasodutos.Turbinas a gás são frequentemente usadas para acionar estes compressoresO DS3800HRCA é utilizado para controlar o funcionamento destas turbinas para garantir uma compressão de gás eficiente e fiável.a temperatura do gásCom base nesses dados, ajusta o abastecimento de combustível e outros parâmetros de controlo para manter a relação de compressão e a taxa de fluxo desejadas.
• Monitorização da condiçãoA placa monitora continuamente o estado da turbina e do sistema de compressores e pode detectar sinais precoces de desgaste, tais como alterações nos padrões de vibração ou na temperatura dos componentes.Esta informação é valiosa para agendar a manutenção preventiva e evitar avarias inesperadasPor exemplo, se os níveis de vibração da turbina ultrapassarem um certo limiar, oPode alertar os operadores para que realizem inspecções e realizem as reparações necessárias antes de ocorrer uma avaria mais grave.
• Operação e gestão a distância: Com a sua interface Ethernet, o DS3800HRCA permite a operação e gestão remotas das turbinas das estações de compressão.Os operadores podem monitorizar e controlar várias estações de compressão a partir de um local central, facilitando a gestão de uma grande rede de infra-estruturas de produção e transporte de gás.Esta capacidade remota melhora a eficiência operacional e permite uma resposta rápida a quaisquer problemas que surjam no terreno.

Fabricação industrial

• Alimentação dos processos de fabrico: Em muitas indústrias, as turbinas são utilizadas para fornecer energia mecânica para a condução de vários processos.turbinas de vapor podem conduzir os rolos que prensam e secam o papelO DS3800HRCA controla o funcionamento destas turbinas para garantir que os rolos girem à velocidade correta e com o binário adequado.Ele recebe sinais de sensores que monitorizam a velocidade e a carga dos rolos e ajusta a potência da turbina em conformidadeEste controlo preciso ajuda a manter a qualidade constante do papel e a eficiência da produção.
• Optimização de processos: Nas instalações químicas, as turbinas a gás podem ser utilizadas para alimentar compressores que fazem circular gases durante o processo de produção.O DS3800HRCA monitora os requisitos de pressão e de fluxo dos processos químicos e ajusta o funcionamento da turbina para satisfazer essas demandasAo analisar continuamente os dados dos sensores e fazer ajustes em tempo real, pode otimizar o uso de energia e garantir que as reações químicas prossigam sem problemas.Ele pode controlar a velocidade da turbina para manter a pressão certa em um recipiente de reação, aumentando a produtividade e a qualidade globais dos produtos químicos.
• Proteção dos equipamentosA placa desempenha também um papel na protecção do equipamento de fabrico, monitorizando as condições de funcionamento da turbina.ou outros sinais de possíveis avarias, pode tomar medidas imediatas para desligar a turbina ou ajustar o seu funcionamento para evitar danos às máquinas ligadas.Isso ajuda a minimizar o tempo de inatividade e reduzir os custos de manutenção no processo de fabricação.

Personalização: DS3800HRCA

• Personalização do firmware:
  • Customização do algoritmo de controle: Dependendo das características únicas da aplicação e do processo industrial específico em que está integrado,O firmware do DS3800HRCA pode ser personalizado para implementar algoritmos de controle especializadosPor exemplo, numa turbina a gás utilizada para gerar energia numa região com frequentes e rápidas alterações de carga na rede eléctrica,Algoritmos personalizados podem ser desenvolvidos para permitir que a turbina responda mais rapidamente e sem problemas a tais variaçõesIsto pode implicar a otimização da forma como a placa ajusta a injecção de combustível e a entrada de ar com base em sinais de demanda da rede em tempo real e métricas de desempenho da turbina.

• Detecção de falhas e personalização de manipulaçãoO firmware pode ser configurado para detectar e responder a falhas específicas de forma personalizada.Em aplicações de turbinas marítimas em que o equipamento está exposto a ambientes de água salgada agressivos e a altas vibrações decorrentes do movimento do navio, o firmware pode ser programado para realizar verificações mais frequentes dos sensores relacionados com corrosão e vibração.

• Customização de protocolo de comunicação: Para integrar-se com sistemas de controlo industrial existentes que podem utilizar protocolos de comunicação diferentes, o firmware do DS3800HRCA pode ser atualizado para suportar protocolos adicionais ou especializados.Em uma central elétrica que tenha sistemas herdados que ainda utilizem protocolos de comunicação serial mais antigos para algumas das suas funções de monitorização e controlo, o firmware pode ser modificado para permitir um intercâmbio de dados perfeito com esses sistemas.

• Processamento de dados e personalização de análises: O firmware pode ser personalizado para executar tarefas específicas de processamento e análise de dados relevantes para a aplicação.Em um processo de fabricação química onde uma turbina está a conduzir um recipiente de reação e controle preciso de temperatura e pressão é crucial, o firmware pode ser programado para analisar os dados dos sensores relacionados a estes parâmetros ao longo do tempo.e ajustar o funcionamento da turbina proativamente para manter condições de reação ótimas.

Personalização de hardware

• Configuração de entrada/saída (I/O):
  • Adaptação de entrada analógica: Dependendo dos tipos de sensores utilizados em uma aplicação particular, os canais de entrada analógicos do DS3800HRCA podem ser personalizados.Em uma turbina a gás utilizada numa central eléctrica com sensores de alta temperatura especializados que tenham uma gama de tensão de saída não-padrão, circuitos de condicionamento de sinal adicionais como resistores personalizados, amplificadores ou divisores de tensão podem ser adicionados à placa.Essas adaptações garantem que os sinais únicos do sensor sejam devidamente adquiridos e processados pela placa.

• Personalização de entrada/saída digital: Os canais de entrada e saída digitais podem ser adaptados para interagir com dispositivos digitais específicos do sistema.Em uma fábrica com um sistema de bloqueio de segurança personalizado que utiliza sensores digitais com níveis de tensão únicos ou requisitos lógicos, podem incorporar-se alteradores de nível ou circuitos tampão adicionais, o que garante uma comunicação adequada entre o DS3800HRCA e estes componentes.

• Personalização de entrada de energia: Em ambientes industriais com configurações de fonte de alimentação não-padrão, a potência de entrada do DS3800HRCA pode ser adaptada.numa plataforma de petróleo offshore onde a fonte de alimentação está sujeita a flutuações significativas de tensão e distorções harmônicas devido à complexa infraestrutura elétrica, os módulos de condicionamento de potência personalizados, como conversores DC-DC ou reguladores de tensão avançados, podem ser adicionados à placa. Estes garantem que a placa receba potência estável e adequada,Proteção contra surtos de energia e manutenção de um funcionamento fiável.

• Módulos e expansões de complementos:
  • Módulos de monitorização reforçados: Para melhorar as capacidades de diagnóstico e monitorização do DS3800HRCA, podem ser adicionados módulos de sensores adicionais.Sensores adicionais, como sensores de altura da ponta da lâmina, que medem a distância entre as pontas das lâminas da turbina e o invólucro, podem ser integrados.Os dados desses sensores podem então ser processados pela placa e usados para um monitoramento mais abrangente da condição e alerta precoce de possíveis problemas relacionados com a lâmina.

• Módulos de expansão da comunicaçãoSe o sistema industrial tiver uma infraestrutura de comunicação antiga ou especializada com a qual o DS3800HRCA precisa interagir, podem ser adicionados módulos de expansão de comunicação personalizados.Em uma central eléctrica com um sistema mais antigo SCADA (Supervisory Control and Data Acquisition) que utiliza um protocolo de comunicação proprietário para alguns dos seus equipamentos antigos, um módulo personalizado pode ser desenvolvido para permitir que o DS3800HRCA comunique com esse equipamento.

Personalização com base em requisitos ambientais

• Customização do recinto e da proteção:
  • Adaptação ao ambiente hostil: Em ambientes industriais particularmente agressivos, tais como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos,A caixa física do DS3800HRCA pode ser personalizadaNuma central elétrica no deserto, onde as tempestades de poeira são comuns,O gabinete pode ser projetado com recursos à prova de poeira aprimorados, como filtros de ar e juntas, para manter os componentes internos do painel limposPodem ser aplicados revestimentos especiais para proteger a placa dos efeitos abrasivos das partículas de poeira.

• Personalização de gestão térmica: Dependendo das condições de temperatura ambiente do ambiente industrial, podem ser incorporadas soluções de gestão térmica personalizadas.Em instalações situadas num clima quente onde a placa de controlo pode estar exposta a altas temperaturas durante períodos prolongados, dissipadores de calor adicionais, ventiladores de arrefecimento ou mesmo sistemas de arrefecimento a líquido (se aplicável) podem ser integrados no gabinete para manter o dispositivo dentro da sua faixa de temperatura de funcionamento ideal.

Personalização para normas e regulamentos específicos do setor

• Personalização da conformidade:
  • Requisitos aplicáveis às centrais nucleares: Nas centrais nucleares, que têm normas de segurança e regulamentares extremamente rigorosas, o DS3800HRCA pode ser personalizado para satisfazer estas exigências específicas.Isto pode envolver o uso de materiais e componentes resistentes à radiação, submetidos a processos de ensaio e certificação especializados para garantir a fiabilidade em condições nucleares,e implementação de recursos redundantes ou de segurança para cumprir os elevados requisitos de segurança da indústria.

• Normas aeroespaciais e de aviação: Nas aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, à compatibilidade eletromagnética (CME) e à fiabilidade devido à natureza crítica das operações de aeronaves.O DS3800HRCA pode ser personalizado para atender a estes requisitosPor exemplo, pode ser necessário modificá-lo para ter melhores características de isolamento de vibração e melhor proteção contra interferências eletromagnéticas para garantir uma operação fiável durante o voo.

Apoio e Serviços:DS3800HRCA

A nossa equipa de apoio técnico ao produto está disponível para o ajudar com quaisquer perguntas ou problemas que possa ter com o seu Outro produto.

• Resolução de problemas técnicos
• Atualizações de software e firmware
• Apoio por garantia
• Formação e educação sobre produtos
• Serviços de reparação e substituição

Estamos empenhados em fornecer um excelente serviço ao cliente e garantir que o seu Outro produto atenda às suas expectativas.
