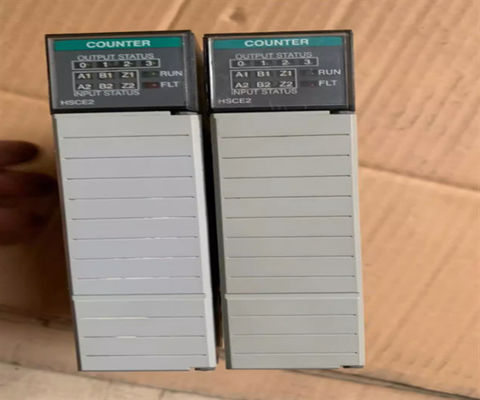

Allen-Bradley 1746-HSCE2 1746 Sistema SLC, Módulo de Contador de Alta Velocidade Multicanal

Descrição do 1746-HSCE2

O Allen-Bradley 1746-HSCE é um módulo contador de alta velocidade da família de produtos SLC 500.Pode ser instalado localmente, ao longo da CPU SLC500, ou remotamente ao longo de um adaptador de comunicação SLC500.

O 1746-HSCE é usado para requisitos de contagem bidirecional, detecção de movimento, totalização e outras aplicações que exigem processamento de entradas discretas de alta velocidade.Este módulo é tipicamente encontrado em aplicações de automação de fábrica, no entantoEste módulo contador de alta velocidade pode ser configurado para operar em diferentes modos, tais como o modo Range, o modo Rate e o modo Sequencer.

O 1746-HSCE possui entradas A, B e Z com tensão nominal de entrada de 5VDC para cablagem diferencial e 0-5VDC para cablagem de extremidade única.Aceita uma largura de pulso mínima de 10 μs com uma separação de pulso de 4.5 μs. As frequências de entrada aceites destes conjuntos de entrada dependem do modo configurado do módulo.767 kHz quando operado no modo Range RateAlém disso, o 1746-HSCE possui uma entrada de interruptor de limite com faixa de tensão de estado ligado de 3,8-5,4VDC, 9,4-16,5VDC e 16,5-30VDC @ 5VDC, 12VDC e 24VDC, respectivamente.

O 1746-HSCE também possui quatro (4) saídas de colector abertas que operam em níveis de tensão de 4,5 a 10V dc e (interruptor 2 ligado) e 10 a 30V dc (interruptor 2 desligado) com classificações de corrente de estado ligado de 16 mA em 4.5 V dc 40 mA a 10 V dc e 40 mA a 10 V dc 125 mA a 30 V dc.

Para solução de problemas e diagnósticos, ele tem LEDs de diagnóstico embutidos, como LEDs de falha da CPU, código de falha, código de erro.É destinado a ser utilizado em ambiente industrial e deve ser instalado num compartimento classificado pela NEMA.

O Allen-Bradley 1746-HSCE é um módulo contador de alta velocidade. Este módulo faz parte da plataforma SLC500 Programmable Logic Controller (PLC).B e Z compatíveis com tensões nominais de sinal de entrada diferencial de 5VDC e de entrada de entrada única de 0-5VDC com frequência máxima de entrada de 50 kHzTem também uma entrada de interruptor de limite e quatro (4) saídas de colector aberto.
