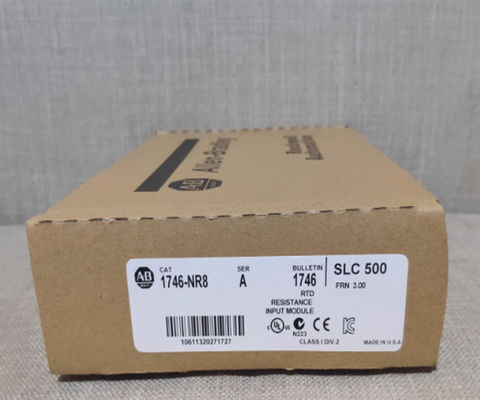

1746-NR8

Descrição do 1746-NR8

O 1746-NR8 é um detector de temperatura de resistência (RTD) / módulo de resistência. Este módulo aceita sinais de resistência de sensores RTD, como Platinum (385) 100, 200, 500 e 1000; Platinum (3816) 100,200, 500 e 1000; cobre (426) 10, níquel (618) 120, níquel (672) 120 e níquel ferro (518) 604 e valores de resistência directa de 0 a 150 Ohms, 0 a 500 Ohms, 0 a 1000 Ohms e 0 a 300 Ohms.

Este módulo é usado exclusivamente para sistemas SLC 500. Pode ser especificamente usado com as duas (2) variantes de SLC 500, como estilo de hardware fixo e modular.Ocupa uma única ranhura de qualquer chassi utilizado e não requer uma fonte de alimentação externa em vez disso, este módulo é alimentado pela energia do plano de fundo gerada pela fonte de alimentação do sistema.

Este módulo é utilizado principalmente para aplicações de temperatura, uma vez que os sensores RTD são especificamente utilizados para medir as leituras de temperatura.A capacidade de resistência deste módulo é aplicável à medição de deslocamento ou movimento ou dispositivos mecânicos.Normalmente, é usado para medir a duração da viagem, o movimento refletido pela diminuição e aumento da leitura da resistência.

Este módulo suporta sensores RTD 2-Wire, 3-Wire e 4-Wire. Para um RTD 2-Wire, os fios recomendados são o cabo blindado Belden 9501 ou equivalente.usar o cabo Belden 9533 ou Belden 83503Para um RTD de 2 fios, evite longas corridas de cabo, pois reduz a precisão da medição.o efeito ou os fios longos podem ser minimizados usando um cabo de menor diâmetro, como um fio AWG # 16 em vez de AWG # 24.. Basicamente, use um cabo com menor resistência por pé. Os terminais do Removable Terminal Block (RTB) são destinados apenas para conexão de fio único.

O estado do canal pode ser monitorizado através do indicador LED, enquanto o funcionamento do módulo pode ser monitorizado através do indicador de estado do LED.Este módulo tem um filtro digital de passagem baixa e um filtro de entrada programávelO módulo de conversão analógica para digital é a modulação sigma-delta.O processo de calibração automática ocorre sempre que o módulo é ligado que também é programável para um ciclo específico de cada 5 minutosOs tipos de RTD presentes no módulo 1746-NR8 são cobre, platina, níquel-ferro e níquel.O consumo de energia no plano de fundo do módulo 1746-NR8 é máximo de 1.82 W, e o consumo de energia é de 0,5 W a 5 Volts DC e 1,32 W a 24 Volts DC. Os consumos de corrente do backplane do 1746-NR8 são de 100 mA a 5 Volts DC e 55 mA a 24 Volts DC.A tensão máxima do modo comum é +/- 1 Volt, enquanto as suas sobrecargas permanentes máximas são +/- 5 mA para a corrente e +/- 5 Volts DC.A tensão de isolamento do módulo 1746-NR8 é contínua a 5 Volts DC entre os canais e 500 Volts AC durante 1 minuto entre as entradas e o plano de fundoA sua faixa de temperatura de funcionamento é de 32 a 140 graus Fahrenheit, a sua faixa de temperatura de armazenamento é de -40 a 185 graus Fahrenheit,e a sua umidade relativa não condensante é de 5 a 95%.

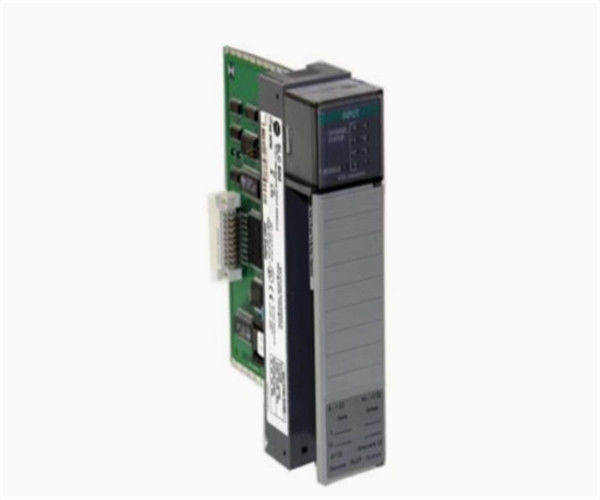

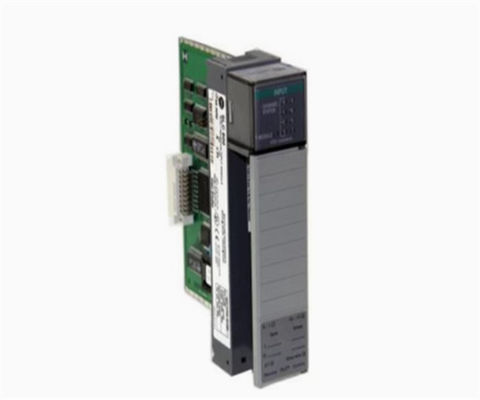

O Allen-Bradley 1746-NR8 é um módulo de entrada analógico RTD/Resistência SLC 500. Este módulo de entrada analógico RTD/Resistência tem oito (8) canais que são compatíveis com sensores RTD como Platinum (385),Platina (3916)Este módulo é compatível com o estilo fixo e o estilo modular SLC 500.
