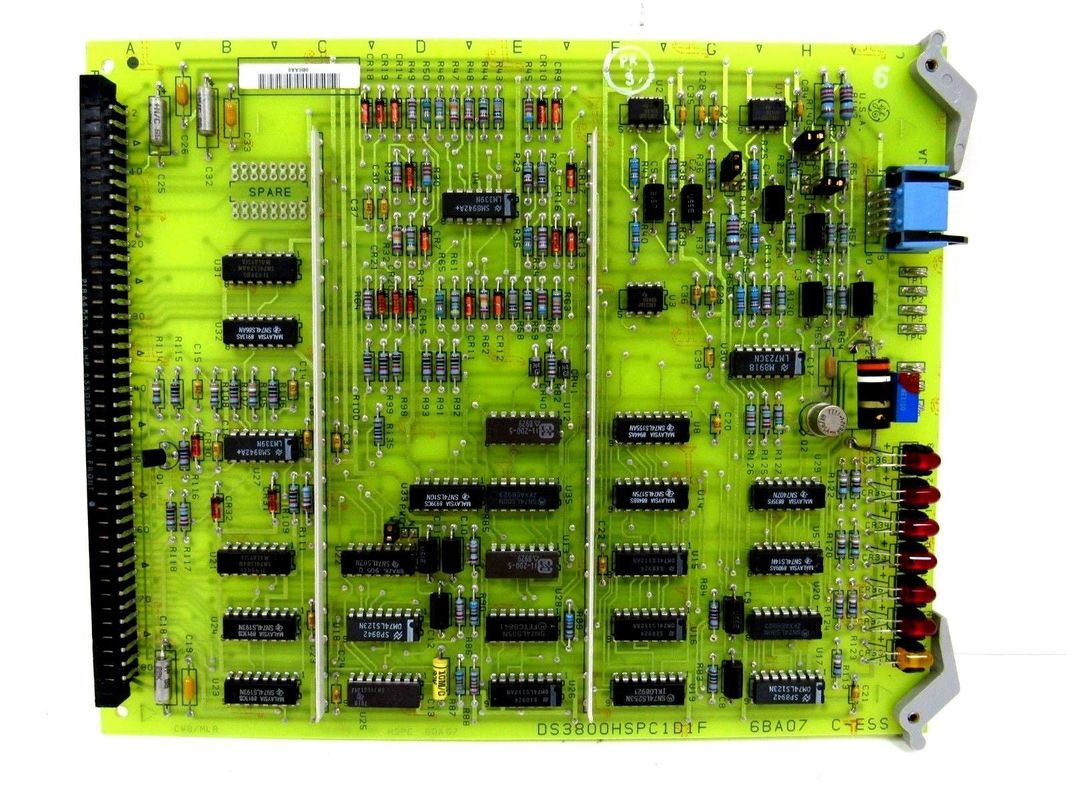

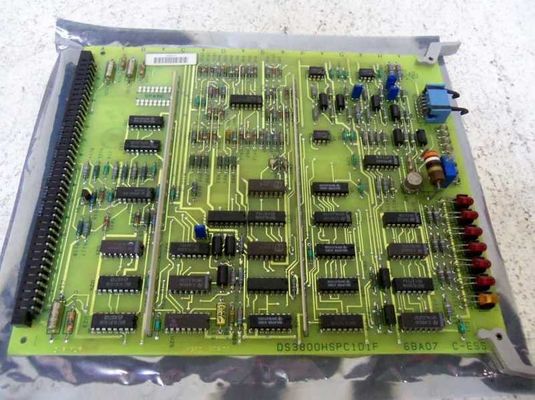

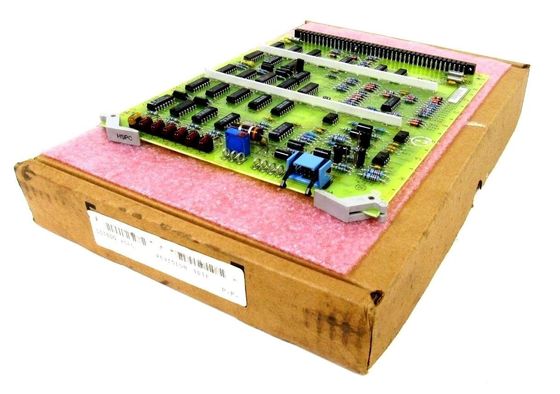

Painel de interface auxiliar DS3800HSPC da General Electric para aplicações industriais

Descrição do produto: DS3800HSPC

• Tamanho e Dimensões: O DS3800HSPC possui um design físico relativamente compacto. Mede aproximadamente 8,25 cm de altura e 4,25 cm de largura. Com essas dimensões, ele foi projetado para caber perfeitamente no gabinete de controle ou no gabinete do sistema de controle da turbina a gás, ocupando uma quantidade razoável de espaço e permitindo uma instalação eficiente e integração com outros componentes. Seu tamanho também o torna conveniente para procedimentos de manutenção e substituição quando necessário.
• Peso: Pesando cerca de 2 libras (aproximadamente 0,9 kg), é leve o suficiente para ser facilmente manuseado durante a instalação, remoção ou qualquer manuseio necessário no ambiente industrial. O peso relativamente baixo também tem implicações na integridade estrutural geral do rack ou gabinete do equipamento onde ele é montado, reduzindo o estresse mecânico na estrutura de montagem.

Visão geral funcional

• Função principal: A principal função do DS3800HSPC é coletar informações precisas de velocidade e posição relacionadas ao eixo da turbina a gás e fornecer esses dados ao sistema de controle geral. Esta informação é vital para regular a operação da turbina a gás, pois permite que o sistema de controle tome decisões informadas sobre injeção de combustível, admissão de ar e outros parâmetros-chave para garantir desempenho, estabilidade e segurança ideais.
• Integração de Sensores: A placa está equipada com sensores projetados especificamente para medir a velocidade de rotação e a posição do eixo da turbina. Esses sensores são baseados em tecnologias avançadas, como codificadores magnéticos ou codificadores ópticos. Os codificadores magnéticos funcionam detectando mudanças nos campos magnéticos à medida que o eixo gira, enquanto os codificadores ópticos usam luz para medir o deslocamento angular e a velocidade de rotação. A escolha do tipo de codificador depende de vários fatores, como a precisão necessária, as condições ambientais e os requisitos específicos de projeto do sistema de turbina a gás.

Processamento e Condicionamento de Sinais

• Amplificação de sinal: Os sinais obtidos dos sensores no DS3800HSPC são normalmente bastante fracos e requerem amplificação para serem adequados para processamento pelo sistema de controle. A placa incorpora circuitos dedicados de amplificação de sinal que aumentam a amplitude desses sinais a um nível que pode ser detectado com precisão e utilizado pelos estágios subsequentes do sistema de controle. Este processo de amplificação é cuidadosamente calibrado para garantir que a intensidade do sinal esteja dentro da faixa apropriada, sem introduzir qualquer distorção ou ruído.
• Condicionamento de Sinal: Além da amplificação, a placa também realiza condicionamento de sinal. Isto envolve tarefas como filtrar ruídos elétricos e interferências que possam estar presentes no ambiente industrial onde a turbina a gás está operando. Ao usar componentes como capacitores, indutores e filtros, a placa pode remover frequências indesejadas e melhorar a qualidade dos sinais. Além disso, pode ajustar os níveis de sinal, deslocamento e outras características para corresponder aos requisitos de entrada das unidades de processamento do sistema de controle.

Recursos de redundância e tolerância a falhas

• Sensores Redundantes: Para aumentar a confiabilidade e garantir a medição contínua e precisa da velocidade e posição da turbina, o DS3800HSPC é frequentemente equipado com sensores redundantes. Vários sensores são usados ​​para medir os mesmos parâmetros e seus sinais são comparados continuamente. Caso um sensor falhe ou forneça dados inconsistentes, o sistema de controle pode contar com os sensores restantes para manter uma operação precisa. Essa redundância ajuda a minimizar o risco de informações incorretas de velocidade ou posição serem alimentadas ao sistema de controle, o que poderia levar a um desempenho abaixo do ideal da turbina ou até mesmo a riscos de segurança.
• Circuitos de tolerância a falhas: A placa incorpora circuitos sofisticados de tolerância a falhas projetados para detectar e lidar com vários tipos de erros ou falhas. Por exemplo, se um sensor apresentar mau funcionamento, esses circuitos poderão identificar rapidamente o problema e mudar automaticamente para um sensor alternativo ou implementar uma estratégia de medição de backup. Eles também podem detectar problemas como curtos-circuitos elétricos, circuitos abertos ou padrões de sinal anormais e tomar as ações corretivas apropriadas. Isto pode envolver o envio de uma mensagem de erro ao sistema de controle, o acionamento de um alarme para os operadores ou o início de um processo de autocorreção, se possível.

Capacidades de diagnóstico

• Automonitoramento: O DS3800HSPC possui funções de diagnóstico integradas que permitem monitorar continuamente sua própria integridade e desempenho. Ele pode realizar autoverificações internas em vários componentes, incluindo sensores, circuitos de processamento de sinais e quaisquer microprocessadores ou unidades lógicas associadas. Ao avaliar regularmente o seu próprio estado, pode detectar sinais precoces de degradação de componentes, problemas eléctricos ou outros problemas que possam potencialmente afectar a precisão das medições de velocidade e posição.
• Relatório de erros: Quando um problema é detectado, a placa é capaz de gerar relatórios de erros detalhados. Esses relatórios podem ser comunicados ao sistema de controle principal, onde são apresentados aos operadores ou ao pessoal de manutenção. Os relatórios de erros normalmente incluem informações sobre a natureza do problema, o componente ou sensor específico envolvido e quaisquer dados relevantes que possam ajudar a diagnosticar e resolver o problema rapidamente. Por exemplo, pode indicar qual sensor possui uma leitura de sinal anormal ou se há um problema com um circuito de processamento de sinal específico.

Ambiente Operacional e Compatibilidade

• Faixa de temperatura: O DS3800HSPC foi projetado para operar dentro de uma faixa de temperatura específica de -33°C a 56°C. Esta gama permite-lhe funcionar de forma fiável em vários ambientes industriais onde estão instaladas turbinas a gás, incluindo ambientes exteriores e interiores que podem sofrer variações significativas de temperatura devido a fatores como condições meteorológicas, calor gerado pela própria turbina ou processos industriais circundantes.
• Compatibilidade com Sistema de Controle: É parte integrante dos sistemas de controle de turbinas a gás GE Speedtronic, especificamente da série Mark IV. Como tal, ele foi projetado para interagir perfeitamente com outros componentes do sistema de controle, como as placas de controle principais, módulos de entrada/saída e outros subsistemas relacionados. Esta compatibilidade garante que as informações de velocidade e posição fornecidas possam ser utilizadas de forma eficaz pela lógica de controle geral para otimizar a operação da turbina a gás.

Características: DS3800HSPC

• Sensores de alta precisão:
  • Múltiplas tecnologias de detecção: A placa está equipada com sensores baseados em técnicas avançadas como codificadores magnéticos ou codificadores ópticos para medir a velocidade e posição do eixo da turbina a gás. Esses sensores baseados em encoder oferecem alta precisão e resolução, permitindo a detecção de alterações mínimas na velocidade de rotação e na posição angular do eixo. Por exemplo, os codificadores ópticos podem fornecer medições de posição extremamente precisas usando padrões de luz e fotodetectores para contar os incrementos de rotação, o que é crucial para controlar com precisão a operação da turbina.
  • Detecção precisa de velocidade e posição: Os sensores do DS3800HSPC são projetados para medir com precisão a velocidade do eixo da turbina em uma ampla faixa de condições operacionais. Quer a turbina esteja em partida, funcionando em estado estacionário ou passando por mudanças de carga, os sensores podem fornecer dados de velocidade confiáveis ​​e em tempo real. Da mesma forma, para medição de posição, eles podem determinar com precisão a posição angular do eixo, o que é essencial para tarefas como sincronizar a turbina com a rede elétrica ou controlar o movimento de componentes mecânicos relacionados.

• Recursos de processamento e condicionamento de sinal

• Amplificação e aprimoramento de sinal:
  • Aumento de sinal fraco: Os sinais recebidos dos sensores são frequentemente fracos devido à natureza dos mecanismos de detecção e ao ambiente operacional. O DS3800HSPC incorpora circuitos de amplificação de sinal dedicados que aumentam efetivamente esses sinais fracos a um nível adequado para processamento adicional pelo sistema de controle. Este processo de amplificação é cuidadosamente calibrado para manter a integridade do sinal e evitar distorções, garantindo que os sinais amplificados representem com precisão a velocidade e posição reais do eixo da turbina.
  • Filtragem de ruído e melhoria de qualidade: Junto com a amplificação, a placa realiza um condicionamento de sinal abrangente. Ele usa várias técnicas e componentes de filtragem, como capacitores, indutores e filtros especializados, para remover ruídos elétricos e interferências predominantes em ambientes industriais. Ao eliminar frequências e artefatos indesejados, a placa melhora a qualidade do sinal, tornando os sinais processados ​​mais confiáveis ​​para o sistema de controle basear suas decisões. Isso ajuda a reduzir erros no controle da turbina e a melhorar a estabilidade geral do sistema.

• Recursos de redundância e tolerância a falhas

• Configuração de sensor redundante:
  • Vários sensores para medições importantes: Para garantir o monitoramento contínuo e preciso da velocidade e posição da turbina, o DS3800HSPC emprega sensores redundantes. Vários sensores estão estrategicamente posicionados para medir os mesmos parâmetros simultaneamente. Por exemplo, pode haver dois ou mais codificadores magnéticos ou ópticos monitorando a velocidade e posição do eixo. Essa redundância fornece um backup caso um sensor falhe ou forneça leituras incorretas devido a fatores como desgaste mecânico, problemas elétricos ou interferência ambiental.
  • Comparação e votação de sinais de sensores: O circuito interno da placa compara continuamente os sinais dos sensores redundantes. No caso de discrepâncias entre as leituras do sensor, utiliza um algoritmo de votação ou mecanismo semelhante para determinar o valor mais preciso. Dessa forma, mesmo que um sensor funcione mal ou forneça dados anormais, o sistema de controle ainda poderá receber informações confiáveis ​​sobre velocidade e posição, minimizando o impacto na operação da turbina e mantendo a segurança e o desempenho.
• Circuitos de tolerância a falhas:
  • Detecção de erros e comutação automática: O DS3800HSPC está equipado com sofisticados circuitos de tolerância a falhas que podem detectar uma ampla gama de erros e falhas. Esses circuitos são projetados para identificar problemas como falhas de sensores, curtos-circuitos elétricos, circuitos abertos ou padrões de sinal anormais. Quando um erro é detectado, os circuitos podem mudar automaticamente para um sensor alternativo ou implementar uma estratégia de medição de backup sem intervenção manual. Por exemplo, se o sinal de saída de um sensor sair da faixa ou ficar instável, os circuitos de tolerância a falhas ativarão rapidamente o sensor de backup e notificarão o sistema de controle sobre a alteração.
  • Proteção e continuidade do sistema: Os recursos de tolerância a falhas não apenas protegem contra falhas de sensores individuais, mas também contribuem para a proteção geral e a continuidade do sistema de controle da turbina a gás. Ao garantir que informações precisas sobre velocidade e posição estejam sempre disponíveis, eles ajudam a evitar possíveis problemas como excesso de velocidade da turbina, injeção incorreta de combustível ou sincronização inadequada com a rede elétrica, que podem levar a consequências graves, como danos ao equipamento ou interrupções de energia.

• Recursos de diagnóstico e monitoramento

• Capacidades de automonitoramento:
  • Verificações de componentes internos: A placa possui funções de automonitoramento integradas que permitem avaliar continuamente a integridade de seus componentes internos. Pode realizar verificações nos sensores, circuitos de processamento de sinais, microprocessadores (se aplicável) e outros elementos associados. Esse monitoramento proativo permite a detecção precoce de possíveis problemas, como degradação de componentes, parâmetros elétricos anormais ou sinais de falha iminente. Por exemplo, ele pode monitorar a temperatura de componentes críticos ou verificar os níveis de tensão nos principais circuitos para identificar quaisquer desvios das condições normais de operação.
  • Monitoramento de desempenho: Além das verificações de componentes, o DS3800HSPC monitora seu próprio desempenho em termos de precisão de processamento de sinal e a consistência das medições de velocidade e posição que ele fornece. Ao analisar tendências nos dados medidos e compará-los com os valores esperados, ele pode detectar qualquer deterioração gradual no desempenho ou anomalias repentinas que possam indicar um problema com a placa ou sua conexão com a turbina.
• Relatório de erros e comunicação:
  • Mensagens de erro detalhadas: Quando a placa detecta um erro ou uma condição anormal, ela gera relatórios de erros detalhados. Esses relatórios contêm informações específicas sobre a natureza do problema, incluindo qual componente ou sensor é afetado, o tipo de erro (como sinal fora de alcance, falha de comunicação ou mau funcionamento de hardware) e quaisquer dados relevantes que possam ajudar. no diagnóstico e resolução do problema. Por exemplo, se o sinal de um sensor estiver consistentemente abaixo do limite esperado, o relatório de erro indicará a ID do sensor, o valor do sinal medido e o intervalo esperado.
  • Comunicação com Sistema de Controle: Os relatórios de erros são comunicados ao sistema de controle principal da turbina a gás, permitindo que os operadores e o pessoal de manutenção sejam prontamente informados sobre quaisquer problemas. Isto lhes permite tomar as medidas adequadas, como programar a manutenção, substituir componentes defeituosos ou ajustar parâmetros de controle para mitigar o impacto do problema na operação da turbina. A interface de comunicação garante integração perfeita com a estrutura geral de diagnóstico e monitoramento do sistema de controle.

• Recursos de Adaptabilidade Ambiental

• Ampla faixa de temperatura:
  • Operação confiável em temperaturas extremas: O DS3800HSPC foi projetado para operar em uma faixa de temperatura de -33°C a 56°C. Esta ampla tolerância à temperatura permite-lhe funcionar eficazmente em vários ambientes industriais, desde locais frios ao ar livre, onde as turbinas a gás são instaladas em climas mais frios, até áreas quentes e húmidas, onde o calor gerado pela turbina e pelos processos industriais circundantes podem aumentar a temperatura ambiente. Quer seja numa central eléctrica numa região fria ou numa instalação num clima tropical, a placa pode manter o seu desempenho e fornecer informações precisas sobre velocidade e posição.
  • Compensação de temperatura (se aplicável): Alguns de seus componentes internos podem incorporar mecanismos de compensação de temperatura para levar em conta os efeitos das variações de temperatura na precisão do sensor e no processamento de sinais. Isto ajuda a garantir que as medições permaneçam consistentes e confiáveis ​​em toda a faixa de temperatura operacional, minimizando o impacto das mudanças de temperatura no desempenho geral da placa.
• Robustez em ambientes industriais:
  • Resistência à vibração e choque: As turbinas a gás estão sujeitas a vibrações mecânicas significativas e choques ocasionais durante a operação. O DS3800HSPC foi construído para suportar essas forças mecânicas sem comprometer sua funcionalidade. Sua construção física e montagem de componentes são projetadas para absorver e tolerar vibrações, garantindo que os sensores e circuitos internos permaneçam devidamente alinhados e operacionais. Esta robustez é essencial para manter medições precisas e contínuas no ambiente mecânico rigoroso de uma instalação de turbina a gás.
  • Proteção contra poeira e contaminantes: Os ambientes industriais onde as turbinas a gás estão localizadas geralmente apresentam poeira, sujeira e outros contaminantes presentes no ar. O gabinete e o design dos componentes da placa incorporam recursos para proteção contra a entrada dessas partículas. Conectores vedados, revestimentos protetores nos componentes e ventilação adequada (se aplicável) ajudam a evitar que a poeira se acumule nos componentes sensíveis e cause curtos-circuitos elétricos ou interfira na operação dos sensores e circuitos.

• Recursos de compatibilidade e integração

• Integração perfeita com o sistema Mark IV:
  • Compatibilidade de protocolo: O DS3800HSPC foi projetado para funcionar perfeitamente com outros componentes do sistema de controle de turbina a gás GE Speedtronic Mark IV. Utiliza protocolos e interfaces de comunicação específicos e compatíveis com o restante do sistema, permitindo a troca eficiente de dados entre a placa e outras placas de controle, módulos de entrada/saída e unidade central de controle. Isto garante que as informações de velocidade e posição fornecidas possam ser prontamente incorporadas na lógica de controle geral e usadas para otimizar a operação da turbina.
  • Compatibilidade Mecânica e Elétrica: Além da compatibilidade de comunicação, o design físico e as características elétricas da placa são compatíveis com os dos outros componentes do sistema Mark IV. Ele possui os recursos de montagem apropriados para caber com segurança dentro do gabinete de controle ou gabinete, e suas conexões elétricas são projetadas para se integrarem perfeitamente à fonte de alimentação e aos barramentos de sinal do sistema. Esta compatibilidade mecânica e elétrica simplifica os processos de instalação e manutenção e promove a confiabilidade e o desempenho geral do sistema de controle da turbina a gás.

Parâmetros técnicos:DS3800HSPC

• Sinais de entrada:
  • Entradas de sensores: A placa foi projetada para fazer interface com tipos específicos de sensores para medir a velocidade e a posição do eixo da turbina a gás. Esses sensores normalmente incluem codificadores magnéticos ou codificadores ópticos. Os sinais de entrada desses sensores geralmente estão na forma de pulsos elétricos ou formas de onda analógicas que variam com base na velocidade de rotação e na posição angular do eixo. Por exemplo, um codificador óptico pode gerar sinais de quadratura (duas ondas quadradas com mudança de fase de 90 graus) que fornecem informações de velocidade e direção.
  • Faixa do sinal de entrada: A faixa aceitável do sinal de entrada depende do tipo de sensores usados, mas é calibrada para lidar com os níveis de saída típicos desses encoders. Por exemplo, os níveis de tensão dos sinais do codificador podem cair dentro de uma faixa específica, como 0 a 5 volts ou 0 a 10 volts para algumas saídas do codificador de base analógica, enquanto a frequência dos sinais de pulso pode variar dependendo da velocidade da turbina. e a resolução do codificador.
• Sinais de saída:
  • Dados de velocidade e posição: O DS3800HSPC processa os sinais de entrada do sensor e emite dados digitais que representam a velocidade medida e a posição do eixo da turbina. Os dados de velocidade são normalmente fornecidos em unidades como rotações por minuto (RPM) ou como um valor digital proporcional à velocidade de rotação que pode ser posteriormente convertida pelo sistema de controle. Os dados de posição são geralmente apresentados em unidades angulares, como graus ou radianos, indicando a posição angular precisa do eixo em relação a um ponto de referência.
  • Formato do sinal de saída: Os sinais de saída são formatados de forma compatível com os requisitos de entrada do sistema de controle da turbina a gás. Isto poderia envolver o uso de protocolos de comunicação digital padrão ou formatos de dados específicos definidos pelo sistema GE Speedtronic Mark IV. Por exemplo, os dados podem ser transmitidos através de uma interface de comunicação serial com uma taxa de transmissão e estrutura de quadro de dados específicas.

Características Elétricas

• Fonte de energia:
  • Tensão: A placa opera com uma fonte de tensão CC específica. Normalmente, pode ser necessária uma tensão nominal na faixa de 24 volts CC, com uma tolerância permitida para acomodar variações na fonte de alimentação. Por exemplo, a faixa de tensão aceitável poderia ser de 21,6 volts a 26,4 volts (tolerância de ±10%) para garantir uma operação estável sob condições normais de fornecimento de energia industrial.
  • Consumo de energia: O consumo de energia do DS3800HSPC é otimizado para equilibrar sua funcionalidade com eficiência energética. Normalmente tem um consumo de energia relativamente baixo, que pode variar de alguns watts a dezenas de watts, dependendo do modo de operação e da carga em seus circuitos internos. Este baixo consumo de energia ajuda a minimizar a geração de calor dentro da placa, o que é benéfico para manter sua confiabilidade e operar dentro dos limites de temperatura especificados.

Parâmetros de processamento de sinal

• Resolução e Precisão:
  • Resolução de velocidade: A placa oferece uma resolução específica para medição de velocidade. Isso é determinado pelas características dos sensores e pelas capacidades de processamento de sinal da placa. Por exemplo, ele pode ser capaz de resolver alterações de velocidade até uma fração de RPM, como 0,1 RPM ou melhor, dependendo da precisão do codificador e dos algoritmos de processamento interno. Esta alta resolução permite o controle preciso da turbina a gás, especialmente durante operações críticas como inicialização e sincronização com a rede elétrica.
  • Resolução de posição: Em termos de medição de posição, o DS3800HSPC pode atingir uma certa resolução angular. Isto pode ser da ordem de frações de grau, como 0,1 grau ou menos, permitindo o posicionamento preciso do eixo da turbina para diversas funções de controle. A precisão das medições de velocidade e posição também é especificada, normalmente dentro de uma certa porcentagem do valor total da escala ou com uma faixa de erro absoluta. Por exemplo, a precisão da posição pode ser declarada como ±0,2 graus em toda a faixa de posições angulares.
• Taxa de amostragem: A placa possui uma taxa de amostragem definida para aquisição e processamento dos sinais de entrada do sensor. Isso determina a frequência com que ele captura e atualiza os dados de velocidade e posição. Uma taxa de amostragem mais alta permite um monitoramento mais detalhado de mudanças rápidas na operação da turbina, como durante acelerações ou desacelerações rápidas. A taxa de amostragem pode variar de várias centenas de amostras por segundo a milhares de amostras por segundo, dependendo dos requisitos específicos do sistema de controle da turbina a gás.

Especificações Ambientais

• Temperatura operacional: O DS3800HSPC foi projetado para operar em uma faixa de temperatura de -33°C a 56°C. Esta ampla faixa de temperatura permite que ele funcione de forma confiável em vários ambientes industriais onde turbinas a gás estão instaladas, desde locais frios ao ar livre em climas mais frios até áreas quentes e úmidas ao redor de instalações industriais. Os componentes e o design da placa são projetados para manter suas características de desempenho durante toda essa faixa de temperatura, levando em consideração fatores como expansão térmica, desvio de componentes e estabilidade do sinal.
• Umidade relativa: Pode tolerar níveis de umidade relativa na faixa de 5% a 95% (sem condensação). Esta tolerância à umidade garante que os níveis normais de umidade no ar não causem curtos-circuitos elétricos, corrosão de componentes ou outros problemas que possam afetar o desempenho ou a confiabilidade da placa. Em ambientes industriais onde há presença de vapor ou onde há variações significativas de umidade devido a fatores ambientais ou processos industriais, o DS3800HSPC foi projetado para continuar funcionando adequadamente dentro desses limites de umidade.
• Tolerância à vibração e ao choque: A placa é construída para suportar vibrações mecânicas e choques típicos em instalações de turbinas a gás. Possui especificações específicas de tolerância à vibração definidas em termos de amplitudes de aceleração e faixas de frequência. Por exemplo, pode ser capaz de tolerar vibrações com níveis de aceleração de até vários g (onde g é a aceleração da gravidade) em uma faixa de frequência que abrange as frequências normais de operação da turbina a gás e equipamentos associados. Esta robustez garante que os sensores e circuitos internos permaneçam intactos e funcionais mesmo sob as duras condições mecânicas de uma turbina a gás em funcionamento.

Dimensões físicas e montagem

• Dimensões: O tamanho físico do DS3800HSPC foi projetado para caber nos gabinetes padrão e nos arranjos de montagem do sistema de controle de turbina a gás GE Speedtronic Mark IV. Normalmente tem dimensões como altura de 8,25 cm, largura de 4,25 cm e espessura adequada para instalação no gabinete de controle. Essas dimensões compactas permitem o uso eficiente do espaço dentro do sistema de controle, garantindo ao mesmo tempo fácil acesso para fins de manutenção e substituição.
• Montagem: Está equipado com recursos de montagem, como furos ou ranhuras, que permitem uma fixação segura aos trilhos de montagem ou chassis dentro do gabinete de controle. O projeto de montagem garante que a placa permaneça firmemente no lugar durante a operação da turbina a gás, mesmo quando sujeita a vibrações e forças mecânicas. Esta montagem estável é essencial para manter conexões elétricas adequadas e evitar quaisquer interrupções na sua funcionalidade devido a movimentos ou afrouxamentos.

Parâmetros de comunicação e interface

• Comunicação Interna: A placa se comunica com outros componentes do sistema GE Speedtronic Mark IV usando protocolos de comunicação internos específicos. Esses protocolos são projetados para troca eficiente de dados entre diferentes placas, módulos e subsistemas dentro do sistema de controle. A comunicação pode ocorrer através de barramentos ou interfaces dedicados com taxas de transferência de dados e formatos de mensagens específicos para garantir integração perfeita e operação coordenada do sistema de controle da turbina a gás.
• Comunicação Externa: Para interação com sistemas externos ou para fins de diagnóstico, o DS3800HSPC pode suportar interfaces de comunicação externas. Isso pode incluir portas de comunicação serial como RS-232 ou RS-485, que permitem a conexão com dispositivos de monitoramento externos, ferramentas de diagnóstico ou integração com sistemas de automação em toda a planta. A velocidade de comunicação e os parâmetros dessas interfaces externas são configurados para atender aos requisitos dos sistemas externos e podem variar dependendo da aplicação.

Aplicações: DS3800HSPC

• Centrais de Ciclo Combinado:
  • Operação de turbina a gás: Em usinas de ciclo combinado, que integram turbinas a gás com turbinas a vapor para alcançar maior eficiência geral, o DS3800HSPC desempenha um papel crucial na operação do componente da turbina a gás. Ele fornece continuamente informações precisas sobre velocidade e posição do eixo da turbina a gás para o sistema de controle. Esses dados são essenciais para regular com precisão a injeção de combustível, a admissão de ar e os processos de combustão. Por exemplo, durante a inicialização, o sistema de controle depende das informações de velocidade do DS3800HSPC para acelerar a turbina a gás até a velocidade de rotação apropriada de maneira suave e segura. Durante a operação normal, utiliza os dados de posição para otimizar a posição das válvulas e outros componentes mecânicos relacionados ao desempenho da turbina.
  • Acompanhamento de carga e sincronização de grade: À medida que a procura de energia na rede flutua, a turbina a gás numa central de ciclo combinado necessita de ajustar a sua produção de energia em conformidade. O DS3800HSPC permite que a turbina acompanhe essas mudanças de carga de forma eficaz. As medições precisas de velocidade e posição permitem que o sistema de controle faça ajustes rápidos e precisos na operação da turbina para manter a estabilidade da frequência da rede. Ao sincronizar a turbina a gás com a rede elétrica, os dados de posição são cruciais para garantir que a saída elétrica da turbina esteja em fase com a tensão da rede, permitindo uma conexão perfeita e evitando perturbações elétricas.
• Usinas de turbina a gás de ciclo simples:
  • Operação de Carga Base e Carga de Pico: Em usinas de turbina a gás de ciclo simples que operam como geradores de carga base ou são usadas para redução de pico durante períodos de alta demanda de eletricidade, o DS3800HSPC é vital para manter uma operação estável e eficiente. Ele fornece o feedback necessário de velocidade e posição ao sistema de controle, que então otimiza o desempenho da turbina ajustando parâmetros como fluxo de combustível e relação ar-combustível. Para operação com carga básica, isso garante uma saída de energia consistente com a maior eficiência possível. Para operação em carga de pico, permite que a turbina responda rapidamente ao aumento da demanda e forneça energia adicional à rede sem sacrificar a confiabilidade ou a segurança.

Aplicações de Processos Industriais

• Refinarias e Plantas Petroquímicas:
  • Compressores e bombas acionados por turbina: Muitas refinarias e plantas petroquímicas usam turbinas a gás para acionar compressores e bombas que são essenciais para movimentar fluidos como petróleo bruto, produtos refinados e gases de processo. O DS3800HSPC é usado para monitorar a velocidade e a posição dessas máquinas acionadas por turbina. Essas informações ajudam a controlar as vazões e pressões dos fluidos transportados. Por exemplo, numa refinaria, um compressor accionado por uma turbina a gás pode ser utilizado para aumentar a pressão do gás natural para processamento posterior. Os dados precisos de velocidade e posição do DS3800HSPC permitem que o sistema de controle mantenha a velocidade operacional correta da turbina, garantindo que o compressor forneça a pressão e a vazão de gás necessárias.
  • Otimização de Processos e Gestão de Energia: Ao fornecer informações precisas sobre o funcionamento da turbina a gás, o DS3800HSPC também contribui para a otimização de processos e gerenciamento de energia nessas plantas industriais. Os operadores podem utilizar os dados para analisar a eficiência dos processos acionados por turbinas e fazer ajustes para melhorar a produtividade geral e reduzir o consumo de energia. Por exemplo, eles podem otimizar a operação de múltiplas unidades acionadas por turbina com base nos requisitos reais de carga de diferentes processos, garantindo que cada turbina opere no seu ponto mais eficiente.
• Fábricas de Produtos Químicos:
  • Agitadores e misturadores movidos a turbina: Em processos de fabricação de produtos químicos onde a mistura e agitação precisas são cruciais para reações químicas, turbinas a gás são algumas vezes usadas para acionar agitadores e misturadores. O DS3800HSPC monitora a velocidade e a posição dessas turbinas para garantir que o equipamento de mistura opere na velocidade correta e na posição correta para condições ideais de reação. Isto é importante para manter a qualidade do produto e os rendimentos da reação consistentes. Por exemplo, em um processo de polimerização onde a mistura uniforme é essencial para a produção de polímeros de alta qualidade, os dados de velocidade e posição do DS3800HSPC ajudam a controlar o misturador acionado por turbina para atingir a intensidade de mistura desejada.
  • Segurança e Controle de Processo: As medições precisas de velocidade e posição fornecidas pelo DS3800HSPC também contribuem para a segurança do processo em fábricas de produtos químicos. Se a velocidade da turbina exceder os limites de segurança ou se houver uma mudança anormal de posição que possa afetar a operação de equipamentos críticos, o sistema de controle poderá tomar ações corretivas imediatas, como desligar a turbina ou ajustar sua operação para evitar acidentes ou danos ao equipamentos de processo.

Aplicações Marinhas

• Propulsão de navio:
  • Sistemas de propulsão de turbina a gás: Em navios modernos, especialmente nos setores naval e comercial de alta velocidade, as turbinas a gás são cada vez mais utilizadas para propulsão devido à sua elevada relação potência/peso e aos rápidos tempos de arranque. O DS3800HSPC é empregado para monitorar a velocidade e a posição dos eixos das turbinas a gás do navio. Esta informação é crucial para controlar a potência das turbinas e, consequentemente, a velocidade e manobrabilidade do navio. Por exemplo, durante manobras de aceleração ou desaceleração, o sistema de controle utiliza os dados de velocidade do DS3800HSPC para ajustar o fluxo de combustível e outros parâmetros para garantir mudanças suaves e eficientes na velocidade do navio.
  • Geração de energia auxiliar: Nos navios, as turbinas a gás também são usadas para gerar energia auxiliar para sistemas de bordo, como iluminação, ventilação e eletrônicos. O DS3800HSPC ajuda no controle dessas turbinas de energia auxiliares, fornecendo velocidade precisa e feedback de posição. Isto garante um fornecimento de energia estável independentemente das condições de operação do navio, tais como mudanças na carga ou variações na velocidade e orientação do navio.

Aplicações de aquecimento e resfriamento distrital

• Chillers e aquecedores acionados por turbina: Em sistemas de aquecimento e resfriamento urbano que utilizam turbinas a gás para acionar resfriadores (para resfriamento) ou aquecedores (para aquecimento), o DS3800HSPC é usado para monitorar a velocidade e a posição das turbinas. Com base nesta informação, o sistema de controlo pode ajustar a potência das turbinas para satisfazer as alterações nas necessidades de aquecimento ou arrefecimento do distrito. Por exemplo, num sistema de arrefecimento urbano durante o pico da procura no verão, o sistema de controlo pode utilizar os dados de velocidade do DS3800HSPC para aumentar a potência dos chillers acionados por turbina, garantindo um arrefecimento eficiente para os edifícios do distrito.

Personalização: DS3800HSPC

• Personalização do Algoritmo de Controle:
  • Otimização Específica da Turbina: Dependendo das características específicas da turbina a gás e de sua aplicação, os algoritmos de controle implementados no DS3800HSPC podem ser customizados. Por exemplo, numa turbina a gás utilizada para um processo industrial específico com padrões de carga ou requisitos de eficiência específicos, algoritmos personalizados podem ser desenvolvidos para otimizar a relação entre velocidade, posição e outros parâmetros operacionais. Isto pode envolver o ajuste de como o sistema de controle responde às mudanças na velocidade com base na demanda de energia do processo ou na otimização do controle de posição dos componentes da turbina para melhorar a eficiência do combustível durante diferentes modos de operação.

• Personalização de detecção e tratamento de falhas: O software pode ser configurado para detectar e responder a falhas específicas de maneira personalizada. Diferentes aplicações podem ter modos de falha distintos ou componentes mais propensos a problemas. Numa central eléctrica de ciclo combinado, se a turbina a gás sofrer um tipo específico de vibração mecânica que possa afectar o seu desempenho ou vida útil, o firmware pode ser programado para monitorizar de perto os dados de velocidade e posição do DS3800HSPC juntamente com sensores de vibração. Se forem detectadas vibrações anormais, pode desencadear ações específicas, como reduzir a carga da turbina, alertar os operadores da planta com informações de diagnóstico detalhadas e sugerir possíveis medidas corretivas, como verificar o equilíbrio do eixo da turbina ou a condição dos rolamentos.

• Personalização do protocolo de comunicação: Para integração com sistemas de controle industrial existentes que podem usar diferentes protocolos de comunicação, o software do DS3800HSPC pode ser atualizado para suportar protocolos adicionais ou especializados. Em uma refinaria que possui sistemas legados que ainda utilizam protocolos de comunicação serial mais antigos para algumas de suas funções de monitoramento e controle, o firmware pode ser modificado para permitir a troca contínua de dados com esses sistemas.

Personalização de Hardware

• Personalização de condicionamento de sinal de entrada:
  • Amplificação e ajuste de offset: Dependendo dos tipos de sensores usados ​​em uma aplicação específica, o condicionamento do sinal de entrada do DS3800HSPC pode ser personalizado. Alguns sensores podem emitir sinais analógicos muito fracos que precisam de amplificação para estarem dentro da faixa ideal para a conversão analógico-digital da placa. Circuitos de amplificação personalizados podem ser adicionados ou integrados para aumentar esses sinais fracos. Além disso, ajustes de deslocamento podem ser feitos para levar em conta qualquer deslocamento CC nos sinais do sensor, garantindo uma digitalização precisa. Por exemplo, em uma aplicação de medição de precisão onde um codificador especializado tem uma faixa de tensão de saída baixa próxima ao nível de ruído, a amplificação personalizada pode ser configurada para levar o sinal a um nível que a placa possa suportar com precisão.
  • Personalização de filtragem: Os canais de entrada da placa podem ser personalizados com diferentes opções de filtragem para remover ruídos indesejados ou interferências específicas do ambiente da aplicação. Em um ambiente industrial com muitas máquinas elétricas gerando interferência eletromagnética, filtros personalizados podem ser projetados para direcionar e eliminar frequências específicas de ruído que podem afetar a precisão dos sinais analógicos adquiridos. Por exemplo, se houver interferência significativa na linha de energia de 50 Hz ou 60 Hz, filtros notch podem ser adicionados aos canais de entrada para suprimir essas frequências e melhorar a qualidade do sinal.
• Expansão e Adaptação de Entrada/Saída (E/S):
  • Expansão de E/S Digital: Dependendo da complexidade do processo industrial e da necessidade de interface com dispositivos digitais adicionais, o DS3800HSPC pode ser personalizado com expansão de E/S digital. Canais extras de entrada e saída digital podem ser adicionados à placa, seja por meio de placas de expansão externas ou pela integração de circuitos adicionais. Isso permite controle e monitoramento mais abrangentes, como interface com sensores digitais, relés ou luzes indicadoras que fazem parte do sistema industrial geral. Por exemplo, num processo de fabrico onde existem vários indicadores digitais de estado e interruptores de paragem de emergência que precisam de ser monitorizados e controlados, a expansão de E/S digital pode ser implementada para ligar estes dispositivos à placa.
  • Personalização de saída analógica: Em algumas aplicações, ter recursos de saída analógica além das entradas analógicas existentes pode ser benéfico. Canais de saída analógica personalizados podem ser adicionados ao DS3800HSPC para gerar sinais de controle para atuadores ou outros dispositivos que dependem de entrada analógica para operação. Por exemplo, em um sistema de controle de processo onde a placa é usada para monitorar velocidade e posição, e com base nessas leituras, ela precisa controlar a posição de uma válvula (que pode exigir um sinal analógico de tensão ou corrente), canais de saída analógica personalizados pode ser configurado para fornecer os sinais de controle apropriados.
• Personalização de entrada de energia: Em ambientes industriais com configurações de fonte de alimentação fora do padrão, a entrada de energia do DS3800HSPC pode ser adaptada. Por exemplo, numa plataforma petrolífera offshore onde o fornecimento de energia está sujeito a flutuações de tensão significativas e distorções harmónicas devido à complexa infra-estrutura eléctrica, podem ser adicionados à placa módulos de condicionamento de energia personalizados, como conversores DC-DC ou reguladores de tensão avançados. Estes garantem que a placa receba energia estável e adequada, protegendo-a contra picos de energia e mantendo o seu funcionamento fiável.

Personalização com base em requisitos ambientais

• Personalização de gabinete e proteção:
  • Adaptação a Ambientes Adversos: Em ambientes industriais particularmente severos, como aqueles com altos níveis de poeira, umidade, temperaturas extremas ou exposição a produtos químicos, o gabinete físico do DS3800HSPC pode ser personalizado. Em uma usina de energia no deserto, onde tempestades de poeira são comuns, o gabinete pode ser projetado com recursos aprimorados à prova de poeira, como filtros de ar e juntas, para manter os componentes internos da placa limpos. Revestimentos especiais podem ser aplicados para proteger a placa dos efeitos abrasivos das partículas de poeira.

• Personalização de gerenciamento térmico: Dependendo das condições de temperatura ambiente do ambiente industrial, soluções personalizadas de gerenciamento térmico podem ser incorporadas. Em uma instalação localizada em um clima quente onde a placa possa ficar exposta a altas temperaturas por longos períodos, dissipadores de calor adicionais, ventiladores de resfriamento ou até mesmo sistemas de refrigeração líquida (se aplicável) podem ser integrados ao gabinete para manter o dispositivo dentro de sua capacidade ideal. faixa de temperatura operacional.

Personalização para padrões e regulamentos específicos do setor

• Personalização de conformidade:
  • Requisitos para usinas nucleares: Em usinas nucleares, que possuem padrões regulatórios e de segurança extremamente rígidos, o DS3800HSPC pode ser customizado para atender a essas demandas específicas. Isto pode envolver a utilização de materiais e componentes resistentes à radiação, a realização de testes especializados e processos de certificação para garantir a fiabilidade em condições nucleares, e a implementação de funcionalidades redundantes ou à prova de falhas para cumprir os elevados requisitos de segurança da indústria.

• Padrões Aeroespaciais e de Aviação: Em aplicações aeroespaciais, existem regulamentações específicas relativas à tolerância à vibração, compatibilidade eletromagnética (EMC) e confiabilidade devido à natureza crítica das operações das aeronaves. O DS3800HSPC pode ser customizado para atender a esses requisitos. Por exemplo, pode ser necessário modificá-lo para ter recursos aprimorados de isolamento de vibração e melhor proteção contra interferência eletromagnética para garantir uma operação confiável durante o voo.

Suporte e Serviços:DS3800HSPC

Nossa equipe de suporte técnico ao produto está disponível para ajudá-lo com quaisquer dúvidas ou problemas relacionados ao produto que você possa encontrar. Nossa equipe dedicada de especialistas tem conhecimento de todos os aspectos do produto e pode fornecer assistência na instalação, configuração, solução de problemas e muito mais.

Além do suporte técnico, também oferecemos uma gama de serviços para ajudá-lo a aproveitar ao máximo nosso produto. Isso inclui programas de treinamento e certificação, serviços de consultoria e serviços de desenvolvimento personalizados para ajudar a adaptar o produto às suas necessidades específicas.

Temos o compromisso de fornecer aos nossos clientes o mais alto nível de suporte e serviço para garantir que você tenha uma experiência positiva com nosso produto.
