Painel de interface auxiliar DS3800NADB para aplicações industriais

Descrição do produto: DS3800NADB

• Dimensões e estrutura da placa
  • Como placa de circuito impresso, o DS3800NADB ocupa um espaço relativamente grande, projetado para acomodar uma variedade de componentes. O tamanho da placa é otimizado para abrigar todos os circuitos necessários para suas funções de conversão analógico-digital. A presença de furos nos cantos superior direito e inferior direito indica um mecanismo de montagem padrão. Esses orifícios provavelmente foram projetados para caber em um gabinete ou painel de controle específico dentro do sistema industrial, garantindo uma instalação segura e estável. Isto é crucial em ambientes onde as vibrações de máquinas, como as de uma central eléctrica, podem potencialmente perturbar o funcionamento do cartão se não for montado correctamente.
• Layout de componentes
  • Circuitos Integrados: A placa é preenchida com um número significativo de circuitos integrados. Esses ICs desempenham diversas funções no processo de conversão analógico para digital. Por exemplo, alguns podem ser dedicados à amplificação de sinal, garantindo que os sinais de entrada analógicos fracos sejam aumentados para um nível adequado para uma conversão precisa. Outros poderiam estar envolvidos na operação real de conversão analógico para digital, usando algoritmos complexos para digitalizar com precisão os sinais analógicos. O posicionamento estratégico desses ICs na placa foi projetado para minimizar a interferência do sinal e otimizar a eficiência geral da conversão.
  • Resistores e Capacitores: Há uma série de resistores e capacitores no DS3800NADB. Os resistores são usados ​​para controlar o fluxo de corrente elétrica, definir níveis de tensão e executar funções como correspondência de impedância. Os capacitores, por outro lado, são empregados para tarefas como filtrar ruído elétrico, desacoplar fontes de alimentação e armazenar e liberar carga elétrica conforme necessário. Sua combinação auxilia no condicionamento dos sinais de entrada analógicos, tornando-os mais adequados para o processo de conversão analógico para digital.
  • Conectores: A placa está equipada com conectores macho e fêmea. Esses conectores são essenciais para estabelecer comunicação com outros componentes do sistema de controle industrial. O conector macho pode ser usado para enviar sinais digitais que foram convertidos de entradas analógicas, enquanto o conector fêmea pode ser usado para receber energia, sinais de controle ou sinais de entrada analógicos adicionais. O design destes conectores garante uma conexão confiável e segura, minimizando o risco de perda de sinal ou curtos-circuitos.

2. Visão geral funcional



• Conversão Analógica para Digital
  • Conversão de alta resolução: Como uma placa de conversão analógico para digital de 12 bits, o DS3800NADB oferece um alto nível de resolução na conversão de sinais analógicos para o formato digital. Uma resolução de 12 bits significa que ele pode distinguir entre 4.096 níveis diferentes dentro da faixa do sinal analógico de entrada. Esta alta resolução é crucial em aplicações onde são necessários medição e controle precisos, como em sistemas de controle de turbinas. Por exemplo, em uma turbina a gás, a conversão precisa de sinais analógicos de sensores que medem parâmetros como temperatura, pressão e vazão é essencial para manter o desempenho ideal da turbina.
  • Tratamento de sinal de entrada: A placa foi projetada para lidar com uma variedade de sinais de entrada analógicos. Ele pode aceitar sinais de diferentes tipos de sensores, como termopares para medição de temperatura, transdutores de pressão e medidores de vazão. Esses sinais analógicos podem ter diferentes faixas de tensão, e o DS3800NADB provavelmente está equipado com circuitos de entrada que podem dimensionar e condicionar esses sinais para que estejam dentro da faixa apropriada para o processo de conversão analógico para digital.
• Saída e comunicação de dados
  • Formato de saída digital: Depois que os sinais analógicos são convertidos em formato digital, o DS3800NADB envia os dados em um formato que pode ser facilmente processado por outros componentes do sistema. A saída digital pode ser em formato paralelo ou serial, dependendo dos requisitos do projeto. Esses dados digitais podem então ser enviados para microcontroladores, controladores lógicos programáveis ​​(CLPs) ou outras unidades de processamento digital dentro do sistema de controle da turbina. Essas unidades podem usar os dados digitais para tomar decisões, como ajustar a taxa de fluxo de combustível, a velocidade da turbina ou os ângulos das pás para garantir a operação eficiente e segura da turbina.
  • Comunicação com outros componentes: Os conectores macho e fêmea na placa permitem uma comunicação perfeita com outros componentes do sistema de controle industrial. A placa pode se comunicar com outras placas responsáveis ​​por tarefas como armazenamento de dados, exibição ou processamento adicional de sinais. Por exemplo, ele pode enviar os dados digitais convertidos para um painel de exibição, que pode então apresentar as informações aos operadores em um formato legível por humanos. Além disso, pode receber sinais de controle de uma unidade de controle central, que pode ajustar a operação do cartão, como alterar a faixa do sinal de entrada ou a taxa de conversão.

3. Adaptabilidade Ambiental



• Resistência à temperatura e umidade
  • O DS3800NADB foi projetado para operar dentro de uma faixa de temperatura específica, normalmente adequada para ambientes industriais. Em usinas de energia ou outros ambientes industriais, a temperatura pode variar significativamente e a placa foi projetada para suportar essas flutuações sem comprometer seu desempenho. Da mesma forma, pode suportar uma determinada gama de níveis de humidade, garantindo um funcionamento fiável mesmo em condições húmidas. Essa adaptabilidade ambiental é alcançada por meio do uso de componentes classificados para essas condições e de gerenciamento térmico adequado e recursos de design resistentes à umidade na placa.
• Compatibilidade Eletromagnética (EMC)
  • Os ambientes industriais são frequentemente preenchidos com interferência eletromagnética (EMI) de várias fontes, como motores, transformadores e transmissores de radiofrequência (RF). O DS3800NADB foi projetado para ser eletromagneticamente compatível, o que significa que pode operar sem ser significativamente afetado por esses campos eletromagnéticos externos. Provavelmente possui mecanismos integrados de blindagem e filtragem para proteger seus componentes internos contra EMI e RFI. Isso garante que o processo de conversão analógico para digital permaneça preciso e a saída de dados seja confiável, mesmo na presença de forte ruído eletromagnético.



Características: DS3800NADB

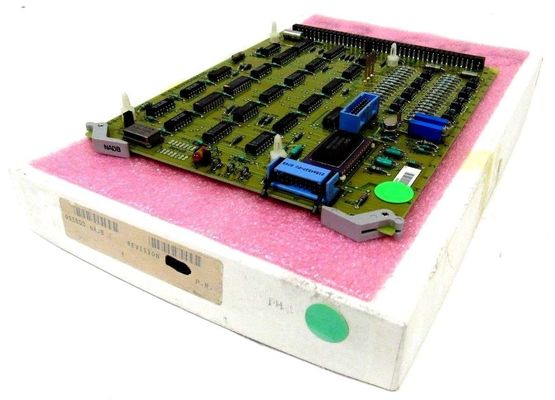

• Estrutura do Conselho: É uma placa de circuito impresso relativamente grande e funciona como placa-mãe para a placa auxiliar menor DS3800DADB. Possui uma aba extratora fixada nos cantos superior e inferior direito para fácil extração e instalação. A placa é perfurada de fábrica e marcada para alinhamento na borda inferior com “NADB 6 DA 02 6 BA 04”.
• Conectores: Possui um conector macho, um conector fêmea e um conector de fita para comunicação com o DS3800DADB. Os conectores garantem conexões confiáveis ​​com outros componentes do sistema.
• Componentes
  • Indicador LED: Possui um LED âmbar marcado com “P OK” para indicar o status de energia ou a operação normal da placa.
  • Pontos de teste: Existem três pontos de teste TP marcados como COM/SYNC/AOUT, que podem ser usados ​​para fins de teste e depuração.
  • Resistores e Capacitores: Possui dois potenciômetros de resistor variável e vários capacitores. Os capacitores desempenham um papel na filtragem e armazenamento de energia, enquanto os potenciômetros podem ser ajustados para ajustar certos parâmetros.

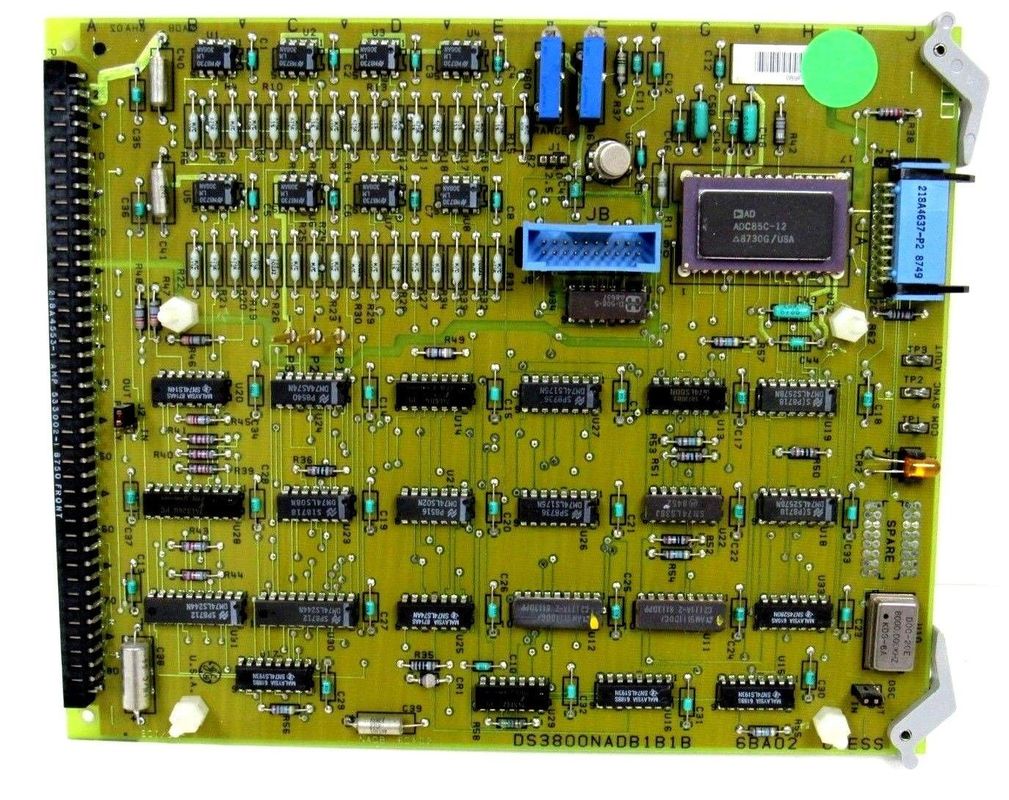

  • Circuitos Integrados: É preenchido com vários circuitos integrados, incluindo o conversor A/D de 12 bits ADC85H-12 com referência e clock. O design deste chip inclui resistores de escala que fornecem faixas de sinal de entrada analógica de ±2,5, ±5, ±10, 0 a +5 ou 0 a +10 volts.



Personalização e Flexibilidade

Interruptores de jumper: Possui vários interruptores de jumper. J1 está marcado como "intervalo", J2 está marcado como "paridade" e pode ser definido como entrada ou saída, e J3 está marcado como "osc" e pode ser definido como entrada ou saída, permitindo alguma customização e configuração da operação da placa.PTH sobressalente: Existem furos passantes sobressalentes localizados ao longo de sua borda direita, proporcionando a possibilidade de modificações ou expansões adicionais do circuito, se necessário.

Características Funcionais

Alta resolução: Como uma placa de conversão analógico-digital de 12 bits, ela pode distinguir entre 4.096 níveis diferentes dentro da faixa do sinal analógico de entrada, fornecendo conversão de alta precisão para medição e controle precisos.Compatibilidade do sinal de saída: Todos os sinais digitais são compatíveis com DTL e TTL, e a saída de dados é negativa-verdadeira e está disponível em formato serial ou paralelo, facilitando a interface com outros dispositivos digitais no sistema.Projeto de Redundância: O sistema GE Speedtronic Mark IV, do qual o DS3800NADB faz parte, integrou chipsets com duas em cada três redundâncias de votação em todos os parâmetros de proteção e controles críticos, aumentando a confiabilidade e a segurança do sistema.

Parâmetros técnicos: DS3800NADB



• Resolução: 12 bits, o que significa que pode distinguir entre 4.096 níveis diferentes dentro da faixa do sinal analógico de entrada, fornecendo conversão de alta precisão para medição e controle precisos.
• Faixa do sinal de entrada: O conversor A/D de 12 bits ADC85H-12 na placa possui resistores de escala que fornecem faixas de sinal de entrada analógica de ±2,5, ±5, ±10, 0 a +5 ou 0 a +10 volts.

Saída digital



• Compatibilidade: Todos os sinais digitais são compatíveis com DTL e TTL e a saída de dados é negativa-verdadeira.
• Formato de saída: A saída de dados está disponível em formato serial ou paralelo, facilitando a interface com outros dispositivos digitais no sistema.

Conectores



• Conector Macho: Localizado em uma borda curta da placa, usado para enviar sinais digitais ou conectar a outros componentes que requerem dados digitais convertidos.
• Conector Fêmea: Preenche a outra borda curta, que pode ser usada para receber energia, sinais de controle ou sinais de entrada analógicos adicionais.
• Conector de fita: Usado para comunicação com a placa auxiliar DS3800DADB.

Fonte de energia



• Tensão: Os requisitos específicos de tensão não estão disponíveis publicamente em detalhes, mas ele foi projetado para operar dentro da faixa de alimentação fornecida pelo sistema GE Speedtronic Mark IV.
• Consumo de energia: O consumo de energia da placa não é especificado em domínio público, mas é otimizado para operar com eficiência dentro do ambiente do sistema de controle da turbina.

Outros parâmetros



• Indicador LED: Possui um LED âmbar marcado com “P OK” para indicar o status de energia ou a operação normal da placa.
• Pontos de teste: Existem três pontos de teste TP marcados como COM/SYNC/AOUT, que podem ser usados ​​para fins de teste e depuração.
• Resistores e Capacitores: Possui dois potenciômetros de resistor variável e vários capacitores. Os capacitores desempenham um papel na filtragem e no armazenamento de energia, enquanto os potenciômetros podem ser ajustados para ajustar certos parâmetros.
• Interruptores de jumper: J1 está marcado como "intervalo", J2 está marcado como "paridade" e pode ser definido como entrada ou saída, e J3 está marcado como "osc" e pode ser definido como entrada ou saída, permitindo alguma personalização e configuração da operação da placa.
• PTH sobressalente: Existem furos passantes sobressalentes localizados ao longo de sua borda direita, proporcionando a possibilidade de modificações ou expansões adicionais do circuito, se necessário.



Aplicações: DS3800NADB



Automação Industrial



• Controle de Processo: Em processos de produção industrial, como produtos químicos, refino de petróleo e processamento de alimentos, o DS3800NADB pode ser usado para converter sinais analógicos de variáveis ​​de processo, como vazão, nível e concentração, em sinais digitais para o controlador lógico programável (PLC) ou distribuído sistema de controle (DCS) para processar e controlar. Isto permite uma regulação precisa do processo de produção, garantindo a qualidade do produto e a eficiência da produção.
• Robótica: Em sistemas robóticos, o DS3800NADB pode ser usado para converter sinais analógicos de sensores, como sensores de força, sensores de posição e sensores de visão, em sinais digitais para o controlador do robô processar e analisar. Isso permite que o robô perceba com precisão o ambiente externo e execute tarefas como agarrar, montar e soldar com alta precisão.

Sistemas de monitoramento e diagnóstico de equipamentos



Laboratórios de Pesquisa e Desenvolvimento



Personalização: DS3800NADB

• Interação com a Placa Auxiliar DS3800DADB: O DS3800NADB serve como placa principal e se conecta à placa auxiliar DS3800DADB por meio de um cabo plano. Os oito capacitores 708a1 200v m/e na placa auxiliar podem aumentar significativamente a capacitância do DS3800NADB, otimizando assim o desempenho geral do sistema.
• Integração no sistema Speedtronic Mark IV: Faz parte do sistema GE Speedtronic Mark IV, trabalhando em conjunto com outras placas de controle, sensores e atuadores do sistema. Juntos, eles alcançam controle preciso sobre turbinas a gás e a vapor. Por exemplo, partilha dados e sinais de controlo com outras placas de controlo para garantir a operação coordenada de todo o sistema.

Manutenção e Reparo



• Detecção de falhas: O indicador LED âmbar "P OK" na placa pode ser observado para determinar preliminarmente se a fonte de alimentação ou o status operacional da placa estão normais. Além disso, os três pontos de teste TP marcados como COM/SYNC/AOUT permitem que os técnicos realizem detecção de sinal e localização de falhas mais aprofundadas.
• Reparo e Substituição: Como o GE DS3800NADB é um componente chave no sistema GE Speedtronic Mark IV, geralmente são recomendados técnicos profissionais para reparos e substituição. Durante o processo de reparo, são necessários equipamentos e ferramentas de teste profissionais, como osciloscópios e multímetros, para garantir a qualidade e segurança do reparo. Algumas empresas especializadas em reparos de automação industrial ou centros de serviço pós-venda da GE podem fornecer serviços de reparo relevantes.

Desenvolvimento e Substituição



• Atualizações Tecnológicas: Com o desenvolvimento contínuo da tecnologia eletrônica, a tecnologia de conversão A/D também está evoluindo. Chips de conversão A/D com maior resolução, maior velocidade de conversão e menor consumo de energia estão surgindo. No entanto, devido ao uso generalizado do sistema GE Speedtronic Mark IV em alguns campos específicos, o DS3800NADB continua a ser um componente essencial por enquanto. No futuro, poderá ser gradualmente substituído por produtos com melhor desempenho.
• Compatibilidade e atualizações: Ao considerar atualizar ou substituir o GE DS3800NADB, deve-se levar em consideração sua compatibilidade com o sistema existente. Novos produtos de substituição precisam ser compatíveis com o sistema original em termos de desempenho elétrico, especificações de interface e funções para garantir a operação normal do sistema. Ao mesmo tempo, são necessários uma avaliação e testes abrangentes do sistema para evitar problemas de compatibilidade e potenciais riscos de segurança.
• J1: Marcado como "faixa", que pode ser ajustado para alterar a faixa do sinal de entrada analógica. O conversor A/D de 12 bits ADC85H-12 na placa possui resistores de escala que fornecem faixas de sinal de entrada analógica de ±2,5, ±5, ±10, 0 a +5 ou 0 a +10 volts.
• J2: Marcado como "paridade", que pode ser definido como "in" ou "out", permitindo a configuração de configurações de paridade para transmissão de dados. Isto é útil para garantir a precisão e integridade da comunicação de dados entre a placa e outros dispositivos.
• J3: Marcado como "osc" e pode ser configurado como "in" ou "out", permitindo a customização das configurações do oscilador. Isso pode ser ajustado de acordo com os requisitos específicos do sistema para otimizar a frequência e estabilidade de operação da placa.

• Orifícios passantes revestidos sobressalentes


  Existem furos passantes sobressalentes localizados ao longo da borda direita da placa. Eles oferecem a possibilidade de modificações ou expansões adicionais do circuito. Os usuários podem adicionar componentes personalizados, como resistores, capacitores ou outros circuitos integrados, à placa para atender a requisitos específicos da aplicação ou para implementar funcionalidades adicionais.
