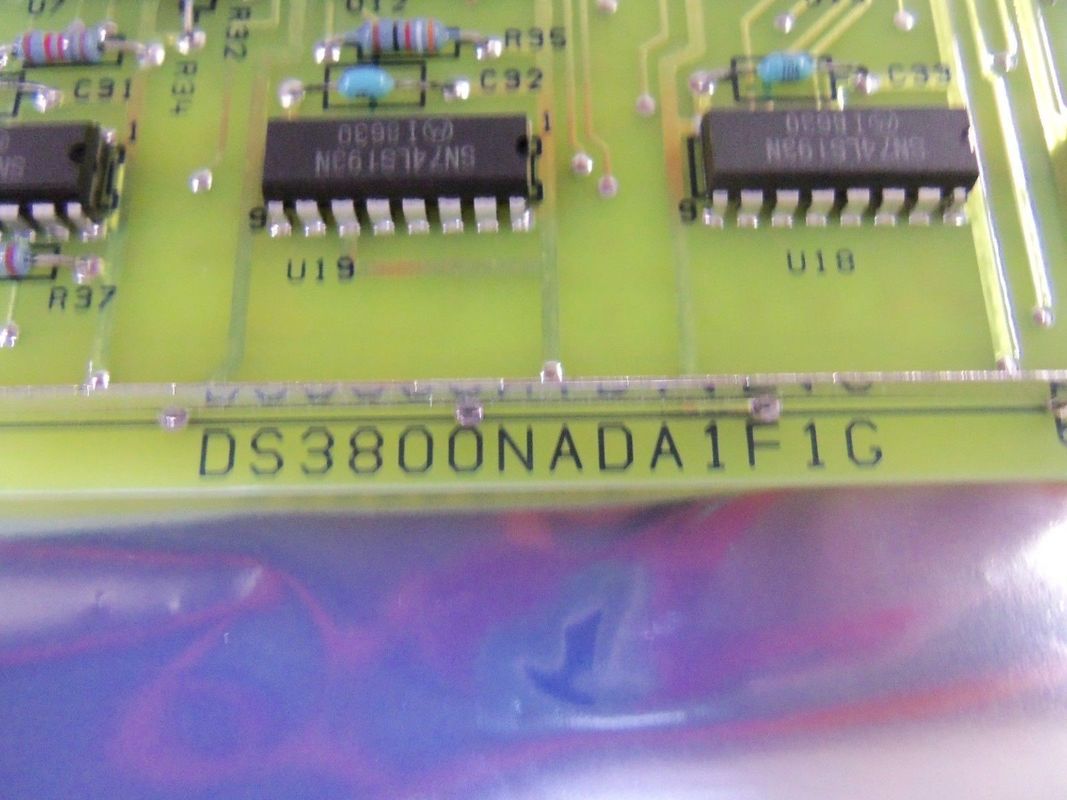

Modulo de Interface Periférica GE DS3800NADA A escolha perfeita para eficiência industrial

Descrição do produto: DS3800NADA

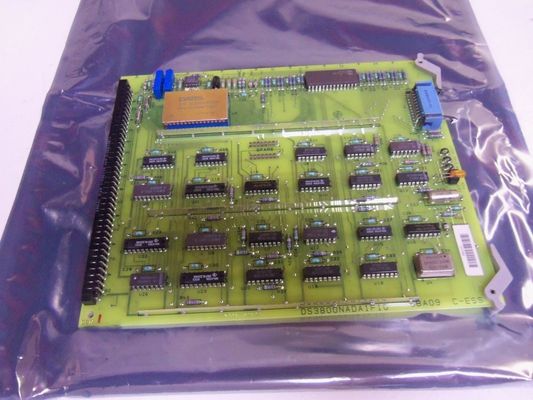

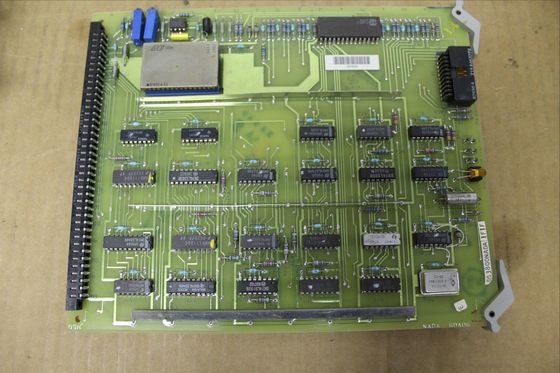

• Reforço Estrutural: A presença de três travessas abrangendo o lado mais comprido da placa serve a um propósito estrutural vital. Estas travessas funcionam como reforços, reduzindo significativamente o risco de flexão da placa. Em ambientes industriais, onde o cartão pode estar sujeito a esforços mecânicos, como vibrações de máquinas próximas, este reforço garante a integridade física do cartão. Isto é essencial, pois qualquer dobra pode danificar o delicado circuito interno, causando mau funcionamento ou conversão de sinal imprecisa.
• Recursos de montagem e manuseio: Os furos em todos os quatro cantos são padrão para uma montagem segura. Eles permitem que o DS3800NADA seja firmemente conectado a um painel de controle ou sistema montado em rack usando hardware apropriado. Os dois clipes de extração, localizados nos cantos superior direito e inferior direito, são projetados para facilitar a remoção do cartão. Isto é benéfico durante procedimentos de manutenção ou substituição, permitindo que os técnicos removam a placa de forma rápida e segura, sem causar danos aos conectores ou outros componentes.
• Indicador e pontos de teste: O LED âmbar na borda direita da placa serve como indicador. Ele pode fornecer feedback visual sobre o status de operação do cartão, como ligação, transferência de dados ou condições de erro. Os três pontos de teste posicionados acima do LED são ferramentas de diagnóstico valiosas. Os técnicos podem usar esses pontos para medir parâmetros elétricos como níveis de tensão, formas de onda de sinal ou verificar a presença de sinais específicos. Isto ajuda na solução de quaisquer problemas que possam surgir durante a operação da placa. Os dois potenciômetros na borda superior da placa são provavelmente usados ​​para ajustar certas características elétricas, como ajuste de ganho para sinais de entrada analógicos.

Componentes do Circuito

• Componentes Passivos: A inclusão de pequenos capacitores e vários resistores de filme metálico é fundamental para a funcionalidade elétrica da placa. Os capacitores são usados ​​para funções como filtrar ruído elétrico, desacoplar fontes de alimentação e armazenar e liberar carga elétrica conforme necessário. Os resistores de filme metálico, por outro lado, são usados ​​para controlar o fluxo de corrente elétrica, definir níveis de tensão e fornecer isolamento elétrico. Sua combinação garante o condicionamento adequado dos sinais de entrada analógicos antes de serem convertidos em formato digital.
• Circuitos Integrados: Com vinte e seis circuitos integrados, o DS3800NADA está equipado para realizar tarefas complexas de processamento de sinais. Esses ICs podem incluir conversores analógico para digital, amplificadores de sinal e circuitos lógicos de controle. Os conversores analógico - digital estão no centro da placa, responsáveis ​​por converter com precisão sinais analógicos em valores digitais. Os amplificadores de sinal aumentam os sinais analógicos fracos para um nível adequado para conversão, enquanto os circuitos lógicos de controle gerenciam a operação geral da placa, incluindo a transferência de dados e a comunicação com outros componentes.
• Revestido sobressalente - Orifícios passantes (PTH): O conjunto de PTH sobressalentes próximo à parte superior central da placa oferece flexibilidade para modificações futuras. Caso componentes adicionais precisem ser adicionados para melhorar a funcionalidade da placa, como resistores extras para ajuste fino de um circuito específico ou um circuito integrado de pequena escala para um novo recurso, esses orifícios podem ser utilizados. Este design inovador permite que a placa se adapte à evolução dos requisitos ao longo do tempo.

Comunicação e Compatibilidade

• Configuração do conector: A presença de um conector macho e fêmea na placa foi projetada para permitir a comunicação perfeita com outros módulos dentro do sistema de controle industrial. Esses conectores são provavelmente do tipo de alta densidade, capazes de transmitir vários sinais, incluindo entradas analógicas, saídas digitais, potência e sinais de controle. O design garante conexões confiáveis ​​e seguras, minimizando o risco de perda ou interferência de sinal.
• Compatibilidade do sistema: A compatibilidade do DS3800NADA com uma ampla gama de sistemas de automação GE, incluindo sistemas de controle de turbina Mark V, Mark VI e Mark VIe, bem como controladores lógicos programáveis ​​(PLCs) RX3I e RX7I, o torna um componente versátil. Essa compatibilidade entre sistemas permite fácil integração em diferentes configurações industriais. Por exemplo, em uma usina de energia que utiliza uma combinação de sistemas de controle de turbina Mark VI e CLPs RX3I para automação geral da planta, o DS3800NADA pode ser usado para fazer interface entre sensores analógicos e esses sistemas de controle digital, garantindo fluxo de dados suave e operação coordenada.

Características ópticas (se aplicável)

• Indicação de status: Se o LED âmbar for considerado no contexto das características ópticas, ele fornece uma indicação visual do status da placa. Em uma sala de controle industrial mal iluminada, o brilho do LED pode ser facilmente observado, permitindo que os operadores avaliem rapidamente se a placa está funcionando corretamente. Por exemplo, um LED aceso continuamente pode indicar operação normal, enquanto um LED piscando pode sinalizar uma condição de erro ou um processo de diagnóstico em andamento. Este feedback visual é uma forma simples, porém eficaz, de monitorar o status do cartão sem a necessidade de equipamento de diagnóstico adicional.

Características: DS3800NADA

• Projeto Estrutural Robusto
  • As três travessas no lado comprido da placa são uma característica fundamental para a integridade estrutural. Eles distribuem o estresse mecânico uniformemente por toda a placa, protegendo-a contra deformações ou dobras. Em ambientes industriais repletos de máquinas vibratórias, este design garante que o DS3800NADA permaneça estável. Por exemplo, em uma usina onde turbinas a gás geram vibrações significativas, as barras transversais evitam danos físicos ao cartão, o que poderia atrapalhar a conversão precisa de sinais analógicos.
• Montagem e remoção convenientes
  • Os furos nos quatro cantos e os dois clipes de extração simplificam o processo de instalação e remoção. Os furos permitem uma montagem segura em gabinetes de controle ou racks, seguindo práticas de montagem industrial padrão. Os clipes de extração, localizados nos cantos superior direito e inferior direito, fornecem um mecanismo de fácil aderência para os técnicos. Durante a manutenção ou atualizações do sistema, esses clipes permitem a remoção rápida e sem danos da placa, reduzindo o tempo de inatividade e facilitando a manutenção eficiente.

• 2. Indicador e recursos de diagnóstico

• Indicação visual de status
  • O LED âmbar na borda direita serve como uma indicação visual imediata sobre o status operacional da placa. Ele pode transmitir informações como status de inicialização, atividade de transferência de dados ou condições de erro. Numa grande sala de controle industrial, onde vários sistemas operam simultaneamente, este LED permite que os operadores identifiquem rapidamente se o DS3800NADA está funcionando corretamente. Por exemplo, um LED continuamente aceso pode indicar operação normal, enquanto um LED piscando rapidamente pode sinalizar um erro de comunicação ou um mau funcionamento no processo de conversão analógico para digital.
• Pontos de teste acessíveis
  • Os três pontos de teste acima do LED são inestimáveis ​​para fins de diagnóstico. Os técnicos podem usar esses pontos para medir parâmetros elétricos como níveis de tensão, amplitudes de sinal e formas de onda. Isso é crucial para solucionar quaisquer problemas com os sinais de entrada analógicos ou com o processo de conversão. Por exemplo, se houver uma saída inesperada do conversor A/D, os pontos de teste podem ser usados ​​para verificar a integridade do sinal analógico de entrada, ajudando a isolar o problema na fonte do sinal ou dentro da própria placa.
• Potenciômetros ajustáveis
  • Os dois potenciômetros na borda superior da placa oferecem a capacidade de ajustar características elétricas específicas. Eles podem ser usados ​​para ajustar o ganho dos sinais de entrada analógicos, por exemplo. Em aplicações onde os sinais analógicos de entrada variam em amplitude, os potenciômetros permitem a otimização do nível do sinal antes da conversão. Isso garante que o conversor A/D receba sinais dentro de sua faixa de entrada ideal, melhorando a precisão e a resolução da saída digital.

• 3. Recursos dos componentes do circuito

• Conjunto abrangente de componentes passivos
  • A combinação de pequenos capacitores e vários resistores de filme metálico fornece uma abordagem completa para o condicionamento de sinal. Os capacitores são usados ​​para funções como filtrar ruído de alta frequência, desacoplar fontes de alimentação para evitar interferência elétrica e atuar como elementos de armazenamento de energia. Os resistores de filme metálico, por outro lado, são usados ​​para controle preciso do fluxo de corrente, divisão de tensão e casamento de impedância. Juntos, eles garantem que os sinais de entrada analógicos estejam devidamente condicionados e preparados para uma conversão precisa em formato digital.
• Circuitos Integrados Poderosos
  • Com vinte e seis circuitos integrados, o DS3800NADA está equipado para lidar com tarefas complexas de processamento de sinais. Esses ICs provavelmente incluem conversores A/D de alta precisão, responsáveis ​​por traduzir com precisão sinais analógicos em valores digitais. Os amplificadores de sinal dentro dos ICs aumentam os sinais analógicos fracos para um nível adequado para conversão. Além disso, os circuitos lógicos de controle gerenciam a operação geral do cartão, coordenando a transferência de dados, a comunicação com outros componentes e garantindo o sequenciamento adequado dos processos de conversão.
• Expansão flexível com PTH sobressalente
  • O conjunto de furos passantes (PTH) sobressalentes próximos à parte superior central da placa oferece recursos à prova de futuro. À medida que os requisitos industriais evoluem, estes furos podem ser usados ​​para adicionar componentes adicionais. Por exemplo, se forem introduzidas novas tecnologias de sensores que exijam componentes adicionais de processamento de sinal, ou se houver necessidade de melhorar a funcionalidade da placa com resistores extras ou circuitos integrados de pequena escala, o PTH sobressalente poderá ser utilizado sem a necessidade de uma placa completa. redesenhar.

• 4. Recursos de comunicação e compatibilidade

• Configuração versátil do conector
  • Os conectores macho e fêmea na placa são projetados para comunicação perfeita com outros módulos do sistema de controle industrial. Esses conectores podem transmitir uma variedade de sinais, incluindo entradas analógicas, saídas digitais, potência e sinais de controle. Seu design de alta densidade garante uma transferência de sinal confiável e eficiente, minimizando o risco de perda ou interferência de sinal. Isso permite que o DS3800NADA faça interface com uma ampla variedade de dispositivos, como sensores, atuadores e outras placas de controle.
• Ampla compatibilidade de sistema
  • A compatibilidade do DS3800NADA com vários sistemas de automação GE, como sistemas de controle de turbina Mark V, Mark VI e Mark VIe, bem como controladores lógicos programáveis ​​(PLCs) RX3I e RX7I, é uma vantagem significativa. Ele permite fácil integração em diferentes configurações industriais. Em uma planta industrial de grande escala que utiliza uma combinação desses sistemas GE para controle de turbina, gerenciamento de energia e automação geral de processos, o DS3800NADA pode atuar como uma interface comum para conversão analógica para digital, garantindo fluxo de dados contínuo e operação coordenada em todo o sistema.

Parâmetros técnicos: DS3800NADA

• Método de comunicação: Fibra óptica
• Interface óptica: Comprimento de onda duplo, fibra multimodo
• Comprimentos de onda ópticos: 820 nm e 1300 nm
• Faixa de potência óptica: -19,5 a -14,5 dBm
• Sensibilidade do receptor: -34dBm
• Conector Óptico: tipo ST
• Taxa de transferência de dados: 1Mbps
• Número de portas: 1

Elétrica

• Consumo de energia: 5W máximo

Ambiental

• Faixa de temperatura operacional: 0 a 50 graus Celsius (32 a 122 graus Fahrenheit)
• Faixa de temperatura de armazenamento: -40 a 70 graus Celsius (-40 a 158 graus Fahrenheit)
• Faixa de umidade: 5% a 95% sem condensação

Circuitos

• Número de circuitos integrados: Vinte e seis, incluindo um chip conversor analógico-digital que combina um ADC de 12 bits com um relógio interno e um amplificador track hold.
• Formatos de dados de saída: Uma única palavra paralela de 12 bits; dois bytes de 8 bits ou dados seriais.

Aplicações: DS3800NADA

• Turbinas a Vapor: Em usinas de energia, é usado para converter sinais analógicos de sensores que monitoram a pressão, a temperatura e a vazão do vapor em sinais digitais. Os sinais digitais são então processados ​​pelo sistema de controle para ajustar com precisão a velocidade, carga e outros parâmetros operacionais da turbina a vapor, garantindo uma geração de energia eficiente e estável.1.
• Turbinas a Gás: Para turbinas a gás em geração de energia e motores de aeronaves, o DS3800NADA pode converter sinais analógicos de sensores que medem o fluxo de combustível, a temperatura dos gases de escape e a pressão de entrada do compressor. Os sinais digitais convertidos ajudam o sistema de controle a otimizar o processo de combustão, melhorar a eficiência do combustível e aumentar a confiabilidade e segurança da operação da turbina a gás.

Automação Industrial

• Controle de Processo: Em processos de produção industrial, como químicos, farmacêuticos e de processamento de alimentos, é usado para converter sinais analógicos de sensores que monitoram temperatura, pressão, fluxo e nível em sinais digitais. O sistema de controle pode então realizar o controle PID e outros algoritmos baseados nesses sinais digitais para manter a estabilidade e a qualidade do processo de produção.1.
• Fabricação Discreta: Nas indústrias automotiva, eletrônica e de fabricação de máquinas, o DS3800NADA pode ser usado para converter sinais analógicos de sensores em equipamentos de produção, como sensores de posição e velocidade de braços robóticos, sensores de pressão de prensas hidráulicas e sensores de temperatura de equipamento de soldagem. Os sinais digitais são usados ​​para controle e monitoramento precisos do processo de produção para melhorar a eficiência da produção e a qualidade do produto.

Controladores lógicos programáveis ​​(CLPs)

• Aquisição de dados: O DS3800NADA, quando integrado aos CLPs, pode converter sinais analógicos de vários dispositivos de campo em sinais digitais que podem ser processados ​​e armazenados pelo CLP. Isto permite que o PLC colete e analise dados do processo de produção, fornecendo uma base para otimização de processos e diagnóstico de falhas.
• Saída de controle: Também pode converter os sinais de saída digital do PLC em sinais analógicos para controlar atuadores como motores, válvulas e aquecedores em campo, realizando o controle de circuito fechado do processo de produção.

Sistemas de Energia Renovável

• Turbinas Eólicas: Em parques eólicos, o DS3800NADA pode converter sinais analógicos de anemômetros, cata-ventos e outros sensores em sinais digitais. O sistema de controle da turbina eólica pode então ajustar o ângulo de inclinação e a velocidade de rotação das pás de acordo com a velocidade e direção do vento para maximizar a eficiência da geração de energia e garantir a segurança da operação da turbina eólica.
• Usinas de energia solar: Para usinas de energia solar, ele pode converter sinais analógicos de sensores de irradiância solar e sensores de temperatura em sinais digitais. O sistema de controle pode então ajustar os parâmetros operacionais dos inversores e outros equipamentos de acordo com a irradiância solar e a temperatura para melhorar a eficiência de conversão da energia solar.

Personalização: DS3800NADA

• Formato de dados de saída: A placa oferece uma escolha de três formatos de saída de dados, ou seja, uma única palavra paralela de 12 bits, dois bytes de 8 bits ou dados seriais. Os usuários podem configurar o formato de saída de acordo com os requisitos específicos dos microprocessadores conectados ou processadores de sinal digital.
• Protocolo de comunicação: O DS3800NADA usa comunicação de fibra óptica com comprimentos de onda ópticos, faixa de potência e taxa de transferência de dados específicos. No entanto, em alguns casos, se o sistema geral exigir um protocolo ou interface de comunicação diferente, módulos de conversão externos adicionais ou firmware personalizado poderão ser usados ​​para adaptar as capacidades de comunicação da placa.

Modificações Físicas

• Montagem e Gabinete: A placa tem tamanho padrão e furos de montagem, mas em algumas aplicações onde o espaço é limitado ou existem condições ambientais específicas, gabinetes personalizados ou suportes de montagem podem ser projetados para acomodar o DS3800NADA. Isso pode fornecer melhor proteção contra poeira, umidade e interferência eletromagnética.
• Personalização do conector: A placa possui conectores macho e fêmea específicos para comunicação com outras PCBs. Em alguns casos, se os conectores correspondentes no sistema não forem compatíveis, conjuntos de cabos personalizados ou adaptadores de conectores podem ser fabricados para garantir a conexão adequada.

Integração com outros componentes

• Compatibilidade do sistema: O DS3800NADA foi projetado para a série Mark IV do sistema Speedtronic da GE. No entanto, em algumas aplicações onde ele precisa ser integrado com outros componentes que não sejam Mark IV ou sistemas de terceiros, drivers de software personalizados ou middleware podem ser desenvolvidos para permitir comunicação e interação contínuas entre o DS3800NADA e os outros componentes.
• Redundância e Backup: Em alguns aplicativos críticos, mecanismos adicionais de redundância e backup podem ser adicionados no nível do sistema. Por exemplo, placas DS3800NADA redundantes podem ser configuradas em modo hot standby e lógica de controle personalizada pode ser implementada para alternar entre as placas primária e de backup em caso de falha.

Suporte e Serviços: DS3800NADA

Nossa equipe de suporte técnico ao produto está disponível para ajudá-lo com quaisquer dúvidas ou problemas que você possa ter em relação à instalação, configuração ou operação de nosso produto. Nossos especialistas são altamente treinados e experientes e trabalharão com você para resolver quaisquer problemas que você possa encontrar.

Também oferecemos uma variedade de serviços para ajudá-lo a aproveitar ao máximo nosso produto, incluindo treinamento, consultoria e personalização. Nossos programas de treinamento são projetados para ensiná-lo a usar nosso produto de maneira eficaz, enquanto nossos serviços de consultoria podem ajudá-lo a otimizar seus processos e fluxos de trabalho. E se você precisar de uma solução personalizada, nossa equipe de desenvolvedores poderá trabalhar com você para criar uma solução personalizada que atenda às suas necessidades exclusivas.

Quaisquer que sejam suas necessidades de suporte técnico ou serviço, estamos aqui para ajudá-lo a ter sucesso com nosso produto.
