Painel de interface auxiliar personalizável para a certificação CE GE DS3800HXTA

Descrição do produto:DS3800HXTA

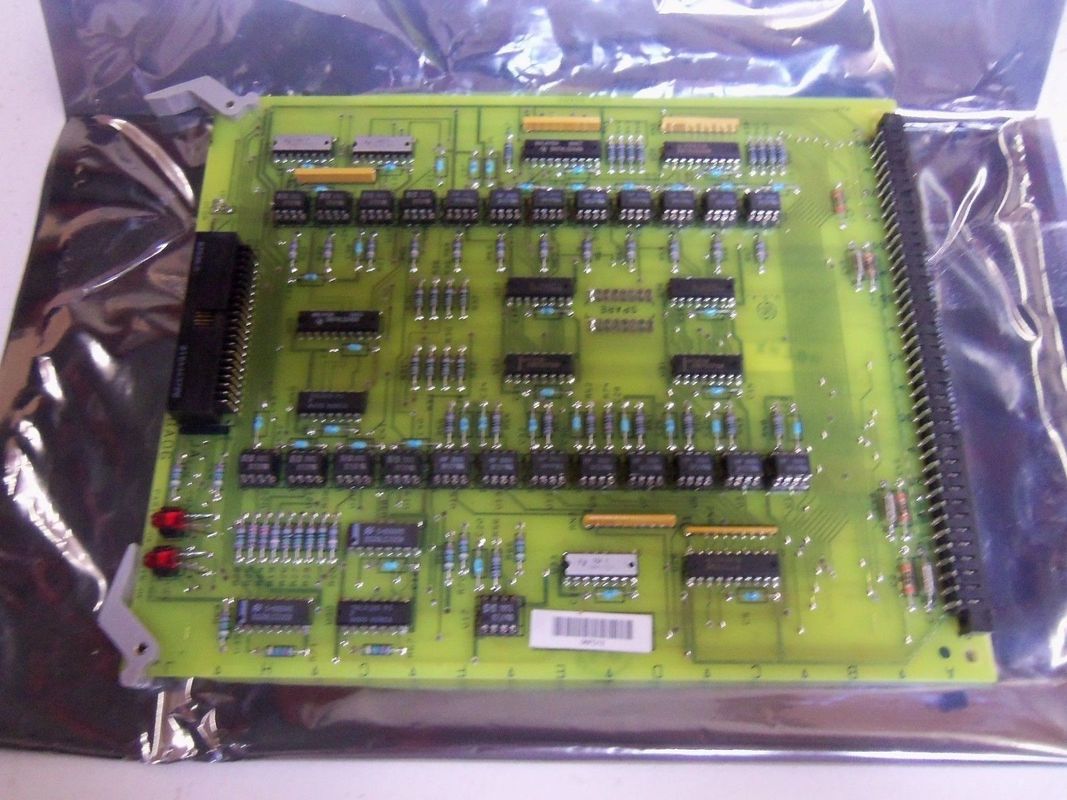

1. Recursos de montagem e estruturais
   • Os furos de fábrica em todos os quatro cantos do DS3800HXTA são um recurso físico importante. Esses orifícios são posicionados com precisão para permitir a montagem segura em um gabinete industrial, gabinete de controle ou sistema montado em rack. Os furos de tamanho padrão são compatíveis com as ferramentas de montagem comumente usadas, garantindo uma instalação estável e confiável. Isto é crucial em ambientes industriais onde as vibrações e o estresse mecânico são predominantes, pois uma montagem adequada ajuda a evitar danos à placa e garante uma operação consistente.
   • Os dois clipes na placa aumentam ainda mais a estabilidade de montagem. Eles podem ser usados ​​em conjunto com os furos para segurar firmemente a placa no lugar. Os clipes são projetados para fácil fixação e desmontagem, o que simplifica os processos de instalação e manutenção. Isso permite que os técnicos instalem ou removam rapidamente a placa conforme necessário, reduzindo o tempo de inatividade durante atualizações ou reparos do sistema.
   • A presença de furos passantes sobressalentes na placa é um aspecto interessante. Esses furos fornecem flexibilidade para futuras modificações ou expansões de hardware. Por exemplo, se for necessário adicionar componentes adicionais à placa para melhorar sua funcionalidade, como resistores extras, capacitores ou até mesmo pequenos circuitos integrados, os orifícios sobressalentes poderão ser utilizados. Esse recurso torna o DS3800HXTA adaptável às mudanças nos requisitos ao longo da vida útil do sistema industrial.
2. Layout de componentes
   • Com 40 circuitos integrados (ICs), a DS3800HXTA é uma placa altamente povoada. O uso de ICs específicos como o Texas Instruments AM26LS33ACN indica seu foco em determinadas tarefas de processamento de sinais e comunicação. O AM26LS33ACN, por exemplo, é provavelmente usado para funções de driver de linha e receptor, que são essenciais para transmissão e recepção precisas de sinais em sistemas de controle industrial. Esses ICs trabalham em harmonia para executar diversas funções, como condicionamento de sinal, processamento de dados e implementação de protocolo de comunicação.
   • Os dois LEDs vermelhos, rotulados como “paridade ok” e “cadeia ok”, servem como importantes indicadores visuais. O LED “paridade ok” pode fornecer informações sobre a integridade da transmissão de dados, especificamente relacionada à verificação de paridade. Na comunicação industrial, os bits de paridade são frequentemente usados ​​para detectar erros em pacotes de dados. Se os dados forem transmitidos corretamente com a paridade esperada, o LED “paridade ok” acenderá, indicando uma transferência de dados confiável. O LED “cadeia ok” pode estar relacionado à integridade de uma cadeia de comunicação ou a uma sequência de operações dentro do sistema. Sua iluminação pode significar que uma determinada cadeia de eventos, talvez relacionada ao fluxo de dados ou às operações no nível do sistema, está funcionando conforme o esperado.
   • O ponto de teste identificado como “dcom”. no canto inferior direito do quadro está uma valiosa ferramenta de diagnóstico. Os técnicos podem usar este ponto de teste para medir parâmetros elétricos, como níveis de tensão, formas de onda de sinal ou verificar a presença de sinais específicos. Isto simplifica o processo de solução de problemas, permitindo a rápida identificação de possíveis problemas na operação da placa. Por exemplo, se houver um problema com a comunicação de dados, o “dcom.” O ponto de teste pode ser usado para verificar a integridade dos sinais de comunicação.
3. Conectores e redes de resistores
   • A presença de um conector macho e fêmea em lados opostos da placa de circuito é crucial para suas capacidades de comunicação. Esses conectores são projetados para fazer interface com outras placas de circuito dentro do sistema de controle industrial. Eles permitem que o DS3800HXTA envie e receba dados, sinais de controle e energia. O design específico destes conectores garante conexões confiáveis ​​e seguras, minimizando o risco de perda de sinal ou curtos-circuitos. A utilização de conectores macho e fêmea permite diversas configurações de conexão, facilitando a integração com diversos tipos de placas e equipamentos.
   • As cinco matrizes de rede de resistores na placa desempenham papéis importantes no processamento de sinais. Eles podem ser usados ​​para tarefas de conversão analógico-digital, onde auxiliam na tradução de sinais analógicos em valores digitais que podem ser processados ​​pelos componentes digitais da placa. Além disso, eles são úteis para aplicações de divisão de tensão. Em sistemas de controle industrial, diferentes componentes podem exigir níveis de tensão específicos. As redes de resistores podem ser configuradas para dividir a tensão de entrada no nível adequado para estes componentes, garantindo o funcionamento adequado.

Visão geral funcional

1. Transmissão e Processamento de Sinais
   • Como placa transmissora, o DS3800HXTA é responsável por enviar sinais para outros componentes do sistema de controle industrial. Pode transmitir vários tipos de sinais, dependendo dos requisitos do sistema. Por exemplo, em um sistema de controle de turbina a gás, ele pode enviar sinais de controle para atuadores que ajustam a taxa de fluxo de combustível, a entrada de ar ou os ângulos das pás da turbina. Esses sinais são gerados com base nos dados processados ​​pelos componentes internos da placa.
   • A placa também processa sinais recebidos. Pode receber dados de sensores que monitoram parâmetros como temperatura, pressão, velocidade ou vibração. Esses sinais de sensores geralmente estão na forma analógica ou digital. O DS3800HXTA pode condicionar esses sinais, o que pode envolver tarefas como amplificação, filtragem e redução de ruído. Após o condicionamento, os sinais são processados ​​utilizando algoritmos implementados pelos circuitos integrados. Este processamento pode incluir análise de dados, comparação com pontos de ajuste e tomada de decisão com base nos dados processados.
2. Integração e Controle de Sistemas
   • O DS3800HXTA é parte integrante de todo o sistema de controle industrial. Ele foi projetado para funcionar em harmonia com outros componentes da série GE Speedtronic Mark IV. Por exemplo, ele pode se comunicar com outras placas responsáveis ​​pela aquisição de dados, exibição ou funções de controle de nível superior. Em uma usina de geração de energia, pode colaborar com placas que monitoram o desempenho do gerador, o estado da rede elétrica e outros parâmetros relacionados.
   • Em termos de funções de controle, a placa pode estar envolvida em tarefas como o controle de turbinas a gás ou a vapor. Ele pode enviar sinais para iniciar, parar ou ajustar a velocidade da turbina com base nos dados processados ​​do sensor. Adicionalmente, pode ser responsável pelo sequenciamento de equipamentos auxiliares, como bombas e válvulas, essenciais para o bom funcionamento da turbina. A placa também pode gerenciar procedimentos de resfriamento e inicialização, garantindo que todo o sistema funcione de maneira suave e segura.

Características: DS3800HXTA

• Opções de montagem segura
  • Os furos de fábrica nos quatro cantos, juntamente com os dois clipes, fornecem uma solução de montagem segura e estável. Isto é vital em ambientes industriais onde as vibrações podem ser um problema significativo. Por exemplo, numa central eléctrica com maquinaria rotativa de grande escala, o DS3800HXTA pode ser firmemente fixado a um painel de controlo, garantindo que permanece no lugar e funciona correctamente apesar das vibrações contínuas. A combinação de furos e clipes também permite fácil instalação e remoção, o que é benéfico durante a manutenção ou atualizações do sistema.
• Expansibilidade com furos sobressalentes
  • A presença de furos passantes sobressalentes oferece um alto grau de expansibilidade. No cenário em evolução do controlo industrial, novos requisitos podem surgir ao longo do tempo. Esses orifícios permitem a adição de componentes extras, como resistores, capacitores ou até mesmo circuitos integrados de pequena escala. Por exemplo, se um novo sensor precisar ser integrado ao sistema que requer componentes adicionais de condicionamento de sinal, os furos sobressalentes podem ser usados ​​para montar esses componentes diretamente no DS3800HXTA, sem a necessidade de um redesenho complexo e caro de toda a placa.

• 2. Componente - Funcionalidade de nível

• Complemento Rico de Circuito Integrado (IC)
  • Com 40 circuitos integrados, incluindo componentes como o Texas Instruments AM26LS33ACN, a placa está equipada para lidar com tarefas complexas de processamento de sinais e comunicação. O AM26LS33ACN, sendo um driver de linha e receptor, é provavelmente usado para transmissão de dados precisa e confiável em longas distâncias em ambientes industriais. Esses ICs trabalham juntos para executar funções como amplificação de sinal, filtragem e conversão digital para analógico ou analógico para digital. Isso permite que a placa processe uma ampla variedade de sinais de entrada de diferentes sensores e gere sinais de saída apropriados para fins de controle.
• LEDs indicadores visuais
  • Os dois LEDs vermelhos identificados como “paridade ok” e “cadeia ok” servem como indicadores de status em tempo real. O LED “paridade ok” fornece feedback imediato sobre a integridade da transmissão de dados. Na comunicação industrial, onde a precisão dos dados é crucial, o LED indica se a verificação de paridade dos dados transmitidos foi aprovada ou reprovada. Se o LED estiver aceso, garante que os dados foram transmitidos com a paridade correta, reduzindo o risco de corrupção de dados. O LED “chain ok” dá uma indicação do funcionamento adequado de uma cadeia de comunicação específica ou de uma sequência de operações dentro do sistema. Isso ajuda os técnicos a identificar rapidamente se há algum problema no fluxo de dados ou nas operações, facilitando a solução de problemas mais rápida.
• Ponto de teste de diagnóstico
  • O “dcom”. O ponto de teste no canto inferior direito é uma ferramenta de diagnóstico valiosa. Ele permite que os técnicos meçam parâmetros elétricos importantes, como níveis de tensão, formas de onda de sinal ou a presença de sinais específicos. Em caso de mau funcionamento, este ponto de teste pode ser usado para isolar o problema rapidamente. Por exemplo, se houver um problema de comunicação entre o DS3800HXTA e outros componentes, o ponto de teste poderá ser usado para verificar a integridade dos sinais de comunicação, se eles estão nos níveis de tensão corretos e se possuem os padrões de forma de onda esperados.

• 3. Comunicação e Processamento de Sinais

• Design de conector duplo
  • Os conectores macho e fêmea em lados opostos da placa de circuito permitem uma comunicação perfeita com outras placas no sistema de controle industrial. Este design permite diversas configurações de conexão, tornando-o compatível com diversos tipos de placas e equipamentos. Os conectores são projetados para garantir conexões confiáveis ​​e seguras, minimizando o risco de perda de sinal ou interferência elétrica. Por exemplo, em uma rede industrial complexa onde diversas placas precisam trocar dados, o DS3800HXTA pode usar esses conectores para se comunicar com placas de aquisição de dados, processadores de controle ou unidades de exibição.
• Matrizes de rede de resistores
  • Os cinco arranjos de rede de resistores são componentes versáteis para processamento de sinais. Eles podem ser usados ​​para conversão analógico-digital, onde ajudam na tradução de sinais de sensores analógicos em valores digitais que podem ser processados ​​pelos componentes digitais da placa. Além disso, eles são úteis para aplicações de divisão de tensão. Em sistemas de controle industrial, diferentes componentes podem exigir níveis de tensão específicos. As redes de resistores podem ser configuradas para dividir a tensão de entrada no nível apropriado para esses componentes. Por exemplo, se um sensor emitir uma tensão muito alta para os circuitos de processamento interno da placa, a rede de resistores pode ser usada para reduzir a tensão a um nível adequado.

• 4. Integração e controle em nível de sistema

• Compatibilidade com Sistemas GE
  • O DS3800HXTA foi projetado para ser totalmente compatível com outros componentes da série GE Speedtronic Mark IV. Isto permite uma integração perfeita nos sistemas de controle industrial existentes. Em uma planta de geração de energia que utiliza o Speedtronic Mark IV da GE para controle de turbina, o DS3800HXTA pode trabalhar em harmonia com outras placas responsáveis ​​pelo monitoramento dos parâmetros da turbina, controle da injeção de combustível ou comunicação com o sistema geral de gerenciamento da planta. Essa compatibilidade reduz a complexidade do projeto e implementação do sistema.
• Funções de controle versáteis
  • A placa é capaz de executar uma ampla gama de funções de controle. Ele pode estar envolvido no controle de turbinas a gás ou a vapor, enviando sinais para ajustar parâmetros como fluxo de combustível, velocidade da turbina e ângulos das pás. Além disso, pode sequenciar equipamentos auxiliares como bombas e válvulas, garantindo que todos os componentes operem na ordem correta. No caso de procedimentos de resfriamento e start-up, o DS3800HXTA pode gerenciar esses processos, garantindo a operação segura e eficiente de todo o sistema industrial

Parâmetros técnicos:DS3800HXTA

• Dimensões: As dimensões específicas da placa não são detalhadas nas fontes disponíveis, mas ela possui um formato de placa de circuito impresso padrão com furos de fábrica nos quatro cantos e dois clipes fixados em dois cantos para montagem.

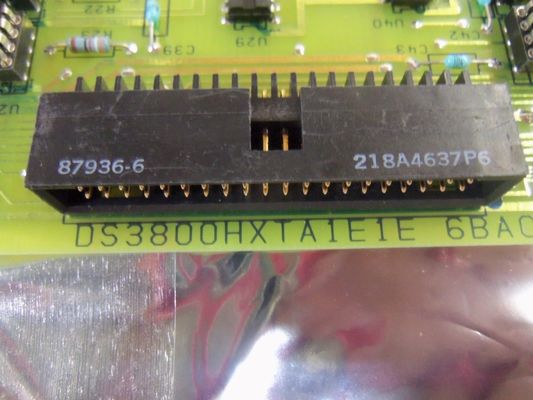

• Conectores: Possui um conector macho (218A4637-P6) e um conector fêmea posicionados em lados opostos da placa para comunicação com outras PCBs.

Componentes Elétricos

• Circuitos Integrados: É construído com 40 circuitos integrados, incluindo componentes como Texas Instruments AM26LS33ACN (receptor quádruplo diferencial) e SN75172N (driver de linha quádruplo diferencial).
• Matrizes de rede de resistores: Existem cinco matrizes de rede de resistores colocadas paralelamente aos lados longos da placa. A tensão de trabalho (máx.) desses conjuntos de resistores é 25V.

Indicadores de sinal e pontos de teste

• LEDs: Possui dois LEDs vermelhos marcados como "paridade ok" e "cadeia ok" usados ​​para indicação de status em tempo real.
• Ponto de teste: há um ponto de teste denominado "dcom". localizado próximo aos dois LEDs, que podem ser usados ​​para fins de diagnóstico.

Variado

• Furos sobressalentes: Possui uma série de furos passantes sobressalentes (PTH) para adição de ferragens.

Aplicações:DS3800HXTA

• Sequenciamento de Turbina: Em sistemas de geração de energia por turbinas a gás e a vapor, o DS3800HXTA é utilizado para sequenciar a partida e o desligamento de turbinas e seus auxiliares. Ele garante que cada componente opere na ordem correta e no momento apropriado, por exemplo, coordenando a partida de bombas, válvulas e outros equipamentos auxiliares antes que a turbina comece a girar e desligando-os adequadamente após a turbina parar.
• Ajuste de parâmetros: Ele pode enviar sinais para ajustar vários parâmetros da turbina, como fluxo de combustível, velocidade da turbina e ângulos das pás, para manter a operação estável da turbina na velocidade e carga desejadas e melhorar a eficiência e o desempenho da turbina.

Automação Industrial e Sistemas de Controle

• Transmissão e Comunicação de Dados: Com seus conectores macho e fêmea e uma série de circuitos integrados, o DS3800HXTA pode ser usado para transmissão confiável de dados e comunicação entre diferentes componentes em sistemas de controle de automação industrial. Ele pode transmitir dados de sensores, sinais de controle e informações de status, permitindo operação e coordenação contínuas de todo o sistema.
• Processamento e conversão de sinal: As cinco matrizes de rede de resistores e vários circuitos integrados na placa podem realizar conversão analógica para digital, divisão de tensão e outras funções de processamento de sinal. Ele pode converter sinais analógicos de sensores em sinais digitais para processamento pelo sistema de controle e também gerar sinais de saída analógicos ou digitais apropriados para controlar atuadores e outros dispositivos.

Monitoramento e Proteção de Equipamentos

• Monitoramento do status do sistema: Os dois LEDs vermelhos marcados como "paridade ok" e "cadeia ok" e "dcom." O ponto de teste no DS3800HXTA pode ser usado para monitorar o status do sistema em tempo real, incluindo integridade da transmissão de dados, status da cadeia de comunicação e parâmetros elétricos importantes. Os técnicos podem identificar rapidamente o mau funcionamento do sistema e tomar as medidas adequadas para garantir a operação segura do equipamento.
• Tolerância a falhas e redundância: Como parte do sistema GE Speedtronic Mark IV, o DS3800HXTA se beneficia das redundâncias integradas do sistema. Se uma placa apresentar algum problema, os chipsets integrados com redundâncias podem redistribuir automaticamente a carga do sistema para garantir a operação contínua de todo o sistema, minimizando o tempo de inatividade e as perdas de produção1

Personalização: DS3800HXTA

• Adicionando Componentes: A placa possui uma série de furos sobressalentes (PTH) e 8 pares de PTH sobressalentes próximos ao centro. Os usuários podem adicionar componentes como resistores, capacitores ou outros circuitos integrados de acordo com necessidades específicas para expandir a funcionalidade da placa ou adaptar-se a cenários de aplicação especiais.
• Modificação do conector: Embora a placa esteja equipada com um conector macho e um conector fêmea para comunicação com outras PCBs, em alguns casos, se os requisitos de conexão com dispositivos específicos não corresponderem, é possível modificar ou substituir os conectores para garantir compatibilidade com outros equipamentos em o sistema.

Personalização de software e firmware

• Programação de funções: No contexto do sistema Mark IV, o DS3800HXTA pode ser personalizado até certo ponto em software. Ao reprogramar os microprocessadores e chipsets integrados na placa, a lógica de processamento de sinal e o protocolo de comunicação podem ser ajustados para atender aos requisitos específicos de controle de diferentes turbinas a gás e a vapor ou sistemas de automação industrial.
• Atualizações de firmware: A GE pode lançar atualizações de firmware periodicamente para melhorar o desempenho, a estabilidade e a compatibilidade da placa. Os usuários podem personalizar o processo de atualização do firmware de acordo com sua situação real para garantir que a placa sempre tenha o melhor desempenho e os recursos mais recentes.

Personalização de integração de sistema

• Personalização da interface: Ao integrar o DS3800HXTA em um grande sistema de controle industrial, a interface entre a placa e outros subsistemas pode ser personalizada. Isso inclui a personalização da interface elétrica, do protocolo de comunicação e do formato dos dados para garantir conexão e interação perfeitas entre a placa e o sistema geral.
• Configuração de redundância: Como parte do sistema Mark IV com redundâncias integradas, os usuários podem personalizar a configuração de redundância do DS3800HXTA de acordo com os requisitos de confiabilidade do ambiente de aplicação específico. Por exemplo, ajustando o modo de backup e a estratégia de comutação dos componentes redundantes para otimizar a confiabilidade e a disponibilidade do sistema.
