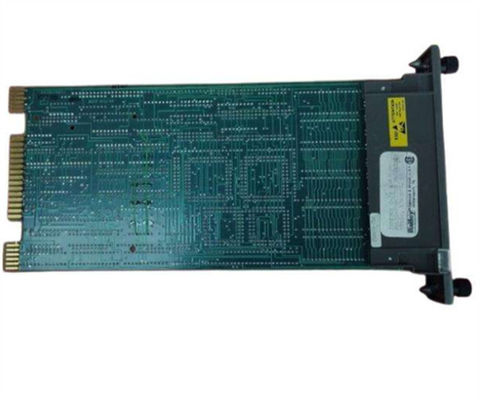

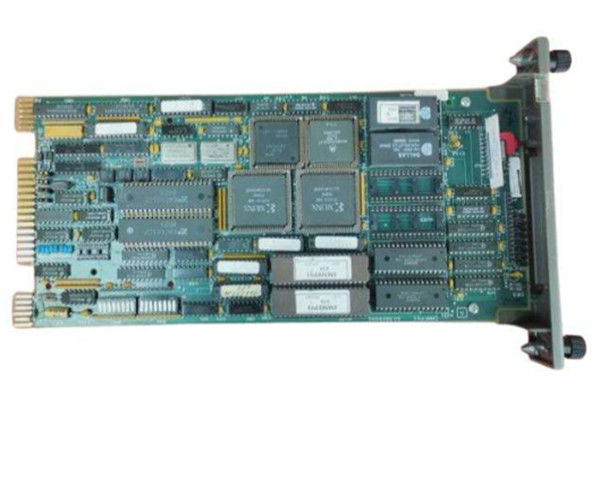

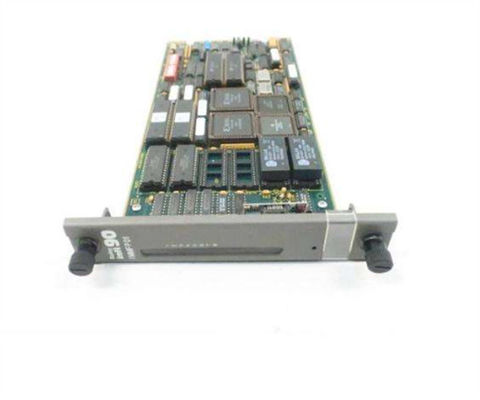

Controles Bailey IMMFP01 infi90 Módulo de Interface de Processador Multifunção com Tipo de Canal DI

Controles de Bailey IMMFP01 infi90 Módulo de Interface de Processador Multifunção

Descrição do IMMFP01

O módulo de processador multifunção IMMFP01 é um poderoso controlador autônomo para utilização em aplicações de controlo complexas.Tem as velocidades de processamento e capacidades de armazenamento necessárias para aplicações avançadas de controloO módulo IMMFP01 é um dispositivo configurável pelo utilizador que recebe a entrada e saída do processo através de uma variedade de módulos de E/S analógicos e digitais.
Este manual de instruções fornece informações sobre como funciona o módulo IMMFP01 e como instalar, configurar, operar e solucionar problemas do módulo.

O módulo de processador multifunção (MFP) IMMFP01 é um dos cavalos de batalha da linha de módulos de controlo INFI 90®.batch e controlador avançado que fornece soluções poderosas para problemas de controle de processoTambém lida com os requisitos de aquisição de dados e processamento de informações, fornecendo verdadeiras comunicações peer-to-peer.O conjunto abrangente de códigos de função suportados por este módulo lida até mesmo com as estratégias de controlo mais complexasO sistema INFI 90 utiliza uma variedade de módulos de E/S analógicos e digitais para comunicar e controlar o processo.O módulo MFP comunica com um máximo de 64 módulos de E/S em qualquer combinação (ver figura 1-1)..
O módulo MFP tem três modos operacionais: executar, configurar e erro.Quando um erro é encontrado, os LEDs do painel frontal exibem um código de erro correspondente ao tipo de erro encontrado.O módulo MFP não executa algoritmos de controloSe o módulo MFP encontrar um erro no modo de execução, passa automaticamente para o modo de erro.
Uma ligação de comunicação CPU-CPU de um megabyte permite que o módulo MFP acomode processadores redundantes.Esta ligação permite que um módulo MFP de backup espere em modo de espera em quente enquanto o módulo MFP primário executa os algoritmos de controle. Se o módulo MFP primário for desligado por qualquer motivo, ocorre uma transferência de controlo sem choques para o módulo MFP de reserva.

A arquitetura de potência do Harmony Modular Power System II foi concebida para ser flexível, de modo a poder ser facilmente adaptada às necessidades da aplicação.Quando duas fontes de energia são utilizadas o Sistema de Energia Modular II pode ser dividido em duas seções com quatro slots de módulo de energia por seçãoEsta arquitetura dividida 2N oferece o mais alto nível de disponibilidade de energia.Cada seção fornece apenas 50 por cento da carga em condições normais, mas é capaz de fornecer 100 por cento da carga em uma condição de falhaA baixa tensão a 50% da capacidade garante uma longa vida útil.
Quando apenas uma fonte de energia é utilizada para fornecer energia segura ao Sistema de Energia Modular II, as duas seções da arquitetura dividida são ligadas entre si, proporcionando uma arquitetura de energia N + x.Cada módulo de energia é alimentado a partir de uma fonte e compartilha a carga igualmente

Especificações de IMMFP01

• Microprocessador:

  • Processador de 32 bits (bus externo de 16 bits)
  • Velocidade operacional: 16 MHz

• Memória:

  • Memória total:
    • 512 kbytes de ROM
    • 256 kbytes de RAM
    • 64 kbytes de NVRAM
  • Memória disponível:
    • 163, 248 bytes de RAM
    • 62,656 bytes NVRAM

• Requisitos de energia:

  • +5 VDC @ 2 A (10 W típicos)

• Portos em série:

  • Duas portas RS-232-C, ou
  • Uma porta RS-485 e uma porta RS-232-C
  • Taxa de transferência de dados: até 19,2 kBaud

• Apoio da estação:

  • Sessenta e quatro estações de série de 40 kbaud (IISAC01)
  • Oito estações de série de 5 kbaud (NDCS03 ou NDIS01)

Perguntas frequentes:

P: Qual é a marca do produto?

R: A marca do produto é ABB.

P: Qual é o número de modelo do produto?

A: O número de modelo do produto é:IIMPM01.

P: Onde é fabricado o produto?

A: O produto é fabricado em FI.

Q: Quais são as condições de pagamento disponíveis?

R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.

P: Qual é o prazo de entrega do produto?

R: O prazo de entrega do produto é de 3 a 5 dias.
