140DDI84100 Módulo de entrada discreto da Schneider Electric 4-20 MA Atual Mais informações

140DDI84100 ∙ Schneider Electric ∙ Módulo de Entrada Discreto

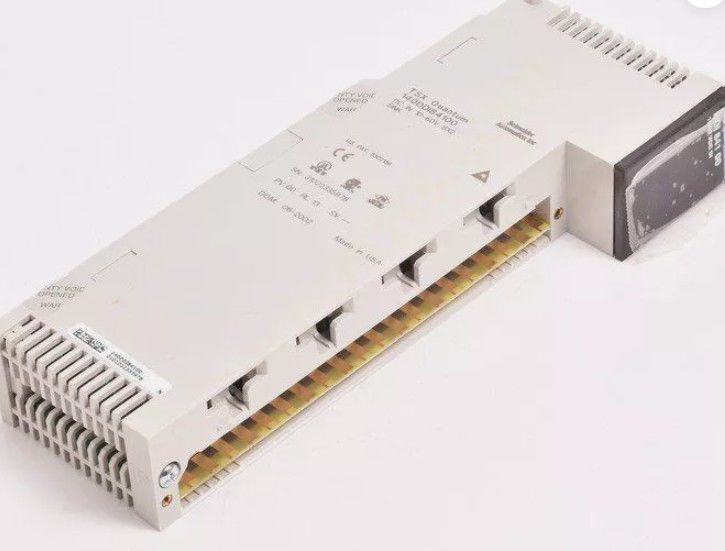

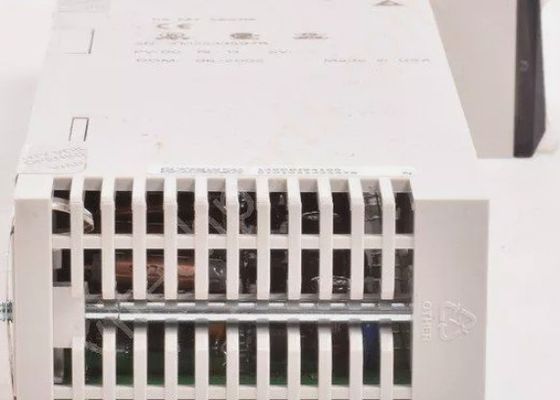

O Schneider 140DDI84100 é um módulo de entrada discreto de CC da série Modicon Quantum.
Parâmetro técnico
Pontos de entrada: 16 pontos
Grupo de canais: 8 grupos
Entrada lógica: lógica positiva (tipo preenchido atualmente)
Intervalo de tensão de entrada: 10V a 60V DC
Corrente correspondente para cada tensão: 1mA a 5mA DC a 60V; 2mA a 15mA DC a 48V; 6mA a 30mA DC a 24V; 5mA a 10mA DC a 12V
Estado de tensão: no estado 1, 12V corresponde a 9V a 12V (± 5%), 60V corresponde a 45V a 60V (± 20%), 48V corresponde a 34V a 48V (± 20%), e 24V corresponde a 11V a 24V (± 20%);Quando no estado 0, 60V corresponde a 0V a 9V (± 20%), 24V corresponde a 0V a 5V (± 20%), 48V corresponde a 0V a 10V (± 20%), e 12V corresponde a 0V a 1,8V (± 5%)
Tensão máxima absoluta: 75V
Tempo de resposta: 4 ms do estado 1 para o estado 0 e do estado 0 para o estado 1
Frequência de comutação: ≤ 100 Hz
Característica de isolamento: 2500 Vrms DC entre o grupo e o autocarro durante 1 minuto; 700 Vrms DC entre os grupos durante 1 minuto
Consumo de energia: 1W+(0,62 x número de pontos condutores)
Requisito de corrente do autocarro: 200 mA
Luzes indicadoras: 16 LEDs verdes para a indicação do estado de entrada, 1 LED vermelho para a indicação de falhas externas e 1 LED verde para a indicação do estado de comunicação do autocarro

Cenários de aplicação
Monitorização da linha de produção industrial: nas linhas de produção industrial, como a fabricação de automóveis e a produção de produtos eletrónicos, podem ser ligados vários sensores,Sensores fotovoltaicos para detecção da passagem de produtos, sensores de proximidade para detectar a posição dos braços robóticos, etc. Estes sinais de interrupção são inseridos no PLC para obter um controlo e monitoramento automatizados do processo de produção,assegurar o funcionamento normal da linha de produção e a qualidade do produto.
Sistema de gestão de energia: nos campos energéticos da eletricidade, do petróleo, da engenharia química, etc., é utilizado para recolher sinais de estado dos equipamentos no local,como o estado de abertura e fechamento da válvula, estado de funcionamento da bomba, sinais de falha do gerador, etc., para fornecer dados de base para o sistema de gestão da energia para a programação energética e manutenção do equipamento.
Automatização inteligente de edifícios: em edifícios inteligentes, pode ser utilizada para monitorizar o estado de ligação/desligação de portas e janelas, o estado de ligação/desligação de sistemas de iluminação,Estado de funcionamento dos sistemas de ar condicionado, etc., para alcançar o controlo e gestão centralizados dos equipamentos de construção, melhorar o nível de inteligência e a eficiência de utilização de energia dos edifícios.
Controle do sistema de tratamento de água: nas estações de tratamento de água, vários sensores de qualidade da água, sensores de nível de líquido, bombas de água,e sinais de controle da válvula podem ser conectados para obter controle automatizado do processo de tratamento de água, garantindo normas de qualidade da água e funcionamento estável do sistema.
