Refabricado GE-Emerson IC695CHS007 PACSystems Rx3i Universal Backplane

Descrição do produto  IC695CHS007

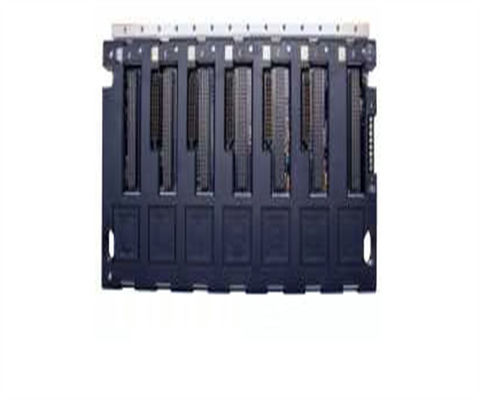

O IC695CHS007 é um backplane universal da série PACSystem RX3i Programmable Automation Controller (PAC).reservados para módulos de alimentação e de E/SSuporta nativamente qualquer módulo de I/O e opção da série PACsystem RX3i, bem como os módulos de I/O e opção da série 90-30.

O espaço IC695CHS007 0 é reservado para a instalação de uma fonte de alimentação IC695. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesO slot 6, que é o mais à direita e último slot, só suporta PCI, compatível apenas com módulos RX3i.

O IC695CHS007 é idealmente utilizado para aplicações com espaço de montagem limitado ou para implementação de arquitetura de E/S remota.Este módulo está equipado com uma tira terminal de 24 VDC localizada na extremidade esquerda do rack. Um ponto de aterragem do plano traseiro e uma barra de aterragem integral para a ligação dos escudos e ligações de aterragem do módulo hospedado do rack.Números de slot também são impressos claramente para este rack para montar os módulos em conformidade.

O IC695CHS007 está disponível em duas versões, em especial,IC695CHS007-AA que é a versão inicial e a versão posterior IC695CHS007-BA que inclui melhorias mecânicas, especialmente com o conector PCI do chassi.

O IC695CHS007 é projetado apenas para cunhagem horizontal. Outras orientações de montagem podem afetar o fluxo de ar e, finalmente, afetar o desempenho do sistema.Este rack é montado diretamente no subpanel do gabinete através do orifício de montagem fornecido disponível para o chassi.

O backplane GE IC695CHS007 é um backplane universal que faz parte da série RX3i PACSystems que é projetado e fabricado pela GE Fanuc e é um substituto para o sistema da Série 90-30.O backplane IC695CHS007 tem uma tensão de entrada de +24 VoltsOs utilizadores devem ter em conta que o método de montagem sugerido deve incluir a orientação horizontal e a instalação num compartimento de protecção com uma classificação mínima de protecção de IP 20 (NEMA Tipo 1).O backplane universal IC695CHS007 tem um ponto de aterramento juntamente com a faixa terminal localizada na extremidade esquerdaAlém disso, o backplane inclui uma barra de aterragem integrada e números de slots visíveis para configuração e fornece suporte para sistemas e módulos opcionais de outros fabricantes.

O backplane IC695CHS007 tem uma corrente interna de 240 miliamperios a 5 volts DC e uma corrente de 600 miliamperios a 3,3 volts DC e tem 7 slots disponíveis para componentes.Os componentes suportados podem incluir componentes de E/S PCI como o IC693Os componentes PCI compatíveis começam com o código de produto IC695.Os backplanes GE como o backplane IC695CHS007 podem ser usados em áreas perigosas, mas eles exigem um recinto com maior grau de proteção nestes ambientesA classificação mínima de protecção para locais perigosos é IP 54.O backplane IC695CHS007 não requer muito espaço de instalação, mas precisa de um mínimo de 4 polegadas de espaço em todos os lados, a fim de ter um arrefecimento adequadoAs dimensões especificadas da unidade são 141,4 x 264,9 x 147,3 milímetros (5,5 x 10,4 x 5,8 polegadas).
