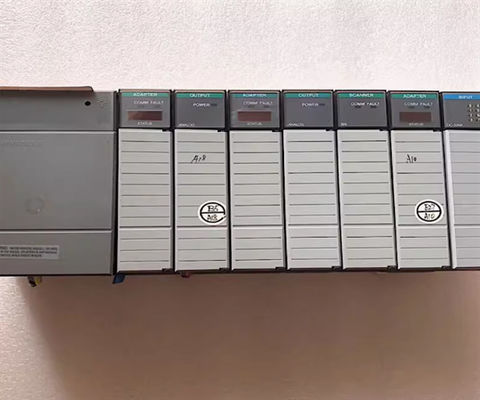

Allen-Bradley 1747-L552 Rockwell Automation SLC 5/05 Processador

Descrição do 1747-L552

O 1747-L552 é um processador SLC 500 que pertence à subcategoria de SLC 5/05.Este processador é integrado com uma porta RS232 para comunicação peer-to-peer e comunicação Ethernet para aplicações em rede e troca simultânea de dados.

Este processador é ideal para uso em aplicações de médio a grande escala com foco na integração da área de nível de máquina ao nível da empresa.Este processador também fornece recursos práticos de integração para a exigência da Internet Industrial das Coisas (IIoT).

Ao contrário de outros processadores sob a plataforma SLC 500, a capacidade de comunicação incorporada desses processadores inclui DH485, Data Highway Plus (DH+), Remote I/O e DeviceNet.Estes protocolos de comunicação são proprietários e exigem módulos especiais ou conversores e gateways de terceiros para permitir a integração verticalCom o Ethernet incorporado, este processador está pronto para integração vertical.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

A grande capacidade de memória do 1747-L552 possui uma capacidade de IO de 4096 entradas e saídas, o que permite ao processador controlar vários pequenos processos ou um único grande processo.A criticalidade do sistema deve ser considerada para planejar adequadamente qual processo pode ser incluído com os mesmos processadoresTambém suporta a implementação da topologia de E/S remota para permitir a instalação estratégica de módulos de E/S. Este módulo tem uma memória de usuário máxima de 32K palavras,com 28K palavras para os dados ou programas e 4K palavras para os dados do utilizadorO processador também tem um número máximo absoluto de I/O em 4096 cada um para ambas as entradas e saídas.Este processador suporta até cem e sete (107) instruções de programação e permite a instalação de até três (3) chassis com um máximo de trinta (30) slotsA corrente de entrada máxima deste processador é de 1A a 5 Volts DC e 0A a 24 Volts DC. Ele vem com um tempo de varredura de programa típico de 0,9 milissegundos/K, tempo de varredura de I/O de 0,225 milissegundos,e uma execução de bits XIC de 0.37 μs. Dependendo da carga da fonte de alimentação, este processador tem um tempo de espera de varredura do programa de 20 milissegundos a 3 segundos após uma perda de energia.um deslocamento de pico para pico de 5 a 57 HertzEste processador também tem um choque operacional de 30G e uma umidade relativa não condensante de 5 a 95%.A faixa de temperatura de funcionamento deste processador é de 0 a 60 graus Celsius e a faixa de temperatura de armazenamento é de -40 a 85 graus Celsius.

Os LEDs de estado estão disponíveis para este processador e permitem monitorizar o seu estado atual.O processador 1747-L552 tem uma caixa de tipo aberto e é montado através de um chassi. O processador inteiro mede 145 x 35 x 142 milímetros. A conexão Ethernet deste processador é habilitada para BOOTP e suporta até 48 conexões de entrada ou saída.As ligações de saída só podem estabelecer uma ligação por nó de destino. Várias instruções MSG compartilharão a mesma conexão se usarem o mesmo nó de destino. Este processador também tem uma porta RS-232 e uma memória flash de backup.Tem uma bateria de lítio substituível pelo utilizador que dura uma média de dois anosO processador 1747-L552 possui um capacitor e permite que o processador funcione durante pelo menos 30 minutos usando a bateria de backup enquanto a própria bateria foi desconectada.A bateria deve ser ligada ao processador dentro de 30 minutos para evitar a perda de dados na RAM.

O 1747-L552 é um módulo de controle para o SLC 500 Modular Hardware da Allen-Bradley.Interfaces de comunicação integradas, tais como portas RS-232 de 9 pines e portas de comunicação EthernetTem uma capacidade de 4096 pontos de entrada/saída discreta e de 4096 pontos de entrada/saída remota.
