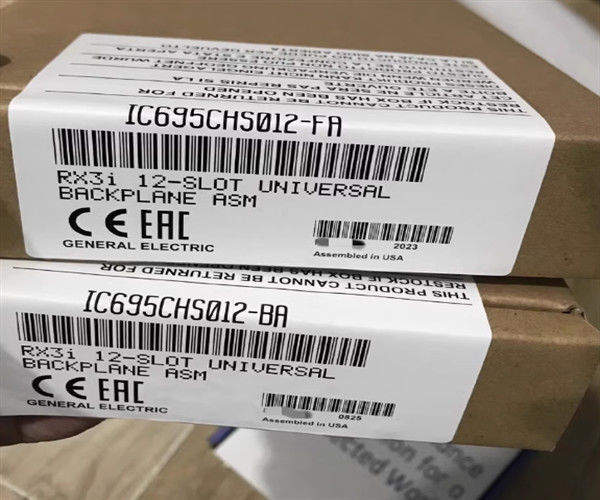

GE Fanuc PACSystems RX3i 12 Slot Controlador de Alta Velocidade Base Modulo I O Digital IC695CHS012

Descrição do produto IC695CHS012

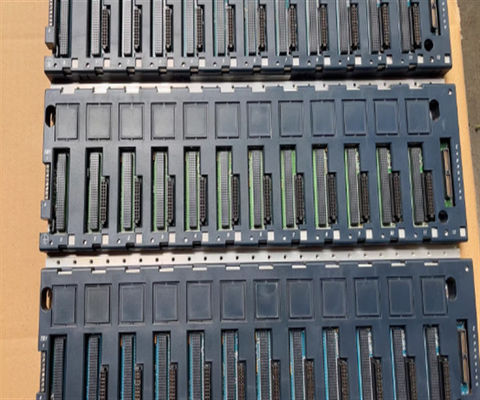

O IC695CHS012 é um backplane universal PACSystem RX3i. Este Backplane possui 12 slots que suportam Interconexão de Componentes Periféricos (PCI) de alta velocidade e conexão de ônibus serial.Backplanes são componentes necessários, pois fornece habitação para os módulos RX3i e conectividadeTambém abriga o "bus" de comunicação onde se realiza a comunicação interna entre os módulos.

O IC695CHS012 tem um consumo de energia de 600 mA @ 3.3 VDC e 240 mA @ 5 VDC. Ele tem dimensões físicas de 18,01 x 5,57 x 5,80 (457,5 x 141,5 x 147,32) e suporta montagem horizontal.Deve ser montado dentro de um gabinete que ofereça classificação de proteção IP20 / NEMA / UL Tipo 1Para o arrefecimento natural e promover uma circulação de ar adequada, o plano de fundo deve ter uma distância livre de 102 mm ou 4 polegadas em todos os lados do equipamento.O IC695CHS012 deve ser instalado num compartimento IP54 ou superior com resistência mecânica suficiente para suportar 3.5 joules de energia de impacto.

O IC695CHS012 suporta a troca a quente de módulos ou removíveis e a inserção sob alimentação. This provides a distinct advantage as it effectively reduces downtime and permits maintenance activities such as module replacement and integrity verification to be carried out without affecting the present operating mode of the attached controller and modulesAlém disso, este backplane suporta a instalação de baseplate opcional, como base do controlador e base de expansão Ethernet.

O backplane IC695CHS012 está equipado com um bloco terminal TB1 que permite a terminação de uma fonte de alimentação externa opcional de 24VDC para uso por alguns módulos IC693 e IC694.Os fios recomendados para utilização são AWG 14-22 fios individuais.

O backplane IC695CHS012 tem uma corrente interna nominal de 240 miliamps a 5 Volts DC e uma corrente nominal de 600 miliamps a 3,3 Volts DC.O plano traseiro deve ser posicionado horizontalmente e requer pelo menos 102 milímetros (4 polegadas) de espaço em todos os lados para funcionar adequadamente e ser resfriado a arOs terminais de entrada suportados utilizados com o IC695CHS012 backplane universal utilizam fios individuais em tamanhos de 14 a 22 AWG.Os terminais das ranhuras 7 e 8 são tipicamente utilizados para fontes de energia externas isoladasCada slot no backplane IC695CHS012 está configurado para aceitar diferentes componentes, por exemplo, as fontes de alimentação CC estão ligadas a um único slot, mas as fontes de alimentação AC são destinadas a 2 slots.

O GE Fanuc / Emerson Automation IC695CHS012 é um backplane universal PACSystem RX3i.Este backplane suporta troca quente de módulos consumo de energia de 600 mA @ 3.3 VDC e 240 mA @ 5 VDC.
