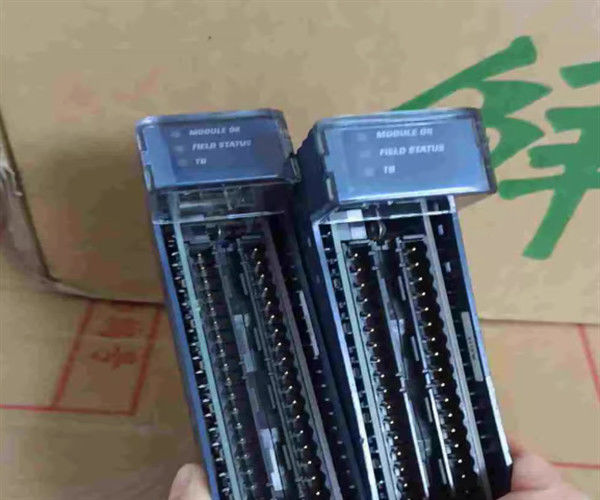

Descrição do produto do IC695ALG112
O IC695ALG112 é um módulo PACSystem RX3i Programmable Automation Controller (PAC) que funciona como módulo de entrada analógica com oito (8) canais de entrada de extremidade única,com uma tensão superior a 50 V, mas não superior a 150 V,, -10 a +10 VDC (bipolar), +/- 5VDC, 0 a 5VDC, 1-5VDC e 0-20 mA, e 4-20 mA.Tem um conversor analógico para digital (ADC) embutido que converte dados em ponto flutuante ou formato inteiro em resolução de 16 bitsEste módulo é tipicamente utilizado para interfaçar instrumentos que geram os sinais mencionados para processamento adicional, tais como dimensionamento e manipulação,Ser capaz de fornecer uma leitura adequada na interface homem-máquina (HMI), Controlo de supervisão e aquisição de dados (SCADA),Sistemas de controlo distribuídos (DCS) e utilizados por algoritmos de controlo, tais como controladores proporcionais + integrais + derivados (PID) para a implementação de controlo automático.
O IC695ALG112 não possui desratização térmica e fornecido com opções de filtro configuráveis por software, como 8Hz, 12Hz, 16Hz, 40Hz, 250Hz e 1000 Hz.Estas opções de filtro são utilizados para fornecer uma leitura mais estável e ajuda a eliminar flutuações. Os dados condicionados podem ser salvos especificamente em IEEE 32-bit ou inteiro 16-bit em campo de 32-bit. A entrada analógica do módulo se fixa a 0,1% do valor final dentro de 1,7 ms para uma mudança de passo.Esta resposta de mudança de passo é afetada pelo filtro de entrada configurado do móduloEspecificamente, 127 ms para filtro de 8 Hz, 67 ms para filtro de 12 Hz, 56 ms para filtro de 16 Hz, 21 ms para filtro de 40 Hz, 3,1 ms para filtro de 250 Hz e 0 ms para filtro de 1000 Hz.
O módulo de entrada IC695ALG112 fornece uma opção de filtro de 8, 12, 16, 40, 100 ou 250 Hertz. A impedância de entrada do módulo de entrada é inferior a 500 kilohms para a tensão de entrada.O tempo de detecção de circuito aberto do módulo é de 1 segundo no máximoO módulo de entrada IC695ALG112 vem com vários recursos em um pacote compacto.Um recurso de diagnóstico preditivo está presente no módulo que faz a verificação de erros durante a inicialização e o tempo de operaçãoSuporta memória flash para atualizações.
Especificações técnicas do IC695ALG112
| Marca |
GE Fanuc / Emerson Automation |
| Série |
RX3i PacSystem |
| Número da parte |
IC695ALG112 |
| Resolução |
ADC de 16 bits convertido em ponto flutuante ou inteiro |
| Tempo de detecção de circuito aberto |
1 segundo no máximo |
| Número de canais de entrada |
Oito (8) |
| Faixa de corrente de entrada |
4-20 mA; 0-20 mA |
| Faixa de tensão de entrada |
0 - 10 VDC (unipolar), -10 a +10 VDC (bipolar), +/- 5VDC, 0 a 5VDC, 1-5VDC |
| Filtragem digital |
8Hz, 12Hz, 16Hz, 40Hz, 250Hz, 1000Hz |
| Intervalo de calibração |
O deslocamento pode ser aplicado como um ajuste periódico de calibração. |
| Precisão calibrada |
00,1% do intervalo a 25°C 0,2% do intervalo em toda a extensão de temperatura Na presença de interferências graves de RF (IC 801-3, 10V/M), a precisão pode ser degradada em 2,0% do intervalo. |
| Formato de dados de entrada |
Configurável como número inteiro IEEE de 32 bits ou 16 bits com ponto flutuante num campo de 32 bits |
| Consumo de energia |
4.89 watts no máximo com entradas de 20mA em todos os 12 canais |
| Derrapagem térmica |
Sem desvalorização |
| Supervoltagem |
+/-35 VDC contínuo, máximo |
| Supercorrente |
+/-35mA contínuo, máximo |
| Descrição |
Módulo de entrada analógico |
| Voltagem |
3.3 V, 5 V |
| Corrente |
600/800 mA |
| Input |
12 |
| Opção de filtro |
8/12/16/40/250/100 Hertz |
| Impedância de entrada |
> 500 k Ohm |
O GE Fanuc IC695ALG112 é um módulo PACSystem RX3i.Este módulo recebe 0 a +10 volts (unipolar) / -10 a +10 VDC, -5 a +5 VDC, 0 a 5 VDC e 1 a 5 VDC (bipolar) entradas de tensão e 0 a 20 mA, 4 a 20 mA, sinais de entrada +/-20mA. Este módulo tem ADC de resolução de 16 bits convertido em ponto flutuante ou inteiro.
