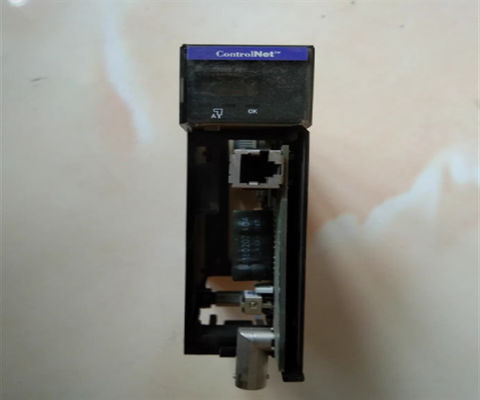

Descrição do 1756-CNB

A 1756-CNB é uma ponte Allen-Bradley ControlNet que pode ser usada para se comunicar dentro de redes de controle.o 1756-CNB utiliza uma configuração padrão ou não redundanteSe o aplicativo do usuário contém 40 a 80 conectores Logic por cada módulo, então o 1756-CNB é uma opção ideal.Este módulo de comunicação Allen-Bradley dá velocidades superiores para projetos industriaisO 1756-CNB faz duas coisas: controlling the I/O data—especially when it is used with the Logix5550 controllers for both scheduled and unscheduled data and bridging data that travels between ControlLogix backplanes as well as ControlNet Networks. Certifique-se de que a informação do caminho é correta para rotear corretamente as mensagens que recebe.

O 1756-CNB, que pertence à série ControlLogix, ele tira uma corrente de 970 mA 5,1 Volts DC. No entanto, se a tensão for de 24 Volts DC, sua corrente é de 1,7 mA.A taxa de dissipação de energia da unidade é estimada em 5O 1756-CNB pode suportar até 64 conexões bidirecionais que existem com outros dispositivos baseados no ControlNet. pode ser usado para conexões programadas e não programadas,Dependendo da configuração da redePor exemplo, se a aplicação exigir mais conexões, será aconselhável adicionar outro módulo 1756-CNB. No entanto, certifique-se de que ele é feito no mesmo chassi e rede.O módulo também pode ser utilizado com outros 20 buffers concebidos para mensagens desconectadas. Este Allen-Bradley vem com duas portas, uma projetada para ControlNet BNC e a outra para ControlNet RJ45.4 BTU por hora e a largura da fenda é de 1 mmA unidade pesa 0,57 libras (0,26 kg) e vem com um gabinete de tipo aberto.

O 1756-CNB é um adaptador de comunicação Allen-Bradley que funciona como uma ponte ControlNet.É fornecido com uma interface ControlNet integrada, como um conector BNC para operação de mídia não redundante e um NAP (RJ-45 8-pin com escudo).
