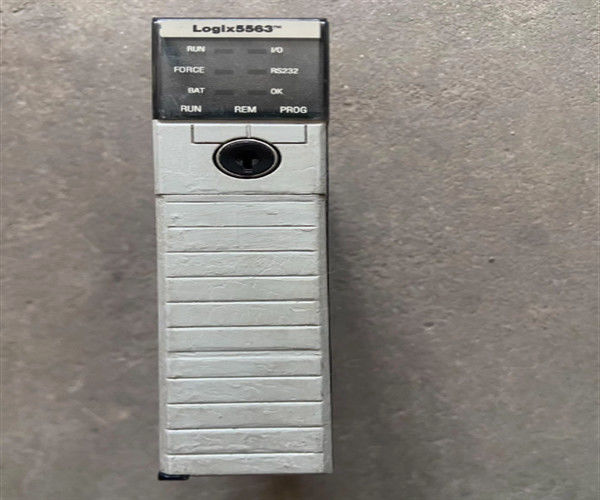

Descrição do 1756-L63/A

O 1756-L63 é um controlador de automação programável (PAC) da Allen-Bradley.Este controlador vem com uma interface de comunicação serial RS232 como a porta de comunicação primária, no entanto, este controlador suporta outros protocolos de comunicação como EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink e outros protocolos de comunicação de terceiros através da instalação de adaptadores de comunicação Allen-Bradley e abrangem módulos parceiros.

O 1756-L63 é um controlador baseado em chassi.É também compatível para utilização com fontes de alimentação padrão e redundantes, como 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 ou 1756-PA75R, 1756-PB75R, 1756-PSCA2, respectivamente.Suporta a implementação da redundância do controlador, bem como o movimento integrado usando o Serial Real-Time Communication System (SERCOS), opções analógicas através de entrada de codificador, entrada LDT, entrada SSI e movimento através da rede Ethernet I / P.

Este controlador vem com 8 MB de memória de usuário e memória de E/S de 478 KB. Ele pode ser adicionado com armazenamento de memória não volátil através do 1784-CF128 apenas, que tem tamanho de memória de 128 MB.Este controlador suporta até 128,000 Input e Output Discreto e 4000 sinais de Input e Output Análogo.1756-BATA para controladores da série A e 1756-BA2 para controladores da série B.

O controlador 1756-L63 possui uma porta de comunicação serial RS-132 embutida.Data Highway PlusOs módulos de comunicações de porta serial que este controlador suporta são o Modbus via lógica, DH-485, modem de rádio DF1, ASCII,e os módulos full/half-duplex DF1A tensão de isolamento contínuo do controlador 1756-L63 é de 30 Volts e possui um tipo de isolamento básico.Tem uma dissipação de energia de 3A sua corrente a 5,1 Volts DC é de 1200 mA e a sua corrente a 24 Volts DC é de 14 mA. Tem uma vibração de 2 g a 10 a 500 Hertz.O controlador 1756-L63 tem um choque operacional de 30 g e um choque não operacional de 50 gTem também um intervalo de temperatura de 0 a 60 graus Celsius e um intervalo de temperatura de -40 a 85 graus Celsius.Também tem uma temperatura máxima do ar ao redor de 60 graus Celsius.

O Allen-Bradley 1756-L63 é um controlador de automação programável 5560 ControlLogix (PAC).Possui 1 porta RS232 Serial e suporta interfaces de até 128,000 I/O discreto e 4000 I/O analógico.
