GE PACSystems RX3i PLC IC695ALG808 Módulo I/O Digital 20 E/S remoto redundante

Descrição do produtofIC695ALG808

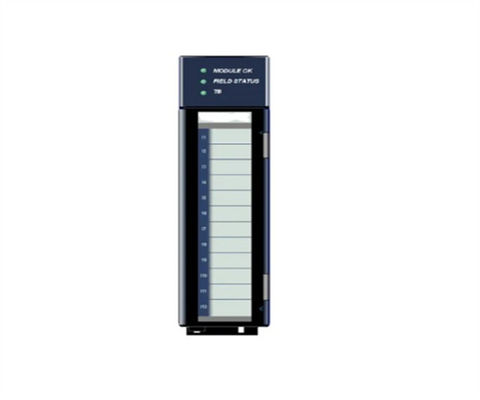

O IC695ALG808 é um módulo de saída analógico da Emerson Automation, anteriormente fabricado pela GE Intelligent Platforms (GE IP).Este módulo vem com oito (8) canais de saída isolados individualmente que são configuráveis para fornecer sinais de corrente de 0-20 mA / 4-20 mA e sinais de tensão de +/- 10 VDC / 0-10 VDCO IC695ALG808 pode ser utilizado para transmitir sinais de saída para dispositivos de modulação, Variable Frequency Drives (VFD), Control Valves, Dampers, Louvers e outros dispositivos.Pode também ser usado para enviar sinais para medidores de painel e registadores de dados que representam diretamente uma variável específica para leitura e gravação localO IC695ALG808 é compatível com uma variedade de blocos terminais, tais como Box-style (IC694TBB032), Extended Box-style (IC694TBB132), Spring-style (IC694TBS032), ou Extended Spring-style (IC694TBS132).Este módulo requer um 24 VDC externo terminado diretamente no bloco terminal do módulo para permitir que o módulo entregue os sinais de saída desejados. Todos os canais do IC695ALG808 são configuráveis por software. Outros parâmetros que podem ser configurados incluem configurações de alarme como alarme muito baixo, baixo, alto e muito alto, relatório de falhas do módulo,Bloqueio do alarme, definindo limites de alarme, bem como a definição de alto e baixo limite de alarme. Além disso, este módulo pode ser definido com bias de saída para cortar adequadamente a saída para alcançar a saída necessária para o processo.O IC695ALG808 tem uma resolução de saída de 15 bits quando configurado para fornecer +/- 10VDC, 0-20 mA e 4-20 mA, enquanto 14 bits são alcançados quando configurado para sinal de saída 0-10 VDC.Tem uma taxa de atualização analógica de 8 milissegundos em todos os canais.

O módulo de saída IC695ALG808 foi projetado e fabricado pela GE Fanuc e é um componente poderoso que vem em camadas industriais com indicadores para o estado do módulo,o estado do campoO módulo foi desenvolvido para a série PACSystems RX3i e é instalado no plano de fundo universal do sistema.O módulo IC695ALG808 é alimentado por uma fonte externa com uma tensão nominal de 24 Volts DC e uma corrente de até 600 milliampsO módulo tem 8 canais disponíveis que podem ser usados para operação de tensão ou corrente. Todos os canais são analógicos e isolados. Os tipos de blocos de terminais suportados são tipo mola,estilo de caixaO módulo de saída IC695ALG808 funciona na faixa de tensão de 0 a +10 Volts ou -10 a +10 Volts,e o seu intervalo de corrente é de 0 a 20 miliamps ou de 4 a 20 miliampsO plano de fundo do módulo requer 80 milliamps quando ligado a uma fonte de alimentação de 3,3 volts.O módulo tem uma carga de saída máxima de 1350 Ohms e dissipa uma potência máxima de 7Além disso, o módulo IC695ALG808 inclui proteção contra sobrevoltagem de saída de corrente para uma tensão de -30 Volts durante 60 segundos e +30 Volts durante 1 hora.A deriva de ganho de saída do módulo para a saída de tensão é de 20 ppm por grau Celsius e é de 35 ppm por grau Celsius para a saída de correnteO módulo IC695ALG808 apresenta 2 milissegundos de tempo de saída de tensão/corrente.

O IC695ALG808 é um controlador de automação programável PACSystem RX3i (PAC) isolado módulo de saída analógica anteriormente fabricado pela GE Intelligent Platforms (GE IP) agora sob Emerson Automation.Este módulo tem oito (8) canais de saída configuráveis para sinais de 0 a 20 mA e 4 a 20 mA de corrente e sinais de tensão ± 10V e 0 a 10VEste módulo é instalado num plano de fundo universal RX3i e requer uma fonte de alimentação externa de 24 VDC.Tem resolução de saída de 14 bits para 0-10 VDC saída e 15 bits para o resto de sinais de saída.
