GE Fanuc IC695ALG628 Módulo I O Digital Não Isolado Solução Avançada de Controle Modbus/RTU

Descrição do produto GE Fanuc IC695ALG628 Não isolado Advanced Modular Control Solution

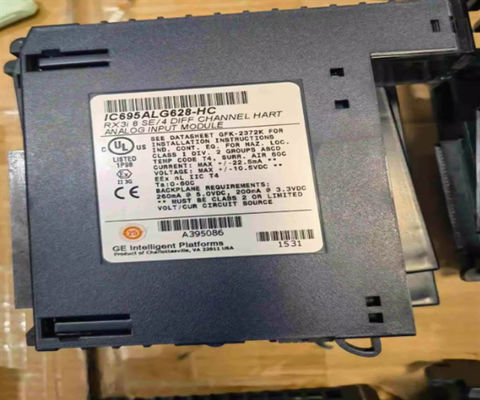

O IC695ALG628 é um módulo de entrada analógico com capacidade Highway Adressable Remote Transducer (HART) 5.0.Série PACSystem Rx3i com oito (8) canais de entrada analógicos quando configurados para um único fim e quatro (4) canais de entrada se utilizados para configuração de fiação diferencialOs parâmetros e a configuração do módulo são totalmente configuráveis por software e cada canal pode ser atribuído independentemente com alarme alto, alarme baixo, alarme alto e alarme baixo.alarme de alta frequênciaAlém disso, os alarmes de taxa de mudança positiva e negativa, bem como as interrupções configuráveis para alarmes de canal e falhas, podem ser definidos em conformidade.Este módulo também vem com um firmware atualizável e realiza autocalibração a cada arranque do móduloOs canais de entrada analógicos dos módulos são concebidos para aceitar sinais de entrada de +/-10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC e 0-20 mA, 4-20 mA e +/- 20 mA.Tem circuito de conversão de analógico para digital (ADC) embutido que converte os dados analógicos recebidos em um inteiro de 24 bits em registro de 32 bits ou número de vírgula flutuanteCada canal de módulo vem com uma variedade de opções de filtro, normalmente usadas para eliminar a flutuação do sinal para uma leitura mais estável.0V + 5% / - 2Tem proteção de sobrecorrência integrada de +/-28mA contínua, máxima e proteção contra sobrevoltagem de +/-60 VDC contínua, máxima.O tempo de detecção de circuito aberto do módulo é máximo de 1 segundo.

The GE Fanuc IC695ALG628 non-isolated differential analog input module with HART (Highway Addressable Remote Transducer) communications for the RX3i PacSystem PLCs offers 4 differential and 8 single-ended input channelsTem 2 modems internos HART e é caracterizado por sua capacidade de comunicações HART com HART versão 5.0 em cada canal.+/-5 volts DCA gama de configuração atual para os canais de entrada pode ser de +/-20 miliamperi, 0 a 20 miliamperi ou 4 a 20 miliamperi. The GE Fanuc IC695ALG628 analog input module should be configured for a current range between 4 and 20 milliamps when the channels are connected to the Highway Addressable Remote Transducer communications systemO módulo de entrada analógica GE Fanuc IC695ALG628 suporta a utilização de blocos terminais, tais como o bloco IC694TBB132 de caixa alargada, o bloco IC694TBB032 de caixa,o bloco IC694TBS132 de estilo mola estendida e o bloco IC694TBS032 de estilo molaOs blocos de terminais estendidos são instalados para oferecer a profundidade adicional de caparazão necessária para a fiação blindada.O módulo de entrada analógico tem uma potência interna de 3.3 volts a 600 milliamps e 5 volts a 450 milliamps. Dispõe de memória flash para permitir futuras atualizações, comunicação de erros, alarmes de taxa de mudança,Software configurável sem ajustar saltadoresO módulo requer um intervalo de umidade ambiente não condensante de 5 a 95 por cento.O módulo GE Fanuc IC695ALG628 é instalado no plano de fundo universal do RX3i PacSystem PLC.

O IC695ALG628 é um módulo de entrada analógico que faz parte da plataforma PACSystem RX3i, atualmente da Emerson Automation, anteriormente produzida pela GE Intelligent Platforms (GE IP).Este módulo tem oito (8) canais de entrada de extremidade única não isolados ou quatro (4) canais de entrada diferenciais com suporte a +/-10 VDC, 0-10 VDC, +/- 5VDC, 0-5 VDC, 1-5 VDC e 0-20 mA, 4-20 mA e +/- 20 mA sinais de entrada.Este módulo tem um conversor ADC embutido que traduz dados para inteiro do tipo de dados de ponto flutuante em resolução de 24 BitEste módulo suporta o Highway Adressable Remote Transducer (HART) versão 5.0.

O GE FANUC IC695ALG628 não isolado foi projetado especificamente para oferecer desempenho incomparável em ambientes industriais exigentes.O seu design compacto garante uma utilização eficiente do espaço em qualquer gabinete de controlo, enquanto a sua construção robusta resiste a condições adversas sem comprometer a fiabilidade.

Este módulo se destaca em aplicações que requerem uma conversão precisa de sinal analógico, como controle de temperatura, monitoramento de pressão e medição da taxa de fluxo.Com a sua alta precisão e ampla gama de sinais, proporciona a precisão necessária para tarefas críticas de controlo.
