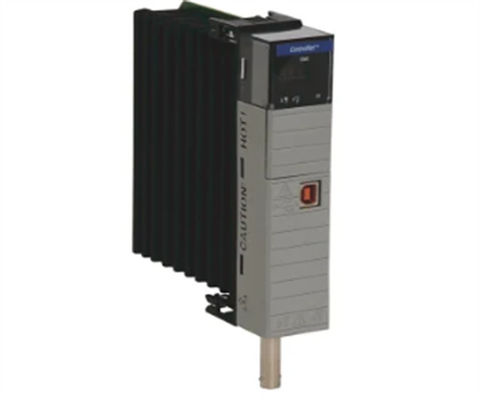

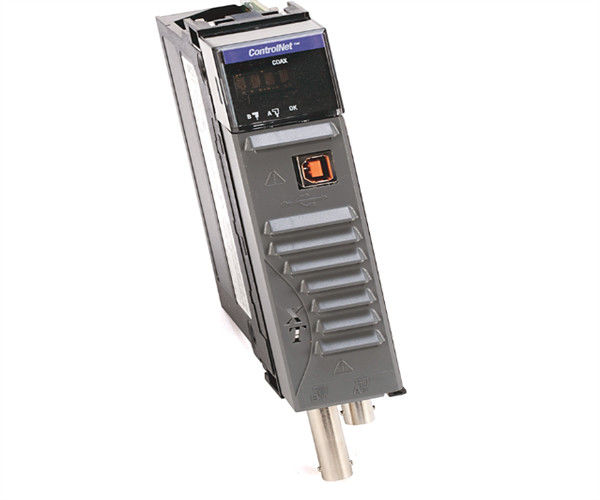

Descrição do 1756-CN2R

O Allen-Bradley 1756-CN2R é um módulo de comunicação ControlLogix que faz parte da plataforma de controle Logix.Este módulo é usado principalmente para estabelecer conectividade na topologia redundante da rede ControlNet, pois possui duas (2) portas BNC ControlNetEste módulo ocupa uma única parte do chassi e pode ser instalado em qualquer fenda disponível de chassi padrão, tais como 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 e utilizado com a fonte de alimentação ControlLogix padrão, em especial 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B e fontes de alimentação redundantes, tais como 1756-PA75R, 1756-PB75R, 1756-PSCA2.A rede ControlNet é uma rede de comunicação multi-nodo que utiliza uma linha troncal de cabo coaxial com nós conectados na linha troncal usando cabos dropEste módulo em particular usa um cabo coaxial RG6 quad-shield 1786-RG6 para conexão à rede. Até 5 Mbps de velocidade de transmissão é suportada pelo 1756-CN2R.,O 1756-CN2R também vem com uma porta USB que suporta uma taxa de transmissão de 12 Mbps em velocidade máxima. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersPode também ser para comunicar com dispositivos de interface humana-máquina (HMI) e sistemas de controlo de supervisão e aquisição de dados (SCADA).Suporta até 128 ligações Logix e um máximo de 131 ligações de comunicação.

The 1756-CN2R ControlNet Connections per Communication Module by Allen-Bradley is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsTem um tipo de configuração redundante e comunica a uma taxa de 5Mbps em um máximo de 99 nós.Tem uma corrente de abastecimento de 1300mA a 5.1V DC e um de 3mA a 24V DC e dissipa 6,6W de calor a 22,5 BTU/h. Tem tensão de isolamento de 30V DC com isolamento básico testado a 500V durante um minuto entre a ControlNet e o sistema.O 1756-CN2R tem duplo ControlNet BNC, um ControlNet RJ45 e uma única porta USB 1.1 para ligação e comunicação com outros dispositivos.Dispõe de um tipo de caixa aberta e é designado pelo código de temperatura T4 IEC e pelo código de temperatura T4A North AmericanA temperatura operacional 1756-CN2R varia entre 0 e 60 °C (32 e 140 °F) a uma humidade relativa não condensante de 5-95%,e tem uma taxa de choque operacional de 30G e uma vibração máxima de 2G a 10-500Hz.

O Allen-Bradley 1756-CN2R é um módulo de comunicação da plataforma de controle ControlLogix.Este módulo possui duas (2) portas ControlNet BNC que suportam velocidade de transmissão de 5 Mbps e uma (1) porta de comunicação USB que suporta taxa de dados de 12 Mbps. Este módulo ControlNet suporta topologia redundante ControlNet. Até 128 conexões Logix podem ser estabelecidas com este módulo.
