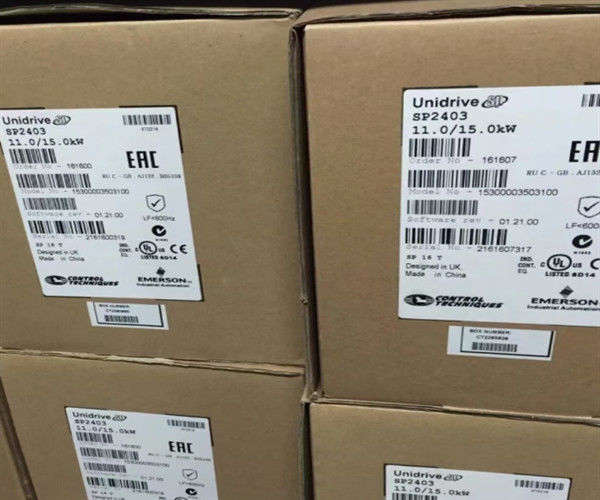

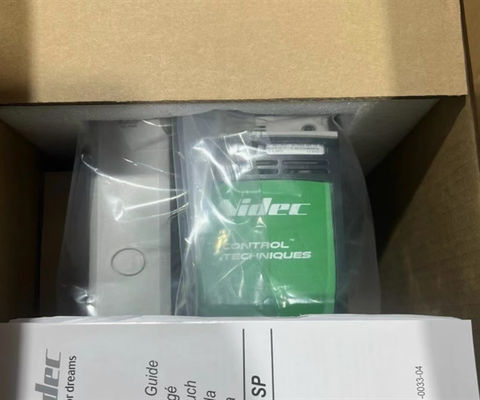

Emerson SP2403 Técnicas de controlo Unidrive SP 11kW Inverter Drive

Descrição do SP2403

Emerson SP2403 Universal Unidrive AC Drive SP Série 20HP 15kW

• Tipo de produto alargado: inversor
• Identificação do produto: SP2403
• Designação do tipo Emerson: inversor

Descrição Técnicas de controlo SP2403 AC VFD Drive 15kW

Técnicas de controlo SP2403 Variable Speed/Frequency Drive (VSD/VFD) com E.Z. Motion module – single Safe Torque Off (STO) – SIL3/PLe – wall-mounted – NIDEC / Control Techniques (Unidrive SP) – Rated output 15kW / 20HP – Rated current 29A – Supply voltage 380Vac-480Vac (400Vac / 415Vac) (3-phase input (3P)) – with Modbus RTU / RS-485 communication capability – frame size 2 – frequency (output) 0-550 – IP20 / NEMA 1 – rated for 0°C…+40°C ambient – equivalent to SP2403

Especificação das técnicas de controlo SP2403 AC Drive 15kW 20HP

• Marca principal: NIDEC
• Marca secundária: Técnicas de controlo
• Função principal: Dispositivo de velocidade/frequência variável (VSD/VFD) / inversor
• Série de produtos / nome da família: Unidrive SP
• Frequência de rede: (entrada de alimentação) 48-65 Hz, (saída) 0-550 Hz
• Funções: Dispositivo de velocidade/frequência variável (VSD/VFD)
• Projeto: módulo E.Z. Motion, desligamento de binário seguro único (STO), arrefecimento por ar
• Voltagem de alimentação (AC): 380Vac-480Vac (400Vac / 415Vac)
• Tipo de rede: entrada de três fases (3P)
• Corrente nominal: 29A (função normal), 25A (função pesada)
• Potência ativa nominal (kW): 15kW (tarefa normal), 11kW (tarefa pesada)
• Potência nominal (HP): 20HP (tarefa normal), 20HP (tarefa pesada)
• Protocolo de comunicação: Modbus RTU, RS-485
• Modo de montagem: de parede
• Entradas digitais: 3 x entradas digitais (0-24Vdc), 3 x entradas digitais (0-24Vdc)
• Saídas digitais: 3 x saídas digitais (0-24Vdc; fonte), 1 x saída digital (2A / 240Vac; fonte; rly. tipo de contato)
• Entrada analógica: 1 x entrada analógica (-9,8Vdc...9,8Vdc; diferencial (para terminação única; conectar termo.6 ao termo.3); 16 bits)
  • 2 x entradas analógicas (0-20mA / 4-20mA / -9.8Vdc...9.8Vdc; de extremidade única; resolução de conversão de 10 bits)
• Saídas analógicas: 2 x saídas analógicas (0-20mA / 4-20mA / -10Vdc...10Vdc; de ponta única; fonte; resolução de conversão de 10 bits)
• Grau de protecção: IP20, NEMA 1
• Dimensões: tamanho do quadro 2
• Temperatura do ar ambiente para funcionamento0: °C...+40 °C
• Tipo de aplicação: extrusora, controlo de elevador, transportador, desenho de fios, bomba, controlo de ponte
• Estatuto do produto do fabricante: comercializado
• Equivalente a: SP2403
• Conforme as normas: CE, C Tick, UL, cUL, ClassSIL3/PLe

Benefícios do SP2403

• Sistemas de HP mais elevados disponíveis através de paralelo
• Desativação segura para eliminação do contador em conformidade com a norma EN954-1 cat 3
• Clonagem de parâmetros e programas de aplicação e cartão de backup do SmartCard
• Interface de feedback universal suporta até 14 tipos de codificadores
• Entrada analógica de alta resolução (16-bit mais sinal)
• Interface RS485 para ligação a PC
• Classificações de dupla carga (normal e pesada)
• Três slots de opção universal de espaço zero
