GE IC695ALG106 Módulo I O Digital para Emerson Automation atual protocolo ASCII em série

Descrição do produto do IC695ALG106

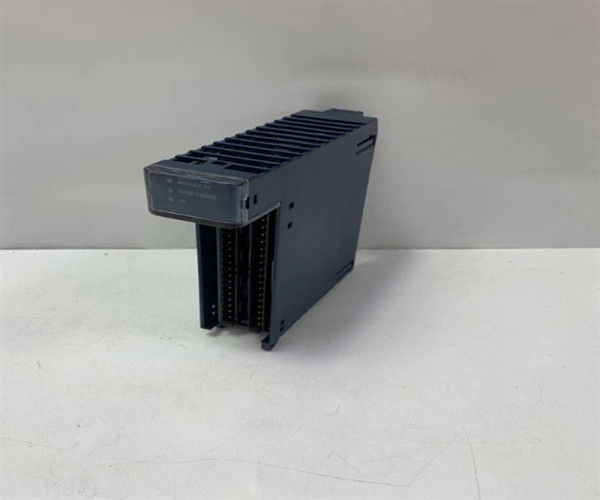

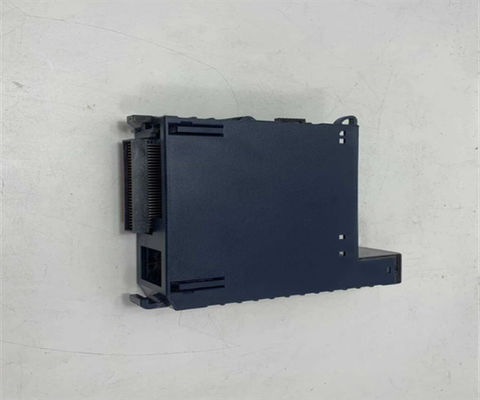

O IC695ALG106 é um módulo de entrada analógico PACSystem RX3i. Este módulo possui seis (6) canais de entrada analógicos isolados que aceitam uma variedade de sinais padrão de tensão e corrente, como +/- 10V,0 a 10 V, +/- 5V, 0 a 5V, 1 a 5V, e 0-20 mA, 4-20 mA e +/-20 mA, sinais de tensão e corrente, respectivamente.5% e 320 mA no máximo @ 3.3V +5% / -3%. A partir da fonte de alimentação isolada, ele tem um consumo de corrente de 500 mA @ 19.2 V a 30 VDC. Ele pode operar com o módulo PACSystem RX3i com a versão 5.0 da Unidade Central de Processamento (CPU) ou posterior.Para configuração e programação do módulo, o software de programação aplicável é o Proficy Machine Edition versão 5.6 SP11 e posterior.6 SP11 e versões posteriores com um conversor analógico para digital (ADC) incorporado, com uma resolução de conversão de 16 bits, com dados convertidos em números inteiros IEEE de 32 bits ou 16 bits em um registo de campo de 32 bitsCada canal de entrada tem opções de filtro configuráveis especificamente 8Hz, 12Hz, 16Hz, 40Hz, 250Hz e 1000Hz. O tempo de varredura do módulo é de 1ms,independentemente da configuração do filtro, com tempos de fixação variáveis com base nas opções de filtro configuradasOs tempos de fixação incluem 127 mS no filtro de 8 Hz; 67 mS no filtro de 12 Hz; 56 mS no filtro de 16 Hz; 21 mS no filtro de 40 Hz; 3,1 mS no filtro de 250 Hz e 0 mS no filtro de 1000 Hz.A precisão de calibração do módulo é de 00,1% do intervalo a 25 °C e 0,2% do intervalo durante todo o intervalo de temperatura.

O IC695ALG106 é um PACSYstem RX3i Programmable Automation Controller (PAC), módulo de entrada analógico.agora sob a Emerson AutomationEste módulo possui seis (6) entradas isoladas configuráveis individualmente para receber sinais de tensão e corrente especificamente, +/- 10V, 0 a 10V, +/- 5V, 0 a 5V, 1 a 5V e 0 a 20 mA,4-20 mA e +/-20 mAEste módulo tem ADC de 16 bits convertidos em ponto flutuante ou inteiro.

O IC695ALG106 é um PACSYstem RX3i Programmable Automation Controller (PAC), módulo de entrada analógico.agora sob a Emerson AutomationEste módulo possui seis (6) entradas isoladas configuráveis individualmente para receber sinais de tensão e corrente especificamente, +/- 10V, 0 a 10V, +/- 5V, 0 a 5V, 1 a 5V e 0-20 mA,4-20 mA e +/-20 mAEste módulo tem ADC de 16 bits convertidos em ponto flutuante ou inteiro.
