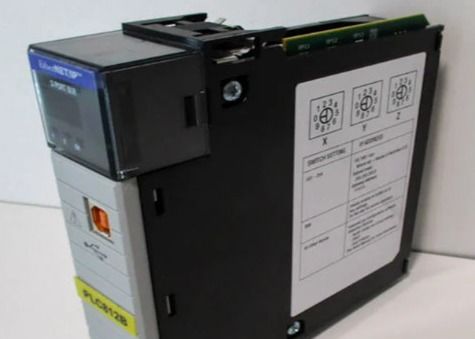

Descrição da 1756-EN3TR

O Allen-Bradley 1756-EN3TR é um módulo de ponte de comunicação que faz parte da série de módulos Allen-Bradley ControlLogix de 2 portas.Duas portas RJ-45 de 10-100 Mbps com switches incorporados estão incluídas neste móduloO controlador suporta até 128 eixos de movimento CIP (loop de posição) e até 255 eixos totais, até 128 ligações TCP/IP e 256 ligações Logix.As características especiais do Allen-Bradley 1756-EN3TR incluem a tecnologia de interruptor incorporada, taxas de comunicação de 10-100 Mbps, 128 eixos de movimento CIP, 128 conexões TCP/IP e 256 conexões Logix.O consumo máximo de energia do 1756-EN3TR é de 5.1W e a dissipação de energia é de 5.1W. Vem com uma porta USB.A tensão de isolamento do 1756-EN3TR é de 30 volts contínuos com uma caixa aberta e a sua temperatura de funcionamento é de 32-140o FahrenheitTem uma corrente nominal de 1,2 Amps, uma dissipação térmica de 21,28 BTU por hora e uma dissipação de potência de 6,2 Watts.1 Watt com uma corrente de plano de fundo de 3 miliamperes e 24 V CC e 1 ampera a 5 V DCO módulo 1756-EN3TR suporta a conectividade EtherNet/IP e as topologias linear, estrela e anel de nível de dispositivo (DLR).O EtherNet/IP é um protocolo padrão de rede industrial aberto que suporta troca de mensagens de E/S em tempo realA rede EtherNet/IP usa chips de comunicação Ethernet disponíveis e meios físicos para comunicação.

O 1756-EN3TR é um módulo de comunicação Ethernet que faz parte da plataforma ControlLogix Programmable Automation Controller (PAC).Este é um módulo opcional que é instalado em qualquer chassi ControlLogix, seja uma estação de E/S local ou distribuídaEste módulo funciona especificamente como um módulo de ponte Ethernet, conectando processadores compatíveis com Ethernet, estações de E/S remotas, interface homem-máquina (HMI),Sistema de controlo de supervisão e aquisição de dados (SCADA) para uma rede comum para a implementação de intercâmbio de dados de alta velocidade.

Os recursos 1756-EN3TR suportam a topologia Linear e Device Level Ring (DLR),Linear é a conexão de rede mínima e mais simples em que uma única execução de mídia física Cat5 ou Cat6 é usada para implementar a rede EthernetNão oferece um certo grau de redundância, enquanto o Device Level Ring (DLR) oferece alta disponibilidade e redundância.

As características do 1756-EN3TR suportam até 128 conexões TCP, 256 conexões de Protocolo Industrial Comum (CIP) e 128 mensagens não conectadas Backplane e 128 Ethernet CIP.Estas ligações podem ser feitas através das duas (2) interfaces Ethernet RJ45 integradas instaladas no móduloEste módulo suporta uma velocidade de transmissão de 10/100 Mbps e abrange uma distância máxima de 100 metros que pode ser alargada com a instalação de um switch Ethernet ou de um conversor de Fibra Media.

O 1756-EN3TR é alimentado por backplane com um consumo de corrente de 1 Ampere @ 5.1 Volts DC e 3 milliamperes @ 24 Volts DC com uma dissipação de potência de 5.1 Watts e uma dissipação térmica de 17.4 Unidades térmicas britânicas (BTU) por hora.

O 1756-EN3TR é um módulo de comunicação ControlLogix da Allen-Bradley.Tem duas (2) interfaces Ethernet RJ45 que suportam taxa de transmissão de 10/100 Mbps e uma (1) porta de comunicação USB que suporta velocidade de transmissão de 12 MbpsEste módulo suporta topologias lineares e DLR (Device Level Ring) e pode ser instalado num chassi ControlLogix local ou remoto.
