GE Fanuc RX3i PROFINET Controlador Modulo de E/S Digital Dispositivos remotos de E/S 255 Simplex com protocolos em série PNC001 ASCII Serial

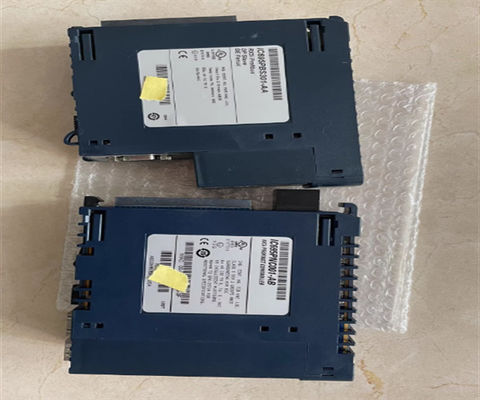

Descrição do produto IC695PNC001

O IC695PNC001 é um módulo de controle PROFINET. Este módulo é fabricado anteriormente pela GE Intelligent Platforms (GE IP), agora pela Emerson Automation.Este controlador PROFINET permite que uma CPU RX3i para enviar e receber dados através da rede PROFINET. O IC695PNC001 é compatível para utilização com o PACSystem RX3i CPU315 ou CPU320, com a versão de firmware 7.0 ou superior.Este módulo vem com dois (2) RJ-45 e dois (2) slots SFP com conectores SFP vendidos separadamente. Apenas um endereço IP é atribuído para estas portas PROFINET. Até quatro (4) IC695PNC001 podem ser instalados ao longo de uma única CPU e devem ser localizados apenas no rack principal, onde reside a CPU.Até sessenta e quatro (64) dispositivos de E/S podem ser ligados a um (1) controlador; 128 dispositivos de E/S por rede, distribuídos entre oito (8) controladores de E/S. Além disso, podem ser instalados até oito (8) dispositivos de E/S numa única rede.Este módulo tem tempos de atualização de dados configuráveis de 1 ms, 2 ms, 4 ms, 8 ms, 16 ms, 32 ms, 64 ms, 128 ms, 256 ms e 512 ms. O IC695PNC001 pode ser removido e inserido sob energia (RIUP).5 A sem dispositivos SFP instalados e no máximo 1.2 Um máximo com dois (2) dispositivos SFP instalados quando um dispositivo SFP utiliza 0,35 A. A 5,5 VDC, o módulo absorve 1,5 A, no máximo.Este módulo também vem com um conector micro USB que é usado para se comunicar com um computador usando a interface de linha de comandoDeve ser operado numa faixa de temperatura de 0 a 60 graus Celsius.

O controlador IC695PNC001 é um controlador PROFINET fabricado pela GE Intelligent Platforms/GE Fanuc PACSystems como parte da série RX3i.Este módulo de controlador PROFINET ajuda a conectar os controladores da série RX3i PacSystems a uma LAN PROFINET de alta velocidadeAlgumas de suas especificações notáveis incluem um único slot, suporte apenas para backplanes universais e classificações de rede PROFINET 2.2 General Class A. Ele opera com uma potência interna de 1.5 amperes a 5 volts DC ou 0.5 amperes a uma tensão nominal de 3,3 volts DC. O módulo de controlo IC695PNC001 PROFINET tem uma temperatura de funcionamento de 0 a 60 graus Celsius,Mas temperaturas mais baixas podem ser necessárias dependendo da localização do PNC001 e da população de SFP.Este módulo tem 1 conector micro USB para comunicação com o computador através da interface de linha de comando.mas os dispositivos SFP podem ser adquiridos separadamenteAs principais características do controlador IC695PNC001 RX3i PacSystems PROFINET ou PNC incluem atualizações de firmware através do uso do utilitário de software WinLoader.O controlador também possui uma funcionalidade de interface de linha de comando embutida que fornece configuração parcial e monitoramento direto usando o telnet ou através de uma porta micro USBEle também tem suporte para topologias de rede de anel, estrela e linha-daisy / cadeia.Outras características do IC695PNC001 PNC são um relógio interno combinado com uma CPU RX3i para diagnósticos com marca de tempoTambém possui um botão de reinicialização que reinicia o controlador PROFINET manualmente, sem ter que ligar todo o sistema.A porta USB deste PNC é projetado para a configuração do sistema e para fins de diagnóstico apenas.

O IC695PNC001 é um módulo de comunicação PACSystems RX3i que é fabricado pela Emerson Automation, anteriormente pela GE Intelligent Platforms (GE IP).Este módulo é um módulo de controlador PROFINET que é usado para conectar um sistema RX3i à rede PROFINETSuporta o controlador IO-Classe A geral PROFINET versão 2.2 e é compatível com CPU315 ou CPU320, com a versão de firmware 7.0 ou superior.Suporta até 64 dispositivos por controlador PROFINET onde até 8 controladores de E/S por rede podem ser conectados. Um máximo de 2048 dispositivos de I/O ou 128 por rede podem ser conectados a este controlador PROFINET. Este módulo tem dois slots RJ-45 e dois SFP e um conector micro USB.
