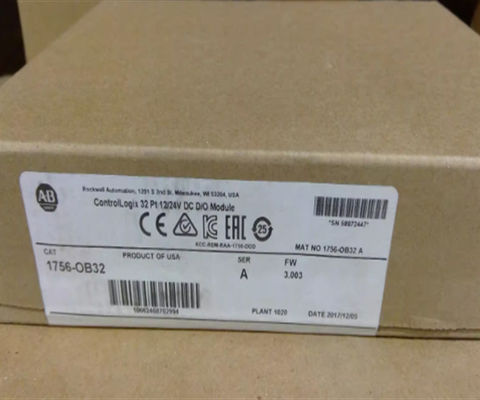

Descrição do 1756-OB32

O 1756-OB32 é um módulo de saída discreto Allen-Bradley de alta densidade 24VDC. Este módulo é usado para acionar dispositivos de saída conectados a cada canal deste módulo.Os dispositivos de saída podem incluir luzes piloto, relés, contatores, anúncios de painel, solenoides, zumbido, sirene, buzina e outros dispositivos de accionamento.

Este módulo de saída é ideal para utilização em sistemas onde existe um elevado número de saídas com espaço limitado para instalação de chassis ControlLogix maiores ou de expansão.Ocupa uma única ranhura e suporta a instalação no chassi local ou remotoEste módulo é compatível para utilização com qualquer processador ControlLogix, incluindo as versões mais recentes do ControlLogix.

Este 1756-OB32 está equipado com 32 indicadores LED que são utilizados para monitorizar as ações do canal.Este indicador do painel frontal é uma importante ferramenta de solução de problemas visuais, pois pode ser usado para confirmar o comando do controlador para a carga conectadaCada canal tem parâmetros configuráveis individuais e suporta forçamento de saída.

É necessário um Bloco de Terminal Removível (RTB) para uso com este módulo.RTBs são usados para fornecer conexão modular para dispositivos de saída. Durante a substituição do módulo, todo o RTB é removido do slot de instalação e transferido para o módulo de substituição.

O fusível recomendado para este módulo é o 5x20mm 800 mA fornecido pelo Littelfuse p/n SP001.1003 ou pelo Schurter p/n 216.800. Um Bloco de Terminal Removível (RTB) é necessário para as conexões de saída de fiação. Para este módulo, os únicos RTB compatíveis são o grampo de gaiola 1756-TBCH e o grampo de mola 1756-TBS6H.Lembre-se de instalar e aterrar o chassi e fonte de alimentação antes de instalar o módulo com o RTBO módulo também tem indicadores de luz de estado que mostram o estado do módulo e o estado individual de I / O. Os formatos de comunicação que funcionam com o módulo 1756-OB32 são dados de saída programados,dados de saída, otimização de rack, otimização de rack somente para ouvir e dados de saída somente para ouvir.Pode escolher as seguintes opções para ambosO módulo 1756-OB32 tem uma categoria de tensão de 12/24V fonte DC e uma faixa de tensão de operação de 10 a 31,2V DC.O seu fluxo actual é de 5.1V DC é de 300 mA e a 24V, tem um consumo de corrente de 2 mA. Ele também tem uma potência total de plano de fundo de 1,58W, uma corrente de fuga máxima fora de estado por ponto de 0,5 mA por ponto,e uma queda máxima de tensão em estado de funcionamento de 200 mV DC a 0.5 A. A sua corrente máxima de sobretensão por ponto é de 1 A durante 10 ms por ponto, repetível a cada 2 s a 60 graus Celsius, e a sua corrente de carga mínima é de 3 mA por ponto.A corrente máxima por ponto a 50 graus Celsius é 0.5A e 0.35A a 60 graus Celsius, enquanto a corrente máxima por módulo é de 16 A a 50 graus Celsius e 10 A a 60 graus Celsius. Este módulo também tem uma tensão de isolamento contínua de 250V.O tempo de atraso de saída do módulo 1756-OB32 de desligado para ligado é nominal 60 O valor nominal é de 200 ms e o máximo é de 1 ms.Tem um intervalo de temperatura de funcionamento de 0 a 60 graus Celsius e um intervalo de temperatura de não funcionamento de -40 a 85 graus Celsius.

O 1756-OB32 é um módulo de saída discreto ControlLogix que opera em uma categoria de tensão de 12 / 24VDC. Este módulo tem Trinta e dois (32) canais com dois (2) grupos de oito (8) canais cada.Este módulo é instalado diretamente em um chassi local ou remoto 1756.
