GE IC698ETM001 Módulo de interface Ethernet para PACsistema Rx7i

Descrição do produto IC698ETM001

IC698ETM001 é um módulo de interface Ethernet fabricado pela GE Fanuc para fornecer comunicações Ethernet de alto desempenho para sistemas de controle RX7i.Voltagem de funcionamento é +5 VDC da fonte de alimentação, e o escoamento de corrente é de 1,5 (+5 VDC) max. The IC698ETM001 also provides TCP/IP communications with other GE Intelligent Platforms control systems and host computers with software for Ethernet communications to GE Intelligent Platforms controllers.

As características selecionadas do IC698ETM001 incluem a prestação de serviços completos de configuração e programação, bem como o intercâmbio intermitente de dados via Ethernet Global Data (EGD).Este módulo oferece a funcionalidade EGD Classe 2, ou comandos, e Serviço de Dados Confiáveis (RDS) para garantir que as mensagens de comando sejam comunicadas corretamente.O módulo está equipado com uma gestão abrangente da estação, bem como ferramentas de diagnóstico e conectividade alargada.As portas full-duplex fornecem velocidade de rede auto-negociada e detecção de crossover devido a um switch de rede interno.

O endereçamento IP redundante do módulo IC698ETM001 permite que um endereço IP individual seja atribuído a dois módulos Ethernet em dois controladores diferentes.O endereço é configurado além do endereço IP original para cada interfaceA interface Ethernet da unidade ativa é a única que pode usar o IP redundante. Nota: O usuário deve confirmar que o endereço IP do gateway está configurado.

A memória flash armazena o protocolo na interface Ethernet e é convenientemente atualizada usando a porta serial da CPU.Este módulo está equipado com LEDs de estado para auxiliar na operação e resolução de problemas.

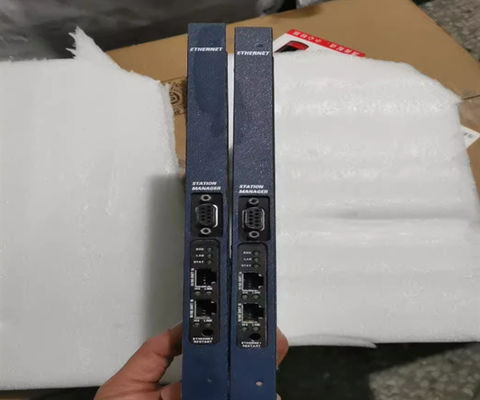

O GE Fanuc / Emerson Automation IC698ETM001 é um módulo de interface Ethernet PACSystem RX7i.Este módulo tem duas (2) portas de comunicação Ethernet suportando taxa de comunicação de 10/100 Mbps com recurso de autosensorização e uma (1) comunicação serial que serve como porta de gerenciamento de estaçãoSuporta TCP/IP
