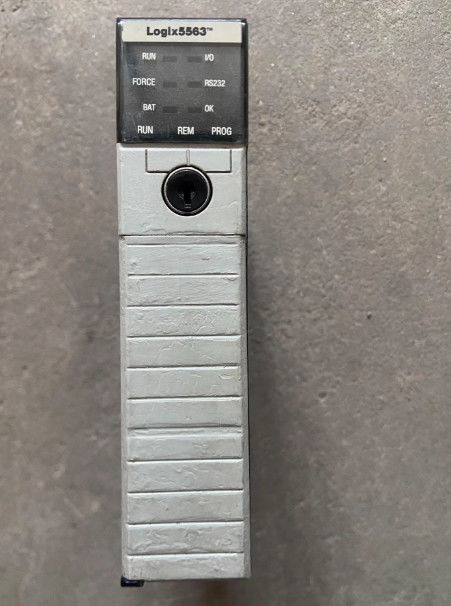

Descrição do 1756-L63

O 1756-L63 é um módulo de processador e controlador para a plataforma ControlLogix, fabricado pela Allen-Bradley/Rockwell Automation.e tem a capacidade de completar 100 programas por tarefa, executar 32 tarefas individuais e completar tarefas de evento para todos os gatilhos de evento. As tarefas acima mencionadas são as principais tarefas do controlador que este módulo pode executar. O 1756-L63 pesa aproximadamente 0.78 libras (0Como outros controladores desta linha de produtos, o estilo aberto 1756-L63 também é baseado em chassi e pode ser instalado em qualquer slot.O controlador 1756-L63 possui uma memória de 8 MB disponível para armazenamento de dados e lógicaAlém disso, o módulo possui memória de E/S de 478 KB, e os usuários podem atualizar o controlador com uma memória não volátil opcional.Deve-se notar que o controlador é apenas compatível com um cartão de memória CompactFlash de 128 MB 1784-CF128O controlador dispõe de um tipo de isolamento básico que foi testado a 720 volts DC durante 60 segundos, e tem 30 volts de tensão de isolamento contínua.

O controlador tem uma dissipação de energia de 3,5 Watts, enquanto a dissipação térmica é de 11,9 BTU por hora.e um consumo de 14 mA a 24 Volts DCQuando se trata de comunicação, o 1756-L63 vem com uma porta RS-132 embutida, embora o controlador possua outros módulos de comunicação como o ControlNet, SynchLink,e os módulos Data Highway Plus para citar algunsIsto significa que os utilizadores podem escolher o módulo de comunicação mais adequado e também trocar os módulos de acordo com as suas necessidades.A vibração máxima que este processador pode suportar é de 2 g a 10 a 500 Hertz, e o seu choque de funcionamento máximo é de 30 g. Isto prova que o 1756-L63 é projetado para ambientes adversos.O módulo pode suportar temperaturas operacionais de até 60 graus Celsius (140 graus Fahrenheit) em um ambiente com umidade relativa de 5 a 95%.

Especificações Técnicas do n.o 1756-L63

• Modelo: 1756-L63/A
• Tipo: Controlador de memória ControlLogix de 8 MB
• Capacidade de memória: 8 MB de memória do utilizador
• Fornecimento de energia: 24 V CC
• Consumo de energia: 2,5 W
• Intervalo de temperatura de funcionamento: 0°C a 55°C (32°F a 131°F)
• Intervalo de umidade relativa: 5% a 95% não condensante
• Dimensões: 5,08 cm x 10,8 cm x 17,8 cm (2 polegadas x 4,25 polegadas x 7 polegadas)
• Peso: 0,99 libras
• Tipo de montagem: DIN Rail
• Classificação de proteção: IP20
• Portos de comunicação: 1 porta serial RS-232
• Tempo de varredura do programa: 0,08 ms
• Tarefas: 32 tarefas, com até 100 programas por tarefa
• Memória de E/S: 478 KB
• Memória não volátil: 128 MB
• Bateria: compatível com 1756-BA1 ou 1756-BATM
• Redes suportadas: Ethernet/IP, ControlNet, DeviceNet, Data Highway Plus, I/O remoto, SynchLink

O 1756-L63 é um controlador de automação programável (PAC) da Allen-Bradley.Este controlador vem com uma interface de comunicação serial RS232 como a porta de comunicação primária, no entanto, este controlador suporta outros protocolos de comunicação como EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink e outros protocolos de comunicação de terceiros através da instalação de adaptadores de comunicação Allen-Bradley e abrangem módulos parceiros.

O 1756-L63 é um controlador baseado em chassi.É também compatível para utilização com fontes de alimentação padrão e redundantes, como 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 ou 1756-PA75R, 1756-PB75R, 1756-PSCA2, respectivamente.Suporta a implementação da redundância do controlador, bem como o movimento integrado usando o Serial Real-Time Communication System (SERCOS), opções analógicas através de entrada de codificador, entrada LDT, entrada SSI e movimento através da rede Ethernet I / P.

Este controlador vem com 8 MB de memória de usuário e memória de E/S de 478 KB. Ele pode ser adicionado com armazenamento de memória não volátil através do 1784-CF128 apenas, que tem tamanho de memória de 128 MB.Este controlador suporta até 128,000 Input e Output Discreto e 4000 sinais de Input e Output Análogo.1756-BATA para controladores da série A e 1756-BA2 para controladores da série B.

O controlador 1756-L63 possui uma porta de comunicação serial RS-132 embutida.Data Highway PlusOs módulos de comunicações de porta serial que este controlador suporta são o Modbus via lógica, DH-485, modem de rádio DF1, ASCII,e os módulos full/half-duplex DF1A tensão de isolamento contínuo do controlador 1756-L63 é de 30 Volts e possui um tipo de isolamento básico.Tem uma dissipação de energia de 3A sua corrente a 5,1 Volts DC é de 1200 mA e a sua corrente a 24 Volts DC é de 14 mA. Tem uma vibração de 2 g a 10 a 500 Hertz.O controlador 1756-L63 tem um choque operacional de 30 g e um choque não operacional de 50 gTem também um intervalo de temperatura de 0 a 60 graus Celsius e um intervalo de temperatura de -40 a 85 graus Celsius.Também tem uma temperatura máxima do ar ao redor de 60 graus Celsius.
