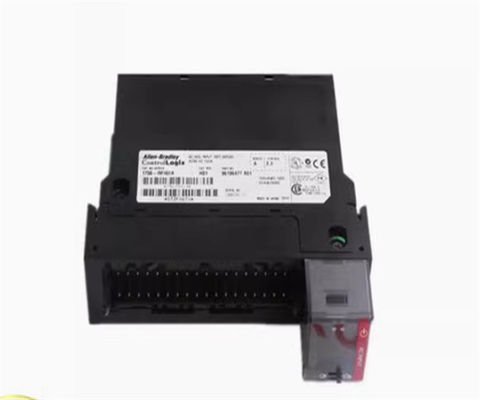

Descrição do 1756-OA16I

O Allen-Bradley 1756-OA16I é um módulo de saída discreto de dezesseis (16) canais da família de produtos ControlLogix.Este módulo fornece um intervalo de tensão de saída de 75-265VAC com frequência de 47-63 Hz enquanto a tensão nominal de saída é de 120 / 240VAC e frequência de 50/60 Hz.

O Allen-Bradley 1756-OA16I requer o uso de Bloco Terminal Removível (RTB) para fornecer conexões de fiação para as cargas elétricas conectadas a cada um dos canais de saída do módulo.Os blocos terminais compatíveis são 1756-TBCH e 1756-TBS6HCada canal deste módulo tem um tempo de atraso de saída de 9,3 ms @ 60 Hz e 11 ms @ 50 Hz, tanto para a transição Off para On e 9,3 ms @ 60 Hz e 11 ms @ 50 Hz para a transição On para Off.Este módulo tem um consumo de corrente de 300 mA a 5.1 VDC e 2,5 mA a 24 VDC, enquanto o requerimento de potência total do plano traseiro é de 1,59 Watt.

O 1756-OA16I é um módulo de fenda única que é montado em qualquer chassi 1756.Este módulo pode também ser instalado no rack local, ao longo dos controladores ControlLogix ou a um rack de E/S remoto com um adaptador de comunicação 1756.

O 1756-OA16I suporta a configuração do modo de falha por ponto.Ele também permite a configuração do estado de saída durante o modo de programa com configurações configuráveis são Segure último estadoEste módulo não está equipado com fusão interna, no entanto, a tensão de isolamento está presente neste módulo com 250 V (contínuo), tipo de isolamento básico,Saídas para o plano traseiro, e de saída para saída.

A sua tensão operacional varia entre 74 e 265 V AC a 47-63 Hz, e apresenta um tempo de atraso do sinal de saída de 9,3 ms a 60 Hz e um de 11 ms a 50 Hz tanto para ON para OFF como para OFF para ON.O 1756-OA16I tem um fluxo de corrente de 300mA a 5.1V e 2.5A a 24V e uma potência de backplane agregada de 1,59W. Tem uma dissipação térmica de 18,76 BTU/h e dissipa 5,5W a 60 °C (140 °F).O 1756-OA16I tem uma corrente de fuga de 3mA por ponto e no estado ON, tem uma queda de tensão máxima de 1,5 V a 2 A e 6 V a uma corrente de carga de < 50 mA.A corrente máxima em cada ponto de saída é de 2A a 30 °C e 1A a 60 °C e a corrente agregada no módulo de saída é de 5A a 30 °C e 4A a 60 °C.O 1756-OA16I tem uma corrente de entrada de 20 A durante 43 ms por ponto de saída, repetível a cada 2 s a 60 °C, e a menor carga de corrente sustentada em cada ponto é de 10 mA.Tem um tempo de programação de sinal de saída de 16.7s e tem uma tensão de isolamento de 250V, utilizando isolamento básico testado a 1350V AC durante 2s entre as saídas para o plano traseiro e a saída para a saída.Ele tem um único espaço de largura e sua tecla RTB é definida pelo usuárioO 1756-OA16I tem uma caixa de estilo aberto e é designado com o código de temperatura T4A.A sua temperatura de funcionamento varia entre 0 e 60 °C a uma humidade não condensante de 5-95% e tem um choque operacional máximo de 30 G.

O Allen-Bradley 1756-OA16I é um módulo de saída de CA discreta ControlLogix 1756. Este módulo possui 16 canais de saída de CA isolados individualmente em cada canal.Ele fornece 120 VAC / 240 VAC saída de tensão nominal dentro da faixa de tensão de 74-265 VAC, 47-63 Hz. Tem corrente de saída contínua por ponto de 2 A @ 30 °C (86 °F) de desratização linear e 1 A @ 60 °C (140 °F) de desratização linear.

O 1756-OA16I by Allen-Bradley é um módulo de saída AC isolado ControlLogix.A faixa de tensão de operação para o 1756-OA16I é de 74 a 265 Volts AC e tem um ponto de classificação de corrente de saída máxima de 2 Amp a 30 graus Celsius e também uma classificação de 1 Amp a 60 graus CelsiusO módulo de classificação de corrente de saída máxima para o 1756-OA16I é de 5 Amps a 30 graus Celsius e 4 Amps a 60 graus Celsius. O 1756-OA16I vem com uma dissipação de energia máxima de 5.5 watts a 60 graus Celsius e uma corrente de fundo de 300 mA a 5 voltsO módulo também suporta 2 blocos terminais removíveis que incluem o 1756-TBCH e também o 1756-TBS6H.Tem uma tensão de isolamento de 50 volts contínuos e pode ser localizado em qualquer fenda no chassiO 1756-OA16I vem com uma variedade de tensões e tem 8 a 32 pontos por módulo.

Existem duas alternativas quando se trata dos tipos de módulos 1756-OA16I ̇s e estes são os tipos de módulos isolados e não isolados.O 1756-OA16I também possui estados de falha de saída de nível de ponto e comunicação optimizada de conexão direta ou rackO módulo também oferece diagnósticos de campo em módulos selecionados.A temperatura máxima de funcionamento para o 1756-OA16I é de 60 graus Celsius e a temperatura mínima de funcionamento é de 0 graus CelsiusA temperatura máxima de armazenamento é de 85 graus Celsius, enquanto a temperatura mínima de armazenamento é de -40 graus Celsius. A umidade relativa é máxima de 95%, não condensante.
