Informações gerais

Identificação do fornecedor (VendorID) 002AH

Identificador do dispositivo (DeviceID) 0302H

Tensão de alimentação

24 V DC Sim

gama admissível, limite inferior (DC) 20,4 V

intervalo admissível, limite superior (DC) 28,8 V

intervalo admissível (inclusive ondulação), limite inferior (DC) 20,4 V

intervalo admissível (inclusive ondulação), limite superior (DC) 28,8 V

Proteção externa dos cabos de alimentação (recomendação) Em uma construção com potencial de referência em terra, é necessário um fusível para módulos de interface redundantes (recomendação: 2,5 A)

Buffering das partes principais

Duração de armazenamento da energia 5 ms Corrente de entrada Consumo de corrente, máximo 600 mA Corrente de entrada, tipo 4 A I2t 0,09 A2·

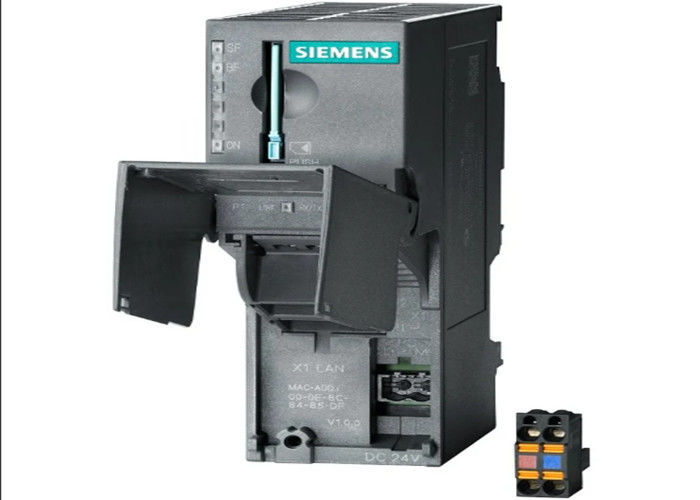

Características do 6ES7153-4AA01-0XB0

Corrente de saída para autocarro de plano traseiro (5 V CC), máximo 1,5 A Perdas de potência Perdas de potência, tipo 6 W;Área de endereço típica Volume de endereçamento Entradas 192 byte Saídas 192 byte Configuração de hardware Número de módulos por interface de escravo DPMax. 12 Communication functions Bus protocol/transmission protocol PN IO Interrupts/diagnostics/status information Diagnostics indication LED Connection to network LINK (green) Yes Transmit/receive RX/TX (yellow) Yes Isolation Isolation checked with 500 V DC Degree and class of protection IP20 Yes Ambient conditions Operating temperature Min. 0 °C máximo 60 °C Pressão atmosférica Altitude de operação acima do nível do mar, máximo 2000 m Dimensões Largura 40 mm Altura 125 mm Profundidade 118 mm Peso Peso, aprox. 215 g; aprox.
