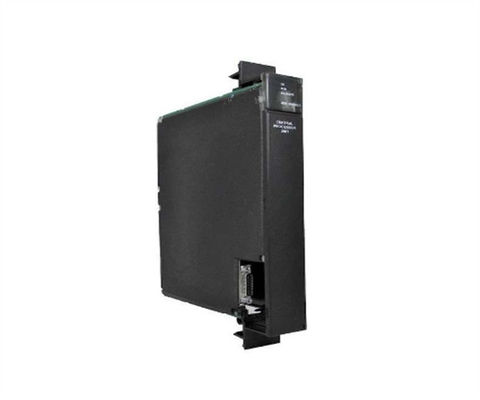

Emerson - GE Fanuc IC697CPX928 Modulo da Unidade Central de Processamento

Descrição do produto do IC697CPX928

O IC697CPX928 é um controlador lógico programável fabricado pela GE Automation and Controls.Um plano traseiro montado no rack permite que este dispositivo se comunique com vários módulos diferentesUm interruptor de comando de funcionamento/paragem com três posições ou um software específico executado a partir de um computador ligado é utilizado para controlar o IC697CPX928.

As características deste dispositivo incluem um microprocessador de 96 MHz 80486DX4, cálculos de ponto flutuante, velocidades de processador de 0,4 microssegundos para cada função booleana, 8K I/O analógico e 12K I/O de qualquer mistura.O IC697CPX928 suporta vários módulos, incluindo os módulos de interface LAN IC697 e vários módulos de interface de exibição, coprocessador, comunicações e ligação.Os controladores de autocarro IC660/61 e os módulos de E/S discretos e analógicos IC697 também são compatíveis com este dispositivo..

Para programar este dispositivo, conecte-o a um computador carregado com MS-DOS, Windows 95 ou Windows NT. Esta conexão é possível por meio de uma interface serial, paralela ou Ethernet.Para ligações Ethernet ao computador de programaçãoComo o IC697CPX928 é programado por software, não é necessária a configuração de hardware com interruptores DIP e saltadores.As configurações do dispositivo podem ser protegidas digitalmente através de uma senha e fisicamente por um interruptor de teclas.

O IC697CPX928 fornece seis megabytes de memória de dados de usuário e programa. Esta memória é mantida por uma bateria CMOS de lítio. Até 256 kilobytes de memória flash opcional (NVRAM) também são suportados.O firmware do sistema operacional é armazenado na memória flashNão é necessário desmontar o dispositivo ou substituir a EPROM para atualizar o firmware.

Em ambientes onde as temperaturas atingem 50 graus Celsius, é necessário um ventilador com capacidade de 70 pés cúbicos por minuto (CFM) para evitar o superaquecimento.

O manual do produto contém instruções detalhadas para a instalação do IC697CPX928.O interruptor de proteção de memória deve estar na posição desligada. Coloque a bateria CMOS em uma das ranhuras de ligação da bateria.

Especificações técnicas do IC697CPX928

A corrente nominal necessária para o módulo IC697CPX928 é de 3,1 Amps. A tensão de entrada necessária é de 5 Volts DC.O módulo pode ser operado a temperaturas ambientais entre 32 e 140 graus FahrenheitSem arrefecimento por ar forçado, a gama de temperaturas operacionais do módulo de CPU IC697CPX928 é reduzida entre 32 e 122 graus Fahrenheit.Dependendo dos tipos de alimentação disponíveis, 120 Volts AC, 240 Volts AC, ou 24 Volts DC-alimentados rack ventilador conjuntos podem ser instalados no módulo IC697CPX928.dos quais 2 portas suportam comunicação RS-485 e 1 porta suporta comunicação RS-232. Estas portas seriadas podem ser usadas para interagir com dispositivos de programação para configuração da CPU.módulos Ethernet opcionais também podem ser instalados no PLC para permitir a configuração do módulo IC697CPX928 através de redes Ethernet. As E/S suportadas pelo módulo IC697CPX928 incluem um máximo de 8000 E/S analógicas e 12.000 E/S em qualquer mistura..Um total de 7 LEDs são fornecidos na parte frontal do módulo para atualizações de estado.
