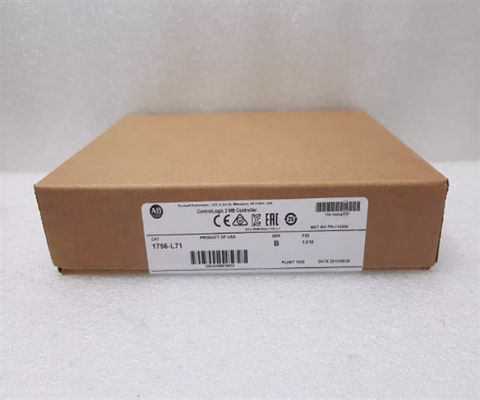

Descrição do 1756-L71

O Allen-Bradley 1756-L71 é um Controlador de Automação Programável ControlLogix.Ele também tem um ecrã alfanumérico de 4 caracteres para monitoramento fácil de tempo de execução e informações do módulo e diagnósticos do controladorTem um gabinete de estilo aberto e uma porta USB de velocidade total One (1) 2.0 disponível.Autopista de dados de entrada/saída remotaEle também vem com uma memória não volátil de 1 GB, mas você pode atualizá-lo para 2 GB com o 1784-SD2.Recomenda-se que o cartão SD seja deixado instalado no controladorO controlador 1756-L71 possui três módulos de armazenamento de energia de condensador, dois dos quais são removíveis.O controlador 1756-L71 também tem uma tensão de isolamento contínua de 30 Volts, uma dissipação máxima de potência de 2,5 Watt e uma dissipação térmica de 8,5 BTU/hora.000, 128,000, bem como 128,000Tem um intervalo de temperatura de funcionamento de 0 a 60 graus Celsius e um intervalo de temperatura de armazenamento de -40 a 85 graus Celsius.Sua temperatura máxima do ar ambiente é de 60 graus Celsius e tem uma umidade relativa não condensante de 5% a 95%O controlador tem uma vibração de 2G a 10 a 500 Hertz, um choque operacional de 30G e um choque não operacional de 50G que desce para 45G quando o cartão SD é instalado.Outros controladores podem exigir que o usuário entenda os primeiros registros PLC, especificamente Byte e Bit, a fim de começar a endereçar elementos do programaCom 1756-L71, o usuário simplesmente precisa inserir um elemento de programa e selecionar o canal lógico para onde a I/O está fisicamente conectada.O utilizador pode encontrar a necessidade de mover um registo para outro para iniciar a conversão e processamento apenas para obter os dados analógicosEste controlador requer simplesmente que o usuário encontre o canal lógico onde o sinal de E/S é terminado fisicamente.

Este controlador faz parte da moderna plataforma de controladores Logix, que são classificados como controladores de automação programáveis (PAC).Esta gama de produtos PAC é ideal para requisitos de automação de médio a grande porte, particularmente compatíveis com os requisitos de controlo das indústrias de Fabrica e Automatização de Processos.

O 1756-L71 possui principalmente 2 MB de memória de usuário e 0,98 MB de memória I / O.Ele também é fornecido com um cartão de memória 1784-SD1 Secure Digital (SD) no valor de 1 GB de memória não volátil que pode ser atualizado para 2 GB substituindo com o cartão 1784-SD2Este controlador pode lidar com até 128.000 sinais de entrada e saída discretos e 4000 sinais de entrada e saída analógicos também.

Sendo um controlador moderno, o 1756-L71 não usa bateria para reter o conteúdo da Memória de Acesso Aleatório (RAM) ou memória volátil,Está equipado com módulos de armazenamento de energia com o número de catálogo 756-ESMCAP ou 1756-ESMCAPKEste módulo de armazenamento de energia é de tipo removível que é baseado em capacitores.

Para comunicação industrial, o 1756-L71 suporta a instalação de adaptadores de comunicação.Data Highway Plus, I/O remoto, SynchLink, redes de processos e dispositivos de terceiros.

Este controlador é um controlador baseado em chassi, o que significa que um chassi específico do ControlLogix deve ser instalado para montar o módulo.1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17 K.

Especificações técnicas para 1756-L71

O módulo de processador Allen Bradley ControlLogix Logix5571 possui 0,98 MB de memória I-O e 2 MB de memória do usuário.5 BTU por hora Dissipação térmica.
