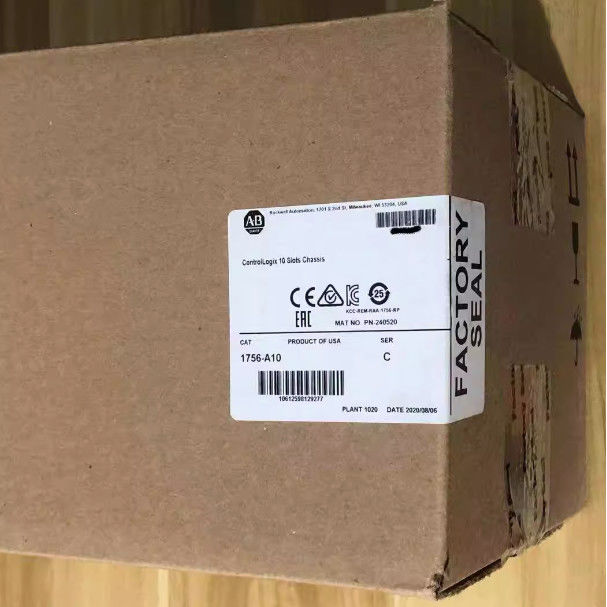

Descrição do 1756-A10

O Allen-Bradley 1756-A10 é um chassi ControlLogix. Ele tem dez (10) slots, fornecendo conexões de backplane e habitação para módulos ControlLogix.5 A @ 1.2VDC; 4A/4A @ 3.3 VDC; 15 A/6 A @ 5.1 VDC e 2,8 A/2,8 A @ 24 VDC.

• Fragmentos: 10
• Instalação: Instalação do painel, horizontal
• Dissipação de potência (máximo): 5 watts
• Tipo de gabinete: aberto
• Corrente de plano de fundo (5 volts DC): 10 amperios
• Corrente de plano de fundo (24 Volts DC): 2,8 Amp
• Tamanho do gabinete (HxWxD), min: 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 polegadas)
• Temperatura de funcionamento, série C: -25...+60 °C (-13...+140 °F)
• Temperatura de funcionamento, série B: 0°C a +60°C (+32°F a +140°F)

Este chassi suporta a montagem de painéis com distâncias de instalação de 15,3 cm (6,0 polegadas) para a distância superior e inferior e 10,2 cm (4,0 polegadas) mais a largura da fonte de alimentação para a distância lateral.Se instalado lado a lado com outro chassi ControlLogix, o espaço livre necessário entre o chassi é de 7,7 cm (3,0 polegadas) mais a largura da fonte de alimentação.As fontes de alimentação finas ou redundantes possuem um espaço dedicado situado na posição mais à esquerda e não ocupam um espaço no chassi..

O 1746-A10 está disponível em duas (2) séries, B e C.
O chassi da série B tem uma faixa de temperatura de funcionamento de 0 a 60 °C (0 a 140 °F), -25 a +60 °C (-13 a +140 °F) para os módulos da série C,enquanto a temperatura máxima do ar ambiente é de 60 °C (140 °F) para ambas as séries.

Este chassi também é fornecido com Funcional Terra Ground que é projetado para ser terminado com 8,3 mm. quadrado ou 8 AWG sólido ou fio de cobre enrolado com classificação de isolamento de 90 °C (194 °F) ou superior.Ele também possui um solo de terra protetora e projetado para ser terminado usando um 2,1 mm quadrado ou 14 AWG fio de cobre sólido ou enrolado com classificação de isolamento de 90 ° C (194 ° F) ou superior.

O 1756-A10 tem uma classificação elétrica de 1,5 A/1.5 A entre o chassi e as ranhuras (chassis/slot) a 1,2 V, uma de 4/4 A a 3,3 V e uma de até 2,8 A/2,8 A a 24 V.

Possui uma dissipação de energia de 5 Watt (6,1 BTU/h equivalente à dissipação térmica) e um consumo máximo de energia operacional de 1,8 W.

É designado com um código de temperatura ambiental T5 (América do Norte) e com um código IEC T6 (União Europeia).

O 1756-A10 também possui um gabinete de estilo aberto. Ele tem uma temperatura de operação entre 0 e 60 ° C (32 e 40 ° F) a uma umidade não condensante de 5-95%.Possui uma resistência a choques operacionais de 30G classificada pela IEC 60068-2-27 e pode suportar uma vibração de 2G a 10-500 Hz quando operacional.

A 1756-A10 tem uma dimensão de gabinete de 20 x 30 x 8 polegadas e pesa 3,2 libras.
