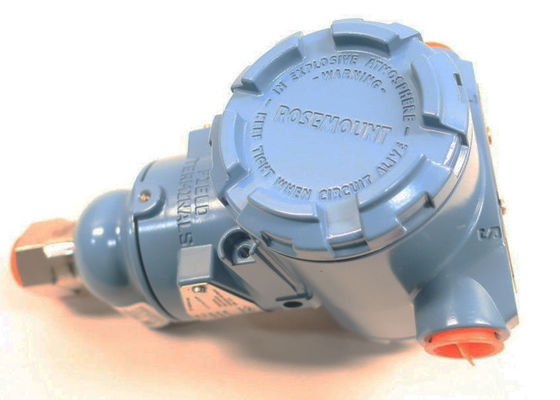

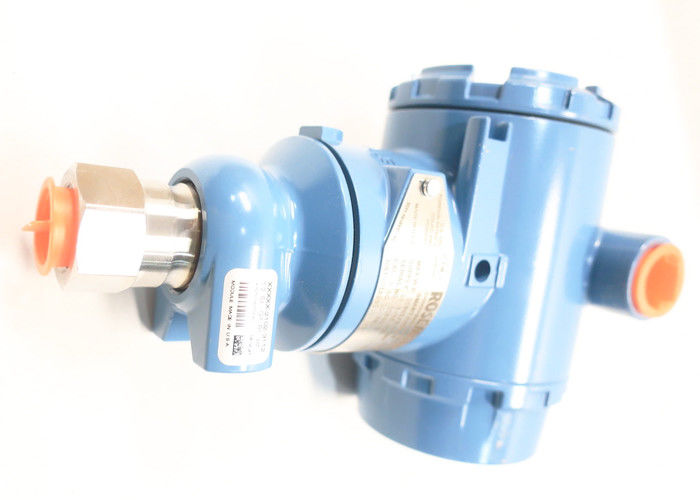

3051CD3A02A1AH2KDL5M5Q4Q8 Transmissores de pressão coplanares Rosemount 3051C
Os transmissores de pressão coplanares Rosemount 3051C são o padrão da indústria para medição de pressão diferencial, gauge e absoluta.fluxo, e soluções niveladas.
As capacidades incluem:
1) O Diagnóstico de Integridade do Loop monitora continuamente o circuito elétrico para detectar alterações que comprometam a integridade do sinal de saída de 4-20mA transmitido.
2) LOI com menus simples e botões de configuração incorporados.
3) Certificação de segurança.
(1) Se encomendado com código de saída Wireless X, apenas disponível com material de diafragma de aço inoxidável (SST) 316L (código 2) e fluido de enchimento de silicone.
(2) O Rosemount 3051CD0 só está disponível com códigos de saída A e X. Para o código de saída A, apenas código de flange de processo 0 (flange alternativo H2, H7, HJ ou HK), código de diafragma isolador 2, código de anel O A,e a opção de parafusos L4 estão disponíveisPara o código de saída X, só estão disponíveis o código de flange de processo 0 (flange alternativo H2), o código de diafragma isolado 2, o código de anel O A e a opção de parafusos L4.
(3) O HART Revision 5 é a saída HART por defeito.
(4) Para endereçamento e configuração locais, é necessário M4 (LOI).
(5) As homologações disponíveis são FM intrinsecamente segura (código de opção I5), CSA intrinsecamente segura (código de opção I6), ATEX intrinsecamente segura (código de opção I1),Segurança intrínseca IECEx (código de opção I7) e Segurança intrínseca EAC (código de opção IM).
Mais opções:
3051TA3A2B21AB4M5E5
3051TA4A2B21AB4M5E5
3051TA5A2B21AB4M5E5
3051TA1A2B21AB4M5I5
3051TA2A2B21AB4M5I5
3051TA3A2B21AB4M5I5
3051TA4A2B21AB4M5I5
3051TA5A2B21AB4M5I5
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
SGD-02ANY6
SGD-02AP
SGD-02AS
SGD-02BH
SGD-02BP
SGD-02BS+SGM-02B312
SGD-02BS+SGM-02B314
SGD-04AN
SGD-04AN+SGM-04A3NT12
SGD-04AP
SGD-04APY61
SGD-04AS
SGD-04ASY52
SGD-04ASY53
SGD-08AH
SGD-08AN
SGD-08AP
SGD-08APY61
Rosemount 3051C Transmissores de Pressão Coplanar Informações:
| Modelo |
Tipo de transmissor |
| 3051C |
Transmissor de pressão coplanar |
|
| Tipo de medição |
| D |
Diferencial |
★ |
| G |
Gage |
★ |
| A(a) |
- Absoluto |
|
| Intervalo de pressão |
| |
Diferencial (Rosemount 3051CD) |
Gage (Rosemount 3051CG) |
Total (Rosemount 3051CA) |
|
| 1 |
¥25 a 25 inH2O (~ 62,16 a 62,16
mbar)
|
¥25 a 25 inH2O (£ 62,16 a
62,16 mbar)
|
0 a 30 psia (0 a 2,06 bar) |
★ |
| 2 |
¥250 a 250 inH2O (£621,60 a
621,60 mbar)
|
¥250 a 250 inH2O (£621,60 a
621,60 mbar)
|
0 a 150 psia (0 a 10,34 bar) |
★ |
| 3 |
¥1000 a 1000 inH2O (€2,48 a
2,48 bar)
|
¥393 a 1000 inH2O (~ 0,97 a
2,48 bar)
|
0 a 800 psia (0 a 55,15 bar) |
★ |
| 4 |
¥300 a 300 psi (¥20,68 a 20,68
bar)
|
¥14,2 a 300 psi (¥0,97 a 20,68
bar)
|
0 a 4000 psia (0 a 275,79 bar) |
★ |
| 5 |
¥2000 a 2000 psi (¥137,89 a
137,89 bar)
|
¥14,2 a 2000 psi (¥0,97 a
137,89 bar)
|
N/A |
★ |
| 0(2) |
¥3 a 3 inH2O (-7,46 a 7,46 mbar) |
N/A |
N/A |
|
| Saída do transmissor |
| A(3) |
4·20 mA com sinal digital baseado no HART®Protocolo |
★ |
| F |
PROTOCOLO FOUNDATIONTM Fieldbus |
★ |
| W(4) |
PROFIBUS®Protocolo PA |
★ |
| X(5) |
Sem fio (requer opções sem fio e caixa de polímero de engenharia) |
★ |
| M(6) |
Baixa potência, 1 5 Vdc com sinal digital baseado no protocolo HART |
|
| Materiais de construção |
| |
Tipo de flange de processo |
Material de flange |
Descolagem/abertura |
|
| 2 |
Coplanar |
SST |
SST |
★ |
| 3(7) |
Coplanar |
C-276 fundido |
Ligação C-276 |
★ |
| 4 |
Coplanar |
Ligação 400 |
Liga 400/K-500 |
★ |
| 5 |
Coplanar |
CS revestido |
SST |
★ |
| 7(7) |
Coplanar |
SST |
Ligação C-276 |
★ |
| 8(7) |
Coplanar |
CS revestido |
Ligação C-276 |
★ |
| 0 |
Conexão de processo alternativo |
★ |
| Diafragma de isolamento |
| 2(7) |
316L SST |
★ |
| 3(7) |
Ligação C-276 |
★ |
| 4(8) |
Ligação 400 |
|
| 5(8) |
Tântalo (disponível no Rosemount 3051CD e CG, apenas 2 ̊5; não disponível no Rosemount 3051CA) |
|
| 6(8) |
Liga 400 dourada (utilização em combinação com o código de opção B do anel O) |
|
| 7(8) |
Com um diâmetro não superior a 50 mm |
|
| Anel O |
|
| A |
PTFE revestido de vidro |
★ |
| B |
PTFE preenchido com grafite |
★ |
| Fluido de enchimento do sensor |
| 1 |
De fibras sintéticas |
★ |
| 2(8) |
Inerte (apenas diferencial e indicador) |
★ |
| Materiais para a habitação |
Tamanho da entrada do condutor |
|
| A |
Alumínio |
1⁄2 ¢14 NPT |
★ |
| B |
Alumínio |
M20 x 1.5 |
★ |
| E |
Alumínio, ultra baixo teor de cobre |
1⁄2 ¢14 NPT |
★ |
| F |
Alumínio, ultra baixo teor de cobre |
M20 x 1.5 |
★ |
| J |
SST |
1⁄2 ¢14 NPT |
★ |
| K |
SST |
M20 x 1.5 |
★ |
| P(9) |
Polímero de engenharia |
Não há entradas de conduta |
★ |
| D(10) |
Alumínio |
G1⁄2 |
|
| M(10) |
SST |
G1⁄2 |
|
| Opções sem fio(11) |
| Taxa de transmissão sem fio, frequência de operação e protocolo |
| WA3 |
Taxa de transmissão configurável pelo utilizador, WirelessHART de 2,4 GHz |
★ |
| Antenna e SmartPowerTM |
| WP5 |
Antenna interna, compatível com o módulo de alimentação verde (módulo de alimentação IS vendido separadamente) |
★ |
| Opções |
| Garantia estendida do produto |
| WR3 |
Garantia limitada de 3 anos |
★ |
| WR5 |
Garantia limitada de 5 anos |
★ |
| Tecido vegetalTMFuncionalidade de controlo |
| A01 |
FUNDAÇÃO Suíte de blocos de funções de controlo do bus de campo |
★ |
| Funcionalidade de diagnóstico da teia vegetal |
|
| DA0 |
Integridade do Loop HART Diagnóstico |
★ |
| D01 |
FUNDAÇÃO Suite de diagnóstico Fieldbus |
★ |
| Flange alternada(12) |
| H2 |
Flange tradicional, 316 SST, SST de escoamento/ventilação |
★ |
| H3(7) |
Flange tradicional, liga C, liga C-276 |
★ |
| H4 |
Flange tradicional, liga fundida 400, liga 400/K-500 |
★ |
| H7(7) |
Flange tradicional, 316 SST, liga C-276 de escoamento/ventilação |
★ |
| HJ |
Flanca tradicional compatível com a norma DIN, SST, adaptador de 10 mm de 7/16 polegadas/bolinhas de vários |
★ |
| FA |
Flange de nível, SST, 2 polegadas (51 mm), classe ANSI 150, montagem vertical 316 SST |
★ |
| FB |
Flange de nível, SST, 2 polegadas (51 mm), classe ANSI 300, montagem vertical 316 SST |
★ |
| FC |
Flange de nível, SST, 3 polegadas (76 mm), classe ANSI 150, montagem vertical 316 SST |
★ |
| FD |
Flange de nível, SST, 3 polegadas (76 mm), classe ANSI 300, montagem vertical 316 SST |
★ |
| FP |
Flanca de nível DIN, SST, DN 50, PN 40, montagem vertical 316 SST |
★ |
| QF |
Flanca de nível DIN, SST, DN 80, PN 40, montagem vertical 316 SST |
★ |
| Hong Kong(13) |
Flange tradicional conforme com a norma DIN, SST, .4 polegadas (10 mm) adaptador/bolinhas de múltiplos 316 SST |
|
| HL |
Flange tradicional conforme com a norma DIN, SST, .5 polegadas (12 mm) adaptador/bolinhas de vários 316 SST |
|
| Montagem múltipla(14) |
| S5 |
Montar para o Rosemount 305 Manifold Integral |
★ |
| S6 |
Montar para o sistema de ligação ou de múltiplos Rosemount 304 |
★ |
| Elementos primários de montagem integral(13) ((14) |
| S3 |
Montar para Rosemount 405 Compact Orifice Plate |
★ |
| S4(15) |
Reúnam-se em Rosemount Annubar.TMou Rosemount 1195 Orifício Integral |
★ |
| Conjuntos de selos(14) |
| S1(16) |
Montar para um selo Rosemount 1199 |
★ |
| S2(17) |
Montar para dois selos Rosemount 1199 |
★ |
| Bracket de montagem(18) |
| B4 |
Suporte de flange coplanar, todo SST, tubo e painel de 2 polegadas |
★ |
| B1 |
Suporte de flange tradicional, CS, tubo de 2 polegadas |
★ |
| B2 |
Suporte de flange tradicional, CS, painel |
★ |
| B3 |
Tubo de flange tradicional com suportador plano, CS, de 2 polegadas (51 mm) |
★ |
| B7 |
Suporte de flange tradicional, B1 com parafusos SST |
★ |
| B8 |
Suporte de flange tradicional, B2 com parafusos SST |
★ |
| B9 |
Suporte de flange tradicional, B3 com parafusos SST |
★ |
| BA |
Suporte de flange tradicional, B1, todo SST |
★ |
| BC |
Suporte de flange tradicional, B3, todo SST |
★ |
| Certificações de produtos |
| E8 |
Certificação ATEX de ignição e poeira |
★ |
| I1(19) |
ATEX Segurança intrínseca e poeira |
★ |
| A.I. |
ATEX FISCO Segurança intrínseca; apenas para o protocolo FOUNDATION Fieldbus ou PROFIBUS PA |
★ |
| N1 |
ATEX Tipo n Certificação e Pó |
★ |
| K8 |
ATEX ignífugo, segurança intrínseca, tipo n, poeira (combinação de E8, I1 e N1) |
★ |
| E4(20) |
TIIS À prova de chamas |
★ |
| E5 |
FM à prova de explosão, à prova de ignição de poeira |
★ |
| I5(21) |
FM intrinsecamente seguro, não incitativo |
★ |
| IE |
FM FISCO intrinsecamente seguro; para FOUNDATION Fieldbus ou PROFIBUS PA Protocol apenas |
★ |
| K5 |
FM à prova de explosão, à prova de ignição de poeira, intrinsecamente seguro e Divisão 2 |
★ |
| C6 |
CSA à prova de explosão, à prova de ignição de poeira, intrinsecamente seguro e divisão 2 |
★ |
| E6 |
CSA à prova de explosão, à prova de ignição de poeira, Divisão 2 |
★ |
| I6(9) |
A segurança intrínseca |
★ |
| K6 |
CSA e ATEX à prova de explosão, intrinsecamente seguro e divisão 2 (combinação de C6, E8 e I1) |
★ |
| E7 |
IECEx À prova de chamas, à prova de ignição por poeira |
★ |
| I7 |
IECEx Segurança intrínseca |
★ |
| N7 |
Certificação IECEx tipo n |
★ |
| K7 |
IECEx À prova de chama, à prova de ignição por poeira, segurança intrínseca e tipo n (combinação de I7, N7 e E7) |
★ |
| E2 |
INMETRO ignífugo |
★ |
| I2 |
INMETRO Segurança intrínseca |
★ |
| IB |
INMETRO FISCO intrinsecamente seguro; para FOUNDATION Fieldbus ou PROFIBUS PA Protocols apenas |
★ |
| K2 |
INMETRO ignífugo, segurança intrínseca |
★ |
| E3 |
China ignífugo |
★ |
| I3 |
China Segurança intrínseca |
★ |
| N3 |
China Tipo n |
★ |
| EM |
Regulamento Técnico União Aduaneira |
★ |
| IM |
Regulamento Técnico União Aduaneira (CEA) Segurança intrínseca |
★ |
| KM |
Regulamento Técnico União Aduaneira |
★ |
| KB |
FM e CSA à prova de explosão, à prova de ignição de poeira, intrinsecamente seguros e divisão 2 (combinação de K5 e C6) |
★ |
| KD |
FM, CSA e ATEX à prova de explosão, intrinsecamente seguro (combinação de K5, C6, I1 e E8) |
★ |
| PE22 (em inglês) |
República da Coreia |
★ |
| P.I.(23) |
República da Coreia Segurança intrínseca |
★ |
| CP(excluindo o leite) |
República da Coreia, resistente ao fogo, segurança intrínseca |
★ |
| Autorização de água potável(25) |
| DW |
Autorização da NSF para água potável |
★ |
| Autorizações a bordo(8) |
| SBS |
Escritório Americano de Navegação |
★ |
| SBV(26) |
Bureau Veritas (BV) |
★ |
| SDN |
Det Norske Veritas |
★ |
| SLL(26) |
Lloyds Register (LR) |
★ |
| Transferência da custódia(27) |
| C5 |
Aprovação de precisão do Measurement Canada (disponibilidade limitada, dependendo do tipo e do alcance do transmissor; contactar um representante da Emerson). |
★ |
| Materiais para parafusos |
| L4 |
Ferramentas e aparelhos de transmissão |
★ |
| L5 |
Para o fabrico de parafusos de alumínio |
★ |
| L6 |
Parafusos de liga K-500 |
★ |
| Opções de exibição e interface |
| M4(28) |
Exibição LCD com LOI |
★ |
| M5 |
Exibição LCD |
★ |
| Certificado de calibração |
| Quarto trimestre |
Certificado de calibração |
★ |
| Quartel-General(29) |
Certificado de calibração e certificado de verificação GOST |
★ |
| QP |
Certificação de calibração e selo à prova de adulteração |
★ |
| Certificação de rastreabilidade dos materiais |
| Q8 |
Certificação de rastreabilidade dos materiais em conformidade com a norma EN 10204 3.1 |
★ |
| Certificação de qualidade para a segurança(27) |
| QS |
Certificado de utilização prévia dos dados FMEDA |
★ |
| QT |
Certificado de segurança conforme a IEC 61508 com certificado FMEDA |
★ |
| Botões de configuração |
| D4(27) |
Número analógico e comprimento de onda |
★ |
| DZ(30) |
Trim digital zero |
★ |
| Proteção transitória(8)(31) |
| T1 |
Bloco terminal de protecção transitória |
★ |
| Configuração do software(30) |
| C1 |
Configuração de software personalizada (Para o fio, ver o Rosemount 3051Ficha de dados de configuração. Para sem fio, ver o Rosemount 3051 WirelessFicha de dados de configuraçãoNão. |
★ |
| Baixa potência |
| C2 |
0.8?? 3.2 saída Vdc com sinal digital baseado no protocolo HART (disponível apenas com código de saída M) |
★ |
| Calibração da pressão do indicador |
| C3 |
Calibração do indicador (apenas Rosemount 3051ca4) |
★ |
| Níveis de alarme(27) |
| C4(32) |
Níveis de saída analógicos conformes com a recomendação NAMUR NE 43, alarme elevado |
★ |
| CN(32) |
Níveis de saída analógicos conformes com a recomendação NAMUR NE 43, alarme baixo |
★ |
| CR |
Alarme personalizado e níveis de sinal de saturação, alarme elevado (requer C1 e Rosemount 3051)Configuração Ficha de dados) |
★ |
| CS |
Alarme personalizado e níveis de sinal de saturação, alarme baixo (requer C1 e Rosemount 3051)Configuração Ficha de dados) |
★ |
| TC |
Alarme de baixo nível padrão Rosemount |
★ |
| Ensaios de pressão |
| P1 |
Ensaios hidrostáticos com certificado |
|
| Área do processo de limpeza |
| P2 |
Limpeza para serviços especiais |
|
| P3(33) |
Limpeza para < 1 ppm de cloro/fluoro |
|
| Adaptadores de flange(34) |
| DF |
1⁄2 ¢14 Adaptador de flange NPT (s) |
★ |
| Válvulas de ventilação/descolagem |
| D7 |
Flanca coplanar sem saídas de escoamento/ventilação |
|
| DC |
Portos deixados abertos - Nenhum |
|
| Fecho de conduto(8) |
| DO |
316 TSS, tampão de conduta |
★ |
| Conexão de processo RC1⁄4 RC1⁄2(35) |
| D9 |
Flanca RC1⁄4 com adaptador de flange RC1⁄2 - SST |
|
| Pressão máxima de linha estática |
| P9 |
4500 psig (310,26 bar) limite de pressão estática (Rosemount 3051CD Intervalos 2 ̊5 apenas) |
★ |
| Parafusos de aterramento(8) ((36) |
| V5 |
Equipamento externo de parafusos de terra |
★ |
| Finalização da superfície |
| Q16 |
Certificação do acabamento da superfície para vedações sanitárias remotas |
★ |
| Kit de ferramentas relatórios de desempenho do sistema total |
| QZ |
Relatório de cálculo do desempenho do sistema de vedação remoto |
★ |
| Conector elétrico de condução(8) |
| GE |
M12, 4-pin, conector masculino (eurofast)®) |
★ |
| GM |
Um conector de tamanho mini, de 4 pinos, masculino (minifast)®) |
★ |
| NACE®Certificado(37) |
| Q15 |
Certificado de conformidade com a NACE MR0175/ISO 15156 para materiais molhados |
★ |
| Q25 |
Certificado de conformidade com a NACE MR0103 para materiais molhados |
★ |
| Temperatura fria(38) |
| BR5(39) |
Função a temperatura fria a 58 °F (50 °C) |
★ |
| BR6(40) |
Função a temperatura fria a 76 °F (60 °C) |
★ |
| Configuração de revisão HART (requer código de saída do protocolo HART A)(3) |
| HR5 |
Configuração para HART Rev. 5 |
★ |
| HR7 |
Configurado para HART Rev. 7 |
★ |
| Número de modelo típico: 3051CD 2 A 2 2 A 1 A B4 |
|
Bom serviço na WTL:
> Oferecemos alta qualidade, entrega rápida, preço competitivo para Mitsubishi Servo Motor e Servo Drive.
> Por favor, envie sua RFQ para obter o preço mais recente.
> Normalmente, enviaremos os itens em 1-2 semanas após receber o pagamento.
> Nós podemos enviar para você por UPS/DHL//EMS/Fedex. Por favor, entre em contato conosco e usaremos os seus meios preferidos.
> Temos um grande stock e os preços são variáveis, por isso, às vezes os preços que publicamos não são precisos.
Se necessário, contacte-nos para obter preços específicos.
A nossa marca principal:
Por favor verifique seu email!
