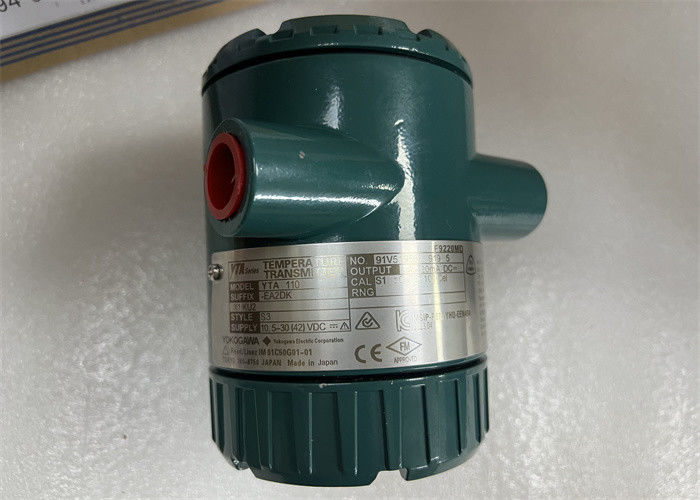

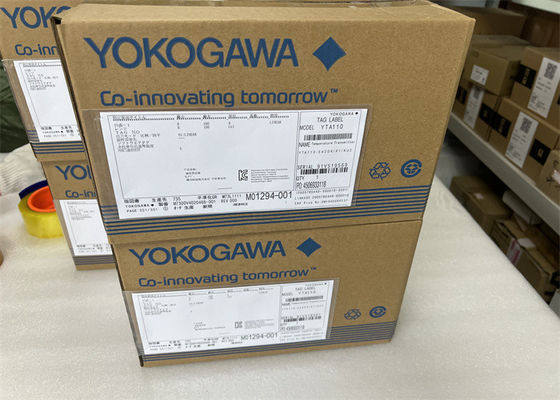

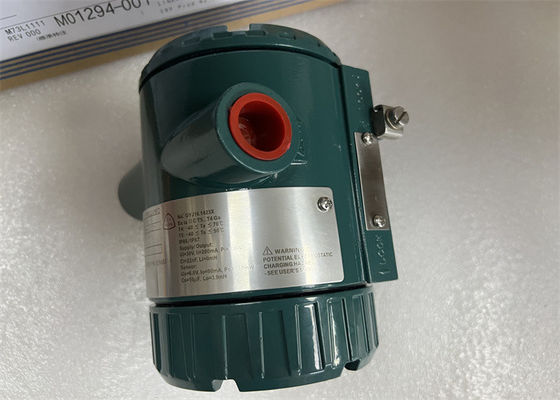

Original novo do transmissor de pressão diferencial de YoKogawa YTA110-EA2DK/X1/KU2

Original novo do transmissor de pressão diferencial de YoKogawa YTA110-EA2DK/X1/KU2

O YTA110 é o transmissor da temperatura do elevado desempenho que aceita o par termoelétrico, a RTD, os ohms ou dos milivolts da C.C. entradas e os converte a uns 4 ao sinal da C.C. de 20 miliampère para a transmissão. O YTA110 apoia protocolo de comunicação do CÉREBRO ou do CERVO. O YTA110 nele configuração padrão é certificado por TU¨ V como a conformação com o SIL2 para a exigência de segurança.

■CARACTERÍSTICAS

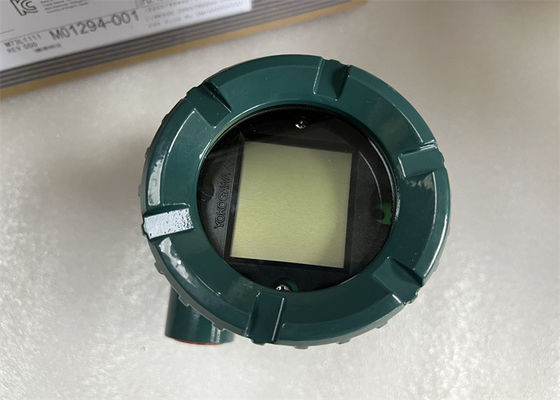

O elevado desempenho Microprocesser-baseado detectando a tecnologia assegura a precisão a longo prazo e a confiança alta. O alojamento alto do Duplo-compartimento da confiança realiza a capacidade alta da resistência aos ambientes ásperos, e YTA110 tem a capacidade SIL2 para a exigência de segurança. A variedade de entradas do sensor o tipo de entrada do sensor é usuário-selecionável dos pares termoelétricos (T/C), RTDs, ohms, ou milivolts da C.C. O protocolo de comunicação do CÉREBRO ou do HART® de uma comunicação de Digitas está disponível. A configuração do insturment pode ser mudada pelo usuário com utilização do comunicador de BT200 ou de CERVO. os Auto-diagnósticos funcionam auto-diagnósticos que contínuos a capacidade asseguram o desempenho a longo prazo e mais barato da posse. A exposição do LCD com bargraph a exposição do LCD fornece um readout digital e o bargraph dos por cento simultaneamente

■PADRÃO

ESPECIFICAÇÕES? Precisão das ESPECIFICAÇÕES de RENDIMENTO (precisão do A/D/período + precisão de D/A) ou? 0.1% do período calibrado, qualquer é maior. Veja a tabela 1. no ± 0.5˚C da precisão da compensação da junção fria da página 3. (para o T/C somente) (± 0.1% do efeito de temperatura ambiental do ˚F) do ± 0,9 (pela mudança de 10 ˚C) ou ± (coeficiente de temperatura /span), qualquer é maior. Veja a tabela 2. para o coeficiente de temperatura. RTD da estabilidade: ? 0,1% da leitura ou? 0.1°C por 2 anos, qualquer é maior em 23? 2°C

T/C: ? 0,1% da leitura ou? 0.1°C pelo ano, qualquer é maior em 23? 2°C. RTD de uma estabilidade de 5 anos: ? 0,2% da leitura ou? 0.2°C, qualquer é maior em 23? 2°C.T/sC: ? 0,4% da leitura ou? 0.4°C, qualquer é maior em 23? o efeito de 2°C. IRF testado por EN 50082-2, intensidade de campo o ± 0.005% do efeito da fonte de alimentação de até 10 V/m. do período da calibração pela vibração do volt efetua 10 a 60 hertz 0,21 do pico de 3G milímetros de deslocamento 60 a 2000 hertz de efeito de posição nenhuns

■FUNCIONAL

As ESPECIFICAÇÕES entraram o tipo entrado são selecionáveis: Pares termoelétricos, 2, 3, e 4 fio RTDs, ohms e milivolts da C.C. Veja que a tabela 1. em limites do período & de escala da página 3. vê a tabela 1. na resistência da fonte do sinal entrado da página 3. (para o T/C, o milivolt) 1 k ou em uma mais baixa resistência entrada do fio de ligação (para RTD, ohm) 10 pelo fio ou dois um fio mais a rendimento baixo 4 à C.C. de 20 miliampère. Escala da saída: 3,68 miliampères protocolo ao ® do CÉREBRO ou do CERVO de 20,8 miliampère são sobrepostos nos 4 ao sinal de 20 miliampère. Todo o único valor dos followings pode ser selecionado como o sinal de saída análoga. Sensor 1, temperatura terminal. Também, até três dos valores acima podem ser indicados na exposição do LCD ou ser lidos através de uma comunicação. O entrada/saída /GND do isolamento isolou-se a uma C.C. de 500 V

Coeficiente de temperatura da tabela 2.

Note1: O efeito de temperatura ambiental pela mudança 10°C é? 0,1% ou? (coeficiente de temperatura/período), qualquer é maior.

Note2: O “abs.reading” em Table2 significa o valor absoluto da leitura em °C.

Exemplo da leitura do Abs; Quando o valor da temperatura é 250 Kelvin, a leitura do Abs é 23,15, absoluto (250? 273,15).

Exemplo do efeito de temperatura ambiental;

Circunstâncias;

1) Sensor entrado: Pt100

2) Escala da calibração: ? 100 a 100°C

3) Lendo o valor: ? efeito de temperatura 50°C ambiental por 10°C; Coeficiente de temperatura/Span= (0.08°C? 0.02/100? |? 50°C|)/{100°C? (? 100°C)} = 0,00045 → 0,045% consequentemente, efeito de temperatura ambiental são? 0.1%/10°C

■DIMENSÕES

montagem horizontal da tubulação de 2-polegada

< Ordering="" Information="">

Especifique o seguinte ao pedir o modelo, os códigos do sufixo, e códigos opcionais

O instrumento é enviado com os ajustes mostrados na tabela A. Especificação o seguinte quando necessário.

1. Tipo do sensor. Para a entrada da RTD e da resistência, especifique o número de fio também. (Exemplo; Sistema do fio Pt200 3)

2. Escala e unidade da calibração 1) A escala da calibração pode ser especificada dentro da escala da medida mostrada na tabela 1. na página 3. 2) Especifique uma escala de? C, K? F ou? R para a entrada da temperatura. ? F e? R estão disponíveis quando o código opcional D2 é especificado. Não é necessário especificar a unidade de milivolt e as entradas do ohm, para estas unidades automaticamente serão milivolt ou Ω.

3. Número de etiqueta

4. Outros artigos relativos com opção de /CA das opções reservam especificar o descritor de ajuste para o tipo de protocolo do CERVO na fábrica. Especifique acima a 16 caráteres a ser entrados no parâmetro do descritor.
