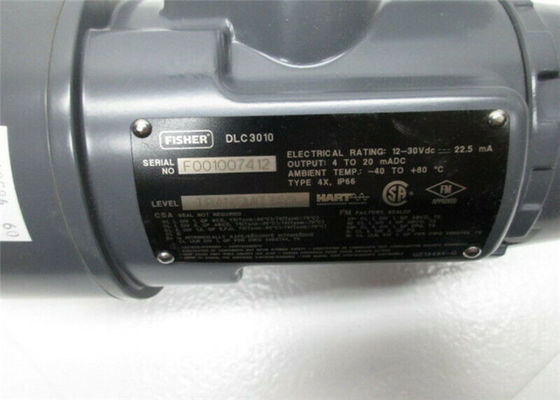

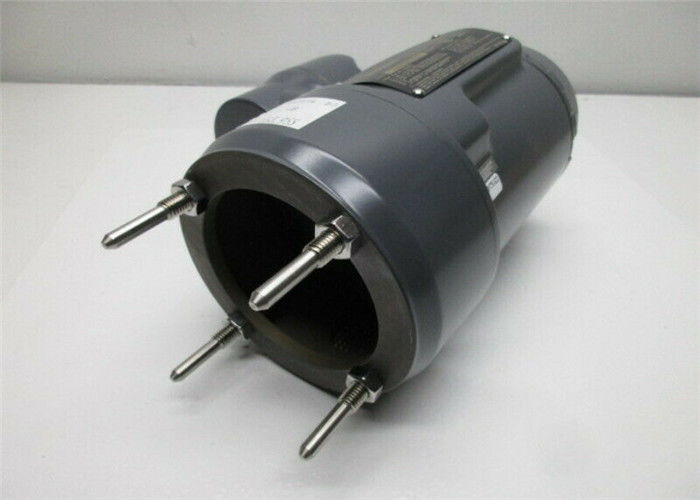

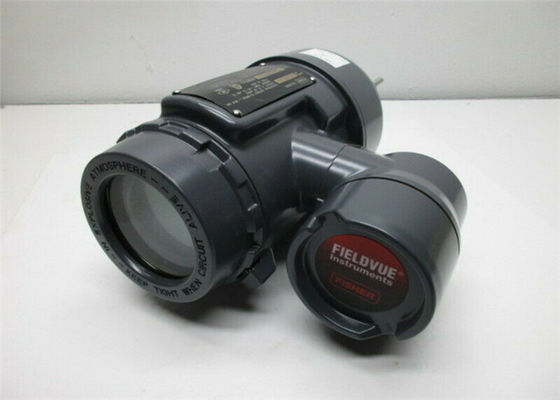

Regulador de nível digital da C.C. do regulador de nível 12~30V do CERVO 249W Digitas de DLC3010 Fihser
Especificações
As especificações para o regulador de nível DLC3010 digital são mostradas na tabela 1-1. As especificações para o sensor 249 são mostradas na tabela 1-3. As especificações para o comunicador do campo podem ser encontradas no produto
Manual para o comunicador do campo.
Documentos relacionados
A outra contenção dos documentos relativa à informação ao
Regulador de nível DLC3010 digital e 249 sensores
inclua:
Boletim 11,2: DLC3010 − FIELDVUE DLC3010
Regulador de nível de Digitas (D102727X012)
Regulador de nível de FIELDVUE DLC3010 Digitas
Guia do início rápido (D103214X012)
Usando instrumentos de FIELDVUE com Smart
− de HART Loop Interface e do monitor (ELE)
Suplemento a HART Communicating FIELDVUE
Manuais da instrução do instrumento (D103263X012)
Monitor audio para o − de HART Communications
Suplemento a HART Communicating FIELDVUE
Manuais da instrução do instrumento (D103265X012)
Manual prendido da instrução de 249 sensores de Displacer
(D200099X012)
Instrução dos sensores de Cageless 249 Displacer
Manual (D200100X012)
Sensor de Fisher 249VS Cageless Displacer
Manual da instrução (D103288X012)
sensor nivelado do estilo da bolacha de 249W Cageless
Manual da instrução (D102803X012)
Simulação de condições de processo para a calibração
de Fisher Level Controllers e de transmissores —
Suplemento a 249 manuais da instrução do sensor
(D103066X012)
Suplemento a uma instrução de 249 sensores
Informação do torque do Manual-parafuso (D103220X012)
Monografia técnica 7: A dinâmica do nível
e controle de pressão
Monografia técnica 18: Densidade do nível-Trol
Transmissor
Monografia técnica 26: Diretrizes para
Seleção do equipamento líquido do controle nivelado
Estes documentos estão disponíveis de seu Emerson
OUTROS PRODUTOS SUPERIORES
| Motor de Yasakawa, SG do motorista |
Motor HC- de Mitsubishi, HA |
| Módulos 1C- de Westinghouse, 5X- |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756- do AB, 1759 - tela táctil 2711- |
| SR. da movimentação de Mitsubishi, motor HA -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0- de Fanuc, movimentação |
Transmissor EJA- de Yokogawa |
| Transmissor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, movimentação MH |
Módulo 6ES- de Siemens, tela táctil 6AV- |
Parâmetro técnico principal
Fonte de alimentação: C.C. 12~30V; o controlador tem a proteção reversa da polaridade. (quando o CERVO for
comunicar-se, a tensão da C.C. do controlador ≥17.75V)
Sinal de saída: C.C. de 4~20 miliampère (sentido positivo – o aumento do nível, a relação, ou a densidade fazem a saída
aumento; Sentido negativo – o aumento do nível, a relação, ou a densidade fazem a diminuição da saída.)
Escala de medição: 300mm-2500mm (possa igualmente sobre a escala)
Pressão nominal: ≤42.0Mpa
Diâmetro nominal: DN40 ou como o pedido dos clientes
Temperatura ambiental: – 40ºC a +80ºC (quando ≤-30ºC, nenhuma exposição do LCD)
Temperatura de funcionamento: – 70ºC a +400ºC
Precisão de medição: 0,5%
Influência da fonte de alimentação: Quando a tensão da fonte de alimentação varia entre mínimo e máximo, a mudança da saída está dentro<> de 0,2%. do completo.
Exposição do LCD: Sinal da corrente de saída, variável de processo, temperatura do processo, escala da porcentagem, ângulo da rotação do tubo do torque.
Diferença média da densidade: ³ de ≥0.08g/cm
Material do tubo do torque: Configuração padrão Inconel 600, ou Monel, HasetlloyC-276
Material molhado: 304,316L ou como o pedido dos clientes
Padrão da flange: HG/T20592-2009, HG/T20615-2009 ou como o pedido dos clientes
Entrada do poder: Dois NPT 1/2 (linha fêmea) ou como o pedido dos clientes
À prova de explosões: Isolamento ExdCT6 da explosãoⅡ, Ⅱ intrinsecamente seguro CT6 de Exia
Categoria da proteção: IP66
Ligação em ponte do alarme: Para o autodiagnóstico à falha das variáveis de processo (por exemplo, a falha eletrônica da irregularidade do módulo). Configurar as variáveis de processo de alarmes de alto e baixo.
Usando o comunicador do campo, você pode executar diversas operações com o regulador de nível DLC3010 digital. Você pode interrogar, para configurar, para calibrar, ou teste o regulador de nível digital. Usando o protocolo do CERVO, a informação do campo pode ser integrada em sistemas de controlo ou ser recebida em uma única base do laço.
Os reguladores de nível DLC3010 digitais são projetados substituir diretamente transmissores nivelados pneumáticos e eletro-pneumáticos padrão. DLC3010 digital
os reguladores de nível montam em uma grande variedade de prendido e cagelss 249 sensores nivelados. Montam no tipo sensores nivelados do displacer de outros fabricantes com o uso de adaptadores de montagem.
249 sensores prendidos (veja a tabela 1-6)
249, lado-montagem dos sensores 249B, 249BF, 249C, 249K, e 249L na embarcação com o displacer
montado dentro de uma gaiola fora da embarcação. (O 249BF prendeu o sensor está disponível somente em Europa, em Médio Oriente, e em África.)
249 sensores de Cageless (veja a tabela 1-7)
Parte-montagem dos sensores 249BP, 249CP, e 249P na embarcação com o displacer que pendura para baixo na embarcação.
Lado-montagens do sensor 249VS na embarcação com o displacer que pendura para fora na embarcação.
o sensor do bolacha-estilo 249W monta sobre uma embarcação ou em uma gaiola cliente-fornecida.
Rosemount
3051CD0A02A1AB1H2L4M5
Novo
Rosemount
3051CD1A02A1AB1H2L4M5
Novo
Rosemount
3051CD2A02A1AB1H2L4M5
Novo
Rosemount
3051CD3A02A1AB1H2L4M5
Novo
Rosemount
3051CD4A02A1AB1H2L4M5
Novo
Rosemount
3051CD5A02A1AB1H2L4M5
Novo
Rosemount
3051TG1A2B21A
Novo
Rosemount
3051TG3A2B21AB4
Novo
Rosemount
3051TG1A2B21AB4M5K5
Novo
Rosemount
3051TG5A2B21AB4M5E5
Novo
Rosemount
3051TG5A2C21AB4M5K5
Novo
Rosemount
3051TA1A2B21AB4M5K5
Novo
Rosemount
3051TA3A2B21AB4M5E5
Novo
Rosemount
3051TA3A2B21AB4M5I5
Novo
Rosemount
3051GP1A2B21AB4M5
Novo
Rosemount
3051GP3A2B21AB4M5K5
Novo
Rosemount
3051GP4A2B21AB4M5E5
Novo
Rosemount
3051GP5A2B21AB4M5I5
Novo
Rosemount
3051CG1A02A1AB1H2L4M5
Rosemount
3051CG1A02A1AB3H2L4M5
Rosemount
3051CG4A02A1AB1H2L4M5K5
Novo
Rosemount
3051CG4A02A1AB1H2L4M5I5
Novo
Rosemount
3051CG5A02A1AB3H2L4M5I5
Novo
Rosemount
3051CA1A02A1AB1H2L4M5
Novo
Rosemount
3051CA2A02A1AB1H2L4M5K5
Novo
Rosemount
3051CA4A02A1AB1H2L4M5E5
Novo
Rosemount
3051CA5A02A1AB1H2L4M5I5
Novo
Rosemount
3051CA3A02A1AB3H2L4M5K5
Novo
Rosemount
3051CA5A02A1AB3H2L4M5K5
Novo
Rosemount
3051CA1A02A1AB3H2L4M5E5
Novo
FAQ
Q1. Que sobre o prazo de execução?
: 3-5 dias para a amostra que prepara-se, 8-10 dias de trabalho para a produção em massa.
Q2. Você tem algum limite de MOQ de movimentações servo industriais?
: Baixo MOQ, 1pc está disponível.
Q3. Como você envia os bens e quanto tempo ele toma para chegar?
: Navio por DHL, por UPS, por Fedex ou por TNT. Toma 3-5 dias para chegar. Linha aérea e mar que enviam igualmente opcional.
Em segundo lugar, durante o período de garantia, nós enviaremos luzes novas com ordem nova para a quantidade pequena. Para produtos defeituosos do grupo, nós repará-los-emos e enviar-nos-os novamente você ou pode discutir a solução que inclui o aviso de acordo com a situação real.
