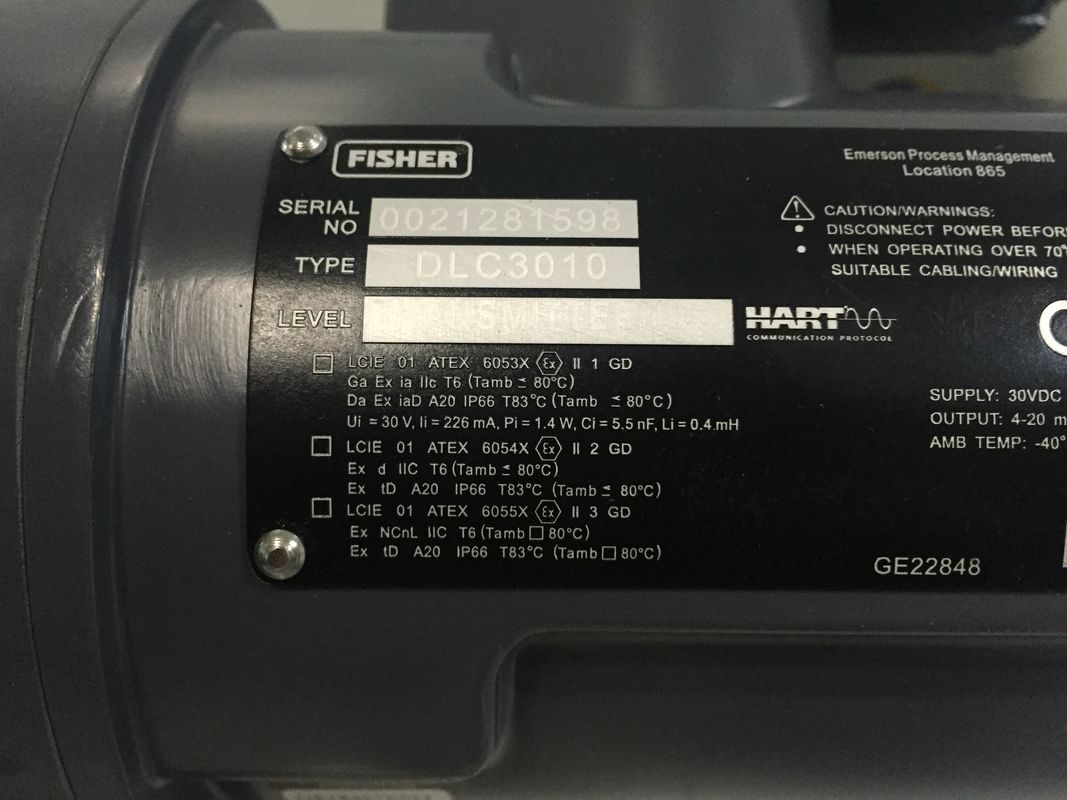

DLC3010 Fihser HART 249W Controlador de nível digital 12~30V DC Controlador de nível digital
Especificações
As especificações para o controlador de nível digital DLC3010 são mostradas no quadro 1-1. As especificações para o sensor 249 são mostradas no quadro 1-3.As especificações do comunicador de campo podem ser encontradas no produto
Manual para o comunicador de campo.
Documentos relacionados
Outros documentos que contenham informações relacionadas com o
Controlador de nível digital DLC3010 e 249 sensores
incluem:
Boletim 11.2:DLC3010 − FIELDVUE
Controlador de nível digital (D102727X012)
Controlador de nível digital FIELDVUE DLC3010
Guia de arranque rápido (D103214X012)
Usando instrumentos FIELDVUE com o Smart
HART Loop Interface and Monitor (HIM) −
Suplemento ao HART Communicating FIELDVUE
Manual de instruções do instrumento (D103263X012)
Monitor de áudio para comunicações HART −
Suplemento ao HART Communicating FIELDVUE
Manual de instruções do instrumento (D103265X012)
Manual de instruções dos sensores de deslocamento em jaula 249
(D200099X012)
Instruções para os sensores de deslocamento sem gaiolas 249
Manual (D200100X012)
Sensor de deslocamento sem gaiolas Fisher 249VS
Manual de instruções (D103288X012)
249W Sensor de nível de estilo de wafer sem gaiolas
Manual de instruções (D102803X012)
Simulação das condições de processo para calibração
dos controladores e transmissores de nível de Fisher
Suplemento aos 249 manuais de instruções dos sensores
(D103066X012)
Suplemento à instrução 249 do sensor
Manual Informações sobre o binário do parafuso (D103220X012)
Monografia técnica 7: A dinâmica do nível
e Controle de pressão
Monografia Técnica 18: Densidade de pesca de nível
Transmissor
Monografia Técnica 26: Orientações
Seleção do equipamento de controlo do nível do líquido
Estes documentos estão disponíveis na sua Emerson
Outros produtos superiores
| Motor Yasakawa, motorista SG- |
Mitsubishi Motor HC, HA- |
| Módulos Westinghouse 1C, 5X... |
Emerson VE, KJ... |
| Honeywell TC, TK... |
Módulos GE IC - |
| Módulo ABB |
Modulo AB 1756-1759 - Ecrã de tour 2711 |
| Mitsubishi Drive MR-, Motor HA -,HC |
Emerson Moudles, KJ... |
| Motor de ventoinha A0-Drive |
Transmissor Yokogawa EJA- |
| Transmissor Rosemount 3051 |
Modulo Schneider 140- |
| Panasonic Motor, conduza MH- - |
Módulo Siemens 6ES, touch screen 6AV |
Parâmetro técnico principal
Fornecimento de energia: 12 ~ 30V DC; o controlador tem proteção de polaridade inversa.
comunicando, a tensão do controlador ≥ 17,75 V CC)
sinal de saída: 4~20 mA DC (direção positiva) - Não. o aumento do nível, da interface ou da densidade de saída
aumento; direcção negativa - Não. O aumento do nível, da interface ou da densidade reduz a produção.)
Faixa de medição: 300 mm ≈ 2500 mm (também pode ser superior à faixa)
Pressão nominal: ≤ 42,0Mpa
Diâmetro nominal: DN40 ou conforme o cliente- Não. pedido
Temperatura ambiente: - Não.40oC a +80oC (quando ≤- Não.30oC, sem ecrã LCD)
Temperatura de funcionamento: - Não.70oC a + 400oC
Precisão de medição: 0,5%
Influência da fonte de alimentação: Quando a tensão da energia fornecimento varia entre min. e max. , a mudança de saída está dentro < ±00,2% da escala total.
Display LCD: sinal de corrente de saída, variável de processo, temperatura de processo, intervalo percentual, ângulo de rotação do tubo de binário.
Diferença de densidade média: ≥ 0,08 g/cm3
Material do tubo de binário: Padrão csobre a figuração Eu...Nconel 600 ou Monel, Alloy C-276
Material molhado: 304,316L ou conforme os clientes- Não. pedido
Padrão de flange: HG/T20592-2009,HG/T20615-2009 ou conforme o cliente- Não. pedido
Entrada de energia: dois NPT 1/2 (fios femininos) ou como clientes- Não. pedido
A prova de explosão: Isolamento contra explosões ExdIICT6, intrinsecamente seguro ExdIICT6
Grau de proteção: IP66
Alarme de emergência: Para o autodiagnóstico da falha da imprecisão das variáveis do processo (por exemplo, falha do módulo eletrónico). variáveis de alarmes altos e baixos.
Usando o Field Communicator, você pode realizar várias operações com o controlador de nível digital DLC3010.Usando o protocolo HART, as informações provenientes do campo podem ser integradas nos sistemas de controlo ou recebidas num único circuito.
Os controladores de nível digitais DLC3010 são projetados para substituir diretamente os transmissores de nível pneumáticos e eletro-pneumáticos padrão.
Os reguladores de nível são montados numa grande variedade de sensores de nível em gaiolas e cageis.
249 Sensores em gaiolas (ver quadro 1-6)
249, 249B, 249BF, 249C, 249K e 249L sensores montados lateralmente no recipiente com o deslocador
(O sensor em jaula 249BF está disponível apenas na Europa, Médio Oriente e África.)
249 Sensores sem gaiolas (ver quadro 1-7)
Os sensores 249BP, 249CP e 249P montados em cima do recipiente com o deslocador pendurado no recipiente.
Montagem lateral do sensor 249VS no recipiente com o deslocador pendurado no recipiente.
O sensor de estilo wafer de 249W é montado em cima de um recipiente ou em uma gaiola fornecida pelo cliente.
