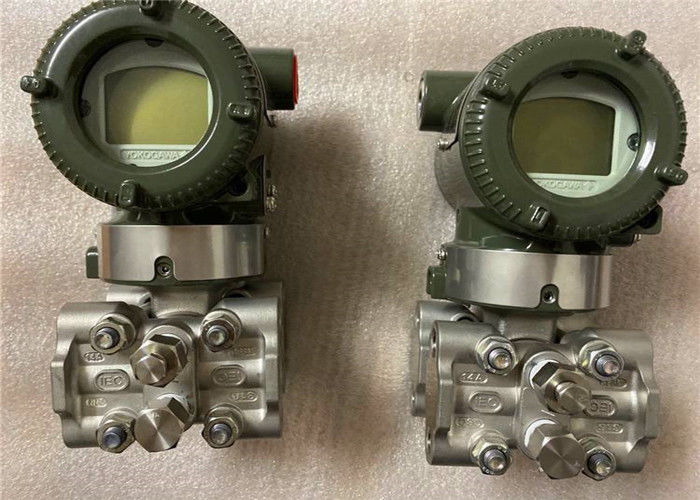

Transmissor de temperatura de pressão Yokogawa EJA110E-JFS5G-912DD/D4
Detalhes rápidos
· Local de Origem: Japão
· Marca: Yokogawa
· Número do modelo: EJA110E-JFS5G-912DD/D4
· Saída: 4-20mA com protocolo HART
· Precisão:±0,065% da amplitude
· Flange da tampa:SUS316, Hastelloy C-276, Monel
· Fonte de alimentação: 10,5 a 42V
· Montagem: montagem em tubo de 2 polegadas
embalagem e entrega
| Detalhes da embalagem: |
Padrão de caixa |
| Detalhe da entrega:44 |
4~6 semanas após detalhes do pedido |
Especificações
EJA110A
1. Alta precisão, excelente estabilidade a longo prazo
2. usado para medir fluxo de líquido, gás e vapor. Saída: sinal de 4 a 20 mA DC.
Transmissor de pressão diferencial YOKOGAWA DPharp EJA110A
CARACTERÍSTICAS:
Excelente desempenho e estabilidade:
A série EJA utiliza um silício monocristalino formado, um material perfeito que não possui histerese em mudanças de pressão ou temperatura.O sensor minimiza a sobrepressão, a mudança de temperatura e os efeitos da pressão estática e, portanto, oferece estabilidade incomparável a longo prazo.
Design compacto e leve:
Metade do peso dos modelos convencionais graças à miniaturização da caixa com amplificador ASIC, estrutura da célula de pressão e flange.O ASIC utiliza o número mínimo de peças e melhora a confiabilidade do amplificador.
Capacidade de comunicação Fieldbus:
Fieldbus é um sistema de comunicação digital bidirecional.É uma tecnologia revolucionária para configuração de sistemas de controle de instrumentação e um sucessor promissor da comunicação analógica padrão de 4 a 20 mA usada atualmente na maioria dos instrumentos de campo.
CÓDIGOS DE MODELO E SUFIXO:
| Modelo |
Códigos opcionais |
Descrição |
| EJA110A |
· · · · · · · · · · |
Transmissor de pressão diferencial |
| Sinal de saída |
-D · · · · · · ·
-E · · · · · · · ·
-F · · · · · · · ·
-G · · · · · · ·
|
4 a 20 mA DC com comunicação digital (protocolo BRAIN)
4 a 20 mA DC com comunicação digital (protocolo HART, consulte GS 01C22T01-00E)
Comunicação digital (protocolo FOUNDATION Fieldbus, consulte GS 01C22T02-00E)
Comunicação digital (protocolo PROFIBUS PA, consulte GS 01C22T03-00E)
|
|
Medição
extensão (cápsula)
|
EU · · · · · · · ·
M · · · · · · · ·
H · · · · · · · ·
V · · · · · · · ·
|
0,5 a 10 kPa {50 a 1000 mmH2O} {2 a 40 polH2O} {5 a 100 mbar}
1 a 100 kPa {100 a 10.000 mmH2O} {4 a 400 polH2O} {10 a 1.000 mbar}
5 a 500 kPa { 0,05 a 5 kgf/cm2} {20 a 2.000 inH2O} {50 a 5.000 mbar}
0,14 a 14 MPa { 1,4 a 140 kgf/cm2}*1 {20 a 2.000 psi} {1,4 a 140 bar}
|
|
Molhado
material de peças * 11
|
S# · · · · · · ·
H# · · · · · · ·
M# · · ·· · · ·
T · · · · · · · ·
A#· · · · · · · ·
D · · · · · · · ·
B# · · · · · · ·
|
[Corpo]ˆ² [Cápsula] [Tampão de ventilação]
SCS14A SUS316Lˆ5 SUS316ˆ13
SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13
SCS14A Monelˆ6 SUS316 ˆ13
SCS14A Tântalo ˆ6 SUS316 ˆ13
Equivalente a Hastelloy C-276ˆ³ Hastelloy C-276 ˆ6ˆ 12 Hastelloy C-276 ˆ12
Hastelloy C-276 equivalente ˆ³ Tântalo ˆ³ Hastelloy C-276 ˆ12
Monel equivalente ˆ4 Monel ˆ6 Monel
|
|
Processo
conexões
|
0 · · · · · · · ·
1 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · ·
|
sem conector de processo (Rc1/4 fêmea nos flanges da tampa)
com conector de processo fêmea Rc1/4
com conector de processo fêmea Rc1/2
com conector de processo fêmea 1/4 NPT
com conector de processo fêmea 1/2 NPT
sem conector de processo (fêmea 1/4 NPT nos flanges da tampa)
|
|
Parafusos e
material de nozes
|
A · · · · · · · ·
B · · · · · · · ·
C · · · · · · · ·
|
[Pressão máxima de trabalho]
SCM435 16 MPa {160 kgf/cm2}*9
SUS630 16 MPa {160 kgf/cm2}*9
SUH660 16 MPa {160 kgf/cm2}*9
|
| Instalação |
-2 · · · · · · · ·
-3 · · · · · · · ·
-6 · · · · · · · ·
-7 · · · · · · · ·
-8 · · · · · · · ·
-9 · · · · · · · ·
|
Tipo de tubulação de impulso vertical, alta pressão do lado direito, conector do processo voltado para cima*7
Tipo de tubulação de impulso vertical, alta pressão do lado direito, lado negativo do conector do processo*7
Tipo de tubulação de impulso vertical, alta pressão do lado esquerdo, conector do processo voltado para cima*7
Tipo de tubulação de impulso vertical, alta pressão do lado esquerdo, lado negativo do conector do processo*7
Tipo de tubulação de impulso horizontal, alta pressão do lado direito*8
Tipo de tubulação de impulso horizontal, alta pressão do lado esquerdo*8
|
|
Elétrico
conexão
|
0 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · ·
7 · · · · · · · ·
8 · · · · · · · ·
9 · · · · · · · ·
A · · · · · · · ·
C · · · · · · · ·
D · · · · · · · ·
|
G1/2 fêmea, uma conexão elétrica
1/2 NPT fêmea, duas conexões elétricas sem plugue cego
Pg 13,5 fêmea, duas conexões elétricas sem plugue cego
M20 fêmea, duas conexões elétricas sem plugue cego
G1/2 fêmea, duas conexões elétricas e um plugue cego
1/2 NPT fêmea, duas conexões elétricas e um plugue cego
Pg 13,5 fêmea, duas conexões elétricas e um plugue cego
M20 fêmea, duas conexões elétricas e um plugue cego
G1/2 fêmea, duas conexões elétricas e um plugue cego SUS316
1/2 NPT fêmea, duas conexões elétricas e um plugue cego SUS316
M20 fêmea, duas conexões elétricas e um plugue cego SUS316
|
|
Integrante
indicador
|
D · · · · · · · ·
E · · · · · · · ·
N · · · · · · · ·
|
Indicador digital
Indicador digital com interruptor de configuração de faixa*10
(Nenhum)
|
|
Montagem
suporte
|
A · · · · · · · ·
B · · · · · · · ·
J · · · · · · · ·
C · · · · · · · ·
D · · · · · · · ·
K · · · · · · · ·
N · · · · · · · ·
|
Montagem em tubo de 2 polegadas em aço carbono SECC (tipo plano)
Montagem em tubo SUS304 de 2 polegadas (tipo plano)
Montagem em tubo SUS316 de 2 polegadas (tipo plano)
Montagem em tubo de 2 polegadas de aço carbono SECC (tipo L)
Montagem em tubo SUS304 de 2 polegadas (tipo L)
Montagem em tubo SUS316 de 2 polegadas (tipo L)
(Nenhum)
|
| Códigos opcionais |
|
/◊ Especificação opcional |
A série de transmissores EJA-E é a evolução mais recente da família DPharp de transmissores de pressão da Yokogawa.Lançado em 2012, ele combina a robustez e o sucesso da série EJA-A com o desempenho da série EJX-A para oferecer o tipo de produto que você espera da Yokogawa.
O EJA110E é nosso transmissor de pressão diferencial de montagem tradicional padrão nesta série.
Os recursos do EJA110E incluem:
- 0,055% de precisão (0,04% de precisãoopcional)
- 0,1% de estabilidade por 10 anos
- Tempo de resposta de 90 ms
- Certificação Exida e TUV SIL 2 / SIL3
- MWP 2.300 psi (MWP 3.600 psiopção)
- Configuração de parâmetros locais (LPS)
