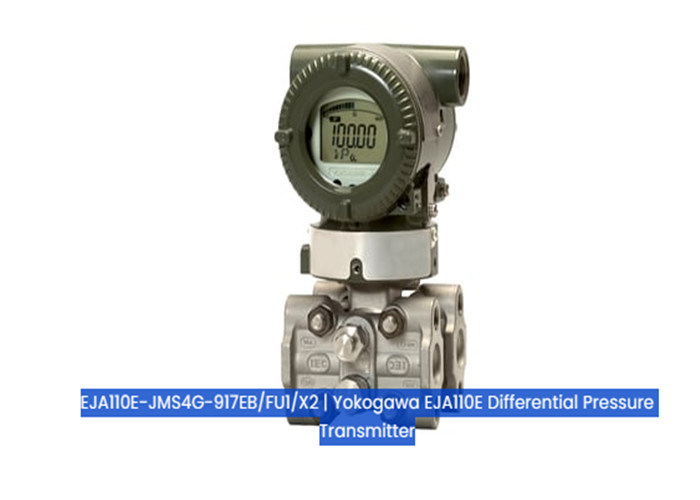

EJA110E-JMS4G-917EB/FU1/X2
Número da parte:EJA110E-JMS4G-917EB/FU1/X2
Modelo e códigos de sufixo
- Modelo:EJA110E-Transmissor de pressão diferencial
- sinal de saída:-J-4 a 20 mA DC com comunicação digital (protocolo HART 5/HART 7)?
- Espaço de medição (cápsula):M-1 a 100 kPa (4 a 400 inH2O)
- Material das peças molhadas:S
Flanca de cobertura e conector de processo: ASTM CF-8M?
Cápsula: Hastelloy C-2764(Diafragma);F316L SST, 316L SST (Outros)
Garrafa de cápsula: Teflão revestido 316L SST
Enxaguante de ventilação: 316 SST
- Conexões de processo:4-com conector de processo feminino 1/2 NPT
- Materiais para parafusos e porcas:G-316L SST
- Instalação:- 9-Tubulação horizontal e alta pressão do lado esquerdo
- Caixa do amplificador:1-Alumínio fundido
- Conexão elétrica:7-1/2 NPT feminina, duas conexões elétricas e uma tomada cega5
- Indicador integral:E-Indicador digital com o interruptor de regulação do intervalo (apertar o botão)6
- Suporte de montagem:B-Instalação de tubos 304 SST de 2 polegadas, tipo plano (para tubulações horizontais)
- Códigos facultativos:/FU1 -Empréstimo de capital próprio (FCA)7, 8
- Códigos facultativos:/X2 -Pintura - Alteração de revestimento - Revestimento anticorrosivo9, 10
Nota:
As marcas "*" indicam a selecção mais típica para cada especificação.
- HART 5 ou HART 7 é selecionável.
- Os utilizadores devem ter em conta as características do material das peças molhadas seleccionadas e a influência dos fluidos de processo.materiais inadequados podem resultar na fuga de corrosivosfluidos de processo e causar ferimentos ao pessoal e/ou danosÉ também possível que o próprio diafragma possa ser danificado e que o material proveniente do material quebrado seja retirado.diafragmae o fluido de enchimento pode contaminar os fluidos de processo do utilizador.Seja muito cuidadoso com fluidos de processo altamente corrosivos, tais como ácido clorídrico, ácido sulfúrico, hidrogénioSulfeto, sódioHipoclorito e vapor de alta temperatura (150 °C [302 °F] ouPara informações pormenorizadas sobre oMaterial das peças molhadas.
- Versão do 316 SST, equivalente ao SCS14A.
- Aço Hastelloy C-276 ou ASTM N10276.
- O material de um tapete cego é uma liga de alumínio ou 304 SST.
- Não aplicável ao código F do sinal de saída.
- Aplicável aos códigos de ligação elétrica 2, 4, 7, 9, C e D.
- Não aplicável ao código de sinal de saída Q.
- Não aplicável aos códigos 2 e 3 da caixa do amplificador.
- Não aplicável com opção de alteração de cor.
- Tempo de execução estimado: 10 - 12 semanas
- Peso do transporte: 7 kg
As características do EJA110E incluem:
- 0.055% de precisão (0.04% de precisão opcional)
- 00,1% Estabilidade por 10 anos
- Tempo de resposta de 90 ms
- Exida e TUV SIL 2 / SIL3 Certificados
- MWP 2,300 psi (opção MWP 3,600 psi)
- Configuração dos parâmetros locais (LPS)
A série de transmissores EJA-E é a evolução mais recente da família de transmissores de pressão DPharp da Yokogawa.Combina a robustez e o sucesso da série EJA-A com o desempenho da série EJX-A para entregar o tipo de produto que você espera da Yokogawa..
O EJA110E é o nosso transmissor de pressão diferencial de montagem tradicional padrão nesta série.
EJA110E Visão geral da especificação
| Tipos de medição |
| Variavel primária |
Pressão diferencial (DP) |
| Variavel secundária |
Pressão estática (SP) |
| Exatidão da referência |
| Variavel primária |
± 0,055% do span |
| Variavel secundária |
± 0,5% de Span disponível |
| Tempo de resposta |
| Variavel primária |
90 msec |
| Variavel secundária |
360 msec |
| Estabilidade a longo prazo |
| Variavel primária |
±0,1% da URL por 10 anos |
| Efeito da sobrepressão |
| Variavel primária |
±0,03% da URL |
| Capacidade de alcance |
| Variavel primária |
100:1 |
