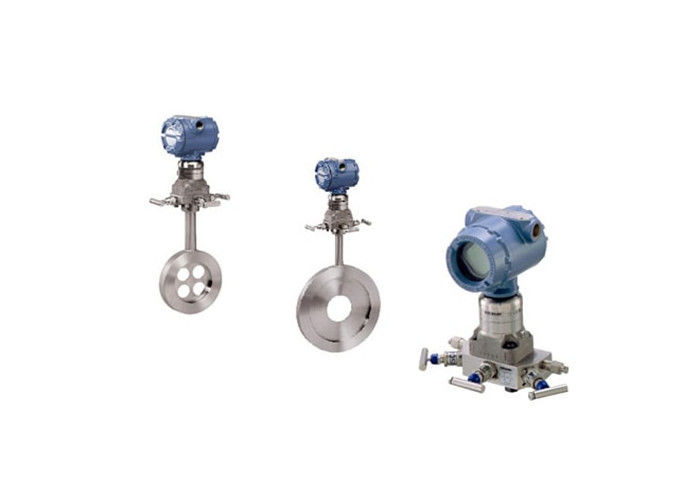

Rosemount 3095MFC Compacto Orifício de Fluxo Meter 1/2 a 12 "tamanho de tubo 4-20mA

Rosemount 3095MFC Compacto Orifício Fluxo Meter 1/2 a 12 "tamanho de tubo 4-20mA

Características

· Ideal para gás e vapor, adequado para líquidos

· Tamanho do tubo de 1/2 a 12"

· Precisão: +/- 0,7% da taxa para gás e vapor

· Redução de fluxo de 8:1

· sinal de 4-20mA baseado na comunicação Hart ou no autocarro de campo

· Instalação simples

· Redução do fluxo directo dos tubos

· Capacidade de montagem directa

· Mecanismo de centralização

· Calcula dinamicamente o fluxo de massa compensado

O medidor de caudal de orifício compacto da série Rosemount 3095MFC é projetado para controle de circuito fechado e aplicações de monitoramento de propósito geral.Integrando o transmissor de pressão 3095 com o elemento primário 405 Compact Orifice, a Rosemount criou um medidor de fluxo diferencial de pressão de alto desempenho, de montagem direta, que reduz o custo de instalação, eliminando a necessidade de acessórios, tubos de impulso, válvulas,adaptadores e colectores, fornecendo um único dispositivo embalado para uma instalação simplificada.

O medidor de fluxo de orifício compacto da série Rosemount 3095MFC é ideal para medição de fluxo de massa de gases e vapor.e calcula dinamicamente o fluxo de massa compensadoAs medições são repetíveis e precisas até ± 0,70% do caudal de massa. Um mecanismo de centralização ajuda a eliminar uma instalação imprópria que pode resultar em erros significativos nas leituras.

Os componentes do medidor de fluxo diferencial de pressão com o orifício compacto Rosemount 3095MFC incluem o seguinte:

Transmissor de pressão multivariável Rosemount 3095

O transmissor multivariável Rosemount 3095 mede com precisão a pressão diferencial, a pressão estática e a temperatura do processo para calcular dinamicamente o fluxo de massa totalmente compensado.É totalmente escalável e permite aos usuários personalizar o desempenho, funcionalidades, sistemas de diagnóstico e de ligação, dependendo da aplicação.O 3095 utiliza software e funcionalidades avançadas, incluindo um sinal de 4-20mA baseado em Hart® Communication ou FOUNDATIONTM fieldbus, unidades de fluxo configuradas pelo utilizador, corte de fluxo baixo e alertas de processo para pressão e temperatura.

Rosemount 405 Compact Orifício

O 405 Compact Orifice é adequado para aplicações de líquido, gás e vapor em tubos de 1⁄2 a 12 polegadas.O 405C Conditioning Compact Oriffice é ideal para aplicações com fluxo de tubulação limitado. Requerendo apenas 2 diâmetros de tubos de uma perturbação a montante (cotovelos duplos, válvulas, redutores), o 405C Conditioning Compact Orifício fornece ± 0,5% de precisão.

Aplicações para o medidor de caudal de orifício compacto Rosemount 3095MFC

· Produção de petróleo e gás

· Refinagem

· Petroquímica

· Potência

· Serviços públicos

· Pulpa e papel

· Gás natural
