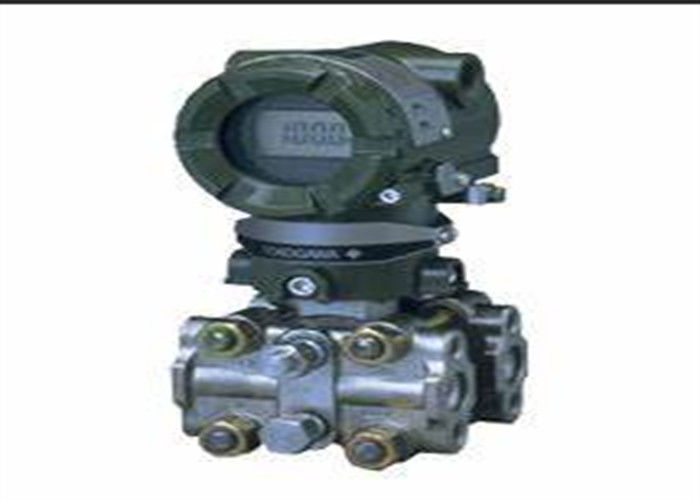

Equipamento de transmissão de pressão diferencial
Descrição do produto (para EJA 110A-EMS4A-24DC/D3)
Especificações
O transmissor de pressão diferencial de alto desempenho modelo EJA110A pode ser utilizado para medir o fluxo de líquido, gás ou vapor, bem como o nível, a densidade e a pressão do líquido.Em seguida, é transmitido um sinal de 4 a 20 mA de corrente contínua correspondente à pressão diferencial. O modelo EJA110A também apresenta configuração e monitorização remotas através de comunicações com o terminal BRAINTM e o host CENTUM CSTM ou XLTM ou HART ® 275.
Especificações normalizadas
Ver GS 01C22T02-00E para o tipo de comunicação FUNDATION Fieldbus e GS 01C22T03-00E para o tipo de comunicação PROFIBUS PA, com a marcação.saída linear, código de material das peças molhadas S e óleo de silicone. Precisão de referência do span calibrado (incluindo os efeitos da linearidade baseada em zero, histeria e repetibilidade)
00,065 % de Span
Para comprimentos inferiores a X
[0,015 + 0,05 ] % de Span
X
Espasão
onde X é igual a:
Cápsula X kPa {em H2
O}
L 3 {12}
M 10 {40}
H 100 {400}
V 1,4 MPa {200 psi}
Características (para o EJA 110A-EMS4A-24DC/D3 ):
Tatic Efeitos de pressão
Efeitos totais por alteração
Cápsula L
[0,07 % Span+0,052 % URL] por 3,4 MPa {500 psi}
Cápsulas M, H e V
[0,1% Span+0,028 % URL] por 6,9 MPa {1000 psi}
Efeito sobre o zero (pode ser corrigido na presença da linha)
Claro)
Cápsula L
[0,02 % Span+0,052 % URL] por 3,4 MPa {500 psi}
Cápsulas M, H e V
0.028 % de URL por 6,9 MPa {1000 psi}
Efeitos da sobrepressão (cápsulas M, H e V)
00,03 % da URL por 16 MPa {2300 psi}
Estabilidade
0.1 % de URL por 60 meses (cápsulas M, H e V)
0.2 % da URL por 12 meses (cápsula L)
Efeitos da fonte de energia
00,005% por Volt (de 21,6 a 32 V DC, 350)
Parâmetros técnicos (para EJA 110A-EMS4A-24DC/D3 ):
Especificações funcionais
Limites da extensão e do alcance
Medição
Duração/intervalo
L
M
H
0.5 a 10
- 100 a 100
- 5 a 5 kgf/cm2
Espasão
Espasão
Espasão
Distância
Distância
Distância
kPa
2 a 40
- 40 a 40
- 400 a 400
4 a 400
- 10 a 10
1 a 100
5 a 500
- 500 a 500
inH 2O ((/D1)
20 a 2000
- 2000 a 2000
mbar ((/D3)
5 a 100
- 1000 a 1000
- 100 a 100
10 a 1000
50 a 5000
- 5000 a 5000
mmH 2O ((/D4)
50 a 1000
- 1000 a 1000
100 a 10000
- De 10.000 para 10.000
00,05 a 5 kgf/cm2
T01E.EPS
V* 1 Span
Intervalo de -5 a 140 kgf/cm2
0.14 a 14 MPa
-0,5 a 14 MPa
20 a 2000 psi
- 71 a 2000 psi
1.4 a 140 bar
-5 a 140 bar
Aplicações (para EJA 110A-EMS4A-24DC/D3 ):
he soma do tempo de amortecimento do amplificador e da cápsula
a constante deve ser utilizada para a constante de tempo global.
A constante de tempo de amortecimento de Amp é ajustável de 0,2 a
64 segundos.
Cápsula (Óleo de Silício) L M H e V
Constante de tempo (aprox. segundo) 0,4 0,3 0.3
Limites de temperatura ambiente
(Os códigos de homologação podem afetar os limites)
-40 a 85 ̊C
-30 a 80 ̊C (-22 a 176 ̊F) com ecrã LCD
Limites de temperatura do processo
(Os códigos de homologação podem afetar os limites)
-40 a 120 °C (-40 a 248 °F)
Limite de umidade ambiente
5 a 100 % RH @ 40 ̊C (104 ̊F)
Limites de pressão de trabalho (óleo de silício)
Limite de pressão máxima
Código de material das peças molhadas da cápsula
H, M, T, A, D e B S
L 3,5 MPa {500 psi} 16 MPa {2300 psi}
M, H e V 16 MPa {2300 psi} 16 MPa {2300 psi}
Apoio e Serviços (para EJA 110A-EMS4A-24DC/D3):
O nosso produto Transmissor de Pressão e Temperatura vem com um suporte técnico e serviços abrangentes para garantir um desempenho e uma confiabilidade ótimos.
Oferecemos:
- Assistência de instalação para começar com o seu dispositivo
- Suporte técnico 24 horas por dia, 7 dias por semana para resolver quaisquer problemas que possa encontrar
- Serviços anuais de manutenção para manter o seu aparelho em perfeitas condições de funcionamento
- Serviços de calibração para assegurar leituras precisas e consistentes
- Serviços de reparação para resolver rapidamente quaisquer problemas com o seu dispositivo
A nossa equipa de especialistas dedica-se a fornecer um serviço excepcional ao cliente e apoio para todas as suas necessidades de Transmissor de Pressão e Temperatura.
FAQ (para EJA 110A-EMS4A-24DC/D3 ):
P1: Qual é a marca do Transmissor de Pressão e Temperatura?
A1: A marca do Transmissor de Pressão e Temperatura é YOKOGAWA
P2: Qual é o número de modelo do transmissor de pressão e temperatura?
A2: O número de modelo do transmissor de temperatura-pressão é EJA 110A-EMS4A-24DC/D3
P3: Onde é fabricado o Transmissor de Pressão e Temperatura?
A: O transmissor de pressão e temperatura é fabricado na
P4: O transmissor de pressão e temperatura tem alguma certificação?
R4: Sim, o transmissor de pressão e temperatura é certificado CE.
Q5: Qual é a quantidade mínima de encomenda para o Transmissor de Pressão e Temperatura?
R5: A quantidade mínima de encomenda para o Transmissor de Pressão e Temperatura é 1.
P6: Qual é o preço do Transmissor de Pressão e Temperatura?
R6: Contacte-nos para saber o preço do Transmissor de Pressão e Temperatura.
Q7: Como é embalado o Transmissor de Pressão e Temperatura?
R7: O transmissor de pressão e temperatura está embalado na embalagem original.
P8: Quanto tempo demora a entrega do Transmissor de Pressão e Temperatura?
R8: O prazo de entrega do transmissor de pressão e temperatura é de 3 a 5 dias.
Q9: Quais são os termos de pagamento para o Transmissor de Pressão e Temperatura?
R9: Os termos de pagamento para o Transmissor de Pressão e Temperatura são TT.
P10: Qual é a capacidade de abastecimento do Transmissor de Pressão e Temperatura?
A10: Contacte-nos para saber a capacidade de abastecimento do Transmissor de Pressão e Temperatura.
